精选文档，供参考！ 第五章 习题解答

1. 说明普通单向阀和液控单向阀的原理和区别，它们有哪些用途？

2. 何为换向阀的“位”、“通”及“中位机能”？简述常用换向阀的中位机能特点（O、M、P、H、Y）。

3．先导型溢流阀由哪几部分组成？各起什么作用？与直动型溢流阀比较，先导型溢流阀有什么优点？

4. 现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断？

5. 先导式溢流阀的阻尼孔起什么作用?如果它被堵塞将会出现什么现象？如果弹簧腔不与回油腔相接，会出现什么现象？

6．为什么减压阀的调压弹簧腔要接油箱？如果把这个油口堵死将会怎样？若将减压阀的进出口反接，又会出现什么情况？

7．对于弹簧对中型的电液换向阀，其电磁先导阀为什么通常采取Y型中位机能？

8．节流阀最小稳定流量有什么意义？影响节流口流量的主要因素有哪些？

9. 试根据调速阀的工作原理进行分析：调速阀进油口、出油口能否反接？进油口、出油口反接后将会出现怎样的情况？

在节流调速系统中，如果调速阀的进、出油口接反了，将会出现怎样的情况?试根据调速阀的工作原理进行分析。

10．简述比例阀的工作原理，比例阀有哪些用途？

精选文档，供参考！

11．如题5-1图所示，开启压力分别为0.2MPa、0.3MPa、0.4MPa的三个单向阀串联（如图a）或并联（如图b），当O点刚有油液流过时，P点压力各为多少？

题图5-1

答：（a）压力为0.9MPa （2）压力为0.2MPa

12．题图5-2所示系统中，两个溢流阀单独使用时的调整压力分别为pY1=2MPa，pY2=4MPa。若不计溢流阀卸荷时的压力损失，试判断二位二通阀在不同工况下，A点和B点的压力。

题图5-2

答：

（1）1YA得电，2YA失电，A点压力为4MPa，B点压力为4MPa

（2）1YA失电，2YA得电，A点压力为0MPa，B点压力为2MPa

（3）1YA失电，2YA失电，A点压力为4MPa，B点压力为6MPa

13．如题图5-3所示溢流阀的调定压力为5MPa若阀心阻尼小孔的损失不计，试判断下列情况下压力表数各为多少？

（1）电磁铁断电，负载为无限大时；

（2）电磁铁断电，负载为4MPa；

（3）电磁铁通电，负载为3MPa时。 精选文档，供参考！

题图5-3

答：

（1）电磁铁断电，负载为无限大时，压力为5MPa

（2）电磁铁断电，负载为4MPa，压力为4MPa

（3）电磁铁通电，负载为3MPa时，压力为0MPa

14．先导式溢流阀主阀芯上的阻尼孔直径d0=1.2mm，长度l=12mm，通过小孔的流量q=0.5L/min，油液的运动粘度为ν=20×10-6m2/s。试求小孔两端的压差(ρ=900kg/m3)。

答：

由圆管层流公式

pldq1284

可知：

4/128dlqp0.354×l05Pa

15．在题图5-43所示回路中，已知活塞的运动负载为kNF2.1，活塞的面积241015mA，溢流阀调整压力为MPapP5.4，两个减压阀的调整压力分别为MPapj5.31,MPapj22。如不计管道及阀上的流动损失，试确定：

（1）油缸活塞运动时，A、B、C点的压力？

（2）油缸运动到端位时，A、B、C点的压力？

题图5-4

注意：该题中原书图错了，现在进行更换。

答：

（1）活塞在运动时，A、B两点的压力；

MPaAFpL8.010*15/12004

由于负载压力小于减压阀调定压力，所以减压阀不起作用，则：

MPappBA8.0 BACpJ1pJ2F精选文档，供参考！ （2）活塞到达尽头时，A、B两点的压力

当活塞运动到终点时，负载压力为无穷大，则减压阀和溢流阀工作：MpapA5.3

MPapB5.4，MPapC2

16．题图5-44所示，溢流阀的调整压力为5.0MPa，减压阀的调整压力为2.0MPa，试分析下列各情况,并说明减压阀阀口处于什么状态。

（1）当泵的出口压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、C点的压力为多少？

（2）当泵的出口压力由于工作缸快进使压力降至1.0MPa时（工件原先处于夹紧状态），A、C点的压力为多少？

（3）夹紧缸在夹紧工件前作空载运行时，A、B、C三点的压力各为多少？

ABC 题图5-44

答：

（1）当泵的出口压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、C点的压力为多少？

当夹紧缸使工件夹紧后，负载压力为无穷大，则减压阀和溢流阀工作：MpappCA2

（2）当泵的出口压力由于工作缸快进使压力降至1.0MPa时（工件原先处于夹紧状态），A、C点的压力为多少？

溢流阀关闭，减压阀不起作用，B点压力与A点压力相等，MpapA1，工件夹紧单向阀反向截止，MpapC2

（3）夹紧缸在夹紧工件前作空载运行时，A、B、C三点的压力各为多少？

MpapppCBA2

17．题图5-45所示回路，减压阀调定调定压力为pJ，负载压力为pL，试分析下述各情况下，减压阀进、出口压力的关系及减压阀口的开启状况：

（1） pY pL；

（2） pY>pJ，pJ> pL；

（3） pY>pJ，pJ= pL；

（4） pY>pJ，pL=∞。 精选文档，供参考！

题图5-45

答：

（1）当PY＜PJ,PJ＞PL时，即负载压力小于减压阀调定值，溢流阀调定值也小于减压阀调定值，此时，减压阀口处于全开状态，进口压力、出口压力及负载压力基本相等。

（2）当PY>PJ,PJ＞PL时，即负载压力仍小于减压阀调定值，溢流阀调定值大于减压阀调定值。此时，与（1)情况相同，减压阀口处于小开口的减压工作状态，其进口压力、出口压力及负载压力基本相等。

（3）当PY>PJ,PJ=PL时，即负载压力等于减压阀调定值，而溢流阀调定值仍大于减压阀调定值，此时，减压阀口处于小开口的减压工作状态，其进口压力等于溢流阀调定值，出口压力等于负载压力。

（4）当PY>PJ,PL=∞时，即负载压力相当大（如液压缸运动到行程终点时）。此时减压阀口基本处于关闭状态，只有少量油液通过阀口流至先导阔；进口压力等于溢流阀调定值，出口压力等于减压阀调定值。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）

合集下载

左健民液压与气压传动第五版课后答案1-11章分析

左健民液压与气压传动第五版课后答案1-11章分析

液压与气压传动课后答案（左健民）第一章液压传动基础知识

1-1液压油的体积为331810m，质量为16.1，求此液压油的密度。

解： 23-3m16.1===8.9410kg/mv1810 1-2 某液压油在大气压下的体积是335010m，当压力升高后，其体积减少到3349.910m，取油压的体积模量为700.0KMpa，求压力升高值。

解： ''33343049.9105010110VVVmm

由0PKVV知： 6430700101101.45010kVppaMpaV

1- 3图示为一粘度计，若100，98200,外筒转速8时，测得转矩40,试求其油液的动力粘度。

解：设外筒内壁液体速度为0u

083.140.1/2.512/2funDmsmsFTArrl

由 dudydudy

两边积分得

0220.422()()223.140.20.0980.10.0510.512aaTldDpspsu

1-4 用恩式粘度计测的某液压油（3850/kgm）200流过的时间为1t=153s，20C时200的蒸馏水流过的时间为2t=51s，求该液压油的恩式粘度E，运动粘度和动力粘度各为多少？ 解：12153351tEt 62526.31(7.31)10/1.9810/EmsmsE

21.6810Pas

1-5 如图所示，一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度1m,设液体的密度为31000/kgm，试求容器内真空度。

解：设0P为大气压，aP为绝对压力，则真空度： 0aPPP

《液压与气压传动》习题

《液压与气压传动》习题

绪论 液压与气压传动概述

0-1．何谓液压传动？液压传动系统有哪些基本组成部分？各部分的作用是什么？

0-3．图示液压千斤顶中，小活塞直径

d=10mm，大活塞直径D=40mm，重

物G=5000kg，小活塞行程20 mm，

杠杆L=500 mm，l=25 mm，问：

（1）杠杆端需加多少力才能顶起重物

W；

（2）此时液体内所产生的压力为多

少；

（3）杠杆上下一次，重物升高多少？

0-4．用恩氏粘度计测得ρ=850kg/m3的某

液压油200mL流过的时间为t1=153s，20ºC时200mL蒸馏水流过的时间t2=51s。问该液压油的ºE为多少？动力粘度为多少？运动粘度为多少？ 图 题 0-3 液压与气压传动习题集

1 第一章 液压与气压传动的基础知识

1-2．为什么说压力是能量的一种表现形式？

1-3．液压传动中传递力是依据什么原理？

1-4．为什么能依据雷诺数来判别流态？它的物理意

义是什么？

1-5．伯努利方程的物理含义是什么？

1-6．试述稳态液动力产生的原因？

1-7．为什么减缓阀门的关闭速度可以降低液压冲击？

1-8．为什么在液压传动中对管道内油液的最大流速要加以限制？

1-9．如图所示，充满液体的倒置U形管，一端位于一液面与大气相通的容器中，

另一端位于一密封容器中。容器与管中液体相同，密度ρ=1000kg/m3。在静

止状态下，h1=0.5m，h2=2m。试求在A、B两处的真空度。

1-10．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20 m

m。油管一端与大气相通。已知圆柱直径D=300m m，油管中的液柱高度如图示为h=600m m。油液密度ρ=900kg/m3。试求作用在圆柱油箱端部圆形侧面的总液压力。

1-11．图示安全阀，按设计当压力为p=3Mpa时阀应开启，弹簧刚度k=8N/mm。

活塞直径分别为D=22 mm，D0=20 mm。试确定该阀的弹簧预压缩量为多少？

液压传动课后思考题和习题解答

液压传动课后思考题和习题解答

液压传动课后思考题和习题解答

第1章思考题和习题解1.1液体传动有哪两种形式？它们的主要区别是什么？

答：⽤液体作为⼯作介质来进⾏能量传递的传动⽅式被称之为液体传动。按照其⼯作原理的不同，液体传动⼜可分为液压传动和液⼒传动，其中液压传动是利⽤在密封容器液体的压⼒能来传递动⼒的；⽽液⼒传动则的利⽤液体的动能来传递动⼒的。1.2什么叫液压传动？液压传动所⽤的⼯作介质是什么？

答：利⽤液体的压⼒能来传递动⼒的的传动⽅式被称之为液压传动。液压传动所⽤的⼯作介质是液体。1.3液压传动系统由哪⼏部分组成？各组成部分的作⽤是什么？

答：（1）动⼒装置：动⼒装置是指能将原动机的机械能转换成为液压能的装置，它是液压系统的动⼒源。

（2）控制调节装置：其作⽤是⽤来控制和调节⼯作介质的流动⽅向、压⼒和流量，以保证执⾏元件和⼯作的⼯作要求。

（3）执⾏装置：是将液压能转换为机械能的装置，其作⽤是在⼯作介质的推动下输出⼒和速度（或转矩和转速），输出⼀定的功率以驱动⼯作做功。

（4）辅助装置：除以上装置外的其它元器件都被称为辅助装置，如油箱、过滤器、蓄能器、冷却器、管件、管接头以及各种信号转换器等。它们是⼀些对完成主运动起辅助作⽤的元件，在系统中是必不可少的，对保证系统正常⼯作有着重要的作⽤。

（5）⼯作介质：⼯作介质指传动液体，在液压系统中通常使⽤液压油液作为⼯作介质。1.4液压传动的主要优缺点是什么？

答：优点：（1）与电动机相⽐，在同等体积下，液压装置能产⽣出更⼤的动⼒，也就是说，在同等功率下，液压装置的体积⼩、重量轻、结构紧凑，即：它具有⼤的功率密度或⼒密度，⼒密度在这⾥指⼯作压⼒。

（2）液压传动容易做到对速度的⽆级调节，⽽且调速围⼤，并且对速度的调节还可以在⼯作过程中进⾏。

（3）液压传动⼯作平稳，换向冲击⼩，便于实现频繁换向。

（4）液压传动易于实现过载保护，能实现⾃润滑，使⽤寿命长。

（5）液压传动易于实现⾃动化，可以很⽅便地对液体的流动⽅向、压⼒和流量进⾏调节和控制，并能很容易地和电⽓、电⼦控制或⽓压传动控制结合起来，实现复杂的运动和操作。

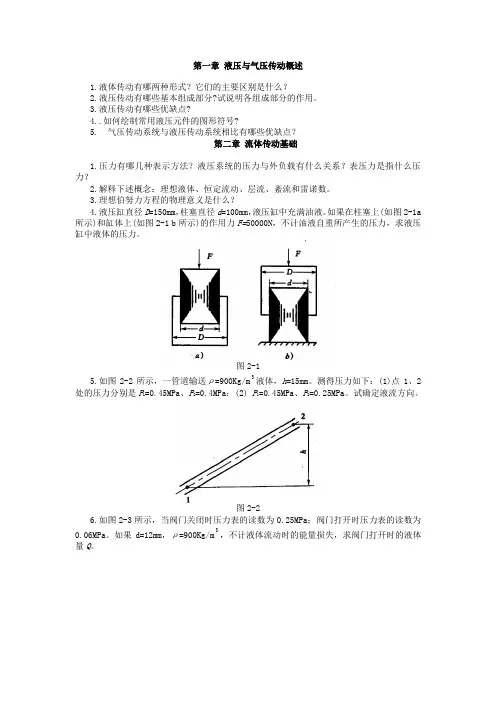

液压习题库
