基于PIC单片机的智能充电器设计

智能型充电器单片机PIC16C54PWM(脉冲宽度调制)控制铅酸蓄电池的造价成本低，容量大，价格低廉，使用十分广泛，由于其固有的特性若使用不当，寿命将会大大地缩短，影响铅蓄电池寿命的因素很多，采用正确的充电方式，能有效延长蓄电池的使用寿命，因此，设计一种智能型的铅酸蓄电池充电器是十分必要的。

1 常规充电方式铅酸蓄电池的常规充电方式有以下两种，浮充（又称恒压充电）和循环充电。

浮充时要严格掌握充电的电压，如额定电压为12V的蓄电池，其充电电压应在13.5-13.8V之间。

浮充电压过低，蓄电池会充不满，过高则会造成过量充电。

电压的调定，应初期充电电流不超过0.3C(C为蓄电池的额定容量)为原则。

循环充电，其初期充电电流不宜超过0.3C.充电的安培小时数的90％时，再改用浮充电压充电，直至充满。

以上为目前常用的铅酸蓄电池充电方式。

但是这两种方法存在一些不足之处，在充电过程中，电池的电压逐渐提高，充电电池逐渐下降，由于恒电充电不管电池电压的实际状态，充电电压总是恒定的，易导致电池损坏。

对于循环充电而言，采用较小的电流充电，充电效果较好。

但对于大容量的蓄电池，充电时间会拖的很长，时效低，造成诸多不便。

2 智能型充电器的充电过程分析通过对这述两种充电方式的充电比较，综合其优点设计出具有快充电和慢充的智能型铅酸电池充电器。

该充电器采用单片机控制，充电过程分为快主以、慢充及涓流充三个阶段，充电效果更加佳，图1所示为该充电器的充电电流，电压曲线。

众图1可以看出：在快充阶段（0-t1），充电器以恒定电流1C对蓄电池充电，由单片机控制快充时间，避免过量充电，在慢充阶段（t1-t2），单片机输出PWM控制信号，控制斩波开关通断，以恒定电压对蓄电池进行充电，此时充电电流按指数规律下降，当电池电压上升到规定值时，结束慢充，进入涓流充阶段；在涓流充阶段，（t2-t3）,单片机输出的PWM控制信号，使充电器以约0.09C的充电电流对蓄电池充电，在这种状态下，可长时间对蓄电池进行充电，从而能最大限度地延长蓄电池的寿命。

基于单片机技术的智能充电器设计1. 引言智能充电器是一种利用单片机技术实现智能控制的充电器，它能够根据充电设备的需求，自动调节充电电流和电压，实现高效、安全、快速的充电过程。

本文将详细介绍基于单片机技术的智能充电器设计，并探讨其在实际应用中的优势和挑战。

2. 智能充电器设计原理2.1 单片机控制基于单片机技术的智能充电器采用单片机作为控制核心，通过编程实现对充电过程中各种参数的监测和调节。

单片机具有高速、低功耗、易编程等优势，可以实现精确控制和智能化管理。

2.2 充放电管理智能充电器设计中重要一环是对锂离子等可再生储能设备进行精确管理。

通过监测储能设备的状态参数（如温度、容量等），可以根据设备需求自动调节输出功率，并确保安全快速地完成充放电过程。

3. 智能化算法设计3.1 全局最优算法为了最大限度地提高储能设备的利用率，智能充电器设计中应用了全局最优算法。

该算法通过对充电过程中的各种参数进行实时监测和分析，优化充电过程中的功率分配，使得充电器能够以最高效率完成充电任务。

3.2 自适应调节算法智能充电器设计中还应用了自适应调节算法，通过对设备需求的实时监测和分析，自动调节输出功率和电压。

该算法可以根据设备需求的变化进行动态调整，以提高充电效率和减少能量损耗。

4. 智能充电器设计实现4.1 硬件设计智能充电器硬件设计包括选择合适的单片机芯片、功率模块、传感器等元件，并进行合理布局和连接。

其中单片机芯片需要具备足够的计算性能和存储空间，以支持复杂的控制算法。

4.2 软件设计智能充电器软件设计包括编写控制程序、界面程序等。

控制程序需要实现对各种参数的监测、分析和控制，并根据设备需求进行动态调整。

界面程序可以提供用户友好的操作界面，并显示相关的充电信息。

5. 智能充电器的应用优势5.1 高效充电基于单片机技术的智能充电器能够根据设备需求智能调节输出功率和电压，以最高效率完成充电任务。

相比传统充电器，智能充电器可以大大缩短充电时间，提高储能设备的利用效率。

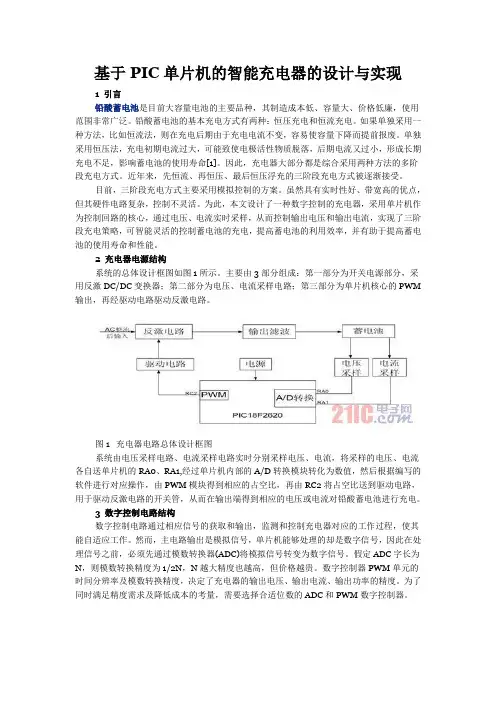

基于PIC单片机的智能充电器的设计与实现1 引言铅酸蓄电池是目前大容量电池的主要品种，其制造成本低、容量大、价格低廉，使用范围非常广泛。

铅酸蓄电池的基本充电方式有两种：恒压充电和恒流充电。

如果单独采用一种方法，比如恒流法，则在充电后期由于充电电流不变，容易使容量下降而提前报废。

单独采用恒压法，充电初期电流过大，可能致使电极活性物质脱落，后期电流又过小，形成长期充电不足，影响蓄电池的使用寿命[1]。

因此，充电器大部分都是综合采用两种方法的多阶段充电方式。

近年来，先恒流、再恒压、最后恒压浮充的三阶段充电方式被逐渐接受。

目前，三阶段充电方式主要采用模拟控制的方案。

虽然具有实时性好、带宽高的优点，但其硬件电路复杂，控制不灵活。

为此，本文设计了一种数字控制的充电器，采用单片机作为控制回路的核心，通过电压、电流实时采样，从而控制输出电压和输出电流，实现了三阶段充电策略，可智能灵活的控制蓄电池的充电，提高蓄电池的利用效率，并有助于提高蓄电池的使用寿命和性能。

2 充电器电源结构系统的总体设计框图如图1所示。

主要由3部分组成：第一部分为开关电源部分，采用反激DC/DC变换器；第二部分为电压、电流采样电路；第三部分为单片机核心的PWM 输出，再经驱动电路驱动反激电路。

图1 充电器电路总体设计框图系统由电压采样电路、电流采样电路实时分别采样电压、电流，将采样的电压、电流各自送单片机的RA0、RA1,经过单片机内部的A/D转换模块转化为数值，然后根据编写的软件进行对应操作，由PWM模块得到相应的占空比，再由RC2将占空比送到驱动电路，用于驱动反激电路的开关管，从而在输出端得到相应的电压或电流对铅酸蓄电池进行充电。

3 数字控制电路结构数字控制电路通过相应信号的获取和输出，监测和控制充电器对应的工作过程，使其能自适应工作。

然而，主电路输出是模拟信号，单片机能够处理的却是数字信号，因此在处理信号之前，必须先通过模数转换器(ADC)将模拟信号转变为数字信号。

基于单片机的智能手机充电器系统设计报告基于单片机的智能手机充电器设计报告一( 系统设计1.设计目的1) 熟悉并掌握单片机嵌入式系统的开发流程和应用方法。

2)做到对电池充电过程的实时监测。

3)做出智能化的充电器。

我发现在给手机充电的时候，往往不能知道电池还有多长时间能充满，而且经常忘记是什么时候开始充电的，因此很容易造成过充或充电不足，从而影响手机电池的使用寿命，还有可能出现危险。

于是我便萌生了设计一种可显示时间的手机充电器的想法2.功能简介1)可与锂电池中的芯片通信，得到电池组的容量、电压、电流等参数。

2)用LED显示电池的剩余充电时间。

3)具备防过充功能，在电池电压达到一定值后减小充电电流，直至电池充满。

3.应用能给各种锂离子电池充电并可以实时显示充电的剩余时间。

二(实验资源1)硬件:AVR开发板，Atmega16,LED七段数码管，电源2)软件:ICCAVR,AVRstudio三(实验原理1. 电路原理图注释:左下为AD模块，Mega16的PA口接AD，同时输出PWM,PB3接PWM进行充电控制;右下方为以TLC431为主的稳压源，接单片机的AREF端口。

2. 实验原理:锂电池的充电过程分为预充、快充、涓流三个步骤，我们的原理概括的讲，就是在预充阶段通过对电池进行扫描测出电池的容量，与程序中的库进行对应从而得出充电所需时间;再经过快充电池电压达到一定高的值，为防止由于充电过快引起的电池实际电压不足，最后再加上一定时间的涓流充电。

在整个过程中通过LED来实时显示剩余充电时间。

3. 软件设计流程图四(数据采集为使充电器能为不同容量的电池，需要做测试来采集大量的数据，反应电池在充电过程中电压、电流、时间之间的关系。

以下为几个具有代表性的测试图样:1. 容量为600mah的电池快充过程中I-t曲线图中X轴为时间(min)，Y轴为电流(mA) 图中X轴为时间(min)，Y轴为电流(mA)注:图中X轴为时间(min)，Y轴为电流(mA)。
