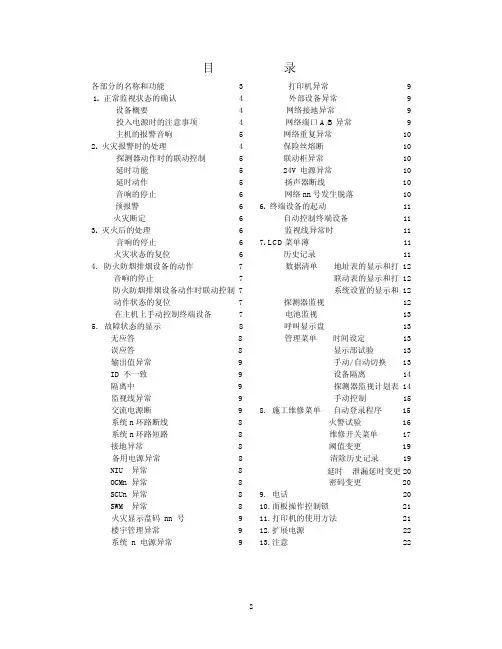

R23Z火灾报警控制器(联动型)使用说明书

  • 格式：pdf
  • 大小：271.10 KB
  • 文档页数：23

目录各部分的名称和功能 3 1.正常监视状态的确认 4设备概要4投入电源时的注意事项 4主机的报警音响 5 2.火灾报警时的处理 4探测器动作时的联动控制 5延时功能 5延时动作 5音响的停止 6预报警 6火灾断定 6 3.灭火后的处理 6音响的停止 6火灾状态的复位 6 4. 防火防烟排烟设备的动作 7音响的停止7防火防烟排烟设备动作时联动控制 7动作状态的复位 7在主机上手动控制终端设备7 5. 故障状态的显示8无应答 8误应答 8输出值异常 9ID 不一致 9隔离中 9监视线异常 9交流电源断 9系统n环路断线 8系统n环路短路 8接地异常 8备用电源异常 8NIU 异常 8OCMn 异常 8SCUn 异常 8SWM 异常 8火灾显示盘码 nn 号 9楼宇管理异常 9系统 n 电源异常 9打印机异常9外部设备异常9网络接地异常9网络端口A/B异常9网络重复异常10保险丝熔断10联动柜异常1024V电源异常10扬声器断线10网络nn号发生脱落10 6.终端设备的起动11自动控制终端设备11监视线异常时11 7. LCD菜单薄11历史记录11数据清单地址表的显示和打 12联动表的显示和打 12系统设置的显示和 12 探测器监视12电池监视13呼叫显示盘13管理菜单时间设定13显示部试验13手动/自动切换 13设备隔离14探测器监视计划表 14手动控制 15 8. 施工维修菜单自动登录程序 15火警试验 16维修开关菜单 17阈值变更 19清除历史记录19延时泄漏延时变更20密码变更 209. 电话 2010.面板操作控制锁 2111.打印机的使用方法 2112.扩展电源 2213.注意 22R23Z火灾报警控制器(联动型)使用说明书我们在创建安全的未来上海能美西科姆消防设备有限公司备用灯1手动灯报警按钮灯联动灯预警灯交流电源灯燃气泄漏灯故障灯备用电源灯电话灯自动灯开关注意灯设备隔离灯确定键取消键数字键备用灯2喇叭孔火灾灯区号地址号系统号主机号LCD(液晶)画面火灾断定灯/开关地区音响全部停止灯/开关复位开关方向键 电话插孔主音响停止灯/开关带锁允许 禁止 面板操作控制开关 1号盘 1-8 按钮 终端设备说明显示构成监视线异常终端设备动作手动控制起动按钮火灾 系统故障显示区终端设备显示区燃气泄漏显示区合计显示区>智能光电 报警2 27-1023Z090办公楼第一分区西侧一号馆21:15*水流阀 动作 27-1098Z090办公楼第一分区西侧二号馆21:16燃气泄漏 报警2 27-1071Z090办公楼第一分区西侧三号馆21:16[火警: 2个] [燃气: 1个][动作: 1个] [故障: 0个]终端设备起动控制发生火灾报警的设备的别称报警设备的所在位置报警的级别报警设备的详细地址(说明见下)报警的时间首报的标志动作设备的类别 状态及详细地址动作设备的所在位置和动作时间燃气泄漏报警设备的类别 状态及详细地址发生燃气泄漏的所在位置和报警时间火警 燃气泄漏 动作和故障的总数设备地址的说明27-1023Z090各部分的名称和功能.1 正常监视状态的确认了确保在万一发生火灾时能及时动作火灾报警控制器在平时必须处于正常监视状态请确认主机是否处于下述状态交流电源灯亮灯自动灯亮灯其他显示灯全部灭灯开关全部处于正常位置开关未处于正常位置时其显示灯亮灯开关注意灯闪亮另外当处于联动停止状态时设备切离灯亮灯当故障灯闪亮并发出报警音时表示发生了异常或故障应立即查明原因无法排除时请及时与上海能美西科姆消防设备有限公司技术部门或代理店联系停电是电源会自动切换为内装铝酸蓄电池交*平常时为了防止主机被误操作请将面流电源灯灭备用电源灯亮故障灯闪亮LCD 板操作允许/禁止控制锁打在禁止档当需要操作显示交流电源断并发生故障报警音时将控制锁打向允许即可*在无故障报警动作控制中等非正常状态发生时,主机LCD液晶将熄灭设备概要本火灾报警控制器有以下主要功能在发生火这种状态不是正常状态因此请将手动 /灾燃气泄漏或各种联动设备动作时以LCD(液晶) 自动开关设置于自动状态,并解除MCU接点输出隔画面显示详细内容声报警可采用人声语音合成方离式另外试验维修等可通过画面显示按顺序联动控制板部分的显示灯状况请参见第11 以对话方式进行页的内容火灾发生时可以进行各种联动设备的自动控请进行主机内计时装置的[时间设定]制当手动/自动开关设置在自动状态时请参照第13页的[时间设定]项目另外在本主机上可对终端设备进行控制所在设定完成后请将面板操作控制开关打到以请事先确认与主机联动的各种设备的规格禁止档投入电源时的注意事项首先连接备用电源(PSM基板TB2与备用电源连接然后合上主机PSM电源基板上右下角的SC电初始化源开关(O表示关断|表示闭合) 主机上电2003年10月10日12 : 00电源投入时LCD显示初始化画面初始化结束后交流电源灯亮手动/ 自动开关处于手动壮态MCU接点输出隔离电源投入时LCD液晶画面显示的内容2 火灾报警时的处理火灾报警时地区警铃鸣响主机发出哔的报警声并发生如下动作请沉着处置LCD液晶画面显示报警设备的种类地址及所在位置等全部详细信息主音响停止灯为熄灭状态当有手动报警按钮发出的报警信号时报警按钮灯亮灯对于第一个报警的信息在其发生时间后有一个*以表示该报警为首报警第2报警发生时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在报警信息中报警设备种类的信息前会出现>以此来表示有后续报警发生报警总数相应发生增加按方向键è或ç可以循环查看后续报警信息上述火警显示在进行复位操作之前将一直被保持主机的报警音响为了明显区分报警信号的类别主机报警的鸣动方式如下表报警状态报警音火灾报警哗~ 发生火灾, 请到现场确认燃气泄漏报警哗哗哗发生瓦斯泄漏,请到现场确认火灾延时乒~乒~燃气泄漏报警延时乒~乒~预报警乒~乒~电话噗噜噜噗噜噜噗噜噜故障报警噗~噗~ 发生异常终端设备动作噗~ 终端设备发生动作请到现场确认探测器动作时的联动控制在主机处于自动状态时当火灾探测器动作时主机对与其关联的各终端设备进行联动以形成防火防烟分区发出起动信号对终端设备开始联动控制时LCD液晶画面显示启动设备的类别所在位置等详细信息相应的设备状态显示位置在设备起动时显示控制中在设备起动完成返回反馈信号后控制中变为动作此时动作总数加12各以上设备动作时当有2个以上的设备起动或动作时主机将进一步发生以下动作动作设备种类的信息前会出现>以此来表示有后续动作发生如有设备动作则动作总数相应增加按方向键è或ç可以循环查看后续动作信息延时功能主机具有火灾报警延时功能用以防止由于一时性的烟或热造成探测器的一时性的动作而发生误报非火灾报警延时动作普通探测器时息经过8秒后主机发出信号使该探测器复原在探测器复原后约50秒的时间内如主机仍继续收到该探测器发出的报警信号则自动进入2所述的火灾报警状态(如无继续的报警信号则恢复正常监视状态)智能探测器时主机接到探测器的动作信号后会发生乒~乓~的报警音同时在LCD 液晶画面上显示该延时信息在延时时间感温探测器约10秒感烟探测器约20秒内如该报警信号连续保持则进入2所述的火灾报警状态如在延时时间内报警信号消失则恢复正监视状态* 当有手动火灾报警按钮被按下时延时功能立即被解除进入火灾报警状态* 通过设定主机内的数据库可以解除某个探测器的延时功能也可对延时时间进行变更预报警主机具有预报警功能可以尽早地发现火情当主机收到设有预警级别的智能光电探测器及智能对射探测器的预报警信号后发出乒~乓~的报警音并进行如下显示预警灯亮灯LCD 液晶画面显示详细的预报警信息* 探测器的预报警信号一旦消失主机自动恢复正常监视状态火灾断定当发生火灾时可通过按下火灾断定开关将处于手动状态的主机变为自动状态迅速实现各设备的联动同时如有设备处于停止状态则解除停止这些设备包括地区音响送风机排烟机消防泵和可由软件设定的联动状态的其他终端设备防火门防火阀等以及接点移报传送移报或打印机* 持续按下2秒方可执行火灾断定* 该功能在进行火灾和燃气泄漏试验时不起作用* 按火灾断定前请确认面板操作控制锁处于允许状态3 灭火后的处理完成火灾发生时的处理并确认了灭火后请将主机恢复正常监视状态音响的停止欲停止主机报警音或地区音响时请按一下各自对应的音响开关其对应显示灯为常亮音响鸣动时其对应显示灯为熄灭状态主音响停止―――――――停止主机报警音地区音响全部停止―――停止所有楼层的警铃按下地区音响全部停止开关后地区音响全部停止灯变为长亮表示地区音响已被停止* 音响停止后如有后续火灾报警信号音响将再次鸣动主音响停止灯熄灭后续再鸣动方式火警状态的复位火灾现场的灭火被确认后请按复位开关手动报警按钮处于被按下状态时则系统无法复位请先将手动火灾报警按钮复原到有关现场将动作的自动闭锁装置复原* 进行复位操作后按1所述正常监视状态的确认程序进行确认4 防火防烟排烟设备的动作各种防火防烟排烟设备发生动作时主机发噗的报警音并发生如下动作请沉着处理联动灯亮灯LCD 液晶画面显示详细的动作信息对于第一个动作的信息在其发生时间后有一个* 以表示该设备为首个动作的设备当有2个以上设备动作时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在动作信息中动作设备种类的信息前会出现> 以此来表示有后续动作发生动作总数相应发生增加按方向键è或ç可以循环查看后续动作信息音响的停止欲停止主机报警音时请按主音响停止开关随着报警音的停止主音响停止灯由熄灭变为长亮*音响停止后当再次发生燃气漏泄报警时报警音将再次鸣动主音响停止灯熄灭后续再鸣动方式防烟排烟设备动作时的联动控制某些防烟排烟设备动作时也会联动与其对应的其他终端设备[例]排烟口动作联动排烟机动作状态的复位当联动控制完成后欲使系统复位时请按复位开关当LCD 液晶画面显示的动作信息不消失时请到现场对该终端设备进行复位* 复位后请按1所述程序进行正常监视状态的确认* 当有任一开关未处于正常位置时开关注意灯将闪亮在主机上手动控制终端设备在探测器等未动作的情况下想用手动控制起动终端设备时请按如下程序进行操作按下确定键呼出菜单按数字键6 进入管理菜单按数字键6 进入手动控制输入需要起动的设备地址再按确定键完成如想起动1系统56号地址的设备时请按1è0è5è6 后再按确定键来确定设备若输错地址请按取消键清除地址后重新输入在确定地址后LCD 液晶画面会显示该地址的设备名称确认无误后再次按下确定键起动该设备* 在该设备的种类处于隔离中无应答误应答ID不一致状态时将不能对该设备进行手动起动菜单1历史记录2数据清单3探测器监视4电池监视5呼叫显示器6管理菜单7施工维修菜单管理菜单1. 时间设定2. 显示部试验3手动/自动切换4设备切离5探测器监视计划表6手动控制手动控制按下确定键设定设备地址___手动控制按下确定键执行AD1056 排烟机控制被持续保持5 故障状态的显示系统n环路断线终端传输n系统的主信号线环路配线断线时发生的故障系统n环路短路终端传输n系统的主信号线环路配线短路时发生的故障接地异常设定有接地异常监视功能时以下的配线接地时发生的异常终端传输主信号线S 线从PSM基板引出的DC24V线连接火灾楼层显示盘的HYA HYB信号线备用电源异常备用电源脱落或短路时发生的故障SCUn异常系统基板255点主机无此故障指SCU基板NO.=n n=1-3 发生脱落NIU异常网络基板使用网络时指NIU基板发生脱落OCMn异常手动控制基板指OCM基板1或OCM基板2发生脱落SWM异常操作面板基板指SWM基板发生脱落主机对火灾探测器可燃气体探测器保险丝等进行平时监视可以自动地检查出各种故障并及时报警当发生故障时主机发出噗~噗~的报警音应尽快进行适当的处理必要时请与上海能美西科姆消防设备有限公司技术部门或代理店联系故障发生时将进行动作如下故障灯闪亮LCD 液晶画面显示故障设备或系统故障的详细信息无应答指主机在系统传输中不能收到来自智能探测器和各种中继器的应答时的故障当智能探测器或各种中继器从传输干线上脱落时可能导致此故障误应答指在系统传输中来自智能探测器和各种中继器的应答信号发生错误时的故障可能是智能探测器和各种中继器设定了相同地址导致输出值异常出值异常来自智能探测器的故障智能探测器的机能劣化时可能导致此故障ID不一致当主机的数据库与来自智能探测器和各种中继器的ID信息不一致时可能导致此故障隔离中在LCD菜单对某设备进行了设备隔离操作后该设备即显示隔离中监视异常指探测器用中继器可燃气体探测器用中继器有电压中继器手动控制回路OCM 的2次配线侧的故障具体如以下几种情况探测器用中继器的C-L线的断线LS用中继器的C-L线的断线或LS探测器的故障可燃气体探测器用中继器的GC-GL线的断线或探测器的故障有电压中继器的PDC-PD线的断线手动控制回路OCM 的D-DC线的断线/短路或DC-DA间的断线交流电源断当输入主机的AC 220V交流电源断时发生的故障故障发生后交流电源灯灭备用电源灯亮灯火灾楼层显示盘nn号异常指火灾楼层显示盘NO.= nn=01-30 故障或与主机连接线发生脱落楼宇管理异常指与楼宇管理的通信发生异常系统n电源异常指终端传输n系统n=1-4 的传输用电源发生异常打印机异常仅G型主机有指打印机与主机的连接脱落外部设备故障当有来自外部设备的故障信号输入时网络接地异常主机网络的连接线发生接地网络端口A异常网络端口B异常主机的网络连接线断线网络重复异常指在主机网络上存在相同节点号的主机保险丝熔断指PSM基板上的保险丝熔断联动柜异常指主机与消防联动控制单元联动柜的通信发生异常24V电源异常指本柜的主回路电压DC24V 下降扬声器断线指主机扬声器发生脱落网络nn号发生脱落主机网络上的节点号=nn nn=01 64 发生脱落2个以上同显示位置的故障发生时当有2个以上的同显示位置的故障发生时主机将进一步发生以下动作在当前的故障信息多于1条时故障的信息前会出现> 以此来表示有后续故障发生在非当前的故障信息多于1条时故障的信息前会出现_ 以此来表示有后续故障发生故障总数相应增加按方向键è或ç可以循环查看后续故障信息_按方向键é或ê可以选择要查看的不同的故障设备信息在故障时发生火灾的情况下LCD火灾系统故障显示区将自动优先显示火警信息但该显示区显示的故障信息仍可通过方向键è或ç来查看系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置后续标志后续6 终端设备的起动当主机发生故障时有可能不能联动终端设备此时无论主机是否处于异常状态本系统仍将可以手动起动终端设备手动起动终端设备时当有必要或者主机发生故障时可以通过手动控制来起动终端设备1将面板操作控制锁旋至允许位置此时开关注意灯会闪烁2手动起动终端设备例手动起动终端设备2•当确认需要起动终端设备2时按下按钮2按钮2的起动灯红色同时点亮设备2被起动•若终端设备2有起动反馈信号时当其起动完成后按钮2的应答灯红色点亮设备2起动完成•再次按下按钮2按钮2的起动灯熄灭若按钮2的应答灯未熄灭时则表示终端设备2并未被复位需要到现场进行设备复位* 无论主机处于手动控制还是自动联动状态都可以进行手动控制注意手动控制起动按钮在按下后2秒内保持自锁在此期间按下无效建议系统施工人员在施工结束后请将所控制的终端设备名写在标签上并贴于相应设备号位置上用于明示自动控制终端设备时1将主机的联动状态设定为自动状态此时自动灯亮灯2此时如果主机发出火灾联动信号将联动终端设备同时也能够通过手动按钮来控制终端设备的起动监视线异常时当某个手动控制终端设备监视线回路出现异常时相应设备的故障灯黄色点亮LCD显示相关故障信息直至监视线回路恢复正常后自动熄灭7 LCD菜单在LCD上所显示的各种画面只要操作取消键就能返回上一个画面菜单打开约过一个小时后LCD 会终止菜单显示返回到信息显示画面在菜单显示画面时如果发生预警延时火警漏泄延时可燃气体漏泄等情况LCD菜单将自动终止返回信息显示在信息显示画面上操作确定键则显示LCD主菜单历史记录在LCD主菜单画面按下数字键1时就会显示历史记显示历史记录显示在主机上记录的历史记录信息最大2000条按下数字键1显示现在所记录的历史记录总数按下确定键则从最近的履历开始显示显示可方向键和进行进退通过按下取消键结束显示打印历史记录当主机装备了打印机选件可打印历史记录内容按下数字键2开始打印历史记录通过按下取消键结束打印数据清单在LCD主菜单画面下按下数字键2时就会显示清单菜单显示地址表显示主机数据库中所登陆的设备的全部详细按下数字键1输入欲显示的终端的地址号然后按下确定从所输入的设备地址号开始显示显示可或进行进退按下取消键结束操作打印地址表主机装备打印机选件时可打印地址表按下数字键2输入欲打印的设备地址号然后按下确定键从所输入地址号开始打印按下取消键结束操作显示联动表显示主机所登陆数据库的联动信息按下数字键3输入成为联动要因的设备的地址号后按下从所输入的地址号开始进行显示显示可或进行进退按下取消键结束操作打印联动表主机装备打印机选件时可打印联动表按下数字键4输入欲打印的设备地址号后按下确定键从所输地址号开始打印联动表按下取消键结束操作显示系统设置显示主机中所登录数据库的系统相关信息按下数字键5显示系统设置显示可用方向键或行进退按下取消键结束操作打印系统设置主机装备打印机选件时可打印系统设置按下数字键6打印系统设置按下取消键结束操作探测器监视显示来自智能探测器的环境值在LCD主菜单画面下按下数字键3输入需要监视的智键实施探测器的监视以监视1系统001号地址的智 按下取消键结束探测器监视电池监视显示与主机连接的备用电源 电充电电流在LCD 主菜单画面下按下数字键4 显示备用电源的充电电压及充电电流按下取消键结束电池监视呼叫显示盘呼叫与本机相连的显示盘 火灾楼层显示盘 在LCD 主菜单画面下按下数字键5 输入 例 按下 按下管理在LCD 时间设定时间网络时 即 输入分分的 按下 时间显示部试验显示部作面版上 注意 SCU 基版 手动/手动/自机能 手动地区音响 将停止所有的自动联动控制 启动模式时操作面板上的自动联动灯亮灯 这时 可进行自 在显示管理菜单画面时按下数字键3 进自动设定欲进行手动模式时 按下数字键1 欲进行自操作时按下数字键2按下确定键 实行手动/自动切换手动/自动切换完成后 自动返回管理注意 在手动模式切换成自动模式时 即联动现已成立的联动关系 设备隔离设备隔离可将与主机连接的设备切离 备在LCD 上显示 在显示管理菜单画面时按下数字键4输入欲实施设备隔离或解除地址后 按下确定键在欲进行设备隔离时 按数字键 1 欲备时 按下数字键2 然后按下确定键以实施离实施设备隔离或解除设备隔离后 再次从步开始操作时 则再次从第二步开始操作 要作设备时按下取消键结束操作设备隔离画面 注意 欲解除设备隔离时 可能会显示警告显示这个警告信息时 说明欲解除设备隔离的设 备处于动作状态 火警 可燃气体漏泄 终端设备动 作等 如果直接解除 那么主机会去处理该设备的 动作状态 就有可能发生联动控制在显示上述的警告信息时 要先确认解除设备隔 离后是否会有问题 再实施设备的隔离的解除 进行 解除时按下确定键 不解除时按下取消键探测器监视计划在显示管理菜单画面时按下数字键5 就会显示探测 器监视计划表菜单 适用昼模式时间的设定主机对数据库中设定为[有昼夜切换]的智能探测 器 具备白天与夜晚进行阀值切换 监视的机能 用 适用于昼模式的时刻设定 设定用白天的阈值进行监 视的时刻在显示探测器监视计划表画面时 按下数字键1 输入欲采用白天模式的时刻 开始时刻与结束 时刻 采用[时时 分分]的24小时制按下确定键实施适用昼模式的时间设定 当昼模式适用时刻的设定完成时 自动返回日 程表菜单注意 对于在数据库中设定为[无昼夜切换]的智 能探测器 将一直用白天阀值进行监视 适用夜模式的星期设定主机具有在设定的日期 星期及休息日 内 用 全天的阀值监视所选择的智能探测器的阀值的机能 通过适合于夜模式的星期设定 设定用全天的阀值。

合集下载

R23Z消防主机操作说明

R23Z消防主机操作说明


寻求帮助：如果无法自行逃生，可以拨打119报警电话，寻求消防员的帮助。
3
2
1
4
5
6
火灾后的处理
立即报警：拨打119火警电话，说明火灾地点、火势大小、有无人员被困等情况
关闭电源：切断电源，防止火灾蔓延
灭火：使用灭火器、消防栓等消防设施进行灭火
疏散人员：组织人员有序疏散，避免踩踏、拥挤等事故发生
保护现场：保护火灾现场，协助消防人员调查火的基本功能和操作方法
提高用户的消防安全意识和应急处理能力
指导用户正确使用R23Z消防主机，确保消防系统的正常运行
降低火灾风险，保障生命财产安全
基本知识
消防主机的基本原理
01
消防主机是火灾自动报警系统的核心设备
03
消防主机接收到火警信号后，自动启动报警装置，并联动相关消防设备
04
电源系统：提供主机和设备的电源
05
通信系统：传输报警信号和设备状态信息
06
消防主机的操作流程
开机：按下电源键，等待主机启动
登录：输入用户名和密码，进入操作界面
设备检查：检查主机的各个部件是否正常，如显示屏、键盘、鼠标等
02
04
火警处理：当火警发生时，根据报警信息，确定火警位置，启动相应的灭火设备
04
消防主机可以记录消防系统的运行数据，为消防管理提供依据
05
消防主机可以远程监控，方便消防部门实时掌握现场情况，提高救援效率
R23Z消防主机的特点
B
D
A
C
采用先进的微处理器技术，实现智能化控制
具备强大的数据处理能力，可实时监控消防系统的运行状态
具有多种报警方式，如声光报警、短信报警等

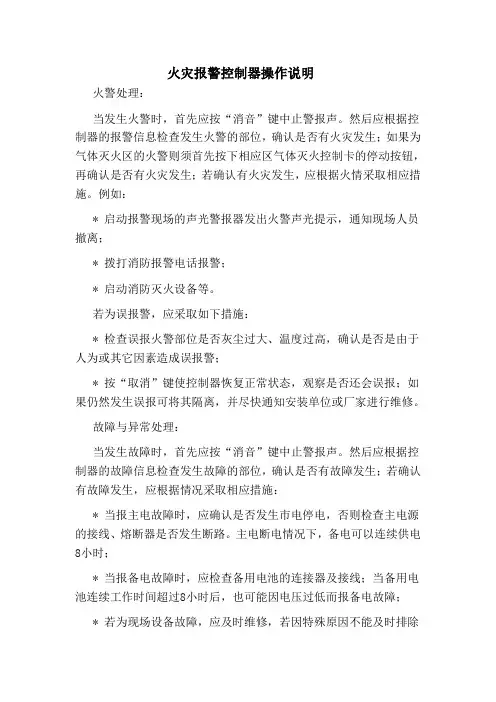

火灾报警控制器操作说明

火灾报警控制器操作说明

火灾报警控制器操作说明火警处理：当发生火警时，首先应按“消音”键中止警报声。

然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；如果为气体灭火区的火警则须首先按下相应区气体灭火控制卡的停动按钮，再确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。

例如：* 启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；* 拨打消防报警电话报警；* 启动消防灭火设备等。

若为误报警，应采取如下措施：* 检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；* 按“取消”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其隔离，并尽快通知安装单位或厂家进行维修。

故障与异常处理：当发生故障时，首先应按“消音”键中止警报声。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：* 当报主电故障时，应确认是否发生市电停电，否则检查主电源的接线、熔断器是否发生断路。

主电断电情况下，备电可以连续供电8小时；* 当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时间超过8小时后，也可能因电压过低而报备电故障；* 若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将其隔离，待故障排除后再利用设备释放功能将设备恢复；* 当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；* 若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。

启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。

首先应确认该设备为总线制设备还是气体灭火设备。

* 总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

若再次按下该键则命令灯熄灭，启动命令被终止；* 气体灭火设备：确认火灾现场人员是否已全部撤离完毕，如已撤离完毕，打开气体灭火控制卡面板上的手动允许锁使之置于手动允许状态（允许灯点亮），找到着火区域对应的启动按钮用力按下并保持30秒即完成启动；如果没有火情则按下停动按钮以便停止延时并禁止自动灭火。

R23Z火灾报警控制器(联动型)使用说明书

R23Z火灾报警控制器(联动型)使用说明书

目录各部分的名称和功能 3 1.正常监视状态的确认 4设备概要4投入电源时的注意事项 4主机的报警音响 5 2.火灾报警时的处理 4探测器动作时的联动控制 5延时功能 5延时动作 5音响的停止 6预报警 6火灾断定 6 3.灭火后的处理 6音响的停止 6火灾状态的复位 6 4. 防火防烟排烟设备的动作 7音响的停止7防火防烟排烟设备动作时联动控制 7动作状态的复位 7在主机上手动控制终端设备7 5. 故障状态的显示8无应答 8误应答 8输出值异常 9ID 不一致 9隔离中 9监视线异常 9交流电源断 9系统n环路断线 8系统n环路短路 8接地异常 8备用电源异常 8NIU 异常 8OCMn 异常 8SCUn 异常 8SWM 异常 8火灾显示盘码 nn 号 9楼宇管理异常 9系统 n 电源异常 9打印机异常9外部设备异常9网络接地异常9网络端口A/B异常9网络重复异常10保险丝熔断10联动柜异常1024V电源异常10扬声器断线10网络nn号发生脱落10 6.终端设备的起动11自动控制终端设备11监视线异常时11 7. LCD菜单薄11历史记录11数据清单地址表的显示和打 12联动表的显示和打 12系统设置的显示和 12 探测器监视12电池监视13呼叫显示盘13管理菜单时间设定13显示部试验13手动/自动切换 13设备隔离14探测器监视计划表 14手动控制 15 8. 施工维修菜单自动登录程序 15火警试验 16维修开关菜单 17阈值变更 19清除历史记录19延时泄漏延时变更20密码变更 209. 电话 2010.面板操作控制锁 2111.打印机的使用方法 2112.扩展电源 2213.注意 22R23Z火灾报警控制器(联动型)使用说明书我们在创建安全的未来上海能美西科姆消防设备有限公司备用灯1手动灯报警按钮灯联动灯预警灯交流电源灯燃气泄漏灯故障灯备用电源灯电话灯自动灯开关注意灯设备隔离灯确定键取消键数字键备用灯2喇叭孔火灾灯区号地址号系统号主机号LCD(液晶)画面火灾断定灯/开关地区音响全部停止灯/开关复位开关方向键 电话插孔主音响停止灯/开关带锁允许 禁止 面板操作控制开关 1号盘 1-8 按钮 终端设备说明显示构成监视线异常终端设备动作手动控制起动按钮火灾 系统故障显示区终端设备显示区燃气泄漏显示区合计显示区>智能光电 报警2 27-1023Z090办公楼第一分区西侧一号馆21:15*水流阀 动作 27-1098Z090办公楼第一分区西侧二号馆21:16燃气泄漏 报警2 27-1071Z090办公楼第一分区西侧三号馆21:16[火警: 2个] [燃气: 1个][动作: 1个] [故障: 0个]终端设备起动控制发生火灾报警的设备的别称报警设备的所在位置报警的级别报警设备的详细地址(说明见下)报警的时间首报的标志动作设备的类别 状态及详细地址动作设备的所在位置和动作时间燃气泄漏报警设备的类别 状态及详细地址发生燃气泄漏的所在位置和报警时间火警 燃气泄漏 动作和故障的总数设备地址的说明27-1023Z090各部分的名称和功能.1 正常监视状态的确认了确保在万一发生火灾时能及时动作火灾报警控制器在平时必须处于正常监视状态请确认主机是否处于下述状态交流电源灯亮灯自动灯亮灯其他显示灯全部灭灯开关全部处于正常位置开关未处于正常位置时其显示灯亮灯开关注意灯闪亮另外当处于联动停止状态时设备切离灯亮灯当故障灯闪亮并发出报警音时表示发生了异常或故障应立即查明原因无法排除时请及时与上海能美西科姆消防设备有限公司技术部门或代理店联系停电是电源会自动切换为内装铝酸蓄电池交*平常时为了防止主机被误操作请将面流电源灯灭备用电源灯亮故障灯闪亮LCD 板操作允许/禁止控制锁打在禁止档当需要操作显示交流电源断并发生故障报警音时将控制锁打向允许即可*在无故障报警动作控制中等非正常状态发生时,主机LCD液晶将熄灭设备概要本火灾报警控制器有以下主要功能在发生火这种状态不是正常状态因此请将手动 /灾燃气泄漏或各种联动设备动作时以LCD(液晶) 自动开关设置于自动状态,并解除MCU接点输出隔画面显示详细内容声报警可采用人声语音合成方离式另外试验维修等可通过画面显示按顺序联动控制板部分的显示灯状况请参见第11 以对话方式进行页的内容火灾发生时可以进行各种联动设备的自动控请进行主机内计时装置的[时间设定]制当手动/自动开关设置在自动状态时请参照第13页的[时间设定]项目另外在本主机上可对终端设备进行控制所在设定完成后请将面板操作控制开关打到以请事先确认与主机联动的各种设备的规格禁止档投入电源时的注意事项首先连接备用电源(PSM基板TB2与备用电源连接然后合上主机PSM电源基板上右下角的SC电初始化源开关(O表示关断|表示闭合) 主机上电2003年10月10日12 : 00电源投入时LCD显示初始化画面初始化结束后交流电源灯亮手动/ 自动开关处于手动壮态MCU接点输出隔离电源投入时LCD液晶画面显示的内容2 火灾报警时的处理火灾报警时地区警铃鸣响主机发出哔的报警声并发生如下动作请沉着处置LCD液晶画面显示报警设备的种类地址及所在位置等全部详细信息主音响停止灯为熄灭状态当有手动报警按钮发出的报警信号时报警按钮灯亮灯对于第一个报警的信息在其发生时间后有一个*以表示该报警为首报警第2报警发生时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在报警信息中报警设备种类的信息前会出现>以此来表示有后续报警发生报警总数相应发生增加按方向键è或ç可以循环查看后续报警信息上述火警显示在进行复位操作之前将一直被保持主机的报警音响为了明显区分报警信号的类别主机报警的鸣动方式如下表报警状态报警音火灾报警哗~ 发生火灾, 请到现场确认燃气泄漏报警哗哗哗发生瓦斯泄漏,请到现场确认火灾延时乒~乒~燃气泄漏报警延时乒~乒~预报警乒~乒~电话噗噜噜噗噜噜噗噜噜故障报警噗~噗~ 发生异常终端设备动作噗~ 终端设备发生动作请到现场确认探测器动作时的联动控制在主机处于自动状态时当火灾探测器动作时主机对与其关联的各终端设备进行联动以形成防火防烟分区发出起动信号对终端设备开始联动控制时LCD液晶画面显示启动设备的类别所在位置等详细信息相应的设备状态显示位置在设备起动时显示控制中在设备起动完成返回反馈信号后控制中变为动作此时动作总数加12各以上设备动作时当有2个以上的设备起动或动作时主机将进一步发生以下动作动作设备种类的信息前会出现>以此来表示有后续动作发生如有设备动作则动作总数相应增加按方向键è或ç可以循环查看后续动作信息延时功能主机具有火灾报警延时功能用以防止由于一时性的烟或热造成探测器的一时性的动作而发生误报非火灾报警延时动作普通探测器时息经过8秒后主机发出信号使该探测器复原在探测器复原后约50秒的时间内如主机仍继续收到该探测器发出的报警信号则自动进入2所述的火灾报警状态(如无继续的报警信号则恢复正常监视状态)智能探测器时主机接到探测器的动作信号后会发生乒~乓~的报警音同时在LCD 液晶画面上显示该延时信息在延时时间感温探测器约10秒感烟探测器约20秒内如该报警信号连续保持则进入2所述的火灾报警状态如在延时时间内报警信号消失则恢复正监视状态* 当有手动火灾报警按钮被按下时延时功能立即被解除进入火灾报警状态* 通过设定主机内的数据库可以解除某个探测器的延时功能也可对延时时间进行变更预报警主机具有预报警功能可以尽早地发现火情当主机收到设有预警级别的智能光电探测器及智能对射探测器的预报警信号后发出乒~乓~的报警音并进行如下显示预警灯亮灯LCD 液晶画面显示详细的预报警信息* 探测器的预报警信号一旦消失主机自动恢复正常监视状态火灾断定当发生火灾时可通过按下火灾断定开关将处于手动状态的主机变为自动状态迅速实现各设备的联动同时如有设备处于停止状态则解除停止这些设备包括地区音响送风机排烟机消防泵和可由软件设定的联动状态的其他终端设备防火门防火阀等以及接点移报传送移报或打印机* 持续按下2秒方可执行火灾断定* 该功能在进行火灾和燃气泄漏试验时不起作用* 按火灾断定前请确认面板操作控制锁处于允许状态3 灭火后的处理完成火灾发生时的处理并确认了灭火后请将主机恢复正常监视状态音响的停止欲停止主机报警音或地区音响时请按一下各自对应的音响开关其对应显示灯为常亮音响鸣动时其对应显示灯为熄灭状态主音响停止―――――――停止主机报警音地区音响全部停止―――停止所有楼层的警铃按下地区音响全部停止开关后地区音响全部停止灯变为长亮表示地区音响已被停止* 音响停止后如有后续火灾报警信号音响将再次鸣动主音响停止灯熄灭后续再鸣动方式火警状态的复位火灾现场的灭火被确认后请按复位开关手动报警按钮处于被按下状态时则系统无法复位请先将手动火灾报警按钮复原到有关现场将动作的自动闭锁装置复原* 进行复位操作后按1所述正常监视状态的确认程序进行确认4 防火防烟排烟设备的动作各种防火防烟排烟设备发生动作时主机发噗的报警音并发生如下动作请沉着处理联动灯亮灯LCD 液晶画面显示详细的动作信息对于第一个动作的信息在其发生时间后有一个* 以表示该设备为首个动作的设备当有2个以上设备动作时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在动作信息中动作设备种类的信息前会出现> 以此来表示有后续动作发生动作总数相应发生增加按方向键è或ç可以循环查看后续动作信息音响的停止欲停止主机报警音时请按主音响停止开关随着报警音的停止主音响停止灯由熄灭变为长亮*音响停止后当再次发生燃气漏泄报警时报警音将再次鸣动主音响停止灯熄灭后续再鸣动方式防烟排烟设备动作时的联动控制某些防烟排烟设备动作时也会联动与其对应的其他终端设备[例]排烟口动作联动排烟机动作状态的复位当联动控制完成后欲使系统复位时请按复位开关当LCD 液晶画面显示的动作信息不消失时请到现场对该终端设备进行复位* 复位后请按1所述程序进行正常监视状态的确认* 当有任一开关未处于正常位置时开关注意灯将闪亮在主机上手动控制终端设备在探测器等未动作的情况下想用手动控制起动终端设备时请按如下程序进行操作按下确定键呼出菜单按数字键6 进入管理菜单按数字键6 进入手动控制输入需要起动的设备地址再按确定键完成如想起动1系统56号地址的设备时请按1è0è5è6 后再按确定键来确定设备若输错地址请按取消键清除地址后重新输入在确定地址后LCD 液晶画面会显示该地址的设备名称确认无误后再次按下确定键起动该设备* 在该设备的种类处于隔离中无应答误应答ID不一致状态时将不能对该设备进行手动起动菜单1历史记录2数据清单3探测器监视4电池监视5呼叫显示器6管理菜单7施工维修菜单管理菜单1. 时间设定2. 显示部试验3手动/自动切换4设备切离5探测器监视计划表6手动控制手动控制按下确定键设定设备地址___手动控制按下确定键执行AD1056 排烟机控制被持续保持5 故障状态的显示系统n环路断线终端传输n系统的主信号线环路配线断线时发生的故障系统n环路短路终端传输n系统的主信号线环路配线短路时发生的故障接地异常设定有接地异常监视功能时以下的配线接地时发生的异常终端传输主信号线S 线从PSM基板引出的DC24V线连接火灾楼层显示盘的HYA HYB信号线备用电源异常备用电源脱落或短路时发生的故障SCUn异常系统基板255点主机无此故障指SCU基板NO.=n n=1-3 发生脱落NIU异常网络基板使用网络时指NIU基板发生脱落OCMn异常手动控制基板指OCM基板1或OCM基板2发生脱落SWM异常操作面板基板指SWM基板发生脱落主机对火灾探测器可燃气体探测器保险丝等进行平时监视可以自动地检查出各种故障并及时报警当发生故障时主机发出噗~噗~的报警音应尽快进行适当的处理必要时请与上海能美西科姆消防设备有限公司技术部门或代理店联系故障发生时将进行动作如下故障灯闪亮LCD 液晶画面显示故障设备或系统故障的详细信息无应答指主机在系统传输中不能收到来自智能探测器和各种中继器的应答时的故障当智能探测器或各种中继器从传输干线上脱落时可能导致此故障误应答指在系统传输中来自智能探测器和各种中继器的应答信号发生错误时的故障可能是智能探测器和各种中继器设定了相同地址导致输出值异常出值异常来自智能探测器的故障智能探测器的机能劣化时可能导致此故障ID不一致当主机的数据库与来自智能探测器和各种中继器的ID信息不一致时可能导致此故障隔离中在LCD菜单对某设备进行了设备隔离操作后该设备即显示隔离中监视异常指探测器用中继器可燃气体探测器用中继器有电压中继器手动控制回路OCM 的2次配线侧的故障具体如以下几种情况探测器用中继器的C-L线的断线LS用中继器的C-L线的断线或LS探测器的故障可燃气体探测器用中继器的GC-GL线的断线或探测器的故障有电压中继器的PDC-PD线的断线手动控制回路OCM 的D-DC线的断线/短路或DC-DA间的断线交流电源断当输入主机的AC 220V交流电源断时发生的故障故障发生后交流电源灯灭备用电源灯亮灯火灾楼层显示盘nn号异常指火灾楼层显示盘NO.= nn=01-30 故障或与主机连接线发生脱落楼宇管理异常指与楼宇管理的通信发生异常系统n电源异常指终端传输n系统n=1-4 的传输用电源发生异常打印机异常仅G型主机有指打印机与主机的连接脱落外部设备故障当有来自外部设备的故障信号输入时网络接地异常主机网络的连接线发生接地网络端口A异常网络端口B异常主机的网络连接线断线网络重复异常指在主机网络上存在相同节点号的主机保险丝熔断指PSM基板上的保险丝熔断联动柜异常指主机与消防联动控制单元联动柜的通信发生异常24V电源异常指本柜的主回路电压DC24V 下降扬声器断线指主机扬声器发生脱落网络nn号发生脱落主机网络上的节点号=nn nn=01 64 发生脱落2个以上同显示位置的故障发生时当有2个以上的同显示位置的故障发生时主机将进一步发生以下动作在当前的故障信息多于1条时故障的信息前会出现> 以此来表示有后续故障发生在非当前的故障信息多于1条时故障的信息前会出现_ 以此来表示有后续故障发生故障总数相应增加按方向键è或ç可以循环查看后续故障信息_按方向键é或ê可以选择要查看的不同的故障设备信息在故障时发生火灾的情况下LCD火灾系统故障显示区将自动优先显示火警信息但该显示区显示的故障信息仍可通过方向键è或ç来查看系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置后续标志后续6 终端设备的起动当主机发生故障时有可能不能联动终端设备此时无论主机是否处于异常状态本系统仍将可以手动起动终端设备手动起动终端设备时当有必要或者主机发生故障时可以通过手动控制来起动终端设备1将面板操作控制锁旋至允许位置此时开关注意灯会闪烁2手动起动终端设备例手动起动终端设备2•当确认需要起动终端设备2时按下按钮2按钮2的起动灯红色同时点亮设备2被起动•若终端设备2有起动反馈信号时当其起动完成后按钮2的应答灯红色点亮设备2起动完成•再次按下按钮2按钮2的起动灯熄灭若按钮2的应答灯未熄灭时则表示终端设备2并未被复位需要到现场进行设备复位* 无论主机处于手动控制还是自动联动状态都可以进行手动控制注意手动控制起动按钮在按下后2秒内保持自锁在此期间按下无效建议系统施工人员在施工结束后请将所控制的终端设备名写在标签上并贴于相应设备号位置上用于明示自动控制终端设备时1将主机的联动状态设定为自动状态此时自动灯亮灯2此时如果主机发出火灾联动信号将联动终端设备同时也能够通过手动按钮来控制终端设备的起动监视线异常时当某个手动控制终端设备监视线回路出现异常时相应设备的故障灯黄色点亮LCD显示相关故障信息直至监视线回路恢复正常后自动熄灭7 LCD菜单在LCD上所显示的各种画面只要操作取消键就能返回上一个画面菜单打开约过一个小时后LCD 会终止菜单显示返回到信息显示画面在菜单显示画面时如果发生预警延时火警漏泄延时可燃气体漏泄等情况LCD菜单将自动终止返回信息显示在信息显示画面上操作确定键则显示LCD主菜单历史记录在LCD主菜单画面按下数字键1时就会显示历史记显示历史记录显示在主机上记录的历史记录信息最大2000条按下数字键1显示现在所记录的历史记录总数按下确定键则从最近的履历开始显示显示可方向键和进行进退通过按下取消键结束显示打印历史记录当主机装备了打印机选件可打印历史记录内容按下数字键2开始打印历史记录通过按下取消键结束打印数据清单在LCD主菜单画面下按下数字键2时就会显示清单菜单显示地址表显示主机数据库中所登陆的设备的全部详细按下数字键1输入欲显示的终端的地址号然后按下确定从所输入的设备地址号开始显示显示可或进行进退按下取消键结束操作打印地址表主机装备打印机选件时可打印地址表按下数字键2输入欲打印的设备地址号然后按下确定键从所输入地址号开始打印按下取消键结束操作显示联动表显示主机所登陆数据库的联动信息按下数字键3输入成为联动要因的设备的地址号后按下从所输入的地址号开始进行显示显示可或进行进退按下取消键结束操作打印联动表主机装备打印机选件时可打印联动表按下数字键4输入欲打印的设备地址号后按下确定键从所输地址号开始打印联动表按下取消键结束操作显示系统设置显示主机中所登录数据库的系统相关信息按下数字键5显示系统设置显示可用方向键或行进退按下取消键结束操作打印系统设置主机装备打印机选件时可打印系统设置按下数字键6打印系统设置按下取消键结束操作探测器监视显示来自智能探测器的环境值在LCD主菜单画面下按下数字键3输入需要监视的智键实施探测器的监视以监视1系统001号地址的智 按下取消键结束探测器监视电池监视显示与主机连接的备用电源 电充电电流在LCD 主菜单画面下按下数字键4 显示备用电源的充电电压及充电电流按下取消键结束电池监视呼叫显示盘呼叫与本机相连的显示盘 火灾楼层显示盘 在LCD 主菜单画面下按下数字键5 输入 例 按下 按下管理在LCD 时间设定时间网络时 即 输入分分的 按下 时间显示部试验显示部作面版上 注意 SCU 基版 手动/手动/自机能 手动地区音响 将停止所有的自动联动控制 启动模式时操作面板上的自动联动灯亮灯 这时 可进行自 在显示管理菜单画面时按下数字键3 进自动设定欲进行手动模式时 按下数字键1 欲进行自操作时按下数字键2按下确定键 实行手动/自动切换手动/自动切换完成后 自动返回管理注意 在手动模式切换成自动模式时 即联动现已成立的联动关系 设备隔离设备隔离可将与主机连接的设备切离 备在LCD 上显示 在显示管理菜单画面时按下数字键4输入欲实施设备隔离或解除地址后 按下确定键在欲进行设备隔离时 按数字键 1 欲备时 按下数字键2 然后按下确定键以实施离实施设备隔离或解除设备隔离后 再次从步开始操作时 则再次从第二步开始操作 要作设备时按下取消键结束操作设备隔离画面 注意 欲解除设备隔离时 可能会显示警告显示这个警告信息时 说明欲解除设备隔离的设 备处于动作状态 火警 可燃气体漏泄 终端设备动 作等 如果直接解除 那么主机会去处理该设备的 动作状态 就有可能发生联动控制在显示上述的警告信息时 要先确认解除设备隔 离后是否会有问题 再实施设备的隔离的解除 进行 解除时按下确定键 不解除时按下取消键探测器监视计划在显示管理菜单画面时按下数字键5 就会显示探测 器监视计划表菜单 适用昼模式时间的设定主机对数据库中设定为[有昼夜切换]的智能探测 器 具备白天与夜晚进行阀值切换 监视的机能 用 适用于昼模式的时刻设定 设定用白天的阈值进行监 视的时刻在显示探测器监视计划表画面时 按下数字键1 输入欲采用白天模式的时刻 开始时刻与结束 时刻 采用[时时 分分]的24小时制按下确定键实施适用昼模式的时间设定 当昼模式适用时刻的设定完成时 自动返回日 程表菜单注意 对于在数据库中设定为[无昼夜切换]的智 能探测器 将一直用白天阀值进行监视 适用夜模式的星期设定主机具有在设定的日期 星期及休息日 内 用 全天的阀值监视所选择的智能探测器的阀值的机能 通过适合于夜模式的星期设定 设定用全天的阀值。

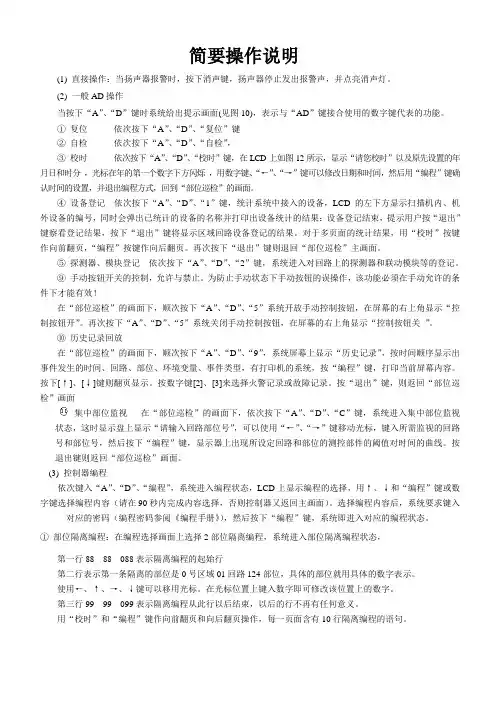

火灾报警控制器简要操作说明
