测控一体化闸门说明书一体化闸门说明书1产品型号我公司生产的一体化闸门,按以下规则命名,请您在订货时注明相关参数,以便我们及时准确的为您服务XX-XXXXX-10011012应用范围一体化闸门智能控制系统是专门为农业灌溉管理而设计。
产品集用户管理、用水管理、闸门管理、无线数据传输于一体,实现灌溉智能控制。
人工预付费管理系统和实时精确数据管理系统,能够无线传输灌溉用水信息至网络服务端。
水资源的数据统计与分析,成功解决了农业灌溉管理中长期存在的水费计量难、灌溉收费难和浪费水资源的难题,使农业灌溉用水方式更加简单可靠,做到了灌溉管理的精细化,极大的节约了人力物力。
3安全事项本设备在设计安装时已经充分考虑了人身和财产安全,但不正确的使用方法可能会导致安全及故障的发生,为了您的安全和利益,请您遵守以下规则:◆本设备安装、调试和维修需专业人士进行指导,非专业人士不得私自拆卸、维修和改造◆本设备专业性较强,未经培训过的人员不得操作本设备◆太阳能板安装时必须牢稳可靠,朝阳安装,接线时注意正负极◆磁滞伸缩水位计安装时请安装配套保护罩,放置人为破坏◆所有外接线路必须符合要求,采用地埋或者架空方式,不得随意乱拉乱接◆本设备的正常工作温度为-25℃至55℃,超过正常工作温度时,请在选型时给予说明◆要定期对磁滞伸缩的测井进行淤泥清理,防止淤泥太多,影响准确计量4性能特点◆采用一体化设计,防护等级能达到IP65,不再需要建设闸房进行保护,投资成本低廉,安装撤卸方便,防盗防破坏性较好。
◆采用太阳能供电和储电池,为闸门提供了可靠电源,系统可24小时处于待机状态◆具有电源过低、过高预警功能,在预警时进行报警并禁止对闸门进行操作◆采用大减速比结构,配置大扭矩电机,可以驱动200公斤以下的所有钢制闸门◆采用先进的控制方法,可以实时监测闸门的提升高度,精确控制闸门的运动◆闸门的开启和关闭支持本地电动控制,远程电动控制,本地机械手摇控制三种控制方式。

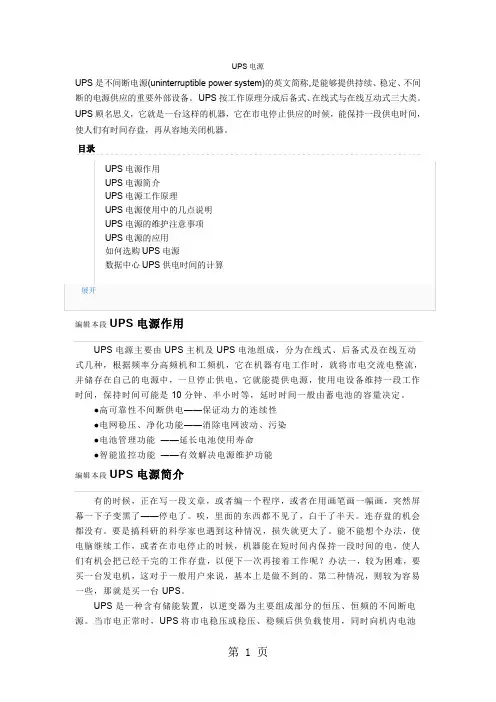

UPS电源UPS是不间断电源(uninterruptible power system)的英文简称,是能够提供持续、稳定、不间断的电源供应的重要外部设备。
UPS按工作原理分成后备式、在线式与在线互动式三大类。
UPS顾名思义,它就是一台这样的机器,它在市电停止供应的时候,能保持一段供电时间,使人们有时间存盘,再从容地关闭机器。
目录UPS电源作用UPS电源简介UPS电源工作原理UPS电源使用中的几点说明UPS电源的维护注意事项UPS电源的应用如何选购UPS电源数据中心UPS供电时间的计算展开编辑本段UPS电源作用UPS电源主要由UPS主机及UPS电池组成,分为在线式、后备式及在线互动式几种,根据频率分高频机和工频机,它在机器有电工作时,就将市电交流电整流,并储存在自己的电源中,一旦停止供电,它就能提供电源,使用电设备维持一段工作时间,保持时间可能是10分钟、半小时等,延时时间一般由蓄电池的容量决定。
●高可靠性不间断供电——保证动力的连续性●电网稳压、净化功能——消除电网波动、污染●电池管理功能——延长电池使用寿命●智能监控功能——有效解决电源维护功能编辑本段UPS电源简介有的时候,正在写一段文章,或者编一个程序,或者在用画笔画一幅画,突然屏幕一下子变黑了——停电了。
唉,里面的东西都不见了,白干了半天。
连存盘的机会都没有。
要是搞科研的科学家也遇到这种情况,损失就更大了。
能不能想个办法,使电脑继续工作,或者在市电停止的时候,机器能在短时间内保持一段时间的电,使人们有机会把已经干完的工作存盘,以便下一次再接着工作呢?办法一,较为困难,要买一台发电机,这对于一般用户来说,基本上是做不到的。
第二种情况,则较为容易一些,那就是买一台UPS。
UPS是一种含有储能装置,以逆变器为主要组成部分的恒压、恒频的不间断电源。
当市电正常时,UPS将市电稳压或稳压、稳频后供负载使用,同时向机内电池充电;当市电中断时(异常时),UPS立即在4-10毫秒内或“零”中断时间内将蓄电池的电源通过逆变转换的方式向负载继续供应电力,使负载维持正常的工作,以便保存资料并保护负载的软硬件不受损坏。

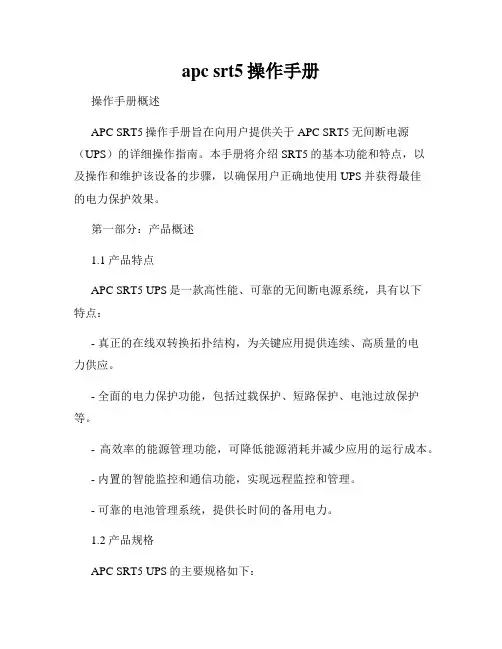

apc srt5操作手册操作手册概述APC SRT5操作手册旨在向用户提供关于APC SRT5无间断电源(UPS)的详细操作指南。
本手册将介绍SRT5的基本功能和特点,以及操作和维护该设备的步骤,以确保用户正确地使用UPS并获得最佳的电力保护效果。
第一部分:产品概述1.1 产品特点APC SRT5 UPS是一款高性能、可靠的无间断电源系统,具有以下特点:- 真正的在线双转换拓扑结构,为关键应用提供连续、高质量的电力供应。
- 全面的电力保护功能,包括过载保护、短路保护、电池过放保护等。
- 高效率的能源管理功能,可降低能源消耗并减少应用的运行成本。
- 内置的智能监控和通信功能,实现远程监控和管理。
- 可靠的电池管理系统,提供长时间的备用电力。
1.2 产品规格APC SRT5 UPS的主要规格如下:- 额定输出功率:5000VA/4500W- 输入电压范围:单相 (200V/208V/220V/230V/240V)- 输出电压范围:单相 (200V/208V/220V/230V/240V)- 电池类型:密封酸铅电池- 充电时间:3小时至90%容量- 接口类型:USB、RS232、SmartSlot第二部分:UPS的操作指南2.1 连接和启动在使用APC SRT5 UPS之前,请按照以下步骤连接和启动设备:1. 将UPS与输入电源和负载设备连接。
2. 确保UPS电源开关处于关闭状态。
3. 将电源线插头插入UPS的输入插座。
4. 将UPS的输出插座与负载设备连接。
5. 打开UPS的电源开关,启动设备。
2.2 配置和设置在启动UPS后,您可以进行以下配置和设置:- 语言设置:通过菜单界面选择合适的语言。
- 输出电压设定:根据负载设备的需求,设置合适的输出电压。
- 电池管理:根据需要设置电池的充电和放电策略。
- 可用性设置:根据负载设备的敏感性和关键程度,调整UPS的可用性设置。
2.3 告警和通知APC SRT5 UPS具备告警和通知功能,以此保证用户能够及时了解设备的状态和问题。

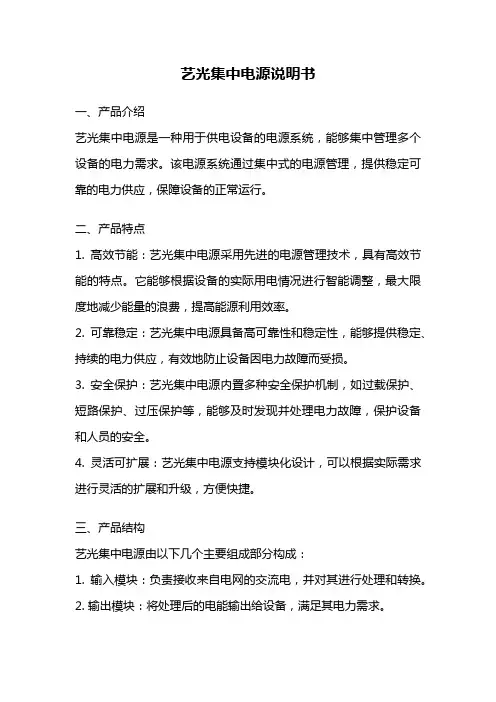

艺光集中电源说明书一、产品介绍艺光集中电源是一种用于供电设备的电源系统,能够集中管理多个设备的电力需求。
该电源系统通过集中式的电源管理,提供稳定可靠的电力供应,保障设备的正常运行。
二、产品特点1. 高效节能:艺光集中电源采用先进的电源管理技术,具有高效节能的特点。
它能够根据设备的实际用电情况进行智能调整,最大限度地减少能量的浪费,提高能源利用效率。
2. 可靠稳定:艺光集中电源具备高可靠性和稳定性,能够提供稳定、持续的电力供应,有效地防止设备因电力故障而受损。
3. 安全保护:艺光集中电源内置多种安全保护机制,如过载保护、短路保护、过压保护等,能够及时发现并处理电力故障,保护设备和人员的安全。
4. 灵活可扩展:艺光集中电源支持模块化设计,可以根据实际需求进行灵活的扩展和升级,方便快捷。
三、产品结构艺光集中电源由以下几个主要组成部分构成:1. 输入模块:负责接收来自电网的交流电,并对其进行处理和转换。
2. 输出模块:将处理后的电能输出给设备,满足其电力需求。
3. 控制模块:用于对整个电源系统进行集中管理和控制,保障其正常运行。
4. 监测模块:实时监测电源系统的工作状态,包括电流、电压、功率等参数,以便及时发现和处理问题。
四、安装与使用1. 安装:在安装艺光集中电源时,应选择通风良好、干燥无尘的环境,并确保电源系统与设备之间的连接牢固可靠。
2. 接线:根据接线图和说明书,正确连接输入和输出线路,确保电源系统能够正常工作。
3. 配置:根据实际需求,进行电源系统的配置,包括输入电压范围、输出电压、电流限制等参数的设定。
4. 使用:打开电源开关,启动电源系统。
在使用过程中,应定期检查电源系统的运行状态,确保其正常工作。
五、维护与保养1. 清洁:定期清洁电源系统的外壳和散热器,保持通风良好,防止灰尘和杂物影响散热效果。
2. 检查:定期检查电源系统的连接线路是否松动,电源模块是否工作正常,是否有异常情况出现。
3. 备份:定期备份电源系统的配置文件和参数设置,以防丢失或损坏。
一体化电源系统培训手册1、系统概述 (3)1.1系统组成 (3)1.2性能特点 (3)1.3系统技术指标 (4)2、系统工作原理 (5)2.1交流电源工作原理 (15)2.1.1 运行方式 (15)2.1.2 电气原理及元器件介绍 (15)2.1.3 电气接口与监控接口 (17)2.1.4 网络标号与端子定义 (19)2.2直流电源工作原理 (20)2.2.1 运行方式 (20)2.2.2 电气原理及元器件介绍 (20)2.2.3电气接口与监控接口 (21)2.2.4 网络标号与端子定义 (22)2.3通信电源工作原理 (23)2.3.1运行方式 (23)2.3.2电气原理及元器件介绍 (23)2.3.2电气接口与监控接口 (23)2.3.3 网络标号与端子定义 (24)2.4UPS工作原理 (24)2.4.1 运行方式 (24)2.4.2 电气原理及元器件介绍 (24)2.4.3电气接口与监控接口 (25)2.4.4 网络标号与端子定义 (26)3、附录:术语定义 (26)1、系统概述1.1 系统组成变电站一体化电源主要包括交流电源、直流电源、通信电源、电力专用UPS电源和电力专用逆变电源,各种电源的功能如下:(1)交流电源的输入来自站用变压器或自备发电设备,主要功能是将变压器的输出电能合理分配给各个用电负荷,负荷主要是三相380V和单相220V的交流用电设备,如站内照明、空调、生活设施以及直流电源、通信电源和UPS等;(2)直流电源的输入来自交流电源,主要功能是将交流电转换为直流电(额定电压220V 或110V),为电池组充电,同时为变电站的控制、保护、信号、高压断路器操作机构和事故照明等负荷提供直流供电;(3)通信电源的输入来自直流电源,主要功能是将直流电(220V或110V)转换为48V 直流,为变电站的通信设备(如载波机、调度机和光纤通信设备等)提供直流供电;(4)UPS电源的交流输入来自交流电源,直流输入来自直流电源,主要功能是为站内重要的交流用电设备(后台机、服务器等)提供不间断的交流供电;(5)逆变电源(INV)的输入来自直流电源,主要功能是为变电站的照明设备等提供交流供电。
机电一体化实训操作系统说明书一系统概述本套机电一体化实训系统是以台湾eVIEW触摸屏为监控设备,西门子S7-300型可编程序控制器作为主控制器,S7-200型可编程控制器作为单元控制器,所有的设备之间采用西门子专用网络连接的形式。
配有由8个单元组成的执行器及机械装置,每站的执行器采用托板形式,由托板固定在实验平台上,每站的控制器采用挂板形式,挂在实验台的网孔板上,电、气连接由学生自己动手,完成插接过程,提高动手能力系统涵盖了自动化领域中的常用技术;可编程控制器技术、触摸屏监控技术、气动技术、机械传动技术、传感器技术、配线技术、机械装配技术、机电联调技术、PLC编程技术、各种常用电机的控制技术等本套系统由8个单元组成;它们是储料单元、翻转送料单元、尺寸检测单元、材质检测单元、机械手送料单元、加工单元、搬运单元、立体仓储单元。
每个单元有各自动作特点和要求,可成组编程,也可以单元分步编程,其工作任务是将随设备一起提供的工件由原料仓库取出,经过高度检测,材质检测,然后对非金属工件进行加工,最后按材料的不同将工件进行分捡入库。
同时在几个工作单元之间配以不同形式的工件传送装置最终完成一整套工作及工艺过程。
二控制器介绍1.触摸屏:触摸屏是一种典型的人机界面,它在操作人员和机器设备之间作双向沟通的桥梁,用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕。
使用触摸屏能够明确指示并告知操作员机器设备目前的状况,使操作变得简单生动,并且可以减少操作上的失误。
使用人机界面还可以使机器的配线标准化、简单化,同时也能减少PLC控制器所需的I/O 点数。
MT500 系列触摸屏是专门面向PLC 应用的,它不同于一些简单的仪表式或其它的一些简单的控制PLC的设备,其功能非常强大,使用非常方便,非常适合现代工业越来越庞大的工作量及功能的需求。
日益成为现代工业必不可少的设备之一。
2.西门子S7-300可编程控制器:SIMATIC S7-300 是一种通用型PLC,能适合自动化工程中的各种应用场合,尤其是在生产制造过程中的应用。
一体机说明书(5篇范例)第一篇:一体机说明书贴胶入壳一体机操作使用维护手册目录一、机器的用途简介二、机器的主要参数三、机器的搬运与安装四、机器的操作规程五、机器的电气系统六、机器的使用及保养七、报警处理八、参数设定九、常见的故障处理十、电路图几附表一机器的用途简介贴胶入壳一体机是用于锂离子电芯行业中的包胶入壳为一体的专用设备该机为半自动,人工放料后机器自动完成传送电芯,由步进电机移动自动拿料,放入转盘整理位对电芯前后进行整理,后有转盘平移气缸取料放到转盘上转盘转动转到切胶位进行贴胶,在由转盘转到包胶位进行包胶,此时包胶动作完成!后由入壳上料位步进电机拿到入壳整理进行前后左右的整理,在由入壳整理位平移气缸拿到入壳模具上后开始入壳,入壳完成由下料平移气缸取出放在拉线上由拉线传送出去。
该机具有如下特点:1、操作安全、可靠、简单、人员少、便利。
2、只需放入电芯、安装好胶布及壳机器便能自动完成包胶入壳动作。
3、由于结构精简了只需简单调模具的尺寸就可以了和入壳部分模具尺寸(只需调一套就可以了)。
4、设计简单空间大具方便检修和维护。
5、采用触摸屏操作界面,使用更方面,适用性更强,用户可根据需要调整。
二机器主要技术参数1、适用电池的尺寸:宽30~50mm 长36~70mm2、适用电池的厚度:常规电池都可以使用3、适用的胶带:宽12~20mm4、适用锂离子电芯包胶入壳工序5、电源:220V/50HZ6、气源:0.50~0.65MPa 真空:-40KPa以下7、电气控制方式:PLC控制8、机械动作时间: 少于3.5秒9、外形尺寸:1680X1350X1680(最高点是2030mm)10、机械重量:1T 三机器的搬运与安装1、搬运该机器重量不平衡搬运时要注意倾斜。
在搬运的的过程中应防止冲击和猛烈的震动,特别要注意的机器的高度和门的高度,触摸屏是极其易损的物品搬运应极其注意以防损坏。
2、安装1)将机器四角调整平不要有晃动现象。
恒压恒流数控电源使用说明Constant Voltage and Constant Current DCPower Supply Instruction型号:RD6006/RD6006W/ RD6012/RD6012W/RD6018/RD6018WModel: RD6006/RD6006W/ RD6012/RD6012W修订时间:2022.5.12Date: 2020.9.17点击进入 CLICK VIEW恒压恒流数控电源使用说明型号:RD6006/RD6006W/ RD6012/RD6012W/RD6018/RD6018W修订时间:20212.5.12尊敬的用户,感谢您购买由杭州睿登科技有限公司出品的恒压恒流数控电源,为了让您更快了解本产品的全部功能,获得更好的使用体验,避免出现误操作,使用前请仔细阅读本说明并保留好,以便日后查阅。
注:本说明书对应固件版本V1.36,不同固件版本下,界面或操作可能会有不同,使用时请注意。
建议升级为最新固件,获取更好的使用体验。
固件V1.37以上说明书:/inst/RD6024.pdf目录恒压恒流数控电源使用说明.............................................................. - 2 -1.1产品技术指标 (5)1.2包装以及配件 (6)1.2核心功能 (7)1.3面板说明 (7)1.3.1前面板 (7)1.3.2后面板 (8)1.4操作说明 (9)1.4.1主界面 (9)1.4.2使用说明 (10)1.4.2.1电池充电功能说明 (10)1.4.2.2主界面电压电流设置 (10)1.4.2.3快捷存储和调出 (11)1.4.2.4键盘锁定解锁 (11)1.4.2.5系统设置 (11)1.4.2.6主界面风格设置 (13)1.4.2.7存储数据设置 (13)1.4.2.8系统信息 (14)安卓手机APP使用说明 (15)2.1手机A PP软件安装 (15)2.1.1App的下载 (15)2.2安装完成 (15)2.2.1软件更新 (15)2.2.2App界面显示 (15)3.2.3APP的使用 (17)3.2.3.1智能配网 (17)3.2.3.2正常联网 (18)3.2.3.3APP操作 (19)苹果手机APP使用说明 (20)3.1手机APP软件安装 (20)3.1.1APP的下载 (20)3.2安装使用 (20)3.2.1软件更新 (21)3.2.2APP界面显示 (21)3.2.3APP的使用 (21)3.2.3.1智能配网 (21)3.2.3.2正常联网 (22)3.2.3.3手机APP功能 (23)上位机软件的安装使用说明 (24)4.1软件安装 (24)4.1.1驱动安装 (24)4.1.2安装软件 (24)4.2软件的使用 (25)4.2.1上位机联机 (25)4.2.2软件使用介绍 (26)4.3功能介绍 (26)4.3.1基础功能 (27)4.3.2校准微调 (27)4.3.3高级功能 (28)4.3.4 RS485多机通信 (29)4.3.4固件升级 (30)4.3.5开机图片更新 (31)4.3.6软件更新 (32)4.3.6语言的选择 (32)4.3.7关于 (33)附录 (34)附录1:中文版本更新说明 (34)附录2:常见电池电压对照表 (34)附录3:常见电动车电池电压对照表 (34)1.1产品技术指标①:纹波测量方法:测量输出接线端子处,连接0.1uF电容,示波器X1档,交流耦合,20MHz限制,使用大功率电阻作为负载。
附件二(3) 35kV变电站一体化电源系统通用技术规范(2012年版)国家电网公司农网物资采购标准(35kV变电站电源系统卷电源系统册)35kV变电站一体化电源系统通用技术规范(编号:1109003-0035-00)国家电网公司二〇一二年本规范对应的专用技术规范目录35kV变电站一体化电源系统系统采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分,项目单位应填写专用部分“表7 项目单位技术差异表”,并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1)改动通用部分条款及专用部分固化的参数;2)项目单位要求值超出标准技术参数值范围;3)需要修正污秽、温度、海拔等条件。
经招标文件审查会同意后,对专用部分的修改形成“项目单位技术差异表”,放入专用部分表7中,随招标文件同时发出并视为有效,否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时,以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时,如有偏差除填写“表8 投标人技术偏差表”外,必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范范本的页面、标题等均为统一格式,不得随意更改。

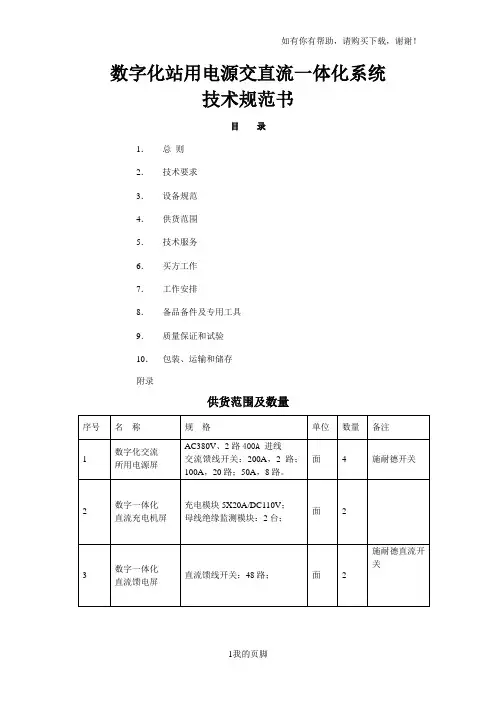

数字化站用电源交直流一体化系统技术规范书目录1.总则2.技术要求3.设备规范4.供货范围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存附录供货范围及数量1 总则1.0.1 本设备技术规范书适用于****变电站数字化站用电源交直流一体化系统,提出了以系统数字化设计思想,对变电站站用交流、直流、逆变、通信电源进行功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。
1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备(或系统)完全符合本技术规范书的要求。
如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。
1.0.6 本设备规范书未尽事宜,由买卖双方协商确定。
2 技术要求2.1应遵循的主要标准下列标准所包含的条文,通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时,所示版本均为有效。
所有标准都会被修订,使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB 14048.1-2006 低压开关设备和控制设备第1 部分:总则GB 14048.2-2001 低压开关设备和控制设备低压断路器GB 14048.3-2006 低压开关设备和控制设备第3 部分:开关、隔离器、隔离开关及熔断器组合电器GB/T 14285-2006 继电保护和安全自动装置技术规程GBJ 148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB/T 4205-2003 人机界面(NMI)操作规则GB 50059-92 35~110kV 变电所设计规范GB 50054-95 低压配电设计规范GB 50254-96 电气装置安装工程低压电器施工及验收规范GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 7251.1-2005 低压成套开关设备和控制设备第1 部分:型式试验和部分型式试验成套设备GB 7251.8-2005 低压成套开关设备和控制设备智能型成套设备通用技术要求DL/T 5153-2002 火力发电厂厂用电设计技术规定DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规定DL/T 5155-2002 220kV~500kV 变电所所用电设计技术规程DL/T 5161.3-2002 电气装置安装工程质量检验及评定规程:第3 部分电力变压器、油浸电抗器、互感器施工质量检验DL/T 5161.8-2002 电气装置安装工程质量检验及评定规程:第8 部分盘、柜及二次回路接线施工质量检验DL/T 5218-2005 220~500kV 变电所设计技术规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合CECS 49:93 低压成套开关设备验收规程Q/CSG 1 0011-2005 中国南方电网220kV~500kV 变电站电气技术导则Q/GD001 1122.03-2007 广东电网公司变电站二次系统防雷接地规范S.00.00.05/Q102-0006-0903-5205《广东电网公司变电站交流电源系统技术规范》GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求GB/T 19638.2-2005 固定型阀控密封式铅酸蓄电池GB/T 2900.11-1988 电工名词术语蓄电池名词术语GB/T 7260.3-2003 不间断电源设备第三部分:确定性能的方法和试验要求GB/T 17478-2004 低压直流电源设备的性能特性GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.8-2006 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB 4208-1993 外壳防护等级(IP代码)DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 781-2001 电力用高频开关整流模块DL/T 856-2004 电力用直流电源监控装置DL/T 5044-2004 电力工程直流系统设计技术规程GB/T2408-1996 塑料燃烧性能试验方法水平法和垂直法GB/T 13384-1992 机电产品包装通用的技术条件Q/CSG 1 0011-2005 中国南方电网220kV~500kV变电站电气技术导则DL/T 1074-2007电力用直流和交流一体化不间断电源设备GB2421 电工电子产品基本环境试验规程Q/CSG 1 0011-2005《中国南方电网220kV~500kV变电站电气技术导则》Q/GD001 1176.03-2008《广东电网公司变电站直流电源系统技术规范》S.00.00.05/Q100-0001-0902-5037《广东电网公司调度及变电站自动化系统用交流不间断电源系统技术规范》中国南方电网电力调度管理规程中国南方电网通信管理规定2.2 使用环境条件2.2.1 周围空气温度最高温度:45 ℃最低温度:-10 ℃2.2.2 环境相对湿度:日平均值:95 %月平均值:90 %2.2.3 海拔高度:≯1000 m2.2.4 地震烈度:7 度水平加速度:0.3 g垂直加速度:0.1 5 g2.2.5 防护等级IP302.2.6 抗干扰要求布置在无任何抗干扰措施的配电装置区内的设备,要求其绝缘试验标准及抗干扰性能符合IEC标准要求。
GeneralEaton offers its Cooper Power™ series Type NR oil switch for switching inductive and capacitor currents, to meet the requirements of a wide range of applications. This switch is an electrically operated, single-phase switch. The switch also includes an operating handle for switch position indication or manual operation. Thenormal operation of this switch is managed with an electric motor requiring low-voltage input. Eaton offers two options for the electric motor, either 120 Vac, 60 Hz or 240 Vac, 60 Hz. The switch operation can be managed remotely, via electrical or electronic controls, or manually at the installation site when needed.Electrically operated Type NR oilswitchFigure 1. Untanked T ype NR oil switch.DescriptionThe Type NR oil switch is a single-phase device for use ondistribution circuits. Compact design makes these switches ideal for use on capacitor banks, especially pole-top installations. These switches are electrically operated and can be controlled by various electrical or electronic devices. An operating handle, which also serves as a contact position indicator, is provided for manually opening and closing the switch.otee:N The Type NR oil switch may not be manually closed into a faulted line. The making current rating to these switches applies to electrical operation only.Capacitor bank switching The standard Type NR single-phase oil switch is rated at 15.0 kV / 95 kV BIL and is capable of switching three-phase capacitor banks up to 3600 kVAR on 14.4 kV systems; with three (3) switches controlledby customer. Choosing the 125 kV BIL option enables switchingsolidly grounded capacitor banks up to 6400 kVAR on multigrounded wye systems up to 14.4 / 24.9 kV; with three (3) switches controlled by customer.The 22.0 kV / 125 kV BIL version of the Type NR oil switch can switch solidly grounded three-phase capacitor banks up to 2700 kVAR on 20 / 34.5 kV multigrounded-wye systems; with three (3) switches controlled by customer. OperationWith switch contacts closed, selecting the "OPEN SWITCH", or similar, position in the switch controls energizes the switch opencontacts on the electric motor. Through a gear and lever system, this releases a toggle which allows pre-loaded opening springs to snap open the switch contacts; loads a heavy spring in preparation for aclosing operation; positions selector switch contacts so that only the closing circuit can subsequently be energized; and interrupts the electric motor operating current when the first three functions have been completed. The opening circuit must remain energized for 4.0seconds.Similarly, selecting the "CLOSE SWITCH", or similar, position in theswitch controls energizes the switch close contacts on the electric motor. This releases the closing spring to close switch contacts and load opening springs; positions selector switch contacts for the subsequent opening signal, then interrupts the operating electricmotor current. The closing circuit must remain energized for 0.5 seconds.BUSHING TERMINALSaluminum conductors, either vertically or horizontallyLIFTING STRAPconvenient for hoisting entire switch or for lifting mechanism from tankACTUATOR HOUSINGmotor-driven mechanism for electri-cally opening and closing the switchSTATIONARY CONTACTSand durable arcing tips, accessible for easy inspection or cleaningBUSHINGSwet-process porcelain with light-gray glaze. Munsell Gray 70SLEET HOODprotects manual operat-ing handle: switch data permanently affixed on nameplateO-RING GASKETin confined assembly provides weather-proof head-tank sealallows hookstick operation and serves as contact position indicator* General purpose duty switches are rated for both capacitive and inductive current switching applications.T able 1. Summary of RatingsSwitch TypeApplicationMaximumOperating Voltage (kV)Rated Switching Current (A)NR General Purpose Duty15.0200*NRV22.0602Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch/cooperpowerseriesT able 2. Ratings and SpecificationsDescriptionStandard15 kV with 17" Creepage15 kV with 125 kV BIL22 kVMaximum Design Voltage, kV 15.015.015.022.0Nominal Operating Voltage, kV 2.4-14.4 2.4-14.4 2.4-14.420.0Basic Insulation Level (BIL), kV 959512512560 Hertz Withstand Voltage, kV Dry, One Minute Wet, Ten seconds3530353042366050Continuous Current Rating, Amps20020020060Load Interrupting Ability (Inductive), Symmetric Amps 75-100% power factor 50-75% power factor < 50% power factor20010050A 20010050A 20010050A 606060Maximum Capacitive Current, Amps (parallel bank-max)200200200*60* High Frequency Transient Current, Amps 12000120001200012000 Transient Frequency, Hz 6000600060006000 High Frequency Damping Factor .40-.55.40-.55.40-.55.40-.55Momentary Rating, Amps asym.9000900090009000Short Time Current Amps 1/2 second,sym. 1 second, sym.60004500600045006000450060004500Close and Latch Rating, Amps asym.9000900090009000T able 3. Electrical Data (Control)DescriptionRatingNominal operating voltage (50/60 Hz only) (Vac)120240Operating voltage range (Vac)95-130190-260Closing-motor current (A)1.9.7Switch response time, opening (sec) 4.0 4.0Switch response time, closing (sec)0.50.5*The 125 kV BIL switch and the 22.0 kV switch are rated for single bank switching only.3Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch /cooperpowerseriesT able 4. Basic NR and NRV Oil SwitchesDescriptionNominal/Maximum Voltage (kV)Continuous Current (A)Switch BIL (kV)Type NR Oil Switch 14.4/15.020095*Type NRV Oil Switch20.060125* 125 kV BIL option available for standard NR oil switchOrdering informationWhen ordering the Type NR electrically operated oil switch specify the Voltage Rating from Table 4. The basic Type NR oil switch is designed with a maximum operating voltage of 15.0 kV L -L with a continuous current rating of 200 A. The Type NRV oil switch is designed with a maximum operating voltage of 22.0 kV with a continuous current rating of 60 A.T able 5. NR / NRV Motor Control VoltageDescription120 Vac Actuating Motor (Standard)240 Vac Actuating MotorControl voltage requirementsSpecify the Type NR motor control voltage from Table 5. The Type NR oil switch is supplied with a 120 Vac motor control voltage as standard.T able 6. NR / NRV Switch BIL & Bushing Creep*DescriptionRating (kV)BIL (kV)Bushing Creep (in)NR Oil Switch 15.09512.0NR Oil Switch 15.09517.0NR Oil Switch 15.012516.0NRV Oil Switch22.012517.0Insulation and creep requirementsSpecify the NR oil switch insulation level and porcelain insulator creep using Table 6. The NR oil switch is designed with 95 kV BIL insulation level as a standard option with a porcelain bushing having 12 inches of creep. The 95 kV BIL insulation level is only available in the NR oil switch. The NRV oil switch has an insulation level of 125 kV BIL and a porcelain bushing with 17.0" of creep as a standard offering.T able 7. NR / NRV T ank OptionsDescriptionSwitch Rating (kV)Standard Tank 15.022.0Stainless Steel Tank 15.022.0Zinc Plated Tank15.022.0Specialized tank requirementsSpecify the required NR tank option from Table 7. The standard tank is manufactured from a mild formed steel and painted toprotect against the environment. There are available options for zinc plating and stainless steel tanks for highly corrosive and salt-fog contaminated environments.T able 8. NR / NRV Low Voltage ArresterDescriptionNone (Std)120 Vac Surge Arrester (Factory Installed)Surge protection requirementsThere is an available option for a factory-installed 120 Vac low voltage surge arrester to protect the motor control circuit from damaging effects of lightning. The arrester rating is determined by the motor control voltage. Contact the factory if a 240 Vac low voltage arrester is required.T able 9. NR / NRV Auxiliary SwitchDescriptionNone (Std)Auxiliary SwitchAuxiliary switch requirementsSpecify the Auxiliary switch from Table 9 if necessary for theswitching application. The Auxiliary switch is a SPDT switch, which allows the user to remotely obtain the close or open position of the Type NR oil switch.*Reference Figure 4 on page 9 for outline dimensions of the extra creep bushing"* Determined by motor control voltage4Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch/cooperpowerseriesT able 10. NR / NRV Hold SwitchDescriptionNone (Std)Hold SwitchHold switch requirementsSpecify the Hold switch from Table 10 if necessary for theapplication. The close or open signals supplied to the Type NR oil switch must be applied for a minimum of 4.5 seconds. Specify the Hold switch option from Table 10 if the capacitor switchingapplication requires a signal for less than 4.5 seconds. The close or open signal has to be applied for 1 second for proper operation of the Type NR oil switch.T able 11. Factory-wired ReceptaclesDescription5-pin/3-conductor receptacle for standard three-wire control 6-pin/6-conductor receptacle for auxiliary switchReceptacle assembly requirementsSpecify the type of receptacle from Table 11 for the switchingapplication. The receptacle assemblies are mounted in the bottom of the actuator housing and provide a convenient, weather-proof connection to switch the control circuits. Receptacles are supplied with 5-pin. 3-conductor or 6-pin, 6-conductor configurations. Reference Figure 2 for 5-pin or 6-pin receptacle orientations. Consult the factory for additional receptacle options.5-pin Receptacle6-pin ReceptacleFigure 2. Receptacle assembly schematic.* Consult factory for available receptacle options5Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch /cooperpowerseriesT able 13. Wildlife Protectors for T erminal BushingsDescriptionCatalog NumberNone (Std)–Wildlife Protectors (95 kV BIL Only)*CCM32A1Wildlife Protectors (125 kV BIL only)*CCM33A1Wildlife protector requirementsSelect required wildlife protectors based on the Type NR switch being ordered for the application. Wildlife protectors protect the energized terminals of the Type NR switch from incidental contact from wildlife, tree branches or line crews performed routinemaintenance of overhead equipment. Wildlife protectors must be ordered in a quantity of 2.T able 14. Mounting OptionsDescriptionCatalog NumberNone (Std)–NEMA ® X-Arm BrktHA00039Mounting option requirementsSelect the Type NR oil switch mounting method from Table 14. The standard Type NR switch is supplied with an integral bracket, which is used for pole-mounting or capacitor rack applications. A NEMA ®-style bracket is available for cross-arm applications.T able 12. Mating Plug and Conductor Cable OptionsDescriptionCatalog Number5-Pin Mating PlugCCR010P15-Pin / 3-Conductor Cable (6 ft)CCR003P65-Pin / 3-Conductor Cable (8 ft) CCR003P85-Pin / 3-Conductor Cable (10 ft) CCR003P105-Pin / 3-Conductor Cable (12 ft) CCR003P125-Pin / 3-Conductor Cable (14 ft) CCR003P145-Pin / 3-Conductor Cable (16 ft) CCR003P165-Pin / 3-Conductor Cable (18 ft) CCR003P185-Pin / 3-Conductor Cable (20 ft) CCR003P205-Pin / 3-Conductor Cable (22 ft) CCR003P225-Pin / 3-Conductor Cable (24 ft) CCR003P245-Pin / 3-Conductor Cable (26 ft) CCR003P265-Pin / 3-Conductor Cable (28 ft) CCR003P285-Pin / 3-Conductor Cable (36 ft) CCR003P366-Pin Mating PlugCCR009P16-Pin / 6-Conductor Cable (6 ft) CCR006P66-Pin / 6-Conductor Cable (8 ft) CCR006P86-Pin / 6-Conductor Cable (10 ft) CCR006P106-Pin / 6-Conductor Cable (12 ft) CCR006P126-Pin / 6-Conductor Cable (14 ft) CCR006P146-Pin / 6-Conductor Cable (16 ft) CCR006P166-Pin / 6-Conductor Cable (18 ft) CCR006P186-Pin / 6-Conductor Cable (20 ft) CCR006P206-Pin / 6-Conductor Cable (22 ft) CCR006P226-Pin / 6-Conductor Cable (24 ft) CCR006P246-Pin / 6-Conductor Cable (26 ft) CCR006P266-Pin / 6-Conductor Cable (28 ft)CCR006P286-Pin / 6-Conductor Cable (36 ft)CCR006P36Mating plug & conductor cable requirementsSpecify the type of mating plug and conductor cable configuration and length from Table 12 if required for the switching application.5-pin plugs accommodate up to 12 AWG wire and 0.375-0.500 inch O.D cables to allow connection to the 5-pin receptacle.6-pin plugs accommodate up to 16 AWG wire and 0.500-0.625 inch O.D cables to allow connection to 6-pin receptacles. The number of conductors tabulated for the receptacles in Table 12 above indicates the number of pins wired to the actuator terminal strip. Mating plugs are available as an accessory and should be ordered separately. Consult the factory for additional mating plug and conductor cable options.* Consult factory for additional Conductor C able options* Must be ordered in a quantity of (2)6Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch/cooperpowerseriesStandard Type NR Oil Switch Catalog Number ConfigurationThe standard Type NR and NRV configurations are provided below. If you need Engineered To Order (ETO) models, please contact your Eaton representative for details.Table 4-S witch TypeNR (15 kV)Type NR (15.0 kV) CCM17B2-GType NRV (22.0 kV)CCM75B2-GTable 5-Control Motor120 Vac (Std)Table 6-BIL & Creep*95 kV BIL (15.0 kV Only)Table 7-Tank OptionsStandard TankTable 8-L V Surge ArresterNone (Std)Table 9-Auxiliary SwitchNone (Std)Table 10-Hold SwitchNone (Std)Table 11-Receptacle5 -Pin / 3-Conductor (Std)Table 12-Plug & CableNone (Std)Table 13-Bird GuardsW/O Bird Guards (Std)Table 14-Mounting OptionsNone (Std)Table 4-S witch TypeNRV (22.0 kV)Table 5-Control Motor120 Vac (Std)Table 6-BIL & Creep*125 kV BILTable 7-Tank OptionsStandard TankTable 8-L V Surge ArresterNone (Std)Table 9-Auxiliary SwitchNone (Std)Table 10-Hold SwitchNone (Std)Table 11-Receptacle5 Pin / 3-Conductor (Std)Table 12-Plug & CableNone (Std)Table 13-Bird GuardsW/O Bird Guards (Std)Table 14-Mounting OptionsNone (Std)*Reference Figure 3 on page 8 for NR oil switch outline dimensions*Reference Figure 5 on page 10 for NRV outline dimensions7Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch /cooperpowerseriesFOR FACTORY-WIRED RECEPTACLEFigure 3. Outline dimensions of 95 kV BIL T ype NR oil switch with standard bushings, (15.0 kV Rating ONL Y).8Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch/cooperpowerseriesFigure 4. Outline dimensions of 95 kV BIL T ype NR oil switch with 17" creepage bushings, (15.0 kV Rating ONL Y).9Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch /cooperpowerseriesFOR FACTORY-WIRED RECEPTACLEFigure 5. Outline dimensions of 125 kV BIL T ype NR oil switch (15.0 and 22.0 kV).10Catalog Data CA230007ENEffective August 2015Electrically operated T ype NR oil switch/cooperpowerseriesCatalog Data CA230007EN Electrically operated T ype NR oil switchEffective August 201511/cooperpowerseriesElectrically operated T ype NR oil switch Eaton 1000 Eaton Boulevard Cleveland, OH 44122United States Eaton’s Cooper Power Systems Division 2300 Badger Drive Waukesha, WI 53188United States /cooperpowerseries© 2015 Eaton All Rights Reserved Printed in USA Publication No. CA230007EN Catalog Data CA230007EN Effective August 2015Eaton is a registered trademark.All other trademarks are property of their respective owners.For Eaton's Cooper Power series Type NR oil switch product information call 1-877-277-4636 or visit: /cooperpowerseries.。
交流柜智能控制器运行维护、操作说明及注意事项 交流柜巡视内容(正常运行时)
按键操作说明 查看信息 注意事项
本站N0.63 1#交流进线屏、NO.64 2#交流进线屏ATS控制器均采用厦控XKQE型智能控制器。 正常运行时:(自动方式下) 方式一:两个所变均有电,1号站用变带低压交流屏一段母线,2号站用变带低压交流屏二段母线:此时站用变低压侧0381、0382、0383、0384断路器均在合位。此时两个低压交流进线屏的XKQE智能控制器面板上的电源指示灯N、R应均发绿光且无闪烁,面板上闭合指示灯N应发绿光且无闪烁。 方式二:1号站用变带低压交流屏一、二段母线:站用变低压侧0381、0383断路器应均在合位,0382、0384断路器均在分位。此时N0.63 1#交流进线屏的XKQE智能控制器面板上的电源指示灯N应发绿光且无闪烁,面板上闭合指示灯N应发绿光且无闪烁;NO.64 2#交流进线屏XKQE智能控制器面板上的电源指示灯R应发绿光且无闪烁,面板上闭合指示灯R应发绿光且无闪烁。 方式三:2号站用变带低压交流屏一、二段母线:站用变低压侧0382、0384断路器应均在合位,0381、0383断路器均在分位。此时N0.63 1#交流进线屏的XKQE智能控制器面板上的电源指示灯R应发绿光且无闪烁,面板上闭合指示灯R应发绿光且无闪烁;NO.64 2#交流进线屏XKQE智能控制器面板上的电源指示灯N应发绿光且无闪烁,面板上闭合指示灯N应发绿光且无闪烁。 “电源指示灯”哪个发绿光且无闪烁,就说明哪个电源正常;“闭合指示灯”哪个发绿光且无闪烁,就说明哪个电源投入工作。 交流馈线屏上已合断路器的指示灯应发红光且无闪烁。
按键功能说明: 1、“N电源投入按钮”用于电动投入常用电源(电动方式下)。 2、“R电源投入按钮”用于电动投入备用电源(电动方式下)。 3、“主菜单按钮”用于进入菜单。 4、“选择按钮”用于子菜单光标切换。 5、“确定按钮”用于菜单及设置确定。 6、“返回按钮”用于退出菜单及设置。 7、密码默认为:8888
(1) 按“主菜单”键进入主菜单后可以看到有①“供电方式”:有市电——市电、市电——发电机两种模式,按确认键进入相应模式子菜单,里面可以选择手动、电动、自动三种操作模式;在自动模式下可以进行自动模式的一些相应参数设置 ②选择“查询及设置”可以看见电压校准、初始时间设置、故障记录查询、故障记录清除、转换次数查询、转换次数清零、设置状态查询、出厂状态查询、密码修改、通讯设置。故障记录; ③选择“恢复出厂状态”,可以恢复至出厂设置;
1、XKQE智能控制器面板上的“N”为常用电源,“R”为备用电源。 2、一个面板上的“电源指示灯”可以两个同时亮,但“闭合指示灯”一个面板上同一时刻只能有一个灯亮,如同一面板上两个“闭合指示灯”都亮,就说明XKQE智能控制器已故障,此时应更换XKQE智能控制器。 3、在进行ATS手动操作时要先在XKQE智能控制器里设置成手动方式才可进行ATS的手动操作,ATS的“A”为常用电源,“B”为备用电源。 特别重要: 1、N0.63 1#交流进线屏的“N”常用电源为“1号站用变”,“R”备用电源为“2号站用变”。 2、N0.64 2#交流进线屏的“N”常用电源为“2号站用变”,“R”备用电源为“1号站用变”。 正常运行时,交流进线屏上的电压表显示的电压应在198V~242V之间。
日期: 填写人: 审核人:
直流馈线屏接地选线装置运行维护、操作说明及注意事项 直流屏巡视内容(正常运行时)
按键操作说明 查看信息 注意事项
本站直流接地选线装置运行时: 1、电源:灯为绿灯,装置电源正常时常亮,装置电源故障或无电时熄灭 2、运行:灯为绿灯,装置正常运行时常亮。 3、故障1:当Ⅰ段母线过、欠压或对地绝缘电阻下降到设定值时,故障1指示灯亮,正常运行时熄灭。 4、故障2:当Ⅱ段母线过、欠压或对地绝缘电阻下降到设定值时,故障2指示灯亮。,正常运行时熄灭。 5、串口1:串口1通信指示灯,红闪为发送,绿闪为接收。 6、串口2:串口2通信指示灯,红闪为发送,绿闪为接收。7、背光:用于调节显示屏明暗度。 8、每个直流馈线屏上有每个相应馈线屏的母线电压和负荷电流,已合空开上方的指示灯应为红色常亮。 1、“←↑→↓按钮”用于调整菜单光标。 2、“+1、 -1”用于修改设置时数值增加和减少。 3、“确定按钮”:功能确认键。 4、“取消按钮”:返回或功能取消键。 5、同时按住“取消”和“确认”键5秒钟,装置将复位。
(1) 按“确认”键进入主菜单后可以看到有①控制:其子菜单中有:手动检测、不在手动、在线/离线、空接点测试;②信息:其子菜单中有:开关量总览、母线电压遥测、支路漏电流、支路接地电阻;③串口:其子菜单中有:串口波特率、规约设置、串口测试;④参数:其子菜单中有:系统参数、报警参数、支路参数;⑤设置:其子菜单中有:输入密码、退出维护、保存参数、遥测整定;⑥告警⑦记录⑧其它:其子菜单中有:系统时钟、V/F转换零点、传感器零漂、从机信息
注意事项:运行人员只可对“直流屏接地选线装置”进行“告警”、“记录”、“信息”查看,不可对其它项进行设置更改。 正常运行时直流馈线屏上的电压表显示的范围应在198V~242V之间
日期: 填写人: 审核人:
一体化电源监控系统运行维护、操作说明及注意事项 直流屏巡视内容(正常运行时)
按键操作说明 查看信息 注意事项
一体化电源监控系统: 1、进入一体化电源监控系统后,可查看一体化电源系统的所有检测监控单元的信息,其信息包括:测量值、状态信息、控制信息。 (1)测量值:可以看到相应单元的电压、电流、接地电阻(如有接地电阻)信息。 (2)状态信息:可以看到相应单元的开关状态。 (3)控制信息:设备的控制信息。
1、此装置为电脑触屏,只要点击相应位置即可进入相应界面。 2、在桌面上点击“快捷方式到DF0241C”图标即可进入一体化电源系统。
(1) 点击相应设备进行查看,看是否有告警信息,另外在屏幕最下方的“告警记录”也有所有告警信息。 注意事项: 1、运行人员只可进行查看,不可更改任何东西。 2、在进行文件下载、上传文件时,请保持正常供电,否则可能导致设备运转异常。 3、正常运行时此屏上的电池电压表显示的电压范围应在198V~242V之间。
日期: 填写人: 审核人:
UPS电源运行维护、操作说明及注意事项 UPS屏巡视内容(正常运行时)
按键操作说明 查看信息 注意事项
本站DF0501—10KVA STS静态切换开关运行时(逆变优先): 1、逆变输入正常:正常时绿灯亮,故障时红灯亮。 2、旁路输入正常:正常时绿灯亮,故障时红灯亮。 3、故障:正常时绿灯亮,故障时红灯亮。 4、过载:正常时灯灭,故障时红灯亮。 5、逆变供电:逆变供电时绿灯亮,否则灯灭。 6、旁路供电:旁路供电时绿灯亮,否则灯灭。 7、蜂鸣器拨码开关:置于上位(正常)时,有故障时蜂鸣器蜂鸣告警;置于下位(消音)时,屏蔽蜂鸣器告警。平时应置于上位(正常) 8、优先供电拨码开关:置于上位(逆变优先)时,逆变优先供电优先;置于下位(旁路优先)时,旁路供电优先。平时应置于上位(逆变优先)。 本站DF0523B—220/10KS UPS电源模块运行时: 1、运行:为双色灯,绿灯每秒钟闪烁一次,表示监控程序运行正常,红灯亮表示监控处于维护状态,可以下载更新监控程序。 2、通信:为双色灯,绿灯亮为串行口有数据接收,红灯亮为串行口有数据发送。 3、故障:正常系统出现故障告警时点亮。 4、对比度:通过该孔调节电位器可以改变液晶屏显示的对比度。 正常运行时: UPS交流输入开关4QF12(4QF22)、UPS直流输入开关4QF11(4QF21)、旁路开关4QF13(4QF23)、#2逆变总输出开关4QF25均应处于“闭合”位置 ;#1逆变总输出4QF15、#1检修开关4QF16均应处于分位。括号外为#1 UPS电源系统,括号内为#2 UPS电源系统。
装置面板的薄膜键盘包含: 1、取消、+、-、(、(、确认六键。其中: +、-键:修改系统参数数据(只有在有光标显示的状态下); 2、(键:左右移动光标的位置;或翻屏、移动光标条; 3、(键:上下移动光标的位置;或翻屏、移动光标条; 4、取消键:放弃当前操作或返回上一级菜单; 5、确认键:确认当前操作或进入下一级菜单。 6、同时按下取消键和确认键并保持5秒,可将UPS单元复位。
1、主界面可以看到:系统型号、公司名称、软件版本信息及当前时间;系统信息画面显示系统一些重要信息:逆变电压、逆变电流、直流电压、旁路电压、逆变频率、负载比例以及系统的运行状态。 2、主菜单可以看到:(1)信息:其子菜单包括:模拟量列表、开关量列表、运行信息;(2)控制:其子菜单包括:逆变器开关机、逆变旁路切换,可进行相应操作;(3)设置:其子菜单包括:密码、保存、参数、串口、时间、其它,可进行相应设置;(4)告警;(5)事项;(6)记录
1、正常情况下,屏体背部的检修开关务必处于断开状态。 2、当需要对逆变模块进行检修或者维护时,可将检修开关投入,但必须按照以下顺序操作: ⑴、断开UPS交流输入开关4QF12、4QF22,并断开UPS直流输入开关4QF11、4QF21 ⑵、等待一分钟,逆变模块前面板的故障灯点亮,查询逆变器处于旁路供电状态。 ⑶、闭合机屏背部的#1检修开关4QF16。 ⑷、断开旁路开关4QF13、4QF23、和#2逆变总输出开关4QF25。 ⑸、此时系统工作在检修状态。 ⑹、拆除模块背部所有接线。 ⑺、拆下逆变电源模块进行检修。 3、当模块检修完毕后,应严格按照以下顺序恢复系统。 ⑴、将逆变电源模块安装到指定位置,并按照图纸恢复背部所有接线。 ⑵、闭合旁路输入开关4QF13、4QF23和#2逆变总输出开关4QF25。 ⑶、查询逆变器处于旁路供电状态。 ⑷、断开机屏背部的检修开关4QF16。 ⑸、投上交流输入开关4QF12、4QF22,投上直流输入开关4QF11、4QF21。 4、、正常运行时UPS电源屏上交流输入电压表显示的范围为342V~418V;直流输入电压表显示的范围为198V~242V之间。
日期: 填写人: 审核人:
直流充电屏及直流进线联络屏运行维护、操作说明及注意事项 巡视内容(正常运行时)
按键操作说明
