万全服务器的RAID组建步骤全服务器+板载RAID配置方法(doc 9页)

raid 配置流程RAID，即Redundant Array of Independent Disks（独立冗余磁盘阵列），是一种数据存储技术，能提供更高的数据可用性和更高的性能。

在RAID中，多个硬盘组成一个数组，通过不同的组合方式，实现数据的冗余备份和/或性能的提升。

以下是RAID配置的流程：第一步：选择合适的RAID级别RAID有多种级别，从简单的RAID 0到更高级的RAID 5、RAID 6和RAID 10。

每种级别都有不同的特点和用途，因此在配置RAID之前，需要根据实际需求选择合适的级别。

RAID 0：提升性能，不提供冗余备份。

RAID 1：提供数据冗余备份，但不提升性能。

RAID 5：提供数据冗余备份和性能提升。

至少需要3块硬盘。

RAID 6：提供更高的数据冗余备份和性能提升。

至少需要4块硬盘。

RAID 10：提供最高级别的数据冗余备份和性能提升。

至少需要4块硬盘，通常需要更多。

第二步：选择硬盘选择合适的硬盘是配置RAID的关键。

硬盘的类型、大小、速度和容量都会影响RAID的性能和可用性。

硬盘类型：RAID可以使用机械硬盘（HDD）或固态硬盘（SSD）。

SSD的速度比HDD更快，但成本更高。

如果需要更高的性能，可以考虑使用SSD。

硬盘大小：选择合适的硬盘大小可以最大化使用存储空间。

如果使用不同大小的硬盘，RAID将以最小的硬盘为基准，这可能导致存储空间的浪费。

硬盘速度：硬盘速度也会影响RAID的性能。

选择速度较快的硬盘可以提高RAID的速度。

通常，选择具有更高转速和更大缓存的硬盘可以提高RAID的性能。

第三步：安装软件或硬件RAID安装软件或硬件RAID可以实现RAID的配置。

软件RAID通过主机的CPU来处理RAID操作，而硬件RAID则使用专用RAID卡。

硬件RAID通常提供更高的性能，但成本更高。

在安装RAID之前，需要确保计算机或服务器中有足够的空间来安装RAID卡或空闲SATA端口。

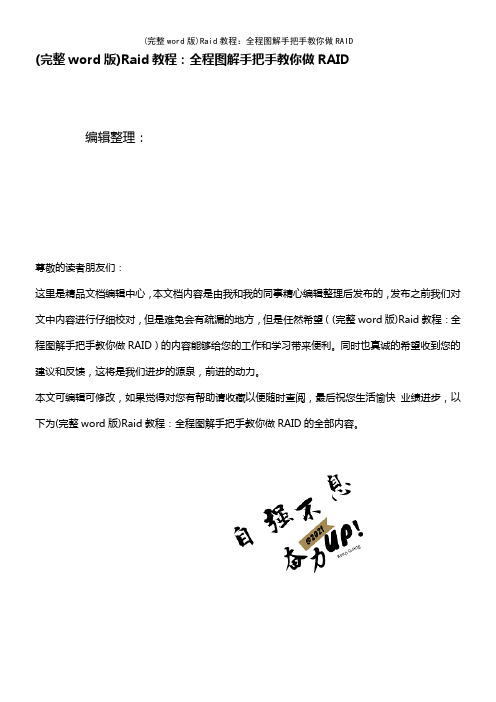

(完整word版)Raid教程：全程图解手把手教你做RAID编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word版)Raid教程：全程图解手把手教你做RAID）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)Raid教程：全程图解手把手教你做RAID的全部内容。

Raid教程：全程图解手把手教你做RAID 说到磁盘阵列(RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时,却无从下手.本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍,还是先来简要回顾一下有关磁盘阵列的理论知识,这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。

做RAID的详细步骤加图文（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）开机自检过程中出现ctrl+c提示，按ctrl+c进入1、在SAS1064E上回车进入如下菜单●RAID Properties ：创建、管理阵列●SAS Topology ：查看物理磁盘及RAID配置信息●Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）2、选择RAID Properties，出现3个选项（如果已经配置了RAID，会出现4个选项，请参阅“其他操作说明1”）：●create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME V olume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化3、选择create IM V olume，出现如下create new array--SAS1064E的菜单：光标移动到第一块盘，RAID DISK下方[NO]，（配置raid前为No），按空格/减号，弹出一个菜单：●M 保留数据，并迁移到新建的RAID1● D 删除数据，创建一个全新的RAID1选择M，之后返回上级菜单，RAID DISK状态变为Yes4、接着光标移动到第二块盘，RAID DISK下方[NO]，按空格/减号，使其RAID DISK状态变为Yes5、按C，创建阵列6、选Save changes then exit this menu。

退出RAID1的配置，同步会自动在后台开始执行。

其他操作说明：1、配置过RAID之后，进入RAID Properties会多出一行选择：View Existing Array：●View Existing Array: 查看已有阵列●Create IM V olume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘●Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘●Create IS V olume：创建集成Striping，即2到8块盘的条带化选择View Existing Array--〉Manage Array（这里可以看到同步进度）出现如下菜单：●Manage Hot Spare：配置热备盘●Synchronize Array （Y：开始同步，N：放弃同步）●Activate Array ：激活阵列●Delete Array ：删除阵列2、主菜单：Adpater Properties--SAS1064E描述RAID Properties ：创建、管理阵列SAS Topology：查看物理磁盘及RAID配置信息Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）3、tips：所有黄色菜单可选;白色的菜单不可选,如果选了就会出帮助信息。

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

RAID配置全程二、RAID 制作如何制作RAID呢?第一步：一般板载RAID控制器在主板BIOS中都会有控制器的开启与关闭选项，以及制作RAID所必备的RAID BIOS的开关选项，将他们设置开启并保存BIOS后，在开机自检时，在IDE设备检测结束后，会有RAID BIOS自检界面出现，按提示按特殊键进入RAID BIOS 进行创建、删除、数据恢复等操作。

设置Block Size（区块大小），一般选64K至128K即可，区块大对于大文件的读取和大型游戏或程序的运行有益，而区块小，对于小文件读取或建立Web、BBS服务器等有益。

然后保存RAID，要注意的是一担磁盘被组建成RAID后磁盘上原有的数据将全部被抹除；第二步：在安装操作系统时要让操作系统能够正确识别已创建的RAID，并能在其上进行系统的安装，Windows 2000以前的操作系统由于架构关系在此及以下步骤就没有相关设置了，而Windows 2000 / XP / 2003等操作系统在安装一始就需要按提示按F6键告知安装程序，有RAID设备需要手动安装驱动程序。

第三步：按下F6后，系统没有任何提示，也不会中断系统的硬件检测过程，而是在全部自检完毕后，会进入手动驱动安装界面。

此时，将主板附件中的软盘驱动程序放入软驱内，按S键开始手动驱动安装；提示软驱内插入软盘，按回车键确认；安装程序会读取软盘内的驱动，并以列表形式列出。

由于受到安装程序的限制，列表中的驱动最多只能显示四项，如驱动大于四项的，可按上下键移动显示框，来显示列表中的全部驱动。

加载完成后，继续操作系统安装过程时就能正确识别RAID和正确的磁盘容量，利用Windows安装程序自带的分区及格式化工具可进行分区及格式化并在RAID上安装操作系统。

注意：在Windows全部安装尚未完成时，切勿将软盘从软驱内取出，因为在安装过程中还要多次读取软盘上的驱动。

另外，如果出现以下画面是请不要紧张，按确定即可，这是由于某些旧版本的驱动程序尚未通过微软的徽标认证，但是不会对使用造成任何影响的。

联想万全塔式服务器RAID5创建教程（T280）1、三块硬盘，做RIRD5，在服务器重启的过程中会提示按ctrl+M进入RAID配置界面（各厂家服务器进入RAID配置界面的组合键不一样，要根据提示操作）2、这是会出现7个菜单：一：configure 二：initialize 三：objects 四：format五：rebuild 六：check consistency 七：reconstruct3、先择第一项：configure 按回车出现5个菜单：一：easy configuration 二：new configuration 三：view/add configuration四：clear configuration 五：specify bootable logical drive4、选择第二项：new configuration 按回车后出现一对话框：选择yes 回车出现另外一个对话框new configuration array menu ：有几块硬盘会出现几个ready (这里有三块，所以出现三个ready),将光标移动到第一个ready上，按空格，移动到第二个ready上，按空格，移动到第三个ready上，按空格，这时三块硬盘前都会出现ONLIN ,后边出现闪烁的字符：如：001-01 001-02 001-035、按回车，所有闪烁的字符不再闪烁，按F10出现对话框select configurable array：对话框中出现A-01,按空格后，编辑框出现span-1字符6、按F10，出现logical drives configured 对话框，左下角还会出现一个logical drives01对话框，选择对话框中的Accept, 回车会提示save configuration 选择yes ,按任意键回到主菜单，选择主菜单中的第二项：initialize ，回车后出现logical drives1，按空格选中此项，按回车对新建的raid 进行初始化，此过程需要一定的时间，请耐心等待，初始化完成后，重启服务器进行操作系统的安装，安装过程与平时PC的安装一样。

联想万全服务器的RAID组建步骤全服务器+板载RA ID(集成LSI+MEGA+RAID+)配置方法万全服务器板载RAID（集成L S I M E G A R A I D ）配置方法适用于以下机型的板载sata RAID 配置：在系统P O S T（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为 Ctrl＋E）进入S A T A R A I D管理工具界面注:如果自检时没有该提示，可以在进b i o s下main或b o ot菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo查看。

Configure（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置或增加阵列。

clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成O N L I N的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现sp an-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面,Size 为阵列容量选择项，默认为最大值。

RAID配置教程详解
RAID是Redundant Array of Independent(or Inexpensive)
Disks(冗余硬盘阵列)的缩写，它是一种高可靠的软件磁盘阵列技术，有效地提高了硬件、软件系统的数据读写性能及存储容量。

RAID可以将多块硬盘按指定的技术拼接成一个逻辑卷，具有更高的存储效率、更低的数据损坏风险，满足系统对高可靠性、高容量、高性能的要求。

1）安装驱动：在安装RAID硬件之前，需要先装驱动，为硬件与操作系统建立桥梁。

2）安装RAID硬件：将选购的RAID硬件安装到主机上，打开服务器箱，将RAID卡安装到主板上，安装完成后，关闭服务器箱，开机前检查硬件安装状况无误，再接入硬盘、电源线、数据线。

3）初始化RAID：硬件安装完成后，即可进入RAID控制器的管理界面，将存储磁盘分为一个或多个磁盘阵列，并可设定阵列的模式，如RAID0、RAID1、RAID5等，并设置磁盘阵列镜像、检查数据可靠性、设置热备份等。

4）安装系统：RAID硬件的设置完成后，可安装系统，安装时可以选择RAID驱动，安装完成后，系统会自动识别RAID阵列、磁盘，然后可正常使用。

5）数据备份：RAID数据必须定期备份，为了能够恢复RAID阵列，应定期备份重要数据，以免发生硬件故障时，系统数据失去。
