DELL服务器阵列卡配置

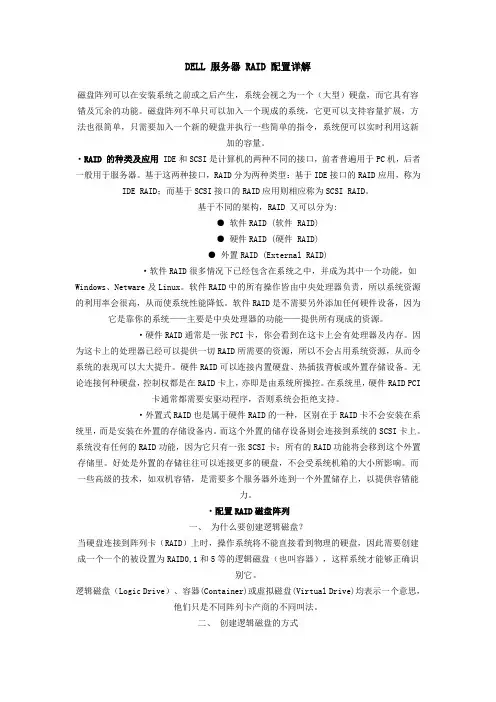

DELL 服务器 RAID 配置详解磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。

磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。

·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。

基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。

基于不同的架构，RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。

软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。

软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。

·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。

因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。

硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。

无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。

在系统里，硬件RAID PCI 卡通常都需要安驱动程序，否则系统会拒绝支持。

·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。

而这个外置的储存设备则会连接到系统的SCSI卡上。

系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。

Dell服务器通过BIOS配置RAID的方法
适用机型：
T140/T340/T440/T640/R240/R340/R440/R540/R64 0/R740/R840/R940/M640
注意：如果硬盘中已存放有数据，请在配置阵列之前做好数据备份。

1.开机按F2进入System Setup管理界面
2.选择Device Settings
3.选择Integrated RAID controller 1:DELL PERC<RAID卡型号> Configuration Utility
4.选择Main Menu
5.选择Configuration Management
6.选择Create Virtual Disk
7.通过Select RAID level先选择需要创建的RAID级别后，点击Select Physical Disks进入选择物理磁盘
Unconfigured Capacity（默认）: 指使用未配置的磁盘空间创建虚拟磁盘
Free Capacity: 指使用已有磁盘组的剩余空间创建虚拟磁盘
8.根据实际情况选择硬盘的类型和接口并勾选需要配置阵列的物理硬盘后，点击Apply Changes
9.在Configure Virtual Disk Parameters下填写VD的名称、大小、条带大小、读写策略、初始化（默认是no）等，设定完成后点击Create virtual Disk
（如果没有特殊要求，仅填写VD名称及大小，其他默认）
10.点击OK即可完成RAID创建。

DELL服务器RAID配置详细教程RAID（Redundant Array of Independent Disks）是一种数据存储技术，可以将多个硬盘组合在一起，提高数据存储性能和可靠性。

DELL服务器作为一种常见的企业级服务器，具有强大的性能和稳定性。

本文将详细介绍如何在DELL服务器上配置RAID，以实现数据备份和磁盘容量扩展的功能。

一、准备工作在开始配置RAID之前，首先需要准备好以下工作：1. 确认服务器型号和RAID卡型号：不同型号的服务器和RAID卡可能支持的RAID级别和配置方式有所不同，需要事先了解清楚。

2. 选择合适的硬盘：RAID技术要求多个硬盘来组成磁盘阵列，硬盘的容量和速度要相对一致，建议选择同一型号的硬盘。

3. 备份重要数据：在配置RAID之前，务必备份好服务器上的重要数据，以免配置过程中误操作导致数据丢失。

二、进入RAID配置界面1. 开机进入BIOS设置界面：通电启动服务器，在启动画面出现时按下相应的按键（通常是F2或Del键）进入BIOS设置界面。

2. 找到RAID配置选项：在BIOS设置界面中，定位到“RAID Configuration”或类似的选项，进入RAID配置界面。

三、创建RAID阵列1. 选择RAID级别：在RAID配置界面中，选择要创建的RAID级别，如RAID 0、RAID 1、RAID 5、RAID 10等，不同级别具有不同的特点和适用场景。

2. 选择硬盘：在RAID配置界面中，选择要加入RAID阵列的硬盘，根据需要选择合适数量的硬盘并添加到阵列中。

3. 配置RAID参数：根据实际需求配置RAID参数，如阵列名称、缓存策略、读写策略等。

4. 创建RAID阵列：确认配置无误后，选择“Create RAID Array”或类似选项，开始创建RAID阵列，等待进度条完成。

四、配置RAID管理1. 查看RAID阵列信息：创建完成后，可以查看RAID阵列的详细信息，包括阵列状态、可用容量、硬盘数量等。

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

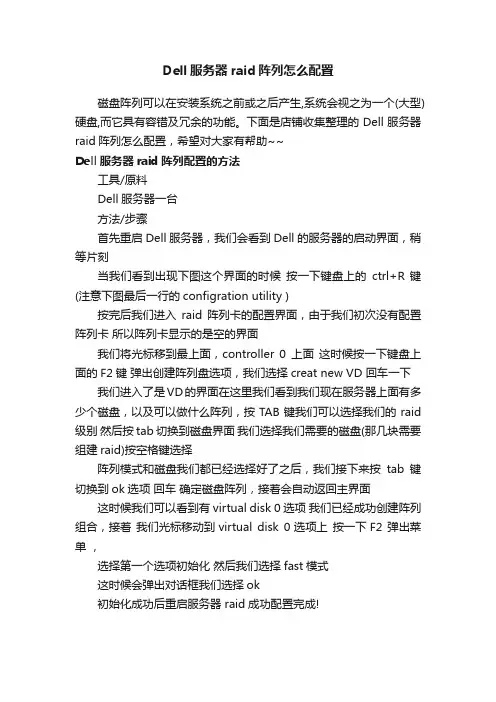

Dell服务器raid阵列怎么配置
磁盘阵列可以在安装系统之前或之后产生,系统会视之为一个(大型)硬盘,而它具有容错及冗余的功能。

下面是店铺收集整理的Dell服务器raid阵列怎么配置，希望对大家有帮助~~
Dell服务器raid阵列配置的方法
工具/原料
Dell服务器一台
方法/步骤
首先重启Dell服务器，我们会看到Dell的服务器的启动界面，稍等片刻
当我们看到出现下图这个界面的时候按一下键盘上的ctrl+R 键(注意下图最后一行的configration utility )
按完后我们进入raid阵列卡的配置界面，由于我们初次没有配置阵列卡所以阵列卡显示的是空的界面
我们将光标移到最上面，controller 0上面这时候按一下键盘上面的F2键弹出创建阵列盘选项，我们选择creat new VD 回车一下我们进入了是VD的界面在这里我们看到我们现在服务器上面有多少个磁盘，以及可以做什么阵列，按TAB键我们可以选择我们的raid 级别然后按tab切换到磁盘界面我们选择我们需要的磁盘(那几块需要组建raid)按空格键选择
阵列模式和磁盘我们都已经选择好了之后，我们接下来按tab键切换到ok选项回车确定磁盘阵列，接着会自动返回主界面这时候我们可以看到有virtual disk 0选项我们已经成功创建阵列组合，接着我们光标移动到virtual disk 0选项上按一下F2 弹出菜单，
选择第一个选项初始化然后我们选择fast模式
这时候会弹出对话框我们选择ok
初始化成功后重启服务器 raid成功配置完成!。

DELL R210（S100-S300阵列卡）阵列设置教程创建磁盘，首先需要将磁盘初始化。

光标移至Initialize Physical Disk(s)选回车用INS插入键将需要配置虚拟磁盘的硬盘选中按C键初始化硬盘初始化完选Create Virtual Disk选项。

开始创建虚拟磁盘用Ins插入键选中需要配置虚拟磁盘的硬盘（这里我们以raid1为例）选中raid1按回车选择热备，如果需要选择Dedicated，如果不需要配置选None用Ins插入键选择需要配置热备的硬盘。

按回车缓存的政策选择，选中读和写按C创建虚拟磁盘删除虚拟磁盘选中Delete Virtual Disk(s)按回车用Ins键插入需要删除的虚拟磁盘，按回车。

按C确认配置raid5，选中创建回车,用Ins键插入需要创建的磁盘选择raid5，回车配置热备这里选中None选择读/写策略按C创建选择交换虚拟磁盘顺序，选择Swap Two Virtual Disks.用Ins插入需要交换的虚拟磁盘管理全局热备选择 Manage Global Hot Spare(s)按回车有（创建和取消）两个选项用INS插入需要热备的硬盘按C创建移除热备硬盘用Ins插入需要移除的硬盘，按回车继续按C创建查看物理磁盘选择 View Physical Disk Details选项回车查看虚拟磁盘选择View Virtual Disk Detail回车当插入新的硬盘时，如果没有直接认到可以选择Rescan Disks重新扫描一下控制器选择回车，INT13 Boot Support默认为ON。

如果设置为OFF，raid卡不启用。

如果硬盘连到卡上将认不到硬盘。

Pause if Dearaded 当虚拟磁盘降级时中断启动Pause if Failed 当虚拟磁盘失败时中断启动机器重启。

D E L L服务器R A I D配置详细教程(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入 RAID 设置见面如下图名称解释：Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(VirtualDisk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical?Disk)：物理磁盘HS：HotSpare热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD?Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”CreateNewVD”创建新虚拟磁盘3、在RAID?Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至PhysicalDisks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，BasicSettings的VDSize中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VDSize栏，VDSize可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VDMgmt创建（可以参考第13步，会有详细说明）。

DELL服务器_RAID_磁盘阵列配置图解1) 第一当系统在自检的过程中显现一下提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。

3) 进入 "Container configuration utility",现在，你将要选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化。

(注意: 初始话硬盘将删去当前硬盘上的所有数据)4) 窗口便显现RAID卡的通道和连接到该通道上的硬盘，您能够使用"Insert"键选中需要被初始化的硬盘。

请注意窗口下面的关心提示。

5) 当您选择完成并按"Enter"键之后，系统键显现一下警告。

如果您确认，选择"Y"即可。

6) 硬盘初始化后就能够按照您的需要创建相应级不（RAID1,RAID0等）的容器了。

那个地点我们以RAID5为例去讲明如何样创建它。

在主菜单中(Main Menu)选中"Create container"并回车。

7) 用"insert"键选中需要用于创建Container的硬盘到右边的列表中去。

按下"Enter"。

8) 在弹出来的下窗口中用回车选择RAID级不，输入Container的卷标和大小。

其它均保持默认不变。

然后选择"Done"即可。

9) 这是系统会显现如下提示，即当那个"Container"没有被成功完成"Scrub"之前，那个"Container"是没有"冗余"功能。

10) 现在，您能够通过"Manage containers"选项选中相应的容器，检查那个"Container"的"Status"为"Scrub"。
