互换机基本配备重要内容及目的(1)理解互换机配备的措施。
(2)掌握CLI配备环境。
(3)掌握互换机的基本配备。
技术原则及规定１、互换机的配备措施配备互换机重要有五种措施：●控制台（Coｎｓolｅ口)●虚拟终端(Telnｅt）●ＴＦTP服务器●Ｗeb方式●网管工作站在上述五种措施中，互换机的第一次配备必须通过控制台方式进行。
在控制台方式下对互换机进行了有关配备(例如配备管理IP)后来,才可以使用其她配备方式管理互换机。
(1)控制台配备方式，其配备环节如下:第一步:设备连接。
在互换机关机的状况下,运用带RJ45连接器的配备电缆（Console线)将计算机的串口与互换机的Conｓｏle口相连。
如图5-1所示。
第二步:设立超级终端。
在Windowｓ操作系统中按照“开始→程序→附件→通讯→超级终端”环节,打开如图5－2界面，输入自定义的连接名称,然后单击“拟定”按钮。
当浮现5－3所示的界面后,选用连接互换机所用的PＣ端口。
配备电缆一般都是通过ＣＯM1来连，因此我们选用CＯＭ1。
图 5-2 通过超级终端连接互换机 图 ５-3 选择连接时使用的端口当浮现图5－４界面时，我们可以在“每秒位数”下拉列表框中选择９６０0，其她各项均采用默认值。
也可以直接单击“还原为默认值”按钮，然后单击“拟定”，此时显示图4-５超级终端界面。
至此,超级终端已经做好与互换机控制台连接的准备了。
图 5-４ 设立连接参数 图 5-5 超级终端界面第三步：接通互换机电源，持续按几次“回车”键。
在ＰC 机超级终端界面中就会显示互换机的开机信息，并进入互换机的配备模式选择菜单。
第四步：选择配备和管理互换机的方式。
按回车,进入命令行配备方式（C ＬI:Ｃomm ａn ｄ－Lin ｅ Interface)。
由于控制台方式不需要占用互换机的网络带宽,因此又称为带外管理方式。
(2)通过Telne ｔ配备Telnet是基于TCP/IP的合同,如果互换机已经用控制台方式配备了管理IP，就可以使用PC的Teｌnｅt程序远程登录互换机并进入互换机的命令行配备模式(CLI）。
交换机的配置及应用实验交换机是计算机网络中用于连接多台计算机设备的网络设备，它可以根据MAC 地址将数据包转发到目标设备。
交换机可以提供更高的网络带宽和更低的延迟，因此被广泛应用于企业、学校等场合。
对于交换机的配置及应用实验，可以从以下几个方面进行回答：1. 交换机基本配置：在实验中，首先需要连接交换机和计算机设备，可以通过网线将交换机的端口与计算机设备的网卡插口相连接。
然后，进入交换机的管理界面，进行基本配置。
配置的内容可以包括IP地址、子网掩码、网关等，以便与其他计算机设备进行通信。
另外，还可以配置VLAN（虚拟局域网）来实现网络的划分以及端口的隔离，提高网络的安全性和管理性。
2. 交换机的应用实验：2.1. 局域网组网实验在一个实验室环境中，可以使用交换机将多台计算机设备组成一个局域网。
在这种情况下，交换机负责转发局域网内的数据包，并根据MAC地址将数据包发送到目标设备。
通过这个实验，可以验证交换机的转发能力和带宽。
2.2. VLAN划分实验在一个企业网络中，可以使用交换机的VLAN功能来划分不同的网络。
例如，将财务部门的计算机设备划分到一个VLAN中，将销售部门的计算机设备划分到另一个VLAN中。
通过这个实验，可以验证VLAN的隔离能力和安全性。
2.3. 交换机与路由器的连接实验在一个大型网络中，通常会使用交换机与路由器相连接，以实现不同子网之间的通信。
在这种情况下，交换机负责局域网内的转发，而路由器负责不同子网之间的转发。
通过这个实验，可以验证交换机和路由器之间的互通性和数据包转发性能。
2.4. 交换机的链路聚合实验在一个高带宽环境中，可以使用交换机的链路聚合功能来实现带宽的合并。
通过将多个物理接口绑定成一个聚合接口，可以提高网络的带宽，并增加冗余性。
通过这个实验，可以验证交换机的链路聚合能力和带宽扩展性。
3. 交换机的故障排除及优化：在实际应用中，交换机可能会出现故障或者性能不佳的情况。
交换机配置的基本步骤一、连接交换机在进行交换机配置之前，首先要确保交换机与其他设备的连接正常。
可以通过网线将交换机与电脑或其他网络设备连接起来。
同时，还需要将交换机的电源插入电源插座，确保交换机能够正常工作。
二、设置管理IP地址交换机作为网络设备，需要拥有一个唯一的IP地址，以便进行管理和配置。
在交换机上，可以通过命令行界面或者Web界面来设置管理IP地址。
一般情况下，通过命令行界面的方式更为常用。
设置管理IP地址的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。
2. 进入全局配置模式，在该模式下可以配置交换机的各项参数。
3. 输入命令“interface vlan 1”来进入VLAN 1接口配置模式。
4. 输入命令“ip address x.x.x.x y.y.y.y”，其中x.x.x.x代表交换机的IP地址，y.y.y.y代表子网掩码。
5. 输入命令“no shutdown”来启用该接口。
6. 输入命令“exit”退出当前模式。
三、配置VLANVLAN是虚拟局域网的缩写，可以将一个物理局域网划分为多个逻辑上独立的子网。
配置VLAN可以提高网络的安全性和管理灵活性。
配置VLAN的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。
2. 进入全局配置模式。
3. 输入命令“vlan vlan-id”来创建一个VLAN，其中vlan-id代表VLAN的ID号。
4. 输入命令“name vlan-name”来为该VLAN设置一个名称。
5. 输入命令“exit”退出当前模式。
四、配置端口端口是交换机上与其他设备连接的接口，可以对端口进行配置以满足网络需求。
配置端口的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。
2. 进入全局配置模式。
3. 输入命令“interface interface-id”来选择一个端口进行配置，其中interface-id代表端口的ID号。

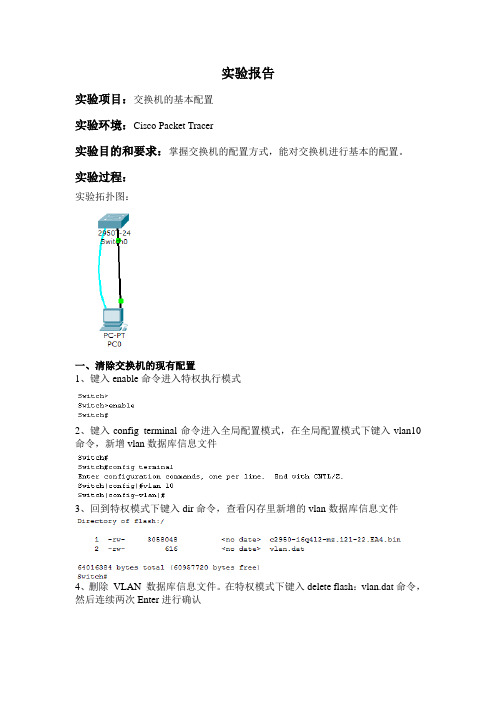

实验报告实验项目：交换机的基本配置实验环境：Cisco Packet Tracer实验目的和要求：掌握交换机的配置方式，能对交换机进行基本的配置。
实验过程：实验拓扑图：一、清除交换机的现有配置1、键入enable命令进入特权执行模式2、键入config terminal命令进入全局配置模式，在全局配置模式下键入vlan10命令，新增vlan数据库信息文件3、回到特权模式下键入dir命令，查看闪存里新增的vlan数据库信息文件4、删除VLAN 数据库信息文件。
在特权模式下键入delete flash：vlan.dat命令，然后连续两次Enter进行确认5、从NVRAM删除交换机启动配置文件6、使用show vlan命令检查是否确实删除vlan配置vlan信息仍在交换机上。
执行下一步骤予以清除。
7、重新加载交换机二、检查默认交换机的配置1、进入特权模式2、检查当前交换机配置发出show running-config命令，检查当前的运行配置发出show startup-config命令，检查当前NVRAM的内容发出show interface vlan1命令，检查虚拟接口VLAN1的特征发出show ip interface vlan1命令，检查虚拟接口VLAN1的特征3、使用show version命令显示Cisco IOS信息4、使用show interface fastethernet 0/18命令命令检查PC1 所用快速以太网接口的默认属性5、使用show vlan命令检查交换机的默认VLAN设置6、使用dir flash：或show flash命令检查闪存目录中的内容三、创建基本交换机配置1、进入全局配置模式，为交换机指定名称2、进入控制台线路配置模式，设置访问口令。
3、设置命令模式口令4、配置交换机的第3层地址在内部虚拟接口VLAN 99 上将交换机的IP 地址设置为172.17.99.11，子网掩码为255.255.255.0。
交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。
2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。
3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。
4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。
一般来说，常见的默认用户名是admin，密码可以是admin或空白。
5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。
输入VLAN的ID和名称，然后保存设置。
重复此步骤可以创建多个VLAN。
6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。
可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。
7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。
常见的端口模式有access（普通接入模式）和trunk（干道模式）。
选择相应的模式后保存设置。
8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。
可以设置最大允许连接的MAC地址数量、报警策略等。
9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。
可以根据需要对端口的速率进行限制。
10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。
有些交换机还需要重启才能使新配置生效。
11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。
可以通过ping命令或其他网络工具来测试不同设备之间的连通性。
12.备份配置：完成配置后，建议备份交换机的配置文件。
这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。
交换机的基本配置方法交换机是一种常用的网络设备，用于连接局域网中的计算机和其他设备。
交换机的基本配置是网络管理员必须掌握的技能，下面将就交换机的基本配置方法作简单介绍。
1. 连接交换机连接好电源、网线和天线或光纤之后，将电源开关打开，等到交换机指示灯正常亮起来后，交换机连接就完成了。
2. 进入交换机管理系统通过网线或串口连接交换机，使用Web管理、Telnet登陆等方式进入交换机管理系统。
3. 创建VLAN创建VLAN是为了将一个物理LAN划分成不同的逻辑LAN，以实现不同用户或应用间数据的隔离。
可以使用以下步骤创建VLAN： - 进入交换机管理系统。
- 找到VLAN的设置选项。
- 选择创建新的VLAN。
- 设定VLAN的ID（VLAN的编号），名称等信息。
- 将相应的端口加入VLAN。
4. 配置IP地址配置IP地址是为了使交换机可以通过网络被管理。
可以使用以下步骤配置IP地址：- 进入交换机管理系统。
- 找到IP地址的设置选项。
- 输入交换机的IP地址、子网掩码和网关等信息。
5. 配置端口配置端口是为了使交换机能够正确地传送数据包，可以使用以下步骤配置端口：- 进入交换机管理系统。
- 找到端口的设置选项。
- 配置端口的速度、双工模式、安全性等信息。
6. 配置QoSQos(Quality of Service)是为了实现网络流量的优化和控制，可以使用以下步骤配置QoS：- 进入交换机管理系统。
- 找到QoS的设置选项。
- 配置QoS的规则，限制和优先级等信息。
7. 配置STPSTP(Spanning Tree Protocol)是为了避免桥环，确保网络的可靠性，可以使用以下步骤配置STP：- 进入交换机管理系统。
- 找到STP的设置选项。
- 配置STP的类型，距离，优先级等信息。
总之，以上是交换机的基本配置方法的简单介绍，网络管理员们可以根据实际需要进行针对性学习和实践，提升自己的技能水平。
交换机的基本配置交换机的基本配置一、交换机的几种配置方法本部分包括以下内容：控制台远程登录其它配置方法本部分内容适用于交换机、路由器等网络设备。
控制台登录后，就可以对网络设备进行配置了。
说明：超级终端只需安装一次，下次再使用时可从“开始 | 程序 | 附件 | 通信 | 超级终端”中找到上次安装的超级终端，直接使用即可。
远程登录通过一台连接在网络中的计算机，用Telnet命令登录网络设备进行配置。
远程登录条件：1、网络设备已经配置了IP地址、远程登录密码和特权密码。
2、网络设备已经连入网络工作。
3、计算机也连入网络，并且可以和网络设备通信。
说明：远程登录的计算机不是连接在网络设备Console口上的计算机，而是网络中任一台计算机。
远程登录方法：在计算机的命令行中，输入命令“telnet 网络设备IP地址”，输入登录密码就可以进入网络设备的命令配置模式。
说明：远程登录方式不能用来配置新设备，新设备应该用控制台配置IP地址等参数，以后才能使用远程登录进行配置。
其它配置方法除了控制台和远程登录之外，还有其它一些配置方法配置网络设备。
1、TFTP服务器：TFTP服务器是网络中的一台计算机，你可以把网络设备的配置文件等信息备份到TFTP服务器之中，也可以把备份的文件传回到网络设备中。
由于设备的配置文件是文本文件，所以，你可以用文本编辑软件打开进行修改，再把修改后的配置文件传回网络设备，这样就可以实现配置功能。
你也可以用TFTP服务器把一个已经做好的配置文件上传到一台同型号的设备中实现对它的配置。
2、SSH：SSH是一种安全的配置手段，其功能类似于远程登录。
与T elnet 不同的是，SSH传输中所有信息都是加密的，所以如果需要在一个不能保证安全的环境中配置网络设备，最好使用SSH。
3、Web：有些种类的设备支持Web配置方式，你可以在计算机上用浏览器访问网络设备并配置。
Web配置方式具有较好的直观性，用它可观察到设备的连接情况。
---------------------------------------------------------------最新资料推荐------------------------------------------------------交换机的基本配置方法交换机的基本配置方法 1、交换机基础可管理的交换机也就是一台专用的计算机，必须有操作系统软件才能工作。
对交换机的管理和配置就是调用其操作系统软件（常称之为交换机的网络操作系统），通过命令行或图形界面来进行（1）配置交换机的途径①通过配置口步骤 1：把安装 Windows 操作系统的计算机用配置电缆与交换机的Console口连接起来步骤 2：① 在 Windows 中运行并设置超级终端单击开始程序附件通讯，然后单击超级终端，弹出 HyperTerminal 对话框，双击Hypertrm 图标，② 给连接选取图标、取名后单击确定按钮，出现如图所示的对话框，根据实际所用的计算机串口号选择连接时使用的端口。
③ 设置端口参数为比特率 9600bps、 8 位数据位、 1 位停止位、无校验和无流控步骤 3：开启交换机电源开关给交换机上电，之后就可以通过超级终端界面对交换机进行一些简单的配置和管理，如图所示。
输入正确的口令并回车，即可登录到交换机，就可以以命令行方式对交换机进行配置和管理注：也可以通过 Telnet 或 Web 或网管软件进行连接配置（2）命令行模式不同的命令需要在不同的命令模式下才能执行， Cisco 内1 / 4置命令行解释器常使用的 6 种命令模式如下。
（1）普通用户（User EXEC）模式（2）特权用户（Privileged EXEC）模式（3）全局配置（Global configuration）模式（4）接口配置（Interface configuration）模式（5）虚拟局域网参数配置（VLAN database）模式（3）交换机的基本配置①各模式进入/退出②帮助信息③常用验证命令显示交换机版本信息：show version 显示交换机当前配置信息：show running-config 显示交换机配置参数副本信息：show configure 显示端口状态：show interface 显示 MAC 地址表：show mac-address-table 显示 MAC 地址表记录的生存时间： show mac-address-table aging-time 显示 VLAN 端口状态： show ip interface 可达性测试：ping ip ④保存/删除交换机配置信息保存 flash 中的配置信息：交换机名#write memory ⑤交换机常用配置命令更改交换机名称：交换机名(config) #hostname newname 设置远程登录密码：交换机名 (config) #enable secret level 1 0 password 设置 VLAN 的名称：交换机名(config) # vlan 100 交换机名(config-vlan) # name newname 【配置步骤】『第一步』交换机命令行操作模式的进入.---------------------------------------------------------------最新资料推荐------------------------------------------------------基本输入：Switchenable Switch#configure terminal Switch(config) #interface fastethnernet 0/5 进入交换机 F0/5 的接口模式 Switch(config-if) #exit 退回到上一级操作模式Switch(config-if) #end 直接退回到特权模式『第二步』交换机命令行基本功能. 进入特权模式进入全局配置模式基本输入：Switch? Switch#co? 显示当前模式下所有以 CO 开头的命令 Switch#copy ? 显示 copy 命令后可执行的参数显示当前模式下所有可执行的命令【注意事项】 1. 命令行操作进行自动补充或命令简写时, 要求所简写的字母必须能够惟一区别该命令如 switch# conf 可以代表 configure, 但 switch #co 无法代表configure, 因为开头的命令有两个 copy 和 configure, 设备无法区别. 2. 注意区别每个操作模式下可执行的命令种类. 交换机不可以跨模式执行命令. 3. 交换机的命令操作模式主要有以下几种。
交换机的基本配置与管理交换机是一种网络设备，它可以连接多个计算机、服务器和其他网络设备，以便它们之间可以相互通信和共享资源。
在企业网络中，交换机的作用非常重要，因为它可以提高网络性能、安全性和可靠性。
本文将介绍交换机的基本配置与管理。
一、交换机的基本配置1. 确定交换机的IP地址IP地址是一个用于标识计算机或其他网络设备的数字标识符。
在配置交换机时，我们需要为其分配一个IP地址，以便管理员可以通过该地址访问交换机并对其进行管理。
具体步骤如下：（1）进入交换机控制台界面；（2）输入命令行“enable”进入特权模式；（3）输入命令行“configure terminal”进入全局配置模式；（4）输入命令行“interface vlan 1”进入VLAN 1接口配置模式；（5）输入命令行“ip address 192.168.0.1 255.255.255.0”为VLAN 1分配IP地址；（6）输入命令行“no shutdown”激活VLAN 1接口。
2. 配置VLAN虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分成多个逻辑子网的技术。
通过VLAN，我们可以将不同的计算机和网络设备划分到不同的逻辑子网中，以提高网络性能和安全性。
具体步骤如下：（1）进入交换机控制台界面；（2）输入命令行“enable”进入特权模式；（3）输入命令行“configure terminal”进入全局配置模式；（4）输入命令行“vlan 10”创建一个编号为10的VLAN；（5）输入命令行“name Sales”为该VLAN命名为Sales；（6）输入命令行“vlan 20”创建一个编号为20的VLAN；（7）输入命令行“name Marketing”为该VLAN命名为Marketing。
3. 配置端口端口是交换机上用于连接计算机和其他网络设备的接口。
在配置交换机时，我们需要对每个端口进行配置，以便它们可以正常工作。
实验五 交换机的基本配置【实验目的】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及用命令进行基本 的配置。
【背景描述】你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录交换机，了解、掌握交换机的命令行操作技巧，以及如何使用一些基本命令进行配置。
【需求分析】需要在交换机上熟悉各种不同的配置模式以及如何在配置模式间切换，使用命令进行基本的配置，并熟悉命令行界面的操作技巧。
【实验拓扑】图2- 1 实验拓扑图【实验设备】三层交换机1 台【预备知识】交换机的命令行界面和基本操作【实验原理】交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console 口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置交换机时必须利用Console 端口进行配置。
交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。
用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch>特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch#全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。
在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。
全局模式提示符为switch(config)#端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。
端口模式提示符为switch(config-if)#交换机的基本操作命令包括：Exit 命令是退回到上一级操作模式。
End 命令是指用户从特权模式以下级别直接返回到特权模式。
交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。
配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。
Hostname 配置交换机的设备名称。
当用户登录交换机时，你可能需要告诉用户一些必要的信息。
你可以通过设置标题来达到这个目的。
你可以创建两种类型的标题：每日通知和登录标题。
Banner motd 配置交换机每日提示信息motdmessage of the day。
Banner login 配置交换机登录提示信息，位于每日提示信息之后。
查看交换机的系统和配置信息命令要在特权模式下执行。
a)Show version 查看交换机的版本信息，可以查看到交换机的硬件版本信息和软件版本信息，用于进行交换机操作系统升级时的依据。
b)Show mac-address-table 查看交换机当前的MAC 地址表信息。
c)Show running-config 查看交换机当前生效的配置信息。
【实验步骤】第一步：交换机各个操作模式直接的切换Swtich>enable！使用enable 命令从用户模式进入特权模式Swtich#configure terminalEnter configuration commands, one per line. End with CNTL/Z.！使用configure terminal 命令从特权模式进入全局配置模式Swtich(config)#interface fastEthernet 0/1！使用interface 命令进入接口配置模式Swtich(config-if)#Swtich(config-if)#exit！使用exit 命令退回上一级操作模式Swtich(config)#interface fastEthernet 0/2Swtich(config-if)#endSwtich#！使用end 命令直接退回特权模式第二步：交换机命令行界面基本功能Switch> ?！显示当前模式下所有可执行的命令disable Turn off privileged commandsenable Turn on privileged commandsexit Exit from the EXEChelp Description of the interactive help system pingSend echo messagesrcommand Run command on remote switchshow Show running system informationtelnet Open a telnet connection tracerouteTrace route to destinationSwtich>en <tab>Swtich>enable！使用tab 键补齐命令Swtich#con?configure connect！使用？显示当前模式下所有以“con”开头的命令Swtich#conf tEnter configuration commands, one per line. End with CNTL/Z.Swtich(config)#！使用命令的简写Swtich(config)#interface ？！显示interface 命令后可执行的参数Aggregateport Aggregate port interfaceDialer Dialer interfaceFastEthernet Fast IEEE 802.3GigabitEthernet Gbyte Ethernet interfaceLoopback Loopback interfaceMultilink Multilink-group interfaceNull Null interfaceTunnel Tunnel interfaceVirtual-ppp Virtual PPP interfaceVirtual-template Virtual Template interfaceVlan Vlan interfacerange Interface range commandSwitch(config)#interfaceSwtich(config)#interface fastEthernet 0/1Switch(config-if)# ^ZSwitch#！使用快捷键“Ctrl+Z”可以直接退回到特权模式Switch#ping 1.1.1.1sending 5, 100-byte ICMP Echos to 1.1.1.1,timeout is 2000 milliseconds.. ^CSwitch#！在交换机特权模式下执行ping 1.1.1.1 命令，发现不能ping 通目标地址，交换机默认情况下需要发送5 个数据包，如不想等到 5 个数据包均不能ping 通目标地址的反馈出现，可在数据包未发出5 个之前通过执行快捷键“Ctrl+C”终止当前操作。
第三步：配置交换机的名称和每日提示信息Switch(config)#hostname SW-1！使用hostname 命令更改交换机的名称SW-1(config)#banner motd $！使用banner 命令设置交换机的每日提示信息，参数motd 指定以哪个字符为信息的结束符Enter TEXT message. End with the character '$'.Welcome to SW-1, if you are admin, you can config it.If you are not admin, please EXIT!$SW-1(config)#SW-1(config)#exitSW-1#Nov 25 22:04:01 %SYS-5-CONFIG_I: Configured from console by consoleSW-1#exitSW-1 CON0 is now availablePress RETURN to get startedWelcome to SW-1, if you are admin, you can config it.If you are not admin, please EXIT!SW-1>第四步：配置接口状态锐捷全系列交换机Fastethernet 接口默认情况下是10M/100Mbit/s 自适应端口，双工模式也为自适应（端口速率、双工模式可配置）。
默认情况下，所有交换机端口均开启。
如果网络中存在一些型号比较旧的主机，还在使用10Mbit/s 半双工的网卡，此时为了能够实现主机之间的正常访问，应当在交换机上进行相应的配置，把连接这些主机的交换机端口速率设为10Mbit/s，传输模式设为半双工。
SW-1(config)#interface fastEthernet 0/1！进入端口F0/1 的配置模式SW-1(config-if)#speed 10！配置端口速率为10MSW-1(config-if)#duplex half！配置端口的双工模式为半双工SW-1(config-if)#no shutdown！开启端口，使端口转发数据。
交换机端口默认已经开启。
SW-1(config-if)#description "This is a Accessport."！配置端口的描述信息，可作为提示。
SW-1(config-if)#endSW-1#Nov 25 22:06:37 %SYS-5-CONFIG_I: Configured from console by console SW-1#SW-1#show interface fastEthernet 0/1Index(dec):1 (hex):1FastEthernet 0/1 is UP , line protocol is UPHardware is marvell FastEthernetDescription: "This is a Accessport."Interface address is: no ip addressMTU 1500 bytes, BW 10000 KbitEncapsulation protocol is Bridge, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQSwitchport attributes:interface's description:""This is a Accessport.""medium-type is copperlastchange time:329 Day:22 Hour: 5 Minute: 2 SecondPriority is 0admin duplex mode is Force Half Duplex, oper duplex is Halfadmin speed is 10M, oper speed is 10Mflow control admin status is OFF,flow control oper status is OFFbroadcast Storm Control is OFF,multicast Storm Control is OFF,unicast Storm Control is OFF5 minutes input rate 0 bits/sec, 0 packets/sec5 minutes output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no buffer, 0 droppedReceived 0 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort0 packets output, 0 bytes, 0 underruns , 0 dropped0 output errors, 0 collisions, 0 interface resetsSW-1#如果需要将交换机端口的配置恢复默认值，可以使用default 命令。
