变频器的参数设置及功能选择

变频器及变频器的参数设置变频器（VFD）是一种能够改变电源频率和电压以控制电机速度的设备。

它在工业自动化和电机驱动系统中得到广泛应用。

变频器的参数设置对于电机的运行效率、性能和寿命有着重要影响。

下面将对变频器及其参数设置进行详细介绍。

一、变频器的基本原理变频器主要由整流部分、滤波部分、逆变部分和控制部分组成。

整流部分将交流电转换为直流电，滤波部分将直流电滤波，逆变部分将滤波后的直流电转换为交流电，并通过控制部分改变输出的频率和电压，从而控制电机的转速。

变频器的控制部分包含了许多参数，通过调整这些参数，可以设置变频器的性能和工作方式。

二、变频器参数设置1.频率设置频率设置是变频器参数设置中最基本的一项。

变频器可以控制电机的输出频率，因此需要根据实际需求进行合理设置。

频率设置一般涉及到最小频率、最大频率和频率分辨率等参数。

最小频率是指变频器能够输出的最低频率，一般是根据电机的额定转速来确定的。

最大频率是指变频器能够输出的最高频率，一般根据电机的最高转速和电机类别来确定。

频率分辨率是指变频器对频率进行调整的最小单位，它决定了变频器对电机速度的调控精度。

2.电压设置电压设置是变频器参数设置中的另一重要项。

变频器可以控制电机的输出电压，因此需要根据电机的额定电压来进行合理设置。

电压设置一般涉及到最小电压、最大电压和电压分辨率等参数。

最小电压是指变频器能够输出的最低电压，一般是根据电机的额定电压来确定的。

最大电压是指变频器能够输出的最高电压，一般根据电机的绝缘等级和额定电压来确定。

电压分辨率是指变频器对电压进行调整的最小单位，它决定了变频器对电机转矩的调控精度。

3.过载保护设置过载保护设置是变频器参数设置中的一项重要保护功能。

过载保护功能可以保护电机免受过载损坏。

在设置过载保护功能时，一般涉及到额定电流和过载百分比等参数。

额定电流是指电机在额定负载下所需的电流，一般是由电机制造商提供的。

过载百分比是指超过额定电流的百分比，一般设置为电机额定电流的百分之几。

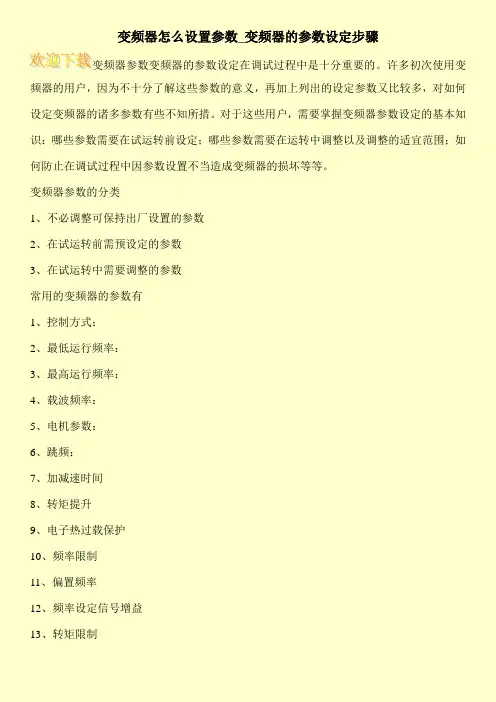

变频器怎么设置参数_变频器的参数设定步骤
变频器参数变频器的参数设定在调试过程中是十分重要的。

许多初次使用变频器的用户，因为不十分了解这些参数的意义，再加上列出的设定参数又比较多，对如何设定变频器的诸多参数有些不知所措。

对于这些用户，需要掌握变频器参数设定的基本知识：哪些参数需要在试运转前设定；哪些参数需要在运转中调整以及调整的适宜范围；如何防止在调试过程中因参数设置不当造成变频器的损坏等等。

变频器参数的分类
1、不必调整可保持出厂设置的参数
2、在试运转前需预设定的参数
3、在试运转中需要调整的参数
常用的变频器的参数有
1、控制方式：
2、最低运行频率：
3、最高运行频率：
4、载波频率：
5、电机参数：
6、跳频：
7、加减速时间
8、转矩提升
9、电子热过载保护
10、频率限制
11、偏置频率
12、频率设定信号增益
13、转矩限制。

变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备，主要通过改变电机的供电频率和电压来实现。

在使用变频器时，正确的参数设置对于设备的运行效果至关重要。

以下是变频器参数设置的一些重要参数及其解释：1.主控制参数主控制参数决定了变频器的运行模式和控制方式。

常见的主控制参数包括：-控制模式：选择正确的控制模式，如速度控制、扭矩控制或位置控制等，根据实际需求进行设置。

-倍数模式：选择是否需要倍数运行，若选择了倍数运行，则会根据设定的倍数对电机的速度进行调节。

-运行频率范围：设定变频器的运行频率范围，通常为电机额定频率的±10%。

-运行频率上限：设定变频器的最大运行频率，即电机的最高转速。

2.输出参数输出参数决定了变频器的输出功率和电压等级。

常见的输出参数包括：-输出功率：设定变频器的输出功率，通常为电机的额定功率。

-输出电压：根据电机的额定电压选择合适的输出电压。

3.速度参数速度参数用于设定电机的运行速度及相关控制参数。

常见的速度参数包括：-目标速度：设定电机的运行目标速度，可以设定为固定值或通过外部输入控制。

-加速时间：设定电机从静止状态加速到目标速度所需的时间，较短的加速时间可以提高设备的响应速度。

-减速时间：设定电机从目标速度减速到静止状态所需的时间，根据实际需求进行设置。

4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。

常见的过载保护参数包括：-过载保护等级：根据电机的额定功率选择适当的过载保护等级，过载保护等级通常为电机额定功率的倍数。

-过载保护时间：设定电机在过载状态下可以持续运行的时间，超过设定的时间将自动停机以避免损坏电机。

5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。

常见的故障报警参数包括：-故障报警类型：设定故障报警的类型，如过流、过压、过载、短路等。

-故障报警动作：设定故障报警时采取的措施，如停机、降速、输出故障代码等。

第一部份变频器的把持方法之迟辟智美创作一、把持面板各部的名称：图1 把持面板安插二、把持键的功能：1．LOCAL/REMOTE：用数字把持器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效.2．MENU：菜单键，按此键可进入参数设置.3．ESC：按一下ESC键，则回到前一个状态.4．JOG：把持器运行时的点动运行键.5．FWD/REV：把持器运行时，运转方向切换键. 6．RESET：设定参数数值时，选择把持位；故障发生时，作为故障复位键.7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键.8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键.9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键.10．RUN：把持器运行时，按下此键起动变频器. 11．STOP：把持器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o201）可以设定这个键的有效/无效.三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式.读取、设定各方式中参数时，按（DATA/ENTER）键.从参数的读取、设定状态返回前一状态时，按（ESC）键.具体把持如下图：图2 方式的切换四、把持举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的把持在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等.经常使用监视参数：图3 驱动方式下的把持方法第二部份变频器的调整一、确认机电旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常.如有异常，按二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz.三、平层精度的调整平层精度的调整必需在井道平层装置已经调整完毕的情况下进行，即井道插板位置已调整准确（普通井道系统）或井道偏移量及各层楼高度已设置准确（绝对值编码器系注：以上方法其实不是唯一的调整方法，还可以通过PLC 或微机数据的调整来调整平层精度，具体的调整方法拜会相应的调试说明.四、起动加速度的调整为保证起动加速度和舒适感，可适当调整变频器的相关参五、停止减速度的调整为保证停止减速度和舒适感，可适当调整变频器的相关参没有在上表中列出的参数为变频器的出厂值；除本调试说明中述及的调整参数外，请不要随意改动变频器参数，以免造成不需要的麻烦.注意：如果发现上述故障以外的故障提示，请速与本公司。

变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。

在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。

本文将介绍变频器的参数设定和运行过程，以及一些注意事项。

一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。

如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。

2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。

在设定输出电压和频率时需要考虑电机的额定电压和频率。

3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。

加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。

4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。

5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。

过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。

6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。

二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。

启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。

2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。

3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。

三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。

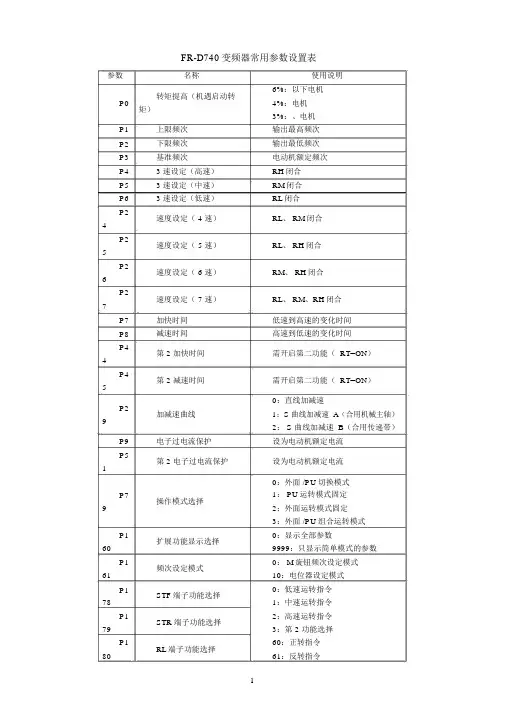

FR-D740变频器常用参数设置表参数名称使用说明转矩提高（机遇启动转6%：以下电机P04%：电机矩）3%：、电机P1上限频次输出最高频次P2下限频次输出最低频次P3基准频次电动机额定频次P4 3 速设定（高速）RH闭合P5 3 速设定（中速）RM闭合P6 3 速设定（低速）RL闭合P2速度设定（ 4 速）RL、 RM闭合4P2速度设定（ 5 速）RL、 RH闭合5P2速度设定（ 6 速）RM、 RH闭合6P2速度设定（ 7 速）RL、 RM、RH闭合7P7加快时间低速到高速的变化时间P8减速时间高速到低速的变化时间P4第 2 加快时间需开启第二功能（ RT=ON）4P4第 2 减速时间需开启第二功能（ RT=ON）5P20：直线加减速加减速曲线1：S 曲线加减速 A（合用机械主轴）92： S 曲线加减速 B（合用传递带）P9电子过电流保护设为电动机额定电流P5第 2 电子过电流保护设为电动机额定电流10：外面 /PU 切换模式P7操作模式选择1： PU运转模式固定92：外面运转模式固定3：外面 /PU 组合运转模式P1扩展功能显示选择0：显示全部参数609999：只显示简单模式的参数P1频次设定模式0： M旋钮频次设定模式6110：电位器设定模式P1STF端子功能选择0：低速运转指令781：中速运转指令P1STR端子功能选择2：高速运转指令793：第 2 功能选择P1RL端子功能选择60：正转指令8061：反转指令1P19999：无功能RM端子功能选择81P1RH端子功能选择82P20：无缺相保护输出缺相保护1：出缺相保护511: 消除校订用参数外的其余参数恢复到初始值。

清1：全部的参数都恢复到初始值（出ALLC除参厂状态）数、初1：消除过去 8 闪的报警历史始值显示并设定初始值更改后的参数Er4参数定改错误（外面模式写参数）2。

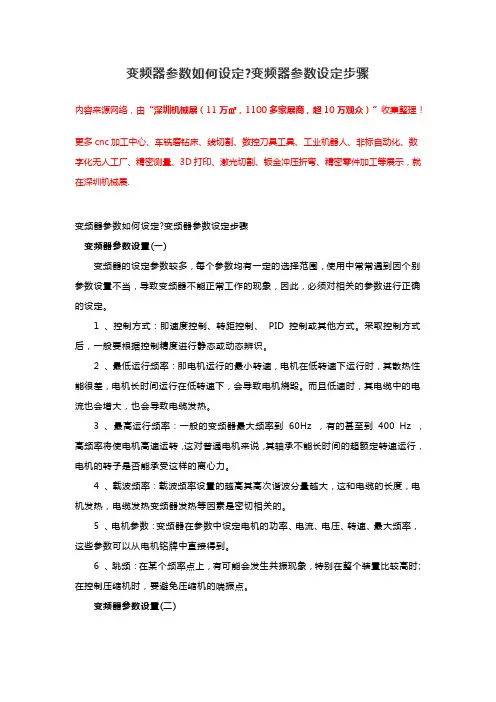

变频器参数如何设定?变频器参数设定步骤内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.变频器参数如何设定?变频器参数设定步骤变频器参数设置(一)变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1 、控制方式：即速度控制、转距控制、PID 控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2 、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

3 、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

4 、载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。

5 、电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

6 、跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时;在控制压缩机时，要避免压缩机的喘振点。

变频器参数设置(二)变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

一、加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

传动控制ABB ACS355变频器参数设定1、9902=3；选用交变宏（P112交变宏控制模式）2、输入信号类型通过拨码开关S1来选择：ON（向上）为电流；OFF （向下）为电压。

1为AI1; 2为AI2.参见P53.3、1103=1；AI1通道有效。

1301=0%定义模拟信号最小值；1302=100%定义模拟信号最大值。

1104定义最小模拟信号所对应的最低速；1105定义最大模拟信号所对应的最高速。

2001/2007：变频器输出的极限最小值；2002/2008：变频器输出的极限最大值。

9904=1/2电机矢量控制模式时电机速度用转速来表示；9904=3电机标量控制模式时电机速度用频率来表示。

4、2101=1选择电机启动方式；2102=2选择电机斜坡减速停车；2201=0选择第一对斜坡曲线；2202 设定加速时间2203 设定减速时间。

5、1201=9 通过数字输入DI3和DI4进行恒速选择；1203设定高速1204设定低速（风栅提升变频器）。

6、1401=2 变频器运行时继电器输出7、9902=1 恢复出厂设置8、9914=0/1 改变电机旋转方向9、故障查询P342大风机控制ABB ACS800变频器参数设定1、9902=1 PFC TRAD 泵和风机控制宏2、1102=1 指定EXT1为当前控制地；1103=3选择模拟输入AI2有效；1306=4MA设定AI2最小值；1307=20MA设定AI2最大值；1104=0HZ定义最小模拟信号所对应的最低速；1105=50HZ 定义最大模拟信号所对应的最高速；2001：变频器输出的极限最小值；2002：变频器输出的极限最大值。

3、1001=2 选择数字输入DI1来控制变频器启停，1启动0停机。

4、2101=1选择电机启动方式；2102=2选择电机斜坡减速停车；2201=0选择第一对斜坡曲线；2202 设定加速时间2203 设定减速时间。

5、1401=4 变频器运行时继电器输出。

英威腾CHV100变频器变频器基本基本基本参数设置参数设置参数设置功能码功能名称设定值说明设定范围P0.00 速度控制模式 2 2：V/F 控制0～2,[0] P0.01 运行指令通道 1 1：端子指令通道 0～2,[0] P0.02 键盘及端子UP/DOWN 设定具体请参照说明书0～3,[0] P0.03 A 频率指令选择 0或1、5 0：键盘设定，P0.10键盘设定频率1：模拟量AI1设定5：多段速运行设定0～7,[0] P0.06 设定源组合方式 0 0:A,当前频率设定通道为A 频率指令 0～3,[0] P0.07 最大输出频率 0～400Hz,[50.00] 0～400HzP0.08 运行频率上限 P0.09～P0.07，[50.00] P0.09 运行频率下限 0．00～P0.08,[0.00] P0.10 键盘设定频率 0．00～P0.08,[0.00] P0.11 加速时间0 0．0～3600.0s,[20.0s] P0.12 减速时间0 0．0～3600.0s,[20.0s] P0.13 运行方向选择 0：默认方向运行 1：相反方向运行 0 P1.00 起动运行方式 0 0：直接启动，从起动频率 0～2,[0]P1.01 直接起动开始频率 0.00-10.00Hz,[1.5Hz] P1.05 加减速方式选择 1 0：直线型；1：S 曲线型0～1,[0]P2.00 机型选择 0：适用于指定额定参数的恒转矩负载1：适用于指定额定参数的变转矩负载 0～1,[0]P2.01 电机额定频率 0．01～P0.07,[50.00Hz] P2.02 电机额定转速 1～36000rpm,[1460rpm] P2.03 电机额定电压 0～460V,[380V]P2.04 电机额定电流 0．1～2000.0A,[机型设定] P5.01 通讯虚拟端子功能选择0～1,[0] P5.02 S1端子功能选择 1 1：正转运行（FWD） 0～55,[1] P5.03 S2端子功能选择 7 7：故障复位 0～55,[4] P6.04 继电器1输出选择 4 4：故障输出0～31,[3] P6.05 继电器2输出选择 7 7：频率水平检测FDT 到达 0～31,[0]P8.25 FDT 电平检测值 0．00～P0.07,[50.00Hz] P8.26 FDT 滞后检测值0．0～100。

变频器的参数设定步骤变频器是一种可以将电源频率和电压进行调节的装置，广泛应用于物料输送、机械传动等领域。

要正确设置变频器的参数，首先需要了解设备的要求和应用场景，然后根据实际情况进行适配。

下面是变频器参数设定的一般步骤：1.了解设备的工作要求：包括工作负载、所需频率和电压范围等。

其中，工作负载主要指设备所需要的动力负荷大小，可以通过设备的技术参数或者现场测量来确定。

2.选择适宜的变频器：根据设备的要求选择适合的变频器型号，主要考虑变频器的额定功率、额定电压、额定电流等参数。

3.设定变频器的额定功率：根据设备的负载情况和额定功率要求，将变频器的功率进行设定，一般可以通过变频器的调节旋钮或者界面菜单来完成。

如果负载较大，需选择功率较大的变频器。

4.设定变频器的额定电压：根据设备的供电电压，将变频器的电压进行设定，按照设备要求选择合适的电压等级，一般有多种电压可选。

设定电压时需注意设备的额定电压并非变频器的输入电压，需要根据变频器型号和设置界面进行设定。

5.设定变频器的额定电流：根据设备的负载情况和额定电流要求，将变频器的电流进行设定。

电流设定一般可以通过变频器的参数菜单或者旋钮进行调整。

6.设定变频器的运行频率范围：根据设备对频率的要求，将变频器的输出频率范围进行设定。

频率范围一般可以在变频器的参数菜单中进行设置，根据实际使用情况选择适当的频率范围。

7.设定变频器的启动和停止方式：根据设备的要求，选择适宜的启动和停止方式。

变频器的启动方式一般有直接启动、定时启动、渐变启动等；停止方式一般有自由停止、减速停止、渐变停止等，可以根据设备的特点和需求进行设定。

8.设定变频器的保护功能：根据设备的运行情况和安全要求，设定变频器的保护功能，如电流过载保护、过压保护、欠压保护、过热保护等。

可以通过变频器的参数菜单或者专门的保护设置界面进行设定。

9.设定变频器的控制方式：根据设备的要求，选择适宜的控制方式，如手动控制、自动控制、远程控制等。
