房屋建筑构造方案PPT课件

这类结构整体性、刚度和柔性均好， 自重较轻，工业化施工程度高，施工受 季节影响小，但耗钢量大，耐火性差， 施工难度大，主要用于超高层建筑、特 大跨度公共建筑和工业建筑。
4. 钢、钢筋混凝土混合结构建筑
用钢筋混凝土结构组成竖向承重体系， 用钢结构组成水平承重体系的大空间结 构建筑，其横向可跨越30m以上的空间。
在这类结构中，水平承重体系可采用 桁架、悬索、网架、拱、薄壳等结构形 式，多用于体育馆、大型火车站、航空 港等公共建筑。
1.1.5 按建筑的规模和数量分
（1）大量性建筑 主要指建筑规模不大，但建造数量多，
与人们生活密切相关的建筑，如住宅、
（2）大型性建筑 主要指建造于大中城市的体量大而数
量少的公共建筑，如大型体育馆、火车 站等。
非燃烧体是指用非燃烧材料做成的建 筑构件。
难燃烧体是指用难燃烧材料做成的建 筑构件，或用燃烧材料制作，而用非燃 烧材料做保护层的建筑构件。
燃烧体是指用容易燃烧的材料做成的
1.5建筑标准化和模数协调
1.5.1 建筑标准化
1.5.2建筑模数协调 1. 建筑模数是建筑设计中选定的标准尺寸单
位。它是建筑物、建筑构配件、建筑制品
全框架结构建筑全框架结构建筑内框架结构建筑内框架结构建筑底层框架结构建筑底层框架结构建筑全剪力墙结构建筑全剪力墙结构建筑框架剪力墙结构建筑框架剪力墙结构建筑核心筒建筑核心筒建筑1010钢筋混凝土框架结构框架结构房屋的结构组成基础梁楼板楼板楼板独立基础横向框架梁纵向联系梁1111钢结构建筑钢结构建筑主要承重构件全部采用钢材制作外主要承重构件全部采用钢材制作外围护墙和分隔内墙用轻质块材板材的围护墙和分隔内墙用轻质块材板材的建筑
1.6.2 墙体的竖向定位轴线
（1）砖墙楼（地）面定位轴线： （2）屋面竖向定位轴线：

房屋建筑构造。第六章PPT
6.1.2.6 玻璃的选择
n 选择玻璃应兼顾窗的使用及美观要求。普通平板玻璃因其制 作简单、价格便宜且透光能力强，民用建筑中应用最为广泛。 如为了保温、隔声需要，可选用双层中空玻璃；需遮挡或模 糊视线的，可选用磨砂玻璃或压花玻璃；为了安全可选用夹 丝玻璃、钢化玻璃或有机玻璃；为了防晒可采用有色、吸热 和涂层、变色等种类的玻璃。
房屋建筑构造。第六章PPT
房屋建筑构造。第六章PPT
窗的附件 (1) 压缝条：是10mm～15mm见方的小木条，用于填补
窗安装于墙中产生的缝隙，以保证室内的正常温度。 (2) 贴脸板：用来遮挡靠墙里皮安装窗扇产生的缝隙。 (3) 披水条：这是内开玻璃窗为防止雨水流入室内而设置的
挡水条。 (4) 筒子板：在门窗洞口的外侧墙面，用木板包钉镶嵌，称
③悬窗：窗扇绕水平轴转动的窗。按照旋转轴的 位置可分为上悬窗、中悬窗和下悬窗，上悬窗 和中悬窗的防雨、通风效果好，常用作门上的 亮子和不方便手动开启的高侧窗。
房屋建筑构造。第六章PPT
④立转窗：窗扇绕垂直中轴转动的窗。这种窗通 风效果好，但不严密，不宜用于寒冷和多风沙 的地区。
房屋建筑构造。第六章PPT
房屋建筑构造。第六章PPT
图2 窗框断面形式及尺寸(单位：mm)
房屋建筑构造。第六章PPT
6.1.2.4 窗框安装
n （1）窗框的安装与门框的安装方法相同，分为后塞口和先 立口两种方式。采用后塞口时洞口的高、宽尺寸应比窗框 尺寸大10～20mm。
窗框的安装有立口和塞口两种。 (1) 立口：砌墙时就将窗框立在相应的位置，找正后继续砌
门扇一般由上、中、下冒头和边梃组成骨 架，中间固定门芯板。
五金零件包括铰链、门锁、插销、拉手、 停门器，风钩等。附件有贴脸板、筒子板等。

人流组织
人流组织需合理规划顾客和员工的流动路 线，确保安全和便利性，同时考虑人流量 的大小和方向。
工业建筑的建筑识图
总结词 工业建筑包括工厂、仓库、实验 室等类型，其建筑识图需关注工 艺流程、设备安装、安全防护等 方面。
安全防护 工业建筑需设置安全防护设施， 如防火、防爆、防污染等措施， 以确保生产安全和员工的生命安 全。
建筑方案设计
通过识图，理解建筑方案设计的 意图，为后续的施工图设计和深
化提供基础。
施工图深化
在施工图设计阶段，通过识图和 房屋构造知识，对施工图纸进行 深化和完善，确保施工的可实施
性和质量。
建筑效果模拟
利用识图和房屋构造知识，进行 建筑效果模拟，预测建筑建成后
的外观和功能效果。
在建筑施工中的应用
01
构造分析
砖混结构的房屋构造主要包括基础、墙身、楼板层和屋顶等部分。基础采用混 凝土浇筑，墙身采用砖块砌筑，楼板层采用钢筋混凝土预制板铺设，屋顶采用 钢筋混凝土现浇。
框架结构的房屋构造
特点
结构承重能力强，抗震性能好，适用于建造高层大型厂房、大跨度跨越的桥梁和 大型工业厂房等。
构造分析
框架结构的房屋构造主要包括基础、柱、梁、板和屋顶等部分。基础采用混凝土 浇筑，柱和梁采用钢筋混凝土浇筑，楼板和屋顶采用钢筋混凝土现浇。
砖混结构
砖混结构房屋采用砖墙和混凝土楼 板作为承重结构，具有较高的强度 和耐久性。
钢筋混凝土结构
钢筋混凝土结构房屋采用钢筋混凝 土作为承重材料，具有较高的承载 能力和耐久性，但施工难度较大。
房屋的建筑风格
传统风格
传统风格的房屋通常采用对称的布局 和装饰，具有浓郁的历史和文化气息， 如欧式古典风格、中式古典风格等。

42

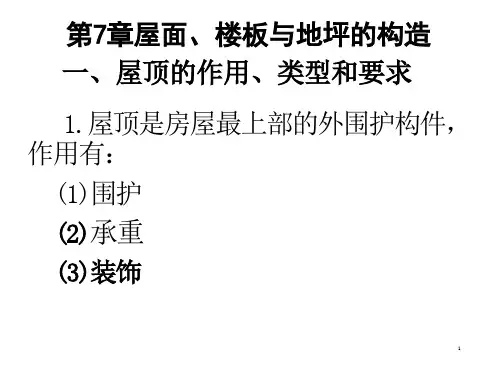

· 2 .地面的类型 · 按地面所用材料和施工方法的不同，地
面做法可分为以下几类： · (1)整体类地面 · (2)块材类地面 · (3)卷材类地面 · (4)涂料类地面
43
· 7.3.2 地面的设计要求
· (1)具有足够的坚固性。
· (2)具有一定的保温性散戮
· (3)具有一定的弹性。
· (4)某些特殊要求，如对有水作用的房间应 抗潮湿、不透水；对有火灾隐患的房间应 防火；对有酸碱等化学物质作用的房间应 耐酸碱
22
(a)
(b)
(c)
(d)
(e)
图 7 - 5 有组织排水方案
(a) 挑檐沟外排水； (b) 女儿墙外排水； (c) 女儿墙檐沟外排水；
(A) 高低路址塘为从排水，()高低陈内排水
23
· 油毡：干铺，平行屋脊自下向上铺设，顺 水条
· 顺水条：木条，截面尺寸、间距(顺水压 毡条)
·挂瓦条：木条，截面尺寸、间距 ·平瓦：粘土瓦，尺寸，上下大小 ·挂瓦板： F形板、 T 形板、 TT 形组合板
10
· (2)排水方式 · 1)无组织排水 · 2)有组织排水(注意根据排水面积大小、
屋面平面形状，选择雨水管的数量、管径、 布置位置，理论数据还要和实际相结合， 来正确确定雨水管数量、位置) (有个经 济参考指标)
11
·3. 防水构造 · (1)柔性防水屋面 · 用油毡卷材来作，将柔性的防水卷材相互
44
(a)
(b)
图 7 - 7 楼板层的组成
(a) 预制钢筋混凝土楼板； (b) 现浇钢筋混凝土楼板
45
·7.3.3 地面构造 · 楼板层的面层和地坪的面层统称为地面。
地面按其所用材料和施工方式的不同可分 为整体类地面、块材类地面、卷材类地面 和涂料类地面四种。

4 天窗
图11-52 井式天窗的布置
4 天窗
（于屋架摆放，铺板前应先在屋架下弦上搁置檩条，如图11-53所示，檩条 有T形和槽形两种。纵向铺设是把井底板直接放在屋架下弦上，如图11-54所示，可 省去檩条，增加天窗垂直的净空高度，井底板常采用出肋板或卡口板。
4
天窗
4 天窗
在大跨度和多跨度的单层工业厂房中，为了满足天然采光和自然通风的要求，常 在厂房的屋顶设置各种类型的天窗。
天窗按其在屋面的位置不同分为上凸式天窗，如矩形天窗、M形天窗、梯形天窗 等；下沉式天窗，如横向下沉式、纵向下沉式、井式天窗等；平天窗，如采光板、采 光罩、采光带等，如图11-45所示。
4 天窗
图11-55 挡雨设施———空格板
4 天窗
２）挑檐板在井口的横向采用加长屋面板，纵向多铺一块屋面板形成挑檐，如 图11-56所示。
图11-56 挡雨设施———挑檐板
4 天窗
３）镶边板可架设在井 口的檩条上或直接搁置在屋 面板纵肋的钢牛腿上，如图 11-57所示。
图11-57 挡雨设施———镶边板
采光板是在屋面板上留孔，装平板式透光材料，如图11-62所示。
4 天窗
图11-62 采光板
4 天窗
采光罩是屋面板上留孔，装弧 形采光材料，有固定和开启两种， 开启式采光罩的构造如图11-63所 示。
图11-63 采光罩
4 天窗
采光带在屋面的纵向或横 向开设６ｍ以上的采光口，装 平板透光材料，如图11-64所 示。
图11-58 横向垂直口窗扇的设置 a）平行四边形窗扇 b）矩形窗扇
4 天窗
图11-59 水平口窗扇的设置
4 天窗
（５）排水及泛水 井式天窗由于有上下两层屋面，既要做好排水，又要解决 好井口板、井底板的泛水。

第三页，共一百一十二页。
按承重(chéngzhòng)情况分：
承 重 墙：凡直接承受上部屋顶、楼板传来的荷
载的墙；
非承重墙：凡不承受上部传来的荷载的墙。非 承重墙包括隔墙、填充墙和 幕墙等。
第四页，共一百一十二页。
按施工 方法
(shī gōng)
分：
叠砌墙：将各种加工好的块材用砂浆按一定的技术
通风道一般设置在内墙墙角处，组织方式主要 有每层独用、隔层共用、子母通风道三种，其 中以子母通风道应用最为广泛。
通风道有现场砌筑和预制构件拼装两种做法。 砖砌通风道要求砌筑密实，并随砌随抹，将内
壁抹平。 预制通风道一般为每层一个预制构件，上下拼
接而成，并与墙体有可靠的连接〔图3.22〕
3 墙体构造
本章(běn zhānɡ) 提要
本章内容：墙体的一般构造和细部构造；墙体的保温、
隔热及节能(jié nénɡ)构造；隔墙和墙体装饰 装修构造。
学习重点：掌握砖墙和砌块墙的构造；能进行墙体 的构造设计。
第一页，共一百一十二页。
本章内容
3.1 墙体的类型与构造要 求
钢筋混凝土圈梁宜设置在与楼板或屋面板同 一标高处(称为板平圈梁)；或紧贴板底(称为板 底圈梁)(图3.20(a)、(b))。
钢筋砖圈梁(图3.20〔c))
第四十三页，共一百一十二页。
第四十四页，共一百一十二页。
3.2.3.7 构造 柱
多层普通砖房按表3.3的要求设置构造柱。 具体构造要求：先砌墙后浇钢筋混凝土柱，
墙与外纵墙 接处，7～9度时，楼梯间、
交接处，较 电梯间横墙与外墙交接处
大洞口两侧， 大房间内外 墙交接处

双向板时：板厚为80—160mm，一般为板跨的 1/40-1/35。
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.

5.5 第三角视图
第一角基本投影面展开方向，以观察 者而言，为由近而远之方向翻转展开。 左视图放右边，右视图放左边，俯视图 （上视图）放下面，依此类推；前后判 断：远离主视是前方。
5.5 第三角视图
第三角基本投影面展开方向，以观察 者而言，为由远而近之方向翻转展开。 左视图放左边，右视图放右边，俯视 图(上视图)放上面，依此类推；前后判 断：远离主视是后方。
5.3 断面图
➢1. 断面图标注
断面图中剖切符号用剖切位置线表示，剖切位置 线用粗实线绘制，长度约6 mm～10mm，剖切符号 编号与剖面图相同。
5.3 断面图
断面图与剖面图的区别为：
(1)在画法上，断面图只画出物体被剖开后截 面的投影，而剖面图除了要画出截面的投影， 还要画出剖切面后物体可见部分的投影。
5.2 剖面图
5.2.1 剖面图的形成 假想用剖切面（平面或曲面）剖开物体，将处在观察者和剖切面之间的部分移 去，而将其余部分向投影面投射所得的投影称为剖面图。
5.2 剖面图
如右图所示是杯形基础，基础内孔投影出现 了虚线，使形体表达不很清楚。
假想用一个与基础前后对称面重合的平面P将 基础剖开如图(c)所示，移去观察者与平面之 间的部分，而将其余部分向V面投射，如图 所示，得到的投影图称为剖面图，剖开基础的 平面P称为剖切面。
第五章 工程形体的表达方法
第五章 工程形体的表达方法
建筑物的形体复杂，结构多种多样的，要想完整、清晰地表达工程形体的内外 结构形状，有时仅用三个视图不能满足要求。《建筑制图统一标准》和《房屋 建筑制图统一标准》等国家相关标准规定了多种表达方法。
5.1 视图的组成
5.1.1 基本视图
六个基本视图

•21
❖ 砖砌过梁 钢筋砖过梁（跨度不应超过1.5m） 砖砌平拱 （跨度不应超过1.2m）
•22
砖砌过梁的构造要求 砖砌过梁截面计算高度内的砂浆不宜低于M5； ❖ 砖砌平拱用竖砖砌筑部分的高度不应小于240mm； 钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于5mm，间距不宜
大于120mm，钢筋伸入支座砌体内的长度不宜小于240mm，砂浆层 的厚度不宜小于30mm。
屋（楼）面荷载——横向梁——纵墙——基础——地基
图10-1 纵墙承重方案
•2
2、横墙承重方案 横墙直接承受楼、屋面荷载——横墙为主要承重墙
荷载主要传递途径 屋（楼）面荷载——横墙——基础——地基
图10-2 横墙承重方案
•3
3、纵横墙混合承重方案 纵横墙直接承受楼、屋面荷载——纵墙、横墙为主要承重墙

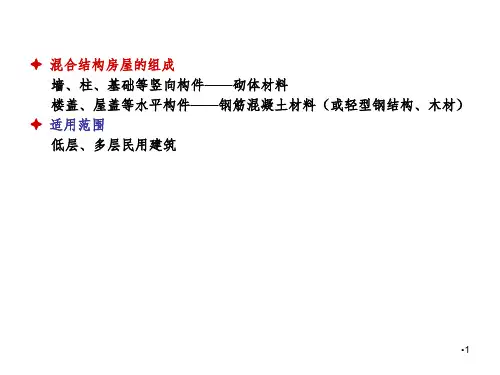

混合结构房屋的组成 墙、柱、基础等竖向构件——砌体材料 楼盖、屋盖等水平构件——钢筋混凝土材料（或轻型钢结构、木材）
适用范围 低层、多层民用建筑
•1
第一节 房屋结构布置和静力计算方案
一、房屋的结构布置方案（根据承重墙体和柱的位置分类） 1、纵墙承重方案
由纵墙直接承受楼面、屋面荷载（无内横墙或横墙间距很大） 荷载传递途径
5、当房屋刚度较大时，可在窗台下或窗台角处墙体内设置竖向控制缝。
在墙体高度或厚度突然变化处也宜设置竖向控制缝或采取其他可靠的
防裂措施。竖向控制缝的构造和嵌缝材料应能满足墙体平面外传力和
防护的要求。
•20
第三节 过梁、圈梁、墙梁、悬挑构件
1、过梁 过梁的分类及应用范围 钢筋混凝土过梁（有较大振动荷载或可能产生不均匀沉降的房屋）
圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
