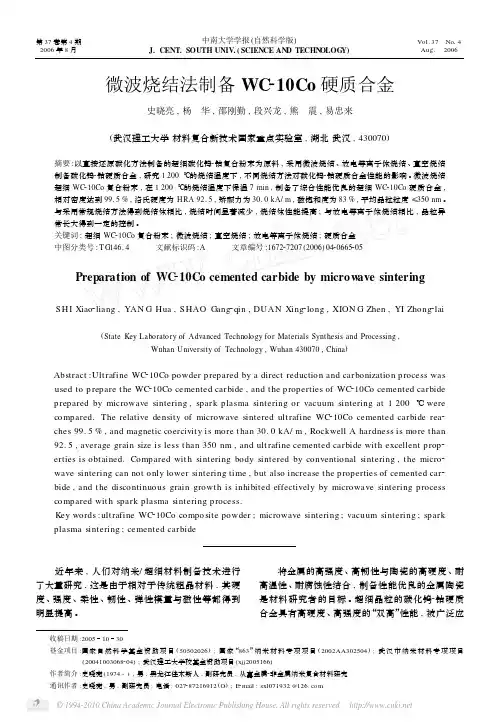

第37卷第4期2006年8月 中南大学学报(自然科学版)J.CENT.SOUTH UNIV.(SCIENCE AN D TECHN OLOG Y)Vol.37 No14Aug. 2006微波烧结法制备WC210Co硬质合金史晓亮,杨 华,邵刚勤,段兴龙,熊 震,易忠来(武汉理工大学材料复合新技术国家重点实验室,湖北武汉,430070)摘要:以直接还原碳化方法制备的超细碳化钨2钴复合粉末为原料,采用微波烧结、放电等离子体烧结、真空烧结制备碳化钨2钴硬质合金,研究1200℃的烧结温度下,不同烧结方法对碳化钨2钴硬质合金性能的影响。
微波烧结超细WC210Co复合粉末,在1200℃的烧结温度下保温7min,制备了综合性能优良的超细WC210Co硬质合金,相对密度达到99.5%,洛氏硬度为HRA92.5,矫顽力为30.0kA/m,磁饱和度为83%,平均晶粒粒度≤350nm。
与采用常规烧结方法得到烧结体相比,烧结时间显著减少,烧结体性能提高;与放电等离子体烧结相比,晶粒异常长大得到一定的控制。
关键词:超细WC210Co复合粉末;微波烧结;真空烧结;放电等离子体烧结;硬质合金中图分类号:T G146.4文献标识码:A文章编号:167227207(2006)0420665205Preparation of WC210Co cemented carbide by microw ave sinteringSHI Xiao2liang,YAN G Hua,SHAO Gang2qin,DUAN Xing2long,XION G Zhen,YI Zhong2lai(State Key Laboratory of Advanced Technology for Materials Synthesis and Processing,Wuhan University of Technology,Wuhan430070,China)Abstract:Ult rafine WC210Co powder prepared by a direct reduction and carbonization process was used to p repare t he WC210Co cemented carbide,and t he properties of WC210Co cemented carbide prepared by microwave sintering,spark plasma sintering or vacuum sintering at1200℃were compared.The relative density of microwave sintered ult rafine WC210Co cemented carbide rea2 ches99.5%,and magnetic coercivity is more t han30.0kA/m,Rockwell A hardness is more t han 92.5,average grain size is less t han350nm,and ult rafine cemented carbide wit h excellent p rop2 erties is pared wit h sintering body sintered by conventional sintering,t he micro2 wave sintering can not only lower sintering time,but also increase t he properties of cemented car2 bide,and t he discontinuous grain growt h is inhibited effectively by microwave sintering process compared wit h spark plasma sintering p rocess.Key words:ult rafine WC210Co compo site powder;microwave sintering;vacuum sintering;spark plasma sintering;cemented carbide 近年来,人们对纳米/超细材料制备技术进行了大量研究,这是由于相对于传统粗晶材料,其硬度、强度、柔性、韧性、弹性模量与磁性等都得到明显提高。
碳纤维增强碳化钨硬质合金的烧结方法和研究进展1．引言碳化钨-钴（WC-Co）硬质合金是以碳化钨粉末为主要原料，Co做粘结剂而制成的一种合金。
因碳化钨-Co硬质合金具有高硬度、高强度和优良的耐磨性及抗氧化性，而被广泛的用于机械加工、采矿钻探、模具和结构耐磨件等领域[1]。
超细碳化钨-钴硬质合金是指合金中碳化钨晶粒平均尺寸为0.1~0.6μm，这使其具有高强度、高硬度和高韧性，有效地解决了传统硬质合金硬度与强度之间的矛盾。
碳化钨晶粒在100nm 以下的纳米硬质合金应当有更优良的性能。
1959年，Shindo A首先发明了用聚丙烯腈（PAN）纤维制造碳纤维。
美国在21世纪革命性的12项材料技术中，则将“新一代碳纤维、纳米碳管”排在第四位[2]。
碳纤维具有高强度、高模量、密度小，比强度高、耐高温、耐摩擦、导电、导热、膨胀系数小等优良性能。
正因如此，将碳纤维与树脂、金属、陶瓷等基体复合后得到的碳纤维复合材料，同样具有高的比强度、比模量、耐疲劳、耐高温、抗蠕变等特点。
近年来它们被广泛地应用于航空航天、汽车构件、风力发电叶片、油田钻探、体育用品、建筑补强材料等领域[3]。
超细碳化钨-钴硬质合金和碳纤维在某些方面的优异性能和在工业上的广泛应用，使得国内外很多研究学者对这两种材料进行了深入研究。
本文将主要从超细碳化钨-钴硬质合金的烧结手段及其对硬质合金性能的影响、致密化方式和效果，碳纤维增强复合材料的性能等方面对国内外文献进行综述。
2. 烧结方法目前国内外研发了许多制备超细碳化钨粉末的方法，主要有直接碳化法[4]、氢气还原WO X碳化法、流化床还原碳化法、气相沉积法、有机盐热分解碳化法、等离子电弧法、熔盐法和机械球磨法、液相还原法[5]等，目前应用于工业化规模生产的主要是前三种方法。
要使超细碳化钨粉末具备特殊性能，必须经过烧结这一关键步骤，烧结技术的不同将对硬质合金的性能产生重要影响。
而如何有效控制碳化钨晶粒在烧结过程中的长大行为成为制备超细晶和纳米晶硬质合金的关键技术。
热等静压技术百科名片热等静压(hot isostatic pressing，简称HIP)是一种集高温、高压于一体的工艺生产技术，加热温度通常为1000 ~2000℃，通过以密闭容器中的高压惰性气体或氮气为传压介质，工作压力可达200MPa。
在高温高压的共同作用下，被加工件的各向均衡受压。
故加工产品的致密度高、均匀性好、性能优异。
同时该技术具有生产周期短、工序少、能耗低、材料损耗小等特点。
目录发展史热等静压设备的结构性能热等静压技术的主要应用前景展望发展史热等静压设备的结构性能热等静压技术的主要应用前景展望展开编辑本段发展史自20世纪50年代中期美国巴蒂尔(Battelle)研究所为研制核反应材料而开发HIP技术以来。
由于其在生产加工难度较大且质量要求较高的材料及构件中展现出独特优势，受到了人们的广泛关注。
经过近半个世纪的发展，随着热等静压设备性能的不断改进完善，HIP技术现已在硬质合金烧结、钨铝钛等难熔金属及合金的致密化、产品的缺陷修复、大型及异形构件的近净成形、复合材料及特种材料的生产加工等方面得到了广泛应用。
编辑本段热等静压设备的结构性能热等静压设备主要由高压容器、加热炉、压缩机、真空泵、冷却系统和计算机控制系统组成，其中高压容器为整个设备的关键装置。
目前。
先进的热等静压机为预应力钢丝缠绕的框架式结构。
高压容器的端盖与缸体间的连接采用无螺纹设计，因简体和框架均采用钢丝预应力缠绕，所获的负预应力可通过计算确定，即使当装置处于工作的最大压力状态时，其强大的应力也是由预应力缠绕钢丝所承受，即应力被集中消除，承载区域独立安全。
同时钢丝缠绕还起到防爆和屏障的作用。
因此，这种结构的热等静压机在高温高压(2000摄氏度200MPa)的工作条件下，无需外加任何特殊的防护装置，与老式的螺纹连接结构(端盖与缸体间)的热等静压机相比，不但设备的结构紧凑，而且有效地保证了生产的安全性。
加热炉负责提供热等静压所必需的热量，通常为电阻式加热炉，可视不同温度档的要求，采用不同的电阻材料，如最高工作温度为1450℃条件时可用钼丝加热炉，为2000％条件时可用石墨加热炉。

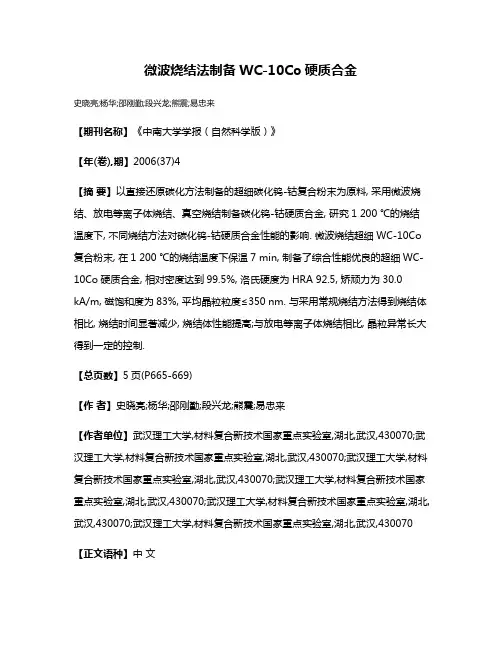

微波烧结法制备WC-10Co硬质合金史晓亮;杨华;邵刚勤;段兴龙;熊震;易忠来【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2006(37)4【摘要】以直接还原碳化方法制备的超细碳化钨-钴复合粉末为原料, 采用微波烧结、放电等离子体烧结、真空烧结制备碳化钨-钴硬质合金, 研究1 200 ℃的烧结温度下, 不同烧结方法对碳化钨-钴硬质合金性能的影响. 微波烧结超细WC-10Co 复合粉末, 在1 200 ℃的烧结温度下保温7 min, 制备了综合性能优良的超细WC-10Co硬质合金, 相对密度达到99.5%, 洛氏硬度为HRA 92.5, 矫顽力为30.0kA/m, 磁饱和度为83%, 平均晶粒粒度≤350 nm. 与采用常规烧结方法得到烧结体相比, 烧结时间显著减少, 烧结体性能提高;与放电等离子体烧结相比, 晶粒异常长大得到一定的控制.【总页数】5页(P665-669)【作者】史晓亮;杨华;邵刚勤;段兴龙;熊震;易忠来【作者单位】武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070;武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070;武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070;武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070;武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070;武汉理工大学,材料复合新技术国家重点实验室,湖北,武汉,430070【正文语种】中文【中图分类】TG146.4【相关文献】1.微波烧结WC-10Co硬质合金的工艺研究 [J], 周建;全峰;刘伟波;刘桂珍2.超细晶WC-10Co硬质合金制备的主要影响因素 [J], 张贺佳;陈礼清;王文广;孙静;王全兆3.超细晶WC-10Co硬质合金制备的主要影响因素 [J], 张贺佳;陈礼清;王文广;孙静;王全兆;4.固相烧结法和反应烧结法制备G-La2Si2O7陶瓷的微波介电性能 [J], 周晓娟;刘鹏;韩赵翔;程蕾5.微波单模腔烧结WC-10Co硬质合金的研究 [J], 周建;全峰;刘伟波;刘桂珍因版权原因，仅展示原文概要，查看原文内容请购买。
