实验三 离心泵性能测定实验

离心泵性能实验报告记录(带数据处理)

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3 实验三、离心泵性能实验

姓名：杨梦瑶 学号：1110700056 实验日期：2014年6月6日

同组人：陈艳月 黄燕霞 刘洋 覃雪 徐超 张骏捷 曹梦珺 左佳灵

预习问题：

1. 什么是离心泵的特性曲线？ 为什么要测定离心泵的特性曲线？

答：离心泵的特性曲线：泵的He、P、η与QV的关系曲线，它反映了泵的基本性能。要测定离心泵的特性曲线是为了得到离心泵最佳工作条件，即合适的流量范围。

2. 为什么离心泵的扬程会随流量变化？

答：当转速变大时，，沿叶轮切线速度会增大，当流量变大时，沿叶轮法向速度会变大，所以根据伯努力方程，泵的扬程：

H=（u22- u12）/2g + (p2- p1) / ρg + (z2- z1) +Hf

沿叶轮切线速度变大，扬程变大。反之，亦然。

3. 泵吸入端液面应与泵入口位置有什么相对关系？

答：其相对关系由汽蚀余量决定，低饱和蒸气压时，泵入口位置低于吸入端液面，流体可以凭借势能差吸入泵内；高饱和蒸气压时，相反。但是两种情况下入口位置均应低于允许安装高度，为避免发生汽蚀和气缚现象。

4. 实验中的哪些量是根据实验条件恒定的？哪些是每次测试都会变化，需要记录的？哪些是需要最后计算得出的？

答：恒定的量是：泵、流体、装置；

每次测试需要记录的是：水温度、出口表压、入口表压、电机功率；

需要计算得出的：扬程、轴功率、效率、需要能量。

一、实验目的：

1. 了解离心泵的构造，熟悉离心泵的操作方法及有关测量仪表的使用方法。

2. 熟练运用柏努利方程。

化工基础实验——离心泵性能测定实验数据记录

本实验主要是对离心泵的性能进行测定。通过实验，我们可以了解到离心泵的性能参数、工作原理以及运行过程中的注意事项等，对于离心泵的操作和维护具有重要的指导作用。

实验内容：

1. 离心泵流量和扬程的测定。

3. 研究离心泵在不同工况下的性能变化。

实验仪器和设备：

2. 水箱。

3. 流量计。

4. 压力计。

5. 磁力搅拌器。

6. 实验计算器。

实验步骤：

1. 将离心泵放在水箱内，与出水口相对应。将水箱中水泵入离心泵内，直至其充满。

2. 将流量计放在离心泵出水口处，测出流量值。

4. 根据所得到的流量值和出口压力值计算出离心泵的流量和扬程。

5. 计算离心泵的功率和效率。

6. 测量离心泵在不同工况下的流量和扬程，绘制出其性能曲线。

实验数据记录：

（1）使用实验计算器计算流量值，记录实验数据表格如下：

水头（m） 流速（m/s） 流量（m³/h）

0.2 0.49 1.764 0.4 0.51 2.026

0.6 0.53 2.312

2. 效率测定

Q（m³/h） H（m） P（KW） n（r/min） η

3. 性能变化测定

（2）绘制出离心泵的性能曲线图如下：

结论：

通过本实验测量，我们可以得到如下结论：

3. 离心泵的性能曲线图呈现出一个斜坡状，其高峰点是离心泵的最大流量和扬程值。

4. 在离心泵的运行过程中，需要注意清洗和维护，以免造成堵塞和损坏。

离心泵特性测定实验报告

一、实验目的

1、 了解离心泵的结构、工作原理和性能特点。

2、 掌握离心泵特性曲线的测定方法。

3、 熟悉离心泵在不同工况下的运行特性，为实际应用提供参考。

二、实验原理

离心泵主要依靠叶轮的高速旋转产生离心力，将液体甩出叶轮并进入压出室，从而实现液体的输送。其性能通常用流量 Q、扬程 H、功率 N 和效率 η 等参数来描述。

1、 流量 Q 的测定

通过安装在管路上的流量计来测量离心泵的流量。

2、 扬程 H 的测定

在离心泵进出口处分别安装压力表，根据压力差计算扬程：

＼H ＝ （P_2 P_1) ／ （ρg) ＋ （v_2^2 v_1^2) ／ （2g)＼

其中，P1、P2 分别为离心泵进出口处的压力，ρ 为液体密度，g 为重力加速度，v1、v2 分别为离心泵进出口处的流速。

3、 功率 N 的测定 由电机输入功率乘以电机效率和传动效率得到离心泵的轴功率：

＼N ＝ N_e ＼times η_m ＼times η_v\

其中，Ne 为电机输入功率，ηm 为电机效率，ηv 为传动效率。

4、 效率 η 的计算

＼η ＝ （ρgQH) ／ N\

三、实验装置

1、 离心泵

实验中采用的是型号为_____的离心泵。

2、 管路系统

包括吸水管路和压出管路，管路上安装有阀门、流量计、压力表等测量仪表。

3、 电机

用于驱动离心泵运转。

4、 测量仪表

流量计采用_____型流量计，精度为_____；压力表采用_____型压力表，量程为_____。

四、实验步骤

1、 实验前准备 （1）检查实验装置的连接是否牢固，各仪表是否正常工作。

（2）向离心泵内灌满液体，排除泵内的气体。

2、 启动离心泵

（1）接通电源，启动电机，缓慢打开出口阀门，调节流量至一定值。

（2）待离心泵运行稳定后，记录此时的流量、进出口压力、电机功率等数据。

3、 改变工况

（1）逐步调节出口阀门，改变流量，在不同流量下重复上述测量。

1

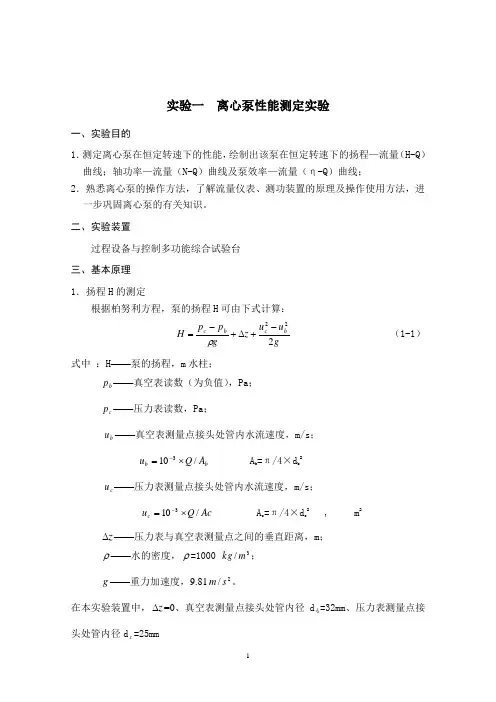

实验一 离心泵性能测定实验

一、实验目的

1．测定离心泵在恒定转速下的性能，绘制出该泵在恒定转速下的扬程—流量（H-Q）曲线；轴功率—流量（N-Q）曲线及泵效率—流量（η-Q）曲线；

2．熟悉离心泵的操作方法，了解流量仪表、测功装置的原理及操作使用方法，进一步巩固离心泵的有关知识。

二、实验装置

过程设备与控制多功能综合试验台

三、基本原理

1．扬程H的测定

根据柏努利方程，泵的扬程H可由下式计算：

guuzgppHbcbc222 （1-1）

式中 ：H——泵的扬程，m水柱；

bp——真空表读数（为负值），Pa；

cp——压力表读数，Pa；

bu——真空表测量点接头处管内水流速度，m/s；

bbAQu/103 Ab=π/4×db2

cu——压力表测量点接头处管内水流速度，m/s；

AcQuc/103 Ac=π/4×dc2 , m2

z——压力表与真空表测量点之间的垂直距离，m；

——水的密度，=1000 3/mkg；

g——重力加速度，9.812/sm。

在本实验装置中，z=0、真空表测量点接头处管内径db=32mm、压力表测量点接头处管内径dc=25mm

2 2．功率测定

（1）轴功率N（电动机传到泵轴上的功率）

9554nMN kW （1-2）

式中： M——转矩，N·m;

n——泵转速，r.p.m。

（2）有效功率Ne（单位时间内离心泵所做的有用功）

1000gHQNe kW （1-3）

式中 ：Q——流量，sm/3。
