1 单参数监护仪（SPM）
SPM-1型
使用说明
使用前请仔细阅读本说明
（图1-1）前面板
1. 打开/关闭按钮——按此按钮来打开或者关闭SPM-1。
2. 校准步骤按钮——按此按钮来初始化校准步骤模式。用于校准或者检查与外部床旁监护仪的相关性。按下此按钮并持续一会儿以暂时性的中断正常的压力显示，而代以一个人工产生的压力信号，这个信号在SPM-1显示器和外部的床旁监护仪都会显示出来。每按一下压力值会按照以下顺序递变：0，20，40，100，125，然后回到0。
3. 发光二极管（LED）显示屏——通常显示的是平均颅内压（ICP，单位：mmHg）。当按向上或者向下按钮来初始化报警临界值设定模式时，则显示颅内压报警的临界设置值。当按校准步骤按钮来初始化校准步骤模式时，则显示人工产生的压力值。
4. 高颅内压报警指示灯——该灯亮时表示平均颅内压超过了颅内压报警临界设定值。
5. 报警临界值设定模式指示灯——该灯亮时表示SPM-1正处于报警临界值设定模式。在这种模式时显示的值为颅内压报警临界设定值。当按下向上或者向下按钮时这灯都会亮。 2 6. 校准步骤模式指示灯——该灯亮时表示SPM-1正处于校准步骤模式。在这种模式时显示的值为人工产生的压力信号值。当按下校准步骤按钮时这灯就会亮。
7. 关闭报警按钮——按下此按钮可以停止报警3分钟。
8. 向上和向下按钮——按下向上或者向下按钮来初始化报警临界值设定模式。在这种模式下，颅内压报警临界值可以设定为1到75mmHg之间，或者选择关闭。
9. 报警关闭指示灯——该灯亮时表示颅内压报警被设置为关闭了。当报警的声音被暂时设置为静音时，该灯会闪烁。
10. 电池电量低指示灯——该灯亮时表示SPM-1是以电池作为电源的，而且剩余的电量大约还可以维持十五分钟。
注意：此时应尽快接到交流电源上以维持电池的电量。
11. 交流电源指示灯——该灯亮时表示SPM-1接到了交流电源上。当该灯亮时，也表示电池正在充电。
监护仪工作原理
监护仪是一种用于监测患者生命体征的医疗设备。它通过测量、显示和记录患者的心率、血压、呼吸频率、体温等多个生理参数，以帮助医务人员随时掌握患者的健康状况。
监护仪的工作原理主要包括以下几个方面：
1. 传感器：监护仪通过不同的传感器来检测患者的生理参数。例如，心率监测需要心电传感器，血压监测需要血压传感器，呼吸监测需要呼吸传感器等。这些传感器可以直接接触患者的身体，或者通过非侵入式方式获得相关数据。
2. 信号采集与放大：监护仪将传感器获取的生理信号进行采集，并放大到合适的电压范围。这样可以确保生理参数的测量结果精确可靠。
3. 信号处理：监护仪对采集到的生理信号进行滤波、放大和处理，以消除噪声和干扰，提取出有效的参数数据。信号处理部分还可以对生理参数进行实时分析和计算，如心率的测量、呼吸的计数等。
4. 数据显示：经过信号处理后，监护仪将测量到的生理参数数据显示在设备的屏幕上。这样医务人员可以直观地观察到患者的生理状态，并及时做出判断和决策。
5. 数据记录与传输：监护仪通常还具备数据记录和传输功能，可以将监测到的数据保存下来，供以后分析和回顾。有些监护仪还可以通过网络或无线通信方式，将数据传输给医务人员的计算机或者移动设备，实现远程监护和实时数据共享。
总之，监护仪通过传感器采集生理信号、经过信号采集与处理、数据显示和记录传输等环节，实现对患者生命体征的监测和记录。它帮助医务人员及时了解患者的健康状况，为医疗护理提供有力的支持。
常用监护仪及相关监测指标意义
监护仪常用设置
ICU
2022
监护仪常用设置
迈瑞PM9000监护仪外观
监护仪常用设置
监护仪常用设置
第一节医用监护仪器概述监护的意义有两个：一是危重病人必须对其进行监测，发现险情，立即报警，通知医生及时进行抢救；二是某些病症现象出现的时间短暂，需作较长时间的测量(例如24小时)才能记录到异常现象。
监护仪常用设置
一、监护仪的临床应用1、循环系统：心率、心律、血压、心输出量(这些参数从不同侧面反映人体心脏泵血功能的好坏)2、呼吸系统：呼吸频率、呼吸力学肺功能、血氧饱和度、呼末CO2、麻醉气体浓度3、神经系统：脑电图、肌松等4、其他系统：体温、血气分析
监护仪常用设置
二、医用监护仪器的分类按检测参数分类单参数监护仪和多参数监护仪
按使用范围分类床边监护仪、中央监护仪、离院监护仪按仪器构造功能分类一体式监护仪和插件式监护仪 监护仪常用设置
按功能分类通用监护仪和专用监护仪
按仪器接收方式分类有线监护仪和遥测监护仪按监护仪的作用分类纯监护仪和抢救、治疗用监护仪
监护仪常用设置
插件式监护仪
多参数
血氧饱和度检测仪
除颤监护仪
中央监护系统
数字遥测监护系统
监护仪常用设置
监护系统支持的参数模块多参数模块MPM(包含参数如下)-ECG(可选择3导、5导联、12导联ECG)-RESP-TEMP-NIBP-SpO2IBP模块(2ch)心排量C.O.模块呼末CO2模块(微流CO2、主流CO2、旁流CO2)脑电图模块麻醉气体监测(可选自动/手动识别气体类型)经皮O2模块麻醉深度BIS模块无创连续心排ICG模块血气分析模块呼吸力学模块
监护仪常用设置
监护仪常用设置 三、监护仪结构遥测发射机遥测接收机键盘显示器人传感器体数字处理系统(计算机系统)打印机通信模块报警器
多路模拟处理系统
监护仪常用设置
多参数监护仪结构框图显示器、记录仪键盘
心电、呼吸。
血氧饱和度主控板。

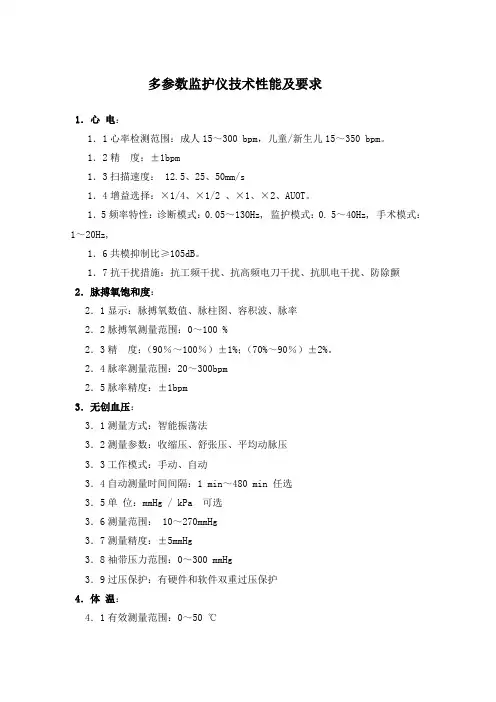

多参数监护仪技术性能及要求
1．心 电：
1．1心率检测范围：成人15～300 bpm，儿童/新生儿15～350 bpm。
1．2精 度：±1bpm
1．3扫描速度： 12.5、25、50mm/s
1．4增益选择：×1/4、×1/2 、×1、×2、AUOT。
1．5频率特性：诊断模式：0.05～130Hz, 监护模式：0. 5～40Hz, 手术模式：1～20Hz,
1．6共模抑制比≥105dB。
1．7抗干扰措施：抗工频干扰、抗高频电刀干扰、抗肌电干扰、防除颤
2．脉搏氧饱和度：
2．1显示：脉搏氧数值、脉柱图、容积波、脉率
2．2脉搏氧测量范围：0～100 %
2．3精 度：（90％～100％）±1%；（70%～90％）±2%。
2．4脉率测量范围：20～300bpm
2．5脉率精度：±1bpm
3．无创血压：
3．1测量方式：智能振荡法
3．2测量参数：收缩压、舒张压、平均动脉压
3．3工作模式：手动、自动
3．4自动测量时间间隔：1 min～480 min 任选
3．5单 位：mmHg / kPa 可选
3．6测量范围： 10～270mmHg
3．7测量精度：±5mmHg
3．8袖带压力范围：0～300 mmHg
3．9过压保护：有硬件和软件双重过压保护
4．体 温：
4．1有效测量范围：0～50 ℃ 4．2精度：± 0.1℃
4．3单 位：℃/ F 可选
5．呼吸
5．1测量方法：胸阻抗法
5．2测量范围：成人7～120bpm,儿童/新生儿7～150bpm。
5．3精 度：±1bpm
6.采用12.1寸TFT液晶屏显示，显示分辩率为800×600。
7.具有心律失常分析功能。
