《数字电子技术》复习一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD解:(37.25)10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD2.逻辑门电路:(1)基本概念1)数字电路中晶体管作为开关使用时,是指它的工作状态处于饱和状态和截止状态。
2)TTL 门电路典型高电平为3.6 V ,典型低电平为0.3 V 。
3)OC 门和OD 门具有线与功能。
4)三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5)门电路参数:噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求:掌握八种逻辑门电路的逻辑功能;掌握OC 门和OD 门,三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形。
举例2:画出下列电路的输出波形。
解:由逻辑图写出表达式为:C B A C B A Y ++=+=,则输出Y 见上。
3.基本逻辑运算的特点:与 运 算:见零为零,全1为1;或 运 算:见1为1,全零为零;与非运算:见零为1,全1为零;或非运算:见1为零,全零为1;异或运算:相异为1,相同为零;同或运算:相同为1,相异为零;非 运 算:零 变 1, 1 变 零;要求:熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数字电子技术基础第五版期末知识点总结摘要:《数字电子技术基础》作为电子工程领域的基础教材,涵盖了数字逻辑电路设计的基本原理和应用。
本文将对第五版教材的核心知识点进行总结,以帮助学生复习和掌握课程内容。
**关键词:**数字电子技术;逻辑电路;知识点总结;期末复习一、引言数字电子技术是现代电子工程的核心,它涉及到从基本的逻辑门到复杂的集成电路设计。
《数字电子技术基础》第五版为学生提供了一个全面了解数字电子世界的平台。
二、数字逻辑基础数制与编码:介绍了二进制、十进制、十六进制数制及其转换方法,以及常见的编码方式如BCD码、格雷码等。
逻辑代数基础:详细讲解了逻辑代数的基本规则、逻辑门电路的设计和逻辑表达式的化简。
三、逻辑门电路基本逻辑门:包括与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)和同或门(NOR)等。
复合逻辑门:介绍了通过基本逻辑门组合形成的复合门,如与非门(NAND)、或非门(NOR)等。
四、组合逻辑电路编码器和解码器:编码器将输入的二进制数转换为对应的输出信号,解码器则相反。
多路选择器:根据选择信号从多个输入中选择一个输出。
加法器:包括半加器和全加器,是构成算术逻辑单元(ALU)的基础。
五、时序逻辑电路触发器:包括SR触发器、JK触发器、D触发器和T触发器等,是构建时序逻辑电路的基础。
寄存器和计数器:寄存器用于存储数据,计数器则用于实现计数功能。
存储器:介绍了RAM和ROM的基本概念和应用。
六、脉冲波形的产生和整形555定时器:一种多功能的集成电路,可用于产生精确的时间延迟和振荡。
施密特触发器:用于消除噪声和稳定信号边缘。
七、半导体存储器随机存取存储器(RAM):可以随机访问和修改存储的数据。
只读存储器(ROM):存储的数据在制造时写入,用户不能修改。
八、数字系统设计系统设计流程:从需求分析到系统实现的整个设计过程。
硬件描述语言(HDL):如VHDL和Verilog,用于设计和模拟复杂的数字电路。
《数字电子电路》期末复习提要第一章半导体二极管、三极管和MOS管(一)重点掌握的内容:1.半导体(硅)二极管开关应用时开关条件和开关状态下的特点。
2.半导体三极管(NPN型硅管)截止、放大、饱和三种工作状态的条件及特点。
3.NMOS管开关应用时开关条件和开关状态下的特点。
(二)一般掌握的内容:1.半导体硅二极管的伏安特性曲线、主要参数I F、I R、U(BR)的物理意义。
2.半导体三极管(NPN硅管)输入特性和输出特性曲线、主要参数β、α、I CEO、I CEO、I CM、P CM、U(BR)CEO的物理意义。
3.NMOS管主要参数U TN的物理意义及三个工作区域的特点。
(三)一般了解的内容:1.半导体的两种截流子、扩散和漂移的概念。
2.PN结外加不同极性电压时的导电性能。
3.稳压管的主要参数U Z、I Z的物理意义。
第二章逻辑代数基础(一)重点掌握的内容:1.二进制数的计数规律,二进制、八进制、十六进制与十进制之间的相互转换方法。
2.逻辑代数的三种基本运算、基本公式(17条)和常用公式(5条)。
3.用公式化简法和卡诺图化简法(逻辑变量≤4)化简逻辑函数。
4.逻辑函数的五种表示法(真值表、逻辑式、逻辑图、卡诺图、波形图)及其相互转换。
5.几种常用的复合函数(与非、或非、与或非、异或、同或)的定义及其表示方法。
(二)一般掌握的内容:1.数的进制的概念。
2.逻辑函数中约束的概念。
3.约束条件的表示方法,具有约束的逻辑函数的化简方法。
(三)一般了解的内容:1.最小项的概念及逻辑函数最小项的性质。
2.逻辑函数最小项表示方法。
3.逻辑代数的基本运算规则一代入规则、反演规则和对偶规则。
4.几种常用的二进制代码及其特点。
第三章门电路(一)重点掌握的内容:1.CMOS门电路常用种类(反相器、与非门、或非门、异或门、三态门、传输门等)的符号、逻辑功能和性能特点。
2.TTL门电路常用种类(反相器、与非门、或非门、与或非门、异或门、三态门、OC门)的符号、逻辑功能和性能特点。

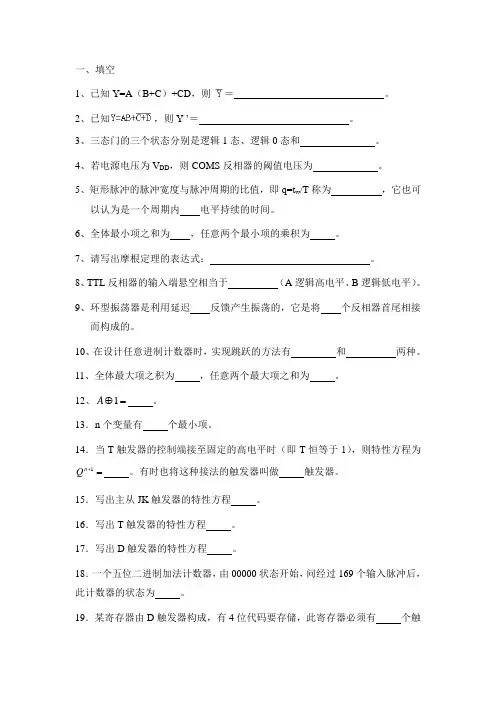

1、已知Y=A (B+C )+CD ,则= 。
2、已知,则Y ’= 。
3、三态门的三个状态分别是逻辑1态、逻辑0态和 。
4、若电源电压为V DD ,则COMS 反相器的阈值电压为 。
5、矩形脉冲的脉冲宽度与脉冲周期的比值,即q=t w /T 称为 ,它也可以认为是一个周期内 电平持续的时间。
6、全体最小项之和为 ,任意两个最小项的乘积为 。
7、请写出摩根定理的表达式: 。
8、TTL 反相器的输入端悬空相当于 (A 逻辑高电平、B 逻辑低电平)。
9、环型振荡器是利用延迟 反馈产生振荡的,它是将 个反相器首尾相接而构成的。
10、在设计任意进制计数器时,实现跳跃的方法有 和 两种。
11、全体最大项之积为 ,任意两个最大项之和为 。
12、=⊕1A 。
13.n 个变量有 个最小项。
14.当T 触发器的控制端接至固定的高电平时(即T 恒等于1),则特性方程为=+1n Q 。
有时也将这种接法的触发器叫做 触发器。
15.写出主从JK 触发器的特性方程 。
16.写出T 触发器的特性方程 。
17.写出D 触发器的特性方程 。
18.一个五位二进制加法计数器,由00000状态开始,问经过169个输入脉冲后,此计数器的状态为 。
19.某寄存器由D 触发器构成,有4位代码要存储,此寄存器必须有 个触20.描述同步时序电路有三组方程,指的是、和。
21.施密特触发器具有两个重要特点:一是施密特触发器属于触发,对于缓慢变化的信号同样适用,因此是一种优良的波形整形电路;二是具有特性,提高了它的抗干扰能力。
22.单稳态触发器有稳态和暂稳态两个不同的工作状态,暂稳态维持时间的长短取决于,与触发脉冲的宽度和幅值。
23.石英晶体多谐振荡器的振荡频率取决于石英晶体的频率,与外接电阻和电容。
24.压控振荡器是一种频率可控的振荡器,它的振荡频率随输入的变化而变化。
25.有同步RS触发器、维持阻塞D触发器、主从JK触发器,其中抗干扰能力最强的是,具有约束条件的是,具有空翻现象的是。
