第1篇一、概述纸浆操作规程是指导纸浆生产过程中各项操作的标准文件，旨在确保生产过程的安全、高效和稳定。
本规程适用于纸浆生产线的操作人员，所有操作人员必须严格遵守。
二、操作前的准备1. 熟悉设备性能、结构及操作方法，了解纸浆生产的基本原理和工艺流程。
2. 检查设备是否完好，各部件连接是否牢固，安全防护装置是否齐全有效。
3. 确保操作环境整洁、通风良好，消防设施齐全。
4. 佩戴好个人防护用品，如安全帽、工作服、手套、眼镜等。
三、操作步骤1. 启动设备（1）开启水源，检查水源是否充足，水质是否合格。
（2）启动浆池搅拌机，确保浆料均匀搅拌。
（3）开启纸浆输送泵，检查输送泵是否正常工作。
（4）开启纸浆压榨机，检查压榨机是否正常工作。
2. 纸浆制备（1）根据生产要求，准确称量纸浆原料。
（2）将纸浆原料加入浆池，加入适量水，搅拌均匀。
（3）根据浆料浓度和温度要求，调节浆池搅拌机的转速。
（4）在浆料制备过程中，密切关注浆料浓度、温度和搅拌情况，确保浆料质量。
3. 纸浆输送（1）开启纸浆输送泵，将浆料输送到纸浆压榨机。
（2）检查输送管道是否畅通，防止浆料堵塞。
（3）根据生产要求，调整输送泵的流量和压力。
4. 纸浆压榨（1）根据生产要求，调整纸浆压榨机的压榨压力。
（2）检查压榨机各部件是否正常工作，确保压榨效果。
（3）定期检查压榨机滤布，及时更换滤布。
5. 纸浆处理（1）根据生产要求，调整纸浆处理设备（如除杂、漂白等）的工作参数。
（2）密切关注处理效果，确保纸浆质量。
四、操作后的保养1. 关闭设备，清理设备周围环境。
2. 定期检查设备，及时更换磨损严重的零部件。
3. 检查安全防护装置，确保其完好有效。
4. 记录设备运行数据，为设备维护提供依据。
五、注意事项1. 操作过程中，严格遵守操作规程，确保生产安全。
2. 注意观察设备运行状态，发现异常情况立即停止操作，报告相关部门。
3. 操作人员应具备一定的专业技能，熟悉设备操作和故障处理。
造纸生产流程图造纸机械的基本组成部分按照纸张形成的顺序分为网部、压榨、前干燥、后压榨、后干燥、压光机、卷纸机等。
其工艺为流浆箱输出的纸浆在网部脱水成型，在压榨部进行压缩使纸层均匀，经过前干燥进行干燥，接着进入后压榨进行施胶，再进入后干燥器烘干处理，然后利用压光机使纸张平滑，最后通过卷纸机形成母纸卷。
造纸工艺流程图如下所示：网部：网部的主要任务是在尽量保留浆料的前提下，使纸料脱除水分，形成纸页。
纸料在纸机网部脱水的同时，纤维逐步沉积到网上，要求纤维（包括填料等辅料）均匀分散，纵横交错，使全幅纸页的定量、厚度、匀度等均匀一致，为形成一张质量良好的纸张打好基础。
网部脱水的三个阶段：第一段是上网段：自喷浆着网点起至成形板为止。
为了形成均匀的纸页，这一段要求控制浆料是分散均匀的纤维悬浮液，并且网面上的自由液面尽量减少大的波动，力求比较平稳。
第二段是成形脱水段：这一段位置大体自成形板后至吸水箱前。
前段约1/3称为成形区，需要给浆料以一定的湍动，脱水速率不宜太大，以有利于均匀成形；后段约2/3则为脱水区，此时纸页已基本形成，可以大量脱水。
控制这两区的脱水速率和脱水量主要在脱水元件结构的选择。
观察网面，在成形区还有湍动的微波，而到脱水区则呈现平稳的“镜面”。
脱出的白水浓度较高，称为高浓白水，回用于纸机前稀释浆料。
第三段是高压差脱水段：由真空箱脱水和真空伏辊脱水两部分组成。
由于纸页已经成形，可以用较高压差的真空抽吸进行静态脱水，到伏辊后，湿纸页干度可以提高到16～22%，已具有一定的湿强度和紧度。
这一段脱水量约占10～25%，但白水浓度较低，称为低浓白水。
网面上的“镜面”在经过前几个（2～3个）吸水箱后消失，此时在网面应当出现一条整齐的横向界线，一般称为“水线”，此时纸页干度约7%左右。
由水线位置和形状（是否整齐），可以判断网上脱水和纵横定量均匀状况，如水线前后串动太强，则需进行调节。
⏹网部的脱水元件包括成形板、刮水板、低湿箱、弧型刮水箱、上成型器、高真空箱、伏辊。

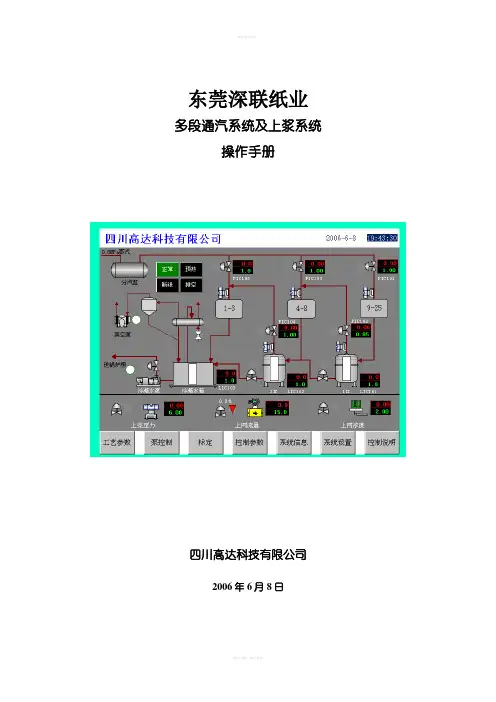

东莞深联纸业多段通汽系统及上浆系统操作手册四川高达科技有限公司2006年6月8日一、系统介绍本系统采用德国西门公司314C－2DP主控制与TP207 10寸彩色触摸屏，实现对现场设备和工艺的控制。
系统中的所有控制相关数据都保存在主控制中，并且在无电的情况，所有数据会长期保存。
二、主画面介绍最下面一栏为系统的工具栏，点击按钮可进入相关项目设置。
中部为画面显示区域。
在画面中点击相关检测对象（压力、液位、流量、浓度），可调出此对象的标定及设置画面。
如点击ＰＩＣ１０１的压力传感器，可调出压力传感器１０１的标定及设置。
如果点击的是控制对象（电动阀、泵），则可调出此对象的控制及设置画面。
在此系统中我们为用户设置了４组压力控制的状态参数，及正常、预热、断纸、排空。
请参看工艺参数设置。
画面中数值显示的地方，上面红色数值为检测值，下面绿色数值为设定值。
设定值可以直接点击输入。
三、画面指示说明1、压力传感器指示：点击可以进入标定及参数设置画面2、浓度传感器指示：点击可以进入标定及参数设置画面3、流量传感器指示：点击可以进入标定及参数设置画面4、传感器故障指示：如果在传感器旁有红、黑两种小圆点交替闪烁，则表明相对应的传感器发生故障5、液位棒状图：显示液位当前高度与实际高度对比6、检测值、设定值指示：红色数值为检测值，绿色数值为设定值。
设定值可以直接点击输入7、普通泵指示：点击可进入相关的控制画面8、真空泵指示：点击可进入相关的控制画面9、泵运行停止指示：亮绿和深绿都表示泵为运行状态，白为停止状态10、电动控制阀指示：点击可进入相关的控制画面11、电动控制阀状态指示：第一个关状态，第二个为全关状态，第三个为开状态，第四个为全开状态12、工艺参数切换按钮：背景为绿色显示表示当前哪组工艺参数有效13、手自动状态指示：有此图显示时为手动状态，没有时为自动状态14、设备故障指示：有此图显示并闪烁时表示设备故障15、上网流量阀阀位指示：显示上网流量阀的当前开度，为百分比四、工艺参数设置１、正常、预热、断纸、排空此四组参数为现场操作人员手动输入，主要是记忆四种不同的工况环境下压力和液位的设定，当设置好后四组参数后，操作员可以根据不责同的工作需要，在主画面中进行切换，调出不同工况环境的设定值参数，进行快速的系统调整。
卫生纸机造纸过程控制在卫生纸从浆板原料到原纸的造纸过程中,有些关键的工艺参数必须要控制好,才能生产出质量合格的原纸。
在造纸过程中,主要分流送部分与抄纸部分,其中流送部分有碎浆、磨浆、配浆、上浆等内容,抄纸部分有成形、压榨、干燥、压光、卷取等内容,其他与之配套有真空、白水、损纸等系统。
如何控制好这些过程中各步骤的关键工艺参数,直接影响到所生产出来原纸质量的好坏。
下面我将根据实际的工作经验详细讨论对几个造纸过程步骤的控制。
1 碎浆碎浆过程要控制的主要工艺参数为碎浆的浓度、时间和抽浆浓度。
碎浆的浓度、时间决定浆料的疏解程度,抽浆浓度是下一步骤磨浆的基本条件。
如图1所示,当碎浆过程开始加水时,把流量计所测量的流量就开始累加计算,根据/加水量=(浆板重量x浆板绝干量)/浓度-浆板重量0的公式计算确定碎浆与抽浆的加水量。
当浆板下到开动的碎浆槽里且累加流量等于碎浆的加水计算量时,关闭加水自动阀,开始计算碎浆时间,这用定时器或在DCS程序中都可轻易实现。
达到所设定的时间后,打开自动阀加水,直到累加流量等于抽浆的加水计算量,同时进行抽浆,这样便可在浆池内得到稳定浓度的浆料。
2 磨浆磨浆过程要控制的主要工艺参数有浆料通过量、磨浆功率与磨浆浓度。
因为实时配浆使长短纤维的用量常常变化较大,同时影响到磨浆机的出口压力,这就需要改变回流量,控制浆料在磨浆机通过量,来稳定磨浆机的出口压力。
如图2所示,通过流量计测量出配浆所需的浆流量与回流量,而两者之和便是浆料在磨浆机通过量。
设定浆料通过量,控制回流阀,让回流量随配所需的浆流量的变化而反向变化,这样便可得到稳定的浆料通过量。
对测量出的瞬间浓度与浓度设定值的比较,通过PID调节稀释自动阀来控制磨浆浓度。
对双盘磨而言,控制磨浆功率即控制它的进刀深度。
如图3所示,以磨浆功率的设定值为中线设定一个在工艺允许范围内的偏离区,磨浆功率在偏离区内,不进刀也不退刀;若向上超出偏离区则退刀,反之向下超出偏离区则进刀。
法国ALLIMAND与德国VOITH纸机的流送系统和网前箱对比刘英政（恒丰纸业黑龙江牡丹江 157013）摘要：简单介绍恒丰纸业新引进的法国ALLIMAND与德国VOITH纸机的流送系统和网前箱，阐述两台纸机流送系统和网前箱工艺、设备及控制的特点，在生产运行中的情况，以及流送系统和网前箱操作和运行的几点建议。
关键词：网前箱，网前箱风机，电磁止逆阀，阶梯扩散器，除气槽，唇板变形温度补偿2003年恒丰纸业引进德国VOITH公司3150纸机，该纸机流送系统的工艺和设备及精密控制为稳定生产提供了良好的条件，经过三年多的生产运行，生产的卷烟纸质量稳定，设备运转率高，纸机运行稳定。
2006年新上一台法国ALLIMAND公司的3860纸机，该纸机的流送系统和网前箱采用了很多国际最先进的设计理念，使浆料在整个流送过程中始终处于良好的分散状态，非常适合生产低定量薄页纸。
通过对两台纸机流送系统和网前箱的对比、分析，掌握国际先进的抄纸工艺理论、设备原理和控制理念，有利于稳定纸机运行，保证产品质量。
此外通过对先进纸机学习和借鉴，可为国产设备改造提供依据。
纸机的流送系统主要是浆料的流送和稀释，在这过程中添加各种助剂和填料，净化、筛选浆料，使浆料具备上网抄造的条件。
在浆料流送过程中防止纤维絮聚，使浆料以高强微湍动的状态进入网前箱，浆料在网前箱中以一定的速度均匀的喷射到网上，达到整个横幅定量一致。
两台纸机的流送系统工艺流程简图如下：图1，德国VOITH纸机的流送系统主流程图2，法国ALLIMAND纸机的流送系统主流程如上两图所示，两台纸机流送系统工艺均比较简捷、实用，满足高速纸机抄造薄页纸的需要。
两台纸机各自工艺、设备和控制有很多方面值得学习和借鉴的地方，下面就流送系统和网前箱的这几个方面做简单的介绍。
两台纸机流送系统，从冲浆稀释到网前箱，都遵循着浓度略高的浆料离纸机上网最近原则，如液位箱回流，压力筛排汽、排渣，上浆总管回流、网前箱液位回流等浓度略高的浆料均回至冲浆泵前，不但节省能源，同时起到了稳定系统浓度的作用。
转国内制浆造纸自控发展现状制浆造纸生产的自动控制，过去应用的范围十分有限，主要集中在制浆过程的局部简单仪表控制和纸机的电气传动控制方面，大量的控制内容是通过现场人工调整实现的。
改革开放以来，通过国外先进技术产品的引进，以及借鉴相关行业自动控制方面的经验，自动控制在造纸生产中逐步得到了应用,正朝着整厂集中控制的方向发展。
近年来，许多厂家在生产过程的重点环节进行了自控系统的技术改造，如蒸煮控制、盘磨控制、配浆控制、上浆流送控制、纸机传动、纸机干燥部多段通气控制(热泵控制)和水分定量检测等方面，取得了明显的效果。
1.1制制浆过程制浆过程的自动化控制主要集中在蒸煮、磨浆、配浆和打浆的控制，主要控制参数有：液位、温度、压力、流量和浓度等。
从过程控制的层面上来说，一方面对生产过程的电动机和电磁阀进行逻辑、顺序的控制；另一方面对罐类和工艺管道上的各种阀门进行工艺参数的调节。
制浆设备中，单体设备较多，由于种种原因，制浆设备本体的机电一体化产品不多，相当部分企业在制浆过程中自动化程度普遍不高。
近些年盘磨、挤浆机、热分散等设备在自动化控制方面有了较大的进步，设备性能有所改善；在配浆和上浆浓度调节部分的改造较多，对提高和稳定产品质量，取得了一定效果。
制浆生产的自动控制系统最初可以认为是仪表控制系统和继电器逻辑控制系统的结合，主要由二次仪表作为控制器来进行单回路或多回路的自动控制。
许多厂家一直延用至今，基本上是一种独立、分离的控制。
随着电子技术的发展，从20世纪80年代开始，以PLC为主流产品的控制器得到了普遍的应用。
由于最初的PLC控制器以逻辑、顺序控制为主，形成了一方面采用PLC控制器进行电动机、电磁阀的联锁和控制；另一方面采用二次仪表作为控制器来进行单回路或多回路的自动调节控制。
从80年代末期开始，PLC控制器的功能和技术概念发生了重大变化，以一个过程控制系统的面貌出现；而且在组态方便性和灵活性上有了很大改善，以其容量、速度、字长、周期等为指标，形成了系列产品，从而具备了从事复杂控制的能力。
