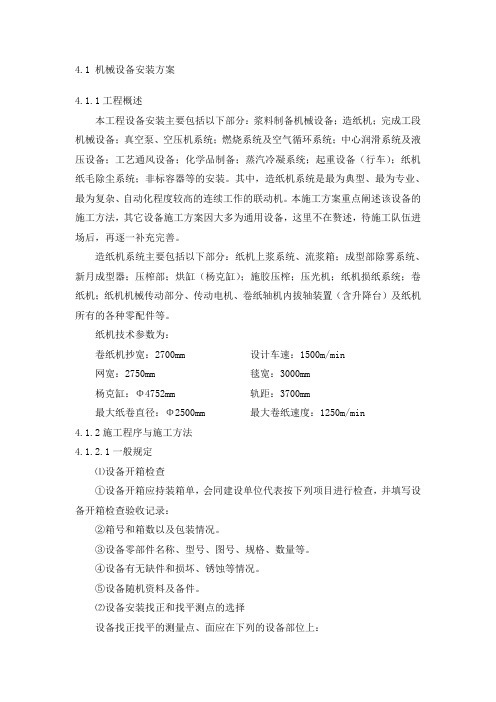

4.1 机械设备安装方案
4.1.1工程概述
本工程设备安装主要包括以下部分：浆料制备机械设备；造纸机；完成工段机械设备；真空泵、空压机系统；燃烧系统及空气循环系统；中心润滑系统及液压设备；工艺通风设备；化学品制备；蒸汽冷凝系统；起重设备（行车）；纸机纸毛除尘系统；非标容器等的安装。其中，造纸机系统是最为典型、最为专业、最为复杂、自动化程度较高的连续工作的联动机。本施工方案重点阐述该设备的施工方法，其它设备施工方案因大多为通用设备，这里不在赘述，待施工队伍进场后，再逐一补充完善。
造纸机系统主要包括以下部分：纸机上浆系统、流浆箱；成型部除雾系统、新月成型器；压榨部；烘缸（杨克缸）；施胶压榨；压光机；纸机损纸系统；卷纸机；纸机机械传动部分、传动电机、卷纸轴机内拔轴装置（含升降台）及纸机所有的各种零配件等。
纸机技术参数为：
卷纸机抄宽：2700mm 设计车速：1500m/min
网宽：2750mm 毯宽：3000mm
杨克缸：Φ4752mm 轨距：3700mm
最大纸卷直径：Φ2500mm 最大卷纸速度：1250m/min
4.1.2施工程序与施工方法
4.1.2.1一般规定
⑴设备开箱检查
①设备开箱应持装箱单，会同建设单位代表按下列项目进行检查，并填写设备开箱检查验收记录：
②箱号和箱数以及包装情况。
③设备零部件名称、型号、图号、规格、数量等。
④设备有无缺件和损坏、锈蚀等情况。
⑤设备随机资料及备件。
⑵设备安装找正和找平测点的选择
设备找正找平的测量点、面应在下列的设备部位上：
①设备的主要工作面。
②支承滑动部件的导向面。
③保持转动部件的导向面或轴线。
④部件上加工精度较高的表面。
⑤设备上应为水平或铅垂的主要轮廓面。
⑶垫铁布置
设备的负荷由垫铁承受，垫铁组的位置和数量应符合下列要求：
①每个地脚螺栓两侧应分别各放一组垫铁。
②垫铁组应尽量靠近地脚螺栓。
③相邻两垫铁组间的距离一般为500～800mm。
④垫铁规格采用国家规范要求的斜1＃和平1＃的规格。
⑤随负荷的垫铁组，应使用成对斜垫铁，斜垫铁下面应有平垫铁必要时找平后用电焊点焊，但铸铁垫铁可不焊。
⑥每一组垫铁应尽量减少垫铁的块数，一般不超过四块，并少用薄垫铁，最厚的放在下面，成对斜垫铁放在上面。
⑦每一组垫铁应放置整齐平稳，接触良好，设备找平后每一组垫铁均应被压紧，并可用0.25kg手锤逐组轻击听音检查。
⑧设备找平后垫铁应露出设备底座面外缘10～30mm，垫铁组伸入设备底座底面的长度应超过设备地脚螺栓孔。
⑷设备清洗和装配
①设备各种零部件，应清洗干净，如有锈迹可用砂布、油石、金属刮具等方法除去。
②设备装配时应先检查零部件与装配有关的外表开头装配先后顺序及外购配套件应符合国家现行技术标准方得进行装配工作。
③装配有过盈配合的零部件，可用机油加热方法进行，掌握油的温度和配合尺寸精度；严禁用易燃品加热机油，同时做好防火措施。
④设备所有零部件与底轨表面联接固定部位，均须进行二次找正；第一次初找定位，经划线钻孔，攻丝后再进行第二次精确找准定位，紧固底脚联接螺栓，二次找正均须质检员检验合格方可进行下一步工作。
⑤滚动轴承装配。要求装配前用塞尺测出轴承原始径向间隙，装配后测出安装径向间隙，并作出记录。带紧定套的球面滚动轴承安装间隙须按设备技术文件要求。
4.1.2.2安装准备
⑴设备安装前要求业主提供以下技术条件：
①设备安装施工图、设备制造图、设备基础图、设计说明书、设备出厂合格证、装箱单、产品使用说明书、随机技术文件等。
②设备预装配检查记录，烘缸试压合格证，烘缸质量检查与排列编号顺序记录等。
③设备基础混凝土标号及强度试验记录，或基础施工质量验收通知单。
④派有关技术人员参加听取由建设单位组织的技术交底会。
⑵安装前工程技术人员向施工班组进行技术交底，以达到施工班组人员对现场施工情况、图纸资料、技术标准、质量要求、操作规程、安全施工、有关规章制度等有关比较全面地了解和掌握。
⑶在安装过程中，必须执行随机技术文件的规定和设备供货商现场代表的指导。
⑷安装中所用的仪器与尺度，均应按国家计量标准统一校验，并校验设备制造尺度的偏差。
⑸各种辊子及烘缸都要求保护完好，不得碰坏或划伤表面，防止锈蚀，胶辊表面不得接触各种油类。
⑹各种轴承的装配除符合有关规定要求外，还应注意装后的部件的整体跨距尺寸是否与图纸要求或实际装配位置相符。
⑺设备安装工程所用材料、零件、构件必须符合设计规定和现行标准。
⑻设备开箱检查，按装箱单清点零部件，如发现问题，通知建设单位尽快解决。
⑼开工前要将设备陆续运搬至施工现场，建立材料保管库，工具室等。

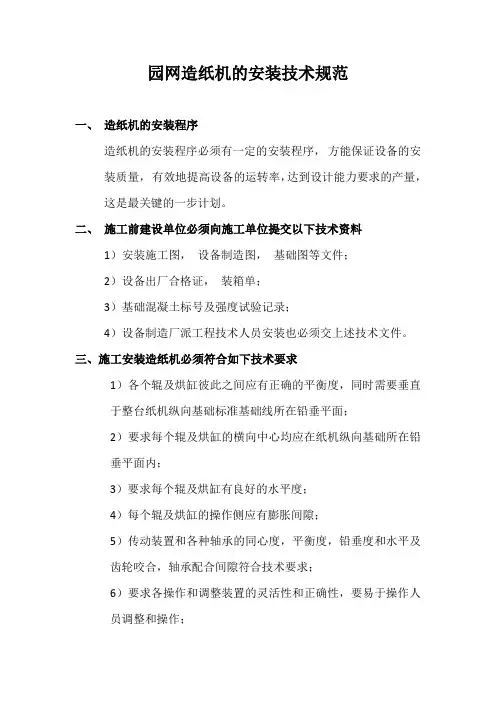

4.1.2.3造纸机安装的基本要求
⑴各辊子与烘缸彼此之间应有正确的平行度，并且垂直于整台纸机纵向中心线所在的铅垂平面。
⑵各辊子与烘缸的横向中心均应在纸机纵向基准线所在的铅垂平面内。
⑶各个辊及烘缸有良好的水平度。
⑷各个辊及烘缸操作边应有膨胀间隙。
⑸传动装置和各种轴的同心度、平行度、铅垂度和水平度及齿轮，轴承配合间隙应符合技术规定。
⑹各种操作和调整装置应灵活正确。
⑺各种运转零部件安装完成后，用手盘动运转正常，不得有卡劲磨擦、偏移、跳动及不正常声音等现象。
上述设备安装各参数的误差要求除满足国家规范要求外，还应满足设备技术文件的要求。
4.1.3造纸机安装工艺流程
4.1.4施工方法
4.1.4.1基础复测
根据图纸技术资料组织人员对纸机基础进行全面放线检查。纸机的纵向中心线也是纸机的纵向基准线，第一下烘缸的轴向中心线也是纸机横向基准线，纸机纵、横向基准线应按照施工图所示建筑物的中心线或边缘线为起点来复核检查，
