ANSYS讲义加载与求解OK

而...
individual entities by picking 选项只删除模型选定的载荷。
删除载荷（续）
当删除实体模型时, ANSYS 将自动删除其上所 有的载荷
删除线上的均 布压力
自动删除以线为边 界各单元均布压力
实体模型
FEA 模型l
删除载荷（续）
两关键点的扩展位移约束载荷例外：
删除两点的约束
在关键点处约束
FEA 模型
在节点加集中力
在节点处约束
加载 (续)
无论采取何种加载方式,ANSYS求解前都将载 荷转化到有限元模型.因此,加载到实体的载荷 将自动转化到 其所属的节点或单元上
沿线均布的压力
均布压力转化到以线为边界的各单元上
实体模型
加载到实 体的载荷 自动转化 到其所属 的节点或 单元上
500 L3
VALI = 500
如果加载后坡度的方向相反, 将 两个压力数值颠倒即可
VALJ = 1000
1000 500
L3 VALI = 1000 VALJ = 500
加载轴对称载荷
轴对称载荷可加载到具有对称轴的3-D 结构 上
3-D 轴对称结构可用一2-D 轴对称模型描述
对称轴
3-D 结构 轴对称模型
加载面力载荷
Main Menu: Solution > -Loads- Apply > Pressure > On Lines
拾取 Line
输入一个压力值 即为均布载荷, 两个数值 定义 坡度压力
加载面力载荷(续)
500
500
L3 VALI = 500
1000
坡度压力载荷沿起始关键点(I) 线性变化到第二个关键点 (J)

ANSYS基本操作精讲
1. 新建项目：启动ANSYS后，点击“File -> New -> Project…”，输入项目名称和存储路径，选择适当的单位系统和求解器类型，然后点击“OK”按钮。

3.定义材料属性：在材料模块中，可以定义各种材料的物理特性。

选
择合适的材料模型并输入相应的参数。

可以通过导入材料库或自定义材料
属性来定义材料。

4.设置边界条件：在加载模块中，设置边界条件是非常重要的。

可以
设置约束条件（如固定支撑和约束）和荷载条件（如力、压力和热源）。

通过选择几何模型的面、边或节点，然后定义相应的边界条件。

5.网格划分：网格划分模块（或称为前处理模块）用于将几何模型离
散化为有限元网格。

可以选择适当的网格类型，如三角形网格或四边形网格，并选择合适的网格密度。

6. 运行求解器：在求解模块中，选择适当的求解器和求解方法。

通
过点击“Solve”按钮，ANSYS将自动进行求解，并输出结果。

可以通过
设置收敛准则、调整步长和监控求解过程来改进求解性能。

7.结果后处理：在后处理模块中，可以对求解结果进行可视化和分析。

可以使用绘图工具绘制各种图表和图形，并对结果进行剪切、比较和动态
显示。

以上是ANSYS的一些基本操作。

除了这些基本操作外，ANSYS还提供
了许多高级功能和工具来解决复杂的工程问题。

为了更好地使用ANSYS，
建议深入学习ANSYS的使用手册和相关教程，并进行实际的案例分析和实
践操作。

ANSYS实体模型加载、求解及后处理步骤计算温度场步骤：1．定义标题和工作文件名1）定义标题：Utility Menu>Change Title2）定义工作文件名：Utility Menu>Change Jobname2.选择单元类型Main Menu>Proprecessor>Element Type>Add/Edit/Delete 出现一个“Element Type”对话框，点击“Add”,又出现一个“Library of Element Type”对话框，选择“Thermal Solid”，在右面的栏中选择“Brick 20Node 90”,单击“OK”。

3．定义材料属性1）设置材料密度Main Menu>Proprecessor>Material Props>Material Models 出现一个“Define Material Mode Behavior”对话框，在右面的对话框中双击“Thermal”，双击其下出现的“Density”，出现“Density for Material Number 1”的对话框，在“DENS”后面输入密度值；2）输入导热系数Main Menu>Proprecessor>Material Props>Material Models出现一个“Define Material Mode Behavior”对话框，在右面的对话框中双击“Thermal”，双击其下出现的“Conductivity”，双击“Isotropic”，出现一个“Conductivity for Material Number 1”的对话框，连续单击“Add Temperature”在“KXX”中输入导热系数值；3）定义比热在“Define Material Mode Behavior”对话框右面输入栏中，双击“Specific heat”，出现一个“Specific heat for Material Number 1”对话框，连续单击“Add Temperature”，在“Temperature”中输入温度，在“C”中输入与温度对应的比热系数；4）输入对流系数在“Define Material Mode Behavior”对话框右面输入栏中，双击“Convection or Film Coef”，出现一个“Convection or Film Coefficient for Material Number 1”对话框，在“Temperature”中输入温度，在“HF”后面输入与温度对应的对流数。

GUI：Solution>Define Loads>Apply>Structural>Displacement>On Keypoints （或On Nodes）
参数说明：
KOPI、NODE－－要施加约束的关键点号、节点号 Lab－－－UX、UY、UZ、ROTX、ROTY、ROTZ等符号标识； VALUE、VALUE2－－自由度值、第二个自由度值； NEND，NINC－－指定相同的约束值到NODE到NEND的节点上（缺省为NODE）， 其节点号增量为NINC（缺省＝1）； KEXPND－－关键点自由度扩展选项（0－约束只施加在关键点处的节点上；1－将 关键点上的约束进行扩展(见下页）
第4章 4.1.1.1 载荷步和子步
1)载荷步(load step)
ANSYS加载与求解
中南大学
载荷步就是我们平时讲的分步施加载荷，以模拟真实的载荷配置。左 图所示显示了一个需要三个载荷步的载荷历程曲线：第一个载荷步用于线 性载荷，第二个载荷步用于不变载荷，第三个载荷步用于卸载。载荷值在 载荷部的结束点达到全值。 2)载荷子步 子步(Sub step):将一个载荷步分成几个子步施加载荷。
优点: （1）模型载荷独立于有限元网格之外，这样就不必因为 网格重新划分而重新加载；（2）通过图形拾取来加载时，因为 实体较少，所以施加载荷简易。
缺点: （1）不能显示所有的实体模型载荷；（2）施加关键点约 束的扩展时，在两个关键点施加的约束会扩展到关键点之间的 直线上所有的节点上，有时这种约束并不是实际的约束情况， 因此在使用扩展约束时，在关键点上施加约束要特别小心。
第4章
ANSYS加载与求解
中南大学

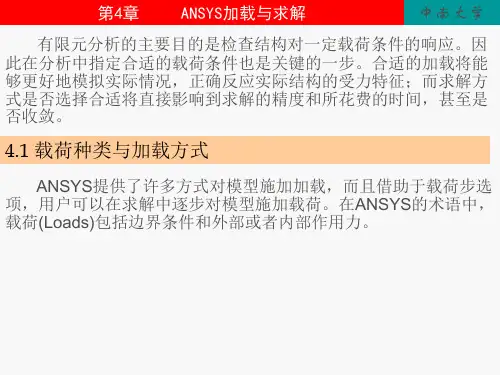

有限元分析的主要目的是检查结构对一定载荷条件的响应。因 此在分析中指定合适的载荷条件也是关键的一步。合适的加载将能 够更好地模拟实际情况，正确反应实际结构的受力特征；而求解方 式是否选择合适将直接影响到求解的精度和所花费的时间，甚至是 否收敛。
