光刻机核心部件详解光刻机是现代微电子工业中不可或缺的设备，它是制造集成电路的关键设备之一。
在微电子工业中，光刻机的作用是将电路图案精确地在微型制造物上烙印成图案，然后进行微细的制造和加工，以实现集成电路的生产。
光刻机的核心部件是曝光系统、光学系统和电控系统，下面我们详细解析一下光刻机的核心部件。
一、曝光系统光刻机的曝光系统主要作用是通过投射光源对掩膜上电路图案进行曝光，以将电路图案传输到硅片上。
曝光系统由自动对焦、震动抑制和曝光闪光灯等组成。
1. 自动对焦正常曝光需要将硅片和掩膜平行放置并紧密贴合，这样才能保证曝光成功。
自动对焦通过使用激光反射的方式可以精准地控制曝光的距离和位置，进而使曝光质量提高。
2. 震动抑制在曝光的过程中，光刻机的震动会导致电路图案的失真，从而导致整个加工过程的失误。
因此，震动抑制技术的出现可以有效地减少光刻机的震动，并最终提升曝光品质。
3. 曝光闪光灯曝光闪光灯是光刻机中最重要的曝光系统部件，是一种用于产生高强度、短脉冲宽度的紫外线光源的器件。
其工作原理是通过激发汞蒸气产生紫外线，将紫外线的能量传递给硅片上的光阻层，使其进行化学反应，最终形成电路图案。
二、光学系统光学系统是光刻机中最重要的核心部件之一，它主要作用是将曝光区域中掩膜上的电路图形投射到硅片上，并实现投影补偿、人工补偿和自动尺寸补偿等功能。
1. 投影补偿在实际的制造中，硅片和掩膜之间会产生微小的失真，投影补偿通过采用不同的光学元件来实现，来精确地将图案投影在硅片上。
2. 人工补偿人工补偿是在图案设计的过程中，由设计人员根据经验进行的手工加工操作。
它可以在硅片上产生微小的特定形状，从而确保硅片上的电路图案质量。
3. 自动尺寸补偿自动尺寸补偿是光刻机核心部件中的创新，它通过对信号的传递和处理，在光刻机内部实现自适应尺寸修正。
借助自动尺寸补偿技术，可以有效地提高硅片上电路图案的精度和质量，进而使其具备更好的可靠性和耐用性。

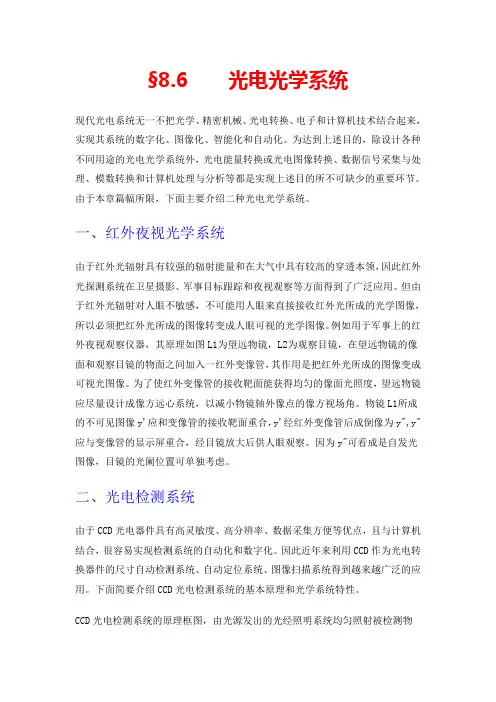

§8.6 光电光学系统现代光电系统无一不把光学、精密机械、光电转换、电子和计算机技术结合起来，实现其系统的数字化、图像化、智能化和自动化。
为达到上述目的，除设计各种不同用途的光电光学系统外，光电能量转换或光电图像转换、数据信号采集与处理、模数转换和计算机处理与分析等都是实现上述目的所不可缺少的重要环节。
由于本章篇幅所限，下面主要介绍二种光电光学系统。
一、红外夜视光学系统由于红外光辐射具有较强的辐射能量和在大气中具有较高的穿透本领，因此红外光探测系统在卫星摄影、军事目标跟踪和夜视观察等方面得到了广泛应用。
但由于红外光辐射对人眼不敏感，不可能用人眼来直接接收红外光所成的光学图像，所以必须把红外光所成的图像转变成人眼可视的光学图像。
例如用于军事上的红外夜视观察仪器，其原理如图L1为望远物镜，L2为观察目镜，在望远物镜的像面和观察目镜的物面之间加入一红外变像管，其作用是把红外光所成的图像变成可视光图像。
为了使红外变像管的接收靶面能获得均匀的像面光照度，望远物镜应尽量设计成像方远心系统，以减小物镜轴外像点的像方视场角。
物镜L1所成的不可见图像y'应和变像管的接收靶面重合，y'经红外变像管后成倒像为y",y"应与变像管的显示屏重合，经目镜放大后供人眼观察。
因为y"可看成是自发光图像，目镜的光阑位置可单独考虑。
二、光电检测系统由于CCD光电器件具有高灵敏度、高分辨率、数据采集方便等优点，且与计算机结合，很容易实现检测系统的自动化和数字化。
因此近年来利用CCD作为光电转换器件的尺寸自动检测系统、自动定位系统、图像扫描系统得到越来越广泛的应用。
下面简要介绍CCD光电检测系统的基本原理和光学系统特性。
CCD光电检测系统的原理框图，由光源发出的光经照明系统均匀照射被检测物体，被检测物体经物镜成像在CCD器件的靶面上（检测系统多采用线阵CCD），CCD输出反映物体大小或位置的脉冲信号，此信号经放大和二值化处理后送入微机，再由微机进行数据采集与处理，最后由显示和打印系统输出检测结果。
摄像机成像工作原理摄像机是现代高科技设备中不可或缺的一部分，它通过光学的方式将物体的图像转换成电信号，实现图像的采集和传输。
在本篇文章中，我们将探讨摄像机的成像工作原理。
一、光学系统摄像机的光学系统是实现成像的重要组成部分。
光学系统由凸透镜、滤光器、快门等组成。
当光线通过凸透镜时，会受到透镜的折射作用，从而形成一个倒立的实像。
滤光器的作用是过滤掉一些不需要的颜色，并将需要的颜色通过。
快门的功能是控制光线进入的时间，决定了拍摄的曝光时间。
二、传感器传感器是摄像机的核心部件之一，它负责将光学系统成像的光信号转换为电信号。
常见的传感器类型有CCD（电荷耦合器件）和CMOS （互补金属氧化物半导体）两种。
CCD传感器通过在光场中感应产生的电荷传递，最终形成图像。
CMOS传感器则将光信号转换为电信号，并通过放大等处理后输出。
传感器的选择不仅取决于成像质量，还考虑了功耗、价格等因素。
三、模数转换摄像机的输出信号是模拟信号，需要经过模数转换器（ADC）将其转换为数字信号。
ADC将连续变化的模拟信号转换为一系列离散的数字值，通过量化和采样的过程实现。
数字信号具备数字化的优点，可以方便地进行存储、传输和处理。
四、处理与编码摄像机的数字信号通过处理和编码，可进一步提高图像质量和数据压缩效率。
处理包括调整图像的亮度、对比度、色彩平衡等，以优化图像效果。
压缩技术可以减小图像的数据量，提高传输效率和存储空间利用率。
常见的压缩算法包括JPEG和H.264等。
五、输出摄像机的输出方式多种多样，常见的有模拟输出、数字输出和网络输出等。
模拟输出一般通过音视频接口（如RCA、BNC）连接到显示设备或录像机等设备上。
数字输出使用HDMI、USB等接口进行连接，可以直接传输数字信号。
网络输出通过网络连接实现数据的传输和共享。
六、应用领域摄像机的应用领域非常广泛，涉及安防监控、电视广播、视频通话、航空航天等诸多领域。
在安防监控领域，摄像机可以实时监控和录像，起到保护人员和财产安全的作用。
自适应光学系统中的波前控制技术研究第一章绪论自适应光学系统是一种应用于望远镜和激光技术中的现代光学系统。
该系统通过实时监测和校正大气扰动引起的波前畸变，能够提高光学系统的分辨率和成像质量。
而波前控制技术则是自适应光学系统中最重要的技术之一。
本文将对自适应光学系统中的波前控制技术进行研究和探讨。
第二章波前控制基础理论波前控制技术是基于光学波前的概念而发展起来的技术。
光学波前是指一个光波的传播过程中在各个位置的相位状态。
对于光学波前的分析需要用到波前传播理论。
波前传播理论是一种描述波的传播过程的数学模型。
在自适应光学系统中，我们需要对波前畸变进行精确的控制。
因此，我们需要使用适当的波前控制方法来校正波前畸变。
第三章波前控制方法目前广泛使用的波前控制方法包括自适应光学、相位调制和模拟方法。
自适应光学方法是一种利用传感器探测波前，通过变形镜改变光束相位的方法。
相位调制方法是一种在光路中加入一个可变相位的光学元件，来控制波前的传播路径和相位分布。
模拟方法是一种利用计算机模拟波前传播过程的方法，通过计算模拟波前畸变，并预测其传播过程，最终校正波前畸变。
第四章自适应光学系统中的波前控制方法自适应光学系统中的波前控制方法是一种实时控制波前畸变的方法。
该系统采用反馈控制机制，通过实时检测波前畸变，自动调节变形镜来产生逆相位，以抵消光学系统中的波前畸变。
该方法可以大大提高望远镜的分辨率和成像质量。
第五章波前控制技术在激光技术中的应用自适应光学系统中的波前控制技术也广泛应用于激光技术中。
该技术可以消除大气扰动，提高激光束质量，并提高激光功率密度。
激光波前控制技术可以应用于多种领域，包括通信、制造和军事等领域。
第六章结论波前控制技术是自适应光学系统中最重要的技术之一。
该技术可以校正光学系统中的波前畸变，提高望远镜的分辨率和成像质量，同时也可以应用于激光技术中。
未来，随着科学技术的不断发展，波前控制技术将得到更广泛的应用。
