华直当阳市庙前镇4*20MWp地面分布式农光互补光伏发电项目质量通病防治监理细则（35KV线路专业工程）批准：审核：编写：常州正衡电力工程监理有限公司华直当阳市庙前镇4*20MWp地面分布式农光互补光伏发电项目监理项目部一、工程概况1.1、工程概况项目名称：华直当阳市庙前镇4*20MWp地面分布式农光互补光伏发电项目华直当阳市庙前镇80MWp地面分布式光伏发电项目配套35kV光伏总开关站-凤凰变、华强变线路工程，该线路起自 35kV庙前总开关站，终止110kv凤凰山变电站、110kV华强变电站，全线长10.6km，其中单回路5.1km，双回路5.5km；导线选用耐热铝合金钢芯铝绞线NRLH58GJ-240导线，避雷线为OPGW-10-50-1复合光缆线，电缆型号为YJV22-26/35kV-1×630。

埋地光缆为管道光缆GYFTZY-24 ITU-T G.652。

该线路工程始于当阳市35kV庙前总开关站35kv出线构架止于110kV凤凰山变电站、110kV华强变电站35kV进线构架，全线铁塔共52基；单回直线塔16基，转角耐张10基，双回路直线塔10基，转角耐张13基，钢管直线塔1基，耐张塔2基。

线路绝缘子采用FU70BP-146-1玻璃绝缘子，悬垂串采用单联串。

1.2、导线和地线1.2.1、导线：导线选用耐热铝合金钢芯铝绞线NRLH58GJ-240导线；1.2.2、地线：采用为OPGW-10-50-1复合光缆线，电缆型号为YJV22-26/35kV-1×630。

二、自然条件本工程地势为低山丘陵地貌，海拔高度在59-90m之间，局部冲沟、丘间凹地多为田地、鱼塘或林地。

三、质量通病种类根据我公司多年来的施工经验，对基础工程常见缺陷进行归纳，主要体现为：3.1、断面尺寸偏差、轴线偏差、表面平整度超限。

3.2、蜂窝、麻面、露筋、孔洞、内部不实。

3.3、在接缝和施工缝处产生烂根、烂脖、烂肚。

3.4、结构发生裂缝。

3.5、结构表面损伤,缺棱掉角。

3.6、混凝土强度偏低,或波动较大。

3.7、碱骨料反应。

3.8、混凝土碳化。

3.9、钢筋锈蚀。

四、原因分析及预防措施4.1、断面尺寸偏差、轴线偏差、表面平整度超限4.1.1、原因分析:（1）、图纸有误或看错图纸;（2）、施工测量放线有误;模板支撑不牢,支撑点基土下沉,模板刚度不够;（3）、混凝土浇筑时一次投料过多,一次浇筑高度超过规定,使模板变形;（4）、混凝土浇筑顺序不当,造成模板倾斜;（5）、振捣时,过多振动模板,产生模板位移;（6）、模板接缝处不平整,或模板表面不平等。

4.1.2、预防措施：（1）、首先在浇制前执行严格的验模验筋制度，确认尺寸无误后，申报监理部复检并填写浇制申请单。

（2）、浇制过程，全程监督，对于投料高度、浇制顺序、振捣过程进行控制。

4.2、蜂窝、麻面、露筋、孔洞、内部不实4.2.1、原因分析:（1）、模板接缝不严,板缝处漏浆;（2）、模板表面未清理干净或模板未满涂隔离剂;（3）、混凝土配合比设计不当或现场计量有误;（4）、振捣不密实、漏振;（5）、混凝土搅拌不匀,和易性不好;（6）、混凝土入模时自由倾落高度较大,未用串筒或溜槽,产生离析;（7）、底模未放垫块,或垫块脱落,导致钢筋移动;（8）、结构节点处,由于钢筋密集,混凝土的石子粒径过大,浇筑困难,振捣不仔细等。

4.1.2、预防措施：（1）、在基础浇制前检验过程中，对原材料表面质量进行外观检查，骨料使用严格按照规范要求进行检查。

（2）、在浇制过程中，对配合比、坍落度等项目检查，严格按照规范要求执行，对于重点部位的配合比、坍落度的检查将由项目部会同现场监理进行汇检。

4.3、在接缝和施工缝处产生烂根、烂脖、烂肚4.3.1、原因分析:（1）、施工缝的位置留设不当,不易振捣;模板安装完毕后,接槎处未清理干净;（2）、对施工缝处先浇混凝土表面未作处理,或处理不当,形成冷缝;（3）、接缝处模板拼缝不严,漏浆等。

4.3.2、预防措施：首先，在浇制前对模板检查过程中，着重对模板的清洁度、结构的牢固性以及损坏程度进行逐一查看，不满足施工需要将直接勒令拆除、更换。

其次在浇制过程中，振捣人员必须持证上岗，模板接缝处的振捣项目部将认真进行监督检查。

4.4、结构发生裂缝4.4.1、原因分析:（1）、模板及其支撑不牢,产生变形或局部沉降;（2）、混凝土和易性不好,浇筑后产生分层,出现裂缝;（3）、养护不好引起裂缝;（4）拆模不当,引起开裂;（5）、当烈日暴晒后突然降雨,产生裂缝;（6）、大体积混凝土由于水化热,使内部与表面温差过大,产生裂缝;（7）、大面积现浇混凝土由于收缩和温度应力产生裂缝;构件厚薄不均匀,使得收缩不均匀而产生裂缝;（8）、主筋位置严重位移,而使结构受拉区开裂;（9）、混凝土初凝后又受到扰动,产生裂缝;（10）、构件受力过早或超载引起裂缝;（11）、基础不均匀沉降引起开裂;（12）、设计不合理或使用不当引起开裂等。

4.4.2、预防措施：在浇制前对模板搭设以及钢筋网保护层等质量方面进行严格检查外，对基础成品后的养护，严格按照规范要求执行，项目部将根据养护天数，对基础强度及时进行检测。

4.5、结构表面损伤,缺棱掉角4.5.1、原因分析：（1）、模板表面未涂隔离剂,模板表面未清理干净,粘有混凝土;（2）、模板表面不平,翘曲变形;（3）、振捣不良,边角处未振实;（4）、拆模过早或拆模用力过猛,强撬硬别,损坏棱角;（5）、拆模后未做好成品保护,结构被碰撞损坏等。

4.5.2、预防措施：（1）、首先在模板搭设过程中进行着重检查外，对浇制过程中的边角处振捣过程进行监督检查；（2）、对于拆模式的成品保护以及回填时的成品保护，将严格按照公司下发的有关文件执行，确保不受外力以及人为破坏。

4.6、混凝土强度偏低,或波动较大4.6.1、原因分析:原材料质量波动;配合比掌握不好,水灰比控制不严;搅拌时间短,搅拌不均匀,或投料顺序不对;混凝土运送的时间过长或产生离析;混凝土振捣不密实;混凝土养护不好等。

4.6.2、预防措施：严格控制浇制过程中水灰比，并严格按照规范要求进行投料。

4.7、钢筋锈蚀原因分析：产生钢筋锈蚀的原因是混凝土液相的PH值的影响,PH值小于4时钢筋锈蚀速度急剧加快,混凝土的碳化将降低PH值;氯离子含量的影响,氯离子会破坏钢筋表面的氧化膜,使钢筋锈蚀;钢筋的混凝土保护层厚度的影响;水泥品种的影响;环境温、湿度的影响;大气、水与土层中盐的渗透作用;混凝土密实度的影响等。

预防措施：所有原材料存放严格按照有关要求进行保管，并在施工过程中从各个方面严格控制PH值。

上述质量通病,最终都会导致结构的承载能力降低,变形能力降低,变形增加,裂缝展开过大,结构耐久性降低。

所以对混凝土结构工程的质量必须十分重视,避免形成结构隐患。

从上述质量通病的原因可以看出,只要施工过程中能严格按施工规范进行,设计能按设计规范进行,绝大部分的质量问题是可以避免的。

五、混凝土质量缺陷的处理5.1、表面抹浆修补对于数量不多的小蜂窝、麻面、露筋、露石的混凝土表面,主要是保护钢筋和混凝土不受侵蚀,可用1∶(2—2.5)水泥砂浆抹面修整。

在抹吵浆前,需用钢丝刷或加压力的水清洗,润湿,抹浆初凝后要加强养护工作。

对结构构件承载能力无影响的细小裂缝,可将裂缝处加以冲洗,用水泥砂浆抹补。

如果裂缝较大、较深时,应将裂缝附近的混凝土表面凿毛,或沿裂缝方向凿成深为15—20mm、宽为100—200mm的V形凹槽,扫净并洒水湿润,先刷一层水泥砂浆,然后用1∶(2—2.5)水泥砂浆分2-3层涂抹,总厚度控制在10—20mm,并压实抹光。

5.2、细石混凝土填补当蜂窝比较严重或露筋较深时,应除掉附近不密实的混凝土的突出骨料颗粒,用清水洗刷干净并充分润湿后,再用比原强度等级高一级的细石混凝土填补并仔细捣实。

对孔洞的补强,可在旧混凝土表面采用处理施工缝的方法处理,将孔洞处疏松的混凝土和突出的石子剔凿掉,孔洞顶部要凿志斜面,避免形成死角,然后用水刷洗干净,保持湿润72h后,用比原混凝土强度等级高一级的细石混凝土捣实。

混凝土的水灰比宜控制在0.5以内,并掺水泥用量0.01%的铝粉,分层捣实,以免新旧混凝土的接触面上出现裂缝。

5.3、水泥灌浆与化学灌浆对于影响结构承载力,或者防水、防渗性能的裂缝,为恢复结构的整体性和抗渗性,应根据裂缝的宽度、性质和施工条件等,采用水泥灌浆的方法予以修补。

一般对宽度大于0.5mm的裂缝,可采用水泥灌浆;宽度小于0.5mm的裂缝,宜采用化学灌浆。

六、防护工程线路防护工程质量通病防治的技术措施，设计单位应给出杆塔标牌的固定位置、螺栓的规格。

6.1、线路防护工程质量通病防治的施工措施：6.1.1、线路杆号牌、标号牌、警示牌安装要牢固、规范。

其朝向应面向小号侧，或面向道路或人员活动方向。

6.1.2、杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施。

6.1.3、多回路铁塔色标漆涂刷要清晰、简洁、干净，要采取措施防止绝缘子、铁塔污染。

七、定位、复测7.1、设计定位质量通病防治的技术措施：7.1.1、路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越，如河流、铁路、重要公路、通信线路、文物及风景区等，必须取得当地政府及主管部门的许可协议。

7.1.2、重要跨越的杆塔位置的选择，应满足被跨越物所属行业的相关规定。

7.1.3、路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础。

7.1.4、杆塔位置应考虑施工场地的需求，并方便维护运行。

7.1.5、铁塔接地孔的位置应便于接地体的安装，并保证工艺的美观。

接地孔的位置应便于接地体的安装，并保证工艺的美观。

接地孔的位置应设在塔脚板或包铁上缘以上200mm处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。

连板的形状可采用长方形或正方形两种。

7.1.6、架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点。

7.2、路径复测质量通病防治的技术措施：7.2.1、杆塔位置应符合施工图的平、断面要求，复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核。

7.2.2、线路的方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动。

7.2.3、线路途经山区时，应校核边导线在风偏状态下对山体的距离。

八、基础施工8.1、基础分坑、开挖质量通病防治的技术措施：8.1.1、遇特殊地质条件（如流沙、泥水、稻田、山地等），开挖前应将杆塔中心桩引出。

辅助桩应采取可靠保护措施，基础浇制完成后，必须恢复塔位中心桩。

8.1.2、拉线杆塔基础分坑时应以中心桩高程为准，其主杆、拉线坑埋深应符合设计要求。

合集下载

输电线路常见的质量通病及其防治措施

输电线路常见的质量通病及其防治措施

输电线路常见的质量通病及其防治措施随着我国经济的发展，人们对于供电的要求越来越高，电力系统也随之快速发展。

架空输电线路具有远距离输电、面积广等特点，尤其适用于我国城乡电网之中。

由于架空输电线路主要布设在户外，缺少绝缘层的保护，容易损坏，导致电网运输的中断。

因此，要对架空输电线路进行有效的运行维护，提高架空输电线路运行的安全程度和稳定程度。

鉴于此，本文就输电线路常见的质量问题及其防治措施展开探讨，以期为相关工作起到参考作用。

标签：架空输电线路；运行维护；问题；对策无论是建设还是使用，输电线路都在户外展开，这决定了输电线路工作环境比较恶劣，会受到自然因素影响较大。

同时，在人为因素的影响之下，导致输电线路会出现一些故障，导致供电质量受到影响。

如果不能采取有效的措施解决存在的故障问题，极有可能会出现严重损失。

为此，应采取有效的防治措施，确保输电线路能够安全运行。

一、电力施工中输电线路施工质量控制的重要性分析对输电线路的施工质量进行控制不仅保证施工进度，避免出现“赶工期”的情况，还能对工程成本进行有效控制，对提升电力行业的经济效益也有一定作用。

输电线路施工时，为了保障输电线路施工质量，对施工人员的专业技术要求也较高。

施工人员既需要有扎实的专业施工知识，也需要有高超的操作技能，这样才能保证质控目标得以实现。

在施工建设过程中，输电线路的质量对工程成本、进度及安全都有影响。

因此，需要对输电线路施工严格管控，使得工程可顺利安全开展。

二、架空输电线路运行维护中存在的问题（一）架空输电线路周围违章建筑随着我国城市化进程不断加快，架空输电线路的架设位置也会逐渐朝着人口密集区靠近，甚至有少部分架空输电线路会建设在人口较大的中心区域，给人们的生命财产安全造成威胁。

同时，在输电线路附近的防护区域内存在大量违章建筑，导线与建筑之间预留的空间不够大，在违章建筑物规模不断扩大的情况下，架空输电线路的正常运行容易受到影响，同时也给违章建筑区域内生活的居民造成影响。

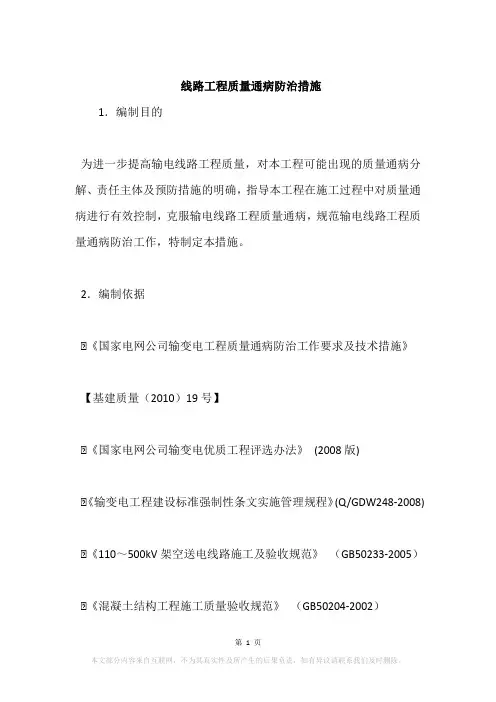

线路工程质量通病防治措施
