如何在FortiGate的NP2网络接口上面使用sniffer或debug flow功能
1． 文档用途
本文描述的是如何如何在FortiGate的NP2网络接口上面使用sniffer或debug flow功能。
2． 适应范围
所有的具有NP2网络处理器的FortiGate设备。 更多：http://www.fortinet.org.cn
3． 功能描述
新型号的FortiGate使用了NP2网络处理器，例如FG-310B，FG-620B等等，有一些网络流
量将不再转发给设备主CPU处理而是直接由NP2网络处理器处理，这将导致debug flow和
sniffer命令无法抓到从NP2接口上收发的报文。
然而，并不是所有的报文都无法抓到的，所有的连接建立过程的报文及不支持快速转发的
报文还是可以通过debug flow和sniffer命令抓到的，如TCP三次握手的包，包括
syn/syn-ack/ack。当TCP连接建立起来之后，所有的后续包就会被NP2处理器通过快速转
发功能直接转发了。

4． 具体配置
出于故障调试目的，我们有的时候需要详细查看防火墙具体报文转发过程，这个时候我们可
以手工的启用或者禁用NP2网络处理器硬件加速功能

请注意，此功能仅用户防火墙故障排错，它将极大影响防火墙性能，在不需要时请禁用此
功能。
4．1 启用此功能，命令如下：
diagnose npu np2 fastpath enable 0
diagnose npu np2 fastpath-sniffer enable
0指NP处理器的ID号，可以通过“diagnose npu np2 list”来获取对于接口的NP处理器ID
号。通过如上2条命令，所有的进出此NP2接口的包都可以被命令sniffer 或者 debug flow
命令来查看了。
4．2 禁用此功能，命令如下：
diagnose npu np2 fastpath-sniffer disable

注意事项
这个命令启用/禁用将不会被保存在配置文件里面，重启FortiGate时设备将恢复到默认出厂
更多资料 http://www.fortinet.org.cn 欢迎您的光临!
文章来源于http://www.fortinet.org.cn 感谢阅读！讨论地址：http://bbs.utmwall.com/forum-10-1.html
- 2 -

配置状态。
更多：http://www.fortinet.org.cn

合集下载

Sniffer使用说明

Sniffer使用说明


bar chart 显示最繁忙的主机节点：
主机表 - Pie Chart View pie chart 用负载百分比的形式显示最繁忙的主机节点
Matrix - Traffic Map
• Matrix采集网络节点之间的实时通信统计 • 你可以用Traffic图，表，或柱状图，饼图的方式显示 Matrix数据
– – – –
Outline table Detail table Bar chart Pie chart
主机表-工具栏
Outline table view Detail table view Bar chart view Pie chart view Capture data Define filter Pause screen updates Refresh display Restart data collection Properties Export data to spreadsheet (table views only) Display stats for selected station
支持接口 • • • • • • • • • Ethernet 10/100 Token Ring 4/16 FDDI HSSI Full Duplex (supported with a pod) ATM WAN Gigabit Ethernet 802.11b Wireless LAN
启动界面
Display Tabs Expert Analysis Decode Host Table Matrix Protocol Distribution Statistics
Application Response Time
Protocol Distribution
fortigate 简易设置手册

fortigate 简易设置手册

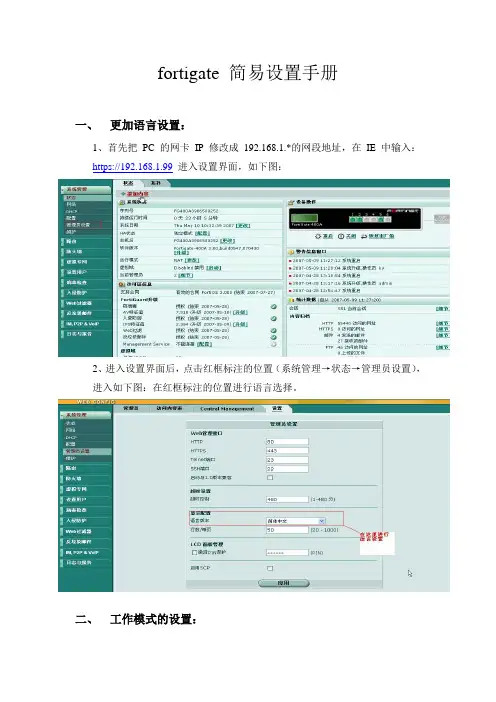

fortigate 简易设置手册一、更加语言设置：1、首先把PC的网卡IP修改成192.168.1.*的网段地址，在IE中输入：https://192.168.1.99进入设置界面，如下图：2、进入设置界面后，点击红框标注的位置（系统管理→状态→管理员设置），进入如下图：在红框标注的位置进行语言选择。
