稳压二极管参数大全
稳压二极管的主要参数
（1）稳定电压Vz：稳定电压就是稳压二极管在正常工作时，管子两端的电压值。

这个数值随工作电流和温度的不同略有改变，既是同一型号的稳压二极管，稳定电压值也有一定的分散性，例如2CW14硅稳压二极管的稳定电压为6～7.5V。

（2）耗散功率PM：反向电流通过稳压二极管的PN结时，要产生一定的功率损耗，PN结的温度也将升高。

根据允许的PN结工作温度决定出管子的耗散功率。

通常小功率管约为几百毫瓦至
几瓦。

最大耗散功率PZM：是稳压管的最大功率损耗取决于PN结的面积和散热等条件。

反向工作时，PN结的功率损耗为：PZ=V Z*IZ，由PZM和VZ可以决定IZmax。

（3）稳定电流IZ、最小稳定电流IZmin、大稳定电流IZmax 稳定电流：工作电压等于稳定电压时的反向电流；最小稳定电流：稳压二极管工作于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管允许通过的最大反向电流。

(4)动态电阻rZ：其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。

rZ愈小，
反映稳压管的击穿特性愈陡。

rz=△VZ/△IZ
(5)稳定电压温度系数：温度的变化将使VZ改变，在稳压管中，当|VZ| ＞7 V时，VZ具有正温度系数，反向击穿是雪崩击穿。

当|VZ|＜4V时，VZ具有负温度系数，反向击穿是齐纳击穿。

当4V＜|VZ|＜7V时，稳压管可以获得接近零的温度系数。

这样的稳压二极管可以作为标准稳压管使用。

稳压二极管1N992B
齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:5每10KΩ的温度系数--TempC11 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ
最大功率--Pdmax:400m
基准电压的容限率--Tol:5
每10KΩ的温度系数--TempC11
稳压二极管1N992A
齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:10每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ
最大功率--Pdmax:400m
基准电压的容限率--Tol:10
每10KΩ的温度系数--TempC
稳压二极管1N992
齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:20每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ
最大功率--Pdmax:400m
基准电压的容限率--Tol:20
每10KΩ的温度系数--TempC
稳压二极管1N991D
齐纳电压--Vz(Nom):180Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:1每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):180
Vz取值为每一项时的齐纳电流--Iz：680μ
最大功率--Pdmax:400m
基准电压的容限率--Tol:1
每10KΩ的温度系数--TempC
稳压二极管1N991C
齐纳电压--Vz(Nom):180Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:2每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):180 Vz取值为每一项时的齐纳电流--Iz：680μ
最大功率--Pdmax:400m
基准电压的容限率--Tol:2
每10KΩ的温度系数--TempC。

合集下载

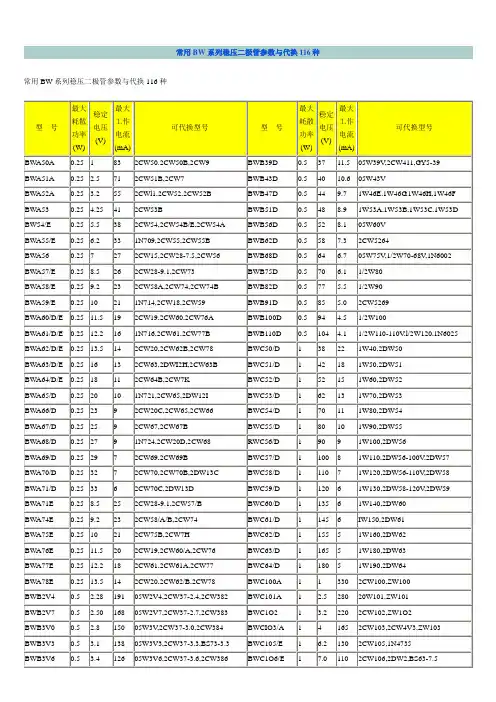

常用稳压二极管参数与代换

常用稳压二极管参数与代换

05W39V,2CW411,GY5-39
BWA51A
0.25
2.5
71
2CW51B,2CW7
BWB43D
0.5
40
10.6
05W43V
BWA52A
0.25
3.2
55
2CWl1,2CW52,2CW52B
BWB47D
0.5
44
9.7
1W46E,1W46G,1W46H,1W46F
BWA53
0.25
4.25
2CW111 2CW21H 1 66 12.2～14
2CW112 2CW21J 1 58 13.5～17
2CW113 2CW21J 1 52 16～19
2CW114 2CW21K 1 47 18～21
2CW115 2CW21K 1 41 20～24
2CW116 2CW21L1 38 23～26
2CW117 2CW21L1 35 25～28
55
05W8V2,2CW37-8,22CW395
BWC116/D
1
23
38
2CW116,ZWl16
BWB9V1
0.5
8.5
50
2CW58,2CW73,2CW37-9.1
BWC117/D
1
25
35
2CW117,2W117
BWB10E
0.5
9.4
46
05W10V,2CW37- 10,2CW397
BWC118/D
BWB3V0
0.5
2.8
150
05W3V,2CW37-3.0,2CW384
BWCIO3/A
1
4
165
2CW103,2CW4V3,ZW103
齐纳二极管稳压二极管工作原理及主要全参数

齐纳二极管稳压二极管工作原理及主要全参数

齐纳二极管(稳压二极管)工作原理及主要参数齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。

齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。

若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。

一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。

一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。

dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数.齐纳二极管工作原理齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。

齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。

在通常情况下，反向偏置的PN结中只有一个很小的电流。

这个漏电流一直保持一个常数，直到反向电压超过某个特定的值，超过这个值之后PN结突然开始有大电流导通（图1.15）。

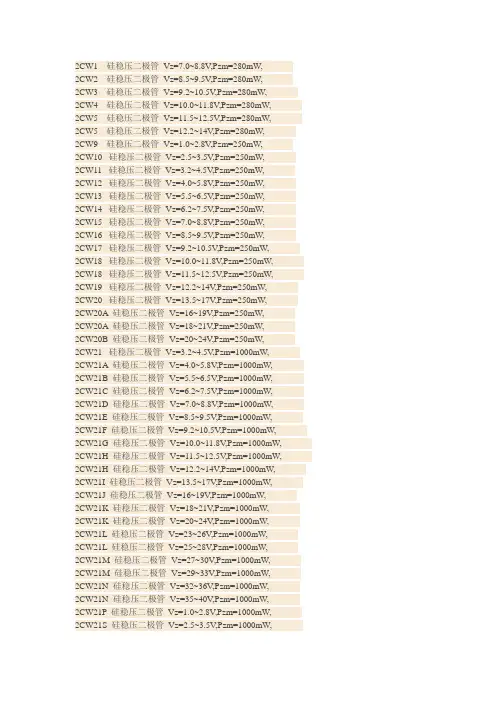

稳压二极管参数

稳压二极管参数

2CW2 硅稳压二极管Vz=8.5~9.5V,Pzm=280mW,2CW3 硅稳压二极管Vz=9.2~10.5V,Pzm=280mW,2CW4 硅稳压二极管Vz=10.0~11.8V,Pzm=280mW,2CW5 硅稳压二极管Vz=11.5~12.5V,Pzm=280mW,2CW5 硅稳压二极管Vz=12.2~14V,Pzm=280mW,2CW9 硅稳压二极管Vz=1.0~2.8V,Pzm=250mW,2CW10 硅稳压二极管Vz=2.5~3.5V,Pzm=250mW,2CW11 硅稳压二极管Vz=3.2~4.5V,Pzm=250mW,2CW12 硅稳压二极管Vz=4.0~5.8V,Pzm=250mW,2CW13 硅稳压二极管Vz=5.5~6.5V,Pzm=250mW,2CW14 硅稳压二极管Vz=6.2~7.5V,Pzm=250mW,2CW15 硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW16 硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW17 硅稳压二极管Vz=9.2~10.5V,Pzm=250mW,2CW18 硅稳压二极管Vz=10.0~11.8V,Pzm=250mW, 2CW18 硅稳压二极管Vz=11.5~12.5V,Pzm=250mW, 2CW19 硅稳压二极管Vz=12.2~14V,Pzm=250mW,2CW20 硅稳压二极管Vz=13.5~17V,Pzm=250mW,2CW20A 硅稳压二极管Vz=16~19V,Pzm=250mW,2CW20A 硅稳压二极管Vz=18~21V,Pzm=250mW,2CW20B 硅稳压二极管Vz=20~24V,Pzm=250mW,2CW21 硅稳压二极管Vz=3.2~4.5V,Pzm=1000mW,2CW21A 硅稳压二极管Vz=4.0~5.8V,Pzm=1000mW, 2CW21B 硅稳压二极管Vz=5.5~6.5V,Pzm=1000mW, 2CW21C 硅稳压二极管Vz=6.2~7.5V,Pzm=1000mW, 2CW21D 硅稳压二极管Vz=7.0~8.8V,Pzm=1000mW, 2CW21E 硅稳压二极管Vz=8.5~9.5V,Pzm=1000mW, 2CW21F 硅稳压二极管Vz=9.2~10.5V,Pzm=1000mW, 2CW21G 硅稳压二极管Vz=10.0~11.8V,Pzm=1000mW, 2CW21H 硅稳压二极管Vz=11.5~12.5V,Pzm=1000mW, 2CW21H 硅稳压二极管Vz=12.2~14V,Pzm=1000mW, 2CW21I 硅稳压二极管Vz=13.5~17V,Pzm=1000mW,2CW21J 硅稳压二极管Vz=16~19V,Pzm=1000mW,2CW21K 硅稳压二极管Vz=18~21V,Pzm=1000mW,2CW21K 硅稳压二极管Vz=20~24V,Pzm=1000mW,2CW21L 硅稳压二极管Vz=23~26V,Pzm=1000mW,2CW21L 硅稳压二极管Vz=25~28V,Pzm=1000mW,2CW21M 硅稳压二极管Vz=27~30V,Pzm=1000mW,2CW21M 硅稳压二极管Vz=29~33V,Pzm=1000mW,2CW21N 硅稳压二极管Vz=32~36V,Pzm=1000mW,2CW21N 硅稳压二极管Vz=35~40V,Pzm=1000mW,2CW21P 硅稳压二极管Vz=1.0~2.8V,Pzm=1000mW,2CW21S 硅稳压二极管Vz=2.5~3.5V,Pzm=1000mW,2CW22A 硅稳压二极管Vz=4.0~5.8V,Pzm=3000mW, 2CW22B 硅稳压二极管Vz=5.5~6.5V,Pzm=3000mW, 2CW22C 硅稳压二极管Vz=6.2~7.5V,Pzm=3000mW, 2CW22D 硅稳压二极管Vz=7.0~8.8V,Pzm=3000mW, 2CW22E 硅稳压二极管Vz=8.5~9.5V,Pzm=3000mW, 2CW22F 硅稳压二极管Vz=9.2~10.5V,Pzm=3000mW, 2CW22G 硅稳压二极管Vz=10.0~11.8V,Pzm=3000mW, 2CW22H 硅稳压二极管Vz=11.5~12.5V,Pzm=3000mW, 2CW22H 硅稳压二极管Vz=12.2~14V,Pzm=3000mW, 2CW22I 硅稳压二极管Vz=13.5~17V,Pzm=3000mW,2CW22J 硅稳压二极管Vz=16~19V,Pzm=3000mW,2CW22K 硅稳压二极管Vz=18~21V,Pzm=3000mW,2CW22K 硅稳压二极管Vz=20~24V,Pzm=3000mW,2CW22L 硅稳压二极管Vz=23~26V,Pzm=3000mW,2CW22L 硅稳压二极管Vz=25~28V,Pzm=3000mW,2CW22M 硅稳压二极管Vz=27~30V,Pzm=3000mW,2CW22M 硅稳压二极管Vz=29~33V,Pzm=3000mW,2CW22N 硅稳压二极管Vz=32~36V,Pzm=3000mW,2CW22N 硅稳压二极管Vz=35~40V,Pzm=3000mW,2CW50 硅稳压二极管Vz=1.0~2.8V,Pzm=250mW,2CW51 硅稳压二极管Vz=2.5~3.5V,Pzm=250mW,2CW52 硅稳压二极管Vz=3.2~4.5V,Pzm=250mW,2CW53 硅稳压二极管Vz=4.0~5.8V,Pzm=250mW,2CW54 硅稳压二极管Vz=5.5~6.5V,Pzm=250mW,2CW55 硅稳压二极管Vz=6.2~7.5V,Pzm=250mW,2CW56 硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW57 硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW58 硅稳压二极管Vz=9.2~10.5V,Pzm=250mW,2CW59 硅稳压二极管Vz=10.0~11.8V,Pzm=250mW, 2CW60 硅稳压二极管Vz=11.5~12.5V,Pzm=250mW, 2CW61 硅稳压二极管Vz=12.2~14V,Pzm=250mW,2CW62 硅稳压二极管Vz=13.5~17V,Pzm=250mW,2CW63 硅稳压二极管Vz=16~19V,Pzm=250mW,2CW64 硅稳压二极管Vz=18~21V,Pzm=250mW,2CW65 硅稳压二极管Vz=20~24V,Pzm=250mW,2CW66 硅稳压二极管Vz=23~26V,Pzm=250mW,2CW67 硅稳压二极管Vz=25~28V,Pzm=250mW,2CW68 硅稳压二极管Vz=27~30V,Pzm=250mW,2CW69 硅稳压二极管Vz=29~33V,Pzm=250mW,2CW70 硅稳压二极管Vz=32~36V,Pzm=250mW,2CW71 硅稳压二极管Vz=35~40V,Pzm=250mW,2CW72 硅稳压二极管Vz=7.0~8.8V,Pzm=250mW,2CW73 硅稳压二极管Vz=8.5~9.5V,Pzm=250mW,2CW75 硅稳压二极管Vz=10.0~11.8V,Pzm=250mW, 2CW76 硅稳压二极管Vz=11.5~12.5V,Pzm=250mW, 2CW77 硅稳压二极管Vz=12.2~14V,Pzm=250mW, 2CW78 硅稳压二极管Vz=13.5~17V,Pzm=250mW,。

in4747a稳压二极管参数

in4747a稳压二极管参数

IN4747A稳压二极管参数
IN4747A是一种常见的稳压二极管，广泛应用于电子电路中，以确保电路的稳定工作。

以下是关于IN4747A稳压二极管的主要参数和特点。

1. **电压稳定值**：稳压二极管的主要功能是提供一个稳定的电压参考。

IN4747A的稳定电压通常在其命名中表示，比如“47”可能代表其稳定电压值。

但是具体数值应当查阅相关技术文档。

2. **最大反向电压**：这是指二极管可以安全承受的最大反向电压，超过此值可能会导致二极管击穿。

3. **最大正向电流**：在正向偏置时，二极管可以安全通过的最大电流。

4. **动态电阻**：也称为稳压电阻或电导系数。

它是一个指示器件如何进行稳压的参数，即当输入电压变化时，输出电压变化的敏感程度。

较低动态电阻可以提供较小的电压纹波、从而实现稳更好的电源阻抗和性能。

5. **功耗**：IN4747A能够安全耗散的最大功率。

超过此功耗可能会导致设备过热和损坏。

6. **温度系数**：表示稳压二极管的稳定电压如何随温度变化的参数。

7. **封装形式**：IN4747A通常采用标准的二极管封装，如DO-35或DO-41等，这有助于确保与其他电子元件的兼容性和易于集成。

8. **响应时间**：反映了当输入电压发生变化时，二极管调整其输出电压的速度。

使用IN4747A或任何其他稳压二极管时，重要的是要仔细查阅制造商提供的数据表，以获取准确的参数值和工作条件。

不同的制造商和应用环境可能会
对器件的参数有所影响。

通过理解和遵循这些参数，设计师可以确保电路的最佳性能和可靠性。
