稳压二极管原理及主要参数

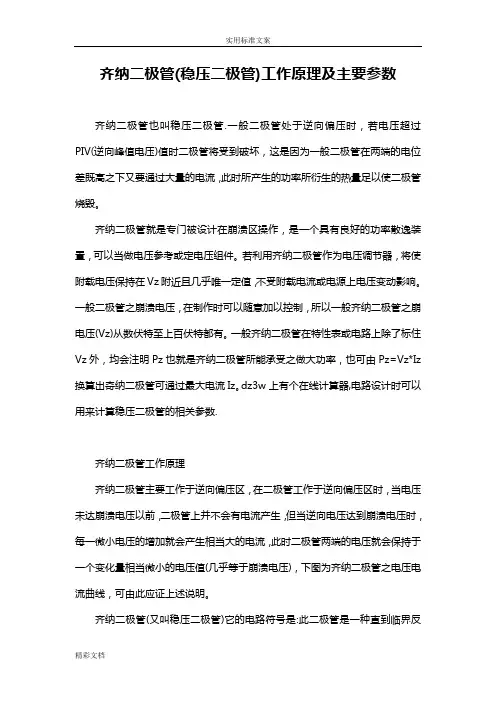

齐纳二极管(稳压二极管)工作原理及主要参数齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。

齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。

若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。

一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。

一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。

dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数.齐纳二极管工作原理齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。

齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。

在通常情况下，反向偏置的PN结中只有一个很小的电流。

这个漏电流一直保持一个常数，直到反向电压超过某个特定的值，超过这个值之后PN结突然开始有大电流导通（图1.15）。

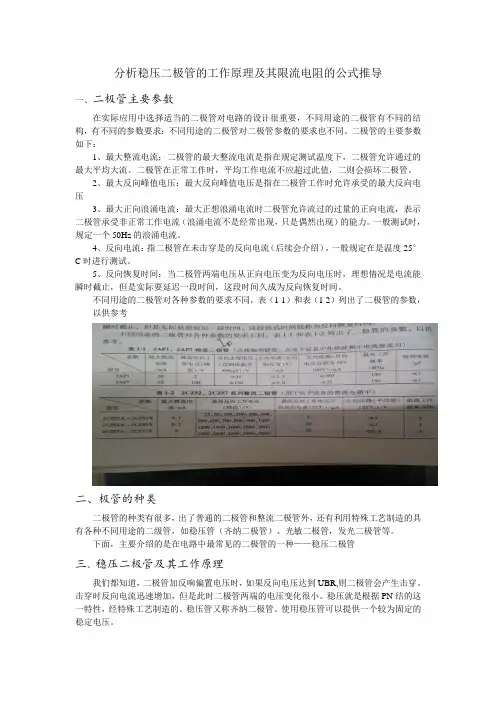

分析稳压二极管的工作原理及其限流电阻的公式推导一、二极管主要参数在实际应用中选择适当的二极管对电路的设计很重要，不同用途的二极管有不同的结构，有不同的参数要求：不同用途的二极管对二极管参数的要求也不同。

二极管的主要参数如下：1、最大整流电流；二极管的最大整流电流是指在规定测试温度下，二极管允许通过的最大平均大流。

二极管在正常工作时，平均工作电流不应超过此值，二则会损坏二极管。

2、最大反向峰值电压：最大反向峰值电压是指在二极管工作时允许承受的最大反向电压3、最大正向浪涌电流：最大正想浪涌电流时二极管允许流过的过量的正向电流，表示二极管承受非正常工作电流（浪涌电流不是经常出现，只是偶然出现）的能力。

一般测试时，规定一个50Hz的浪涌电流。

4、反向电流：指二极管在未击穿是的反向电流（后续会介绍），一般规定在是温度25°C时进行测试。

5、反向恢复时间：当二极管两端电压从正向电压变为反向电压时，理想情况是电流能瞬时截止，但是实际要延迟一段时间，这段时间久成为反向恢复时间。

不同用途的二极管对各种参数的要求不同，表（1-1）和表（1-2）列出了二极管的参数，以供参考二、极管的种类二极管的种类有很多，出了普通的二极管和整流二极管外，还有利用特殊工艺制造的具有各种不同用途的二级管，如稳压管（齐纳二极管）、光敏二极管，发光二极管等。

下面，主要介绍的是在电路中最常见的二极管的一种——稳压二极管三、稳压二极管及其工作原理我们都知道，二极管加反响偏置电压时，如果反向电压达到UBR,则二极管会产生击穿。

击穿时反向电流迅速增加，但是此时二极管两端的电压变化很小。

稳压就是根据PN结的这一特性，经特殊工艺制造的。

稳压管又称齐纳二极管。

使用稳压管可以提供一个较为固定的稳定电压。

稳压管的图形符号和伏安特性曲线如图1所示由图1可知，稳压管在伏安特性的击穿区间电流变化很大，而稳压管上的电压变化很小。

稳压管工作时，应加上反向击穿电压，流过稳压管的电流时反向电流，在击穿区域的反向电流较大，因此稳压管在击穿区的交流电阻很小，大约为几欧到几十欧，有时可近似为零。

稳压二极管参数详解
1. 稳压二极管的定义
稳压二极管是一种特殊的二极管，其主要作用是将输入电压稳定在一个固定的输出电压上。

它在电子设备和电路中被广泛使用，能够保护电路免受过压和过载的损害。

2. 稳压二极管的结构
稳压二极管的结构与一般的二极管相似，只是其引出两端多了一个降压稳压二极管中的窄带p型半导体；而三端稳压器则由两个p型半导体之间的n型半导体构成的结构，通常带有一个接地引脚。

3. 稳压二极管的工作原理
稳压二极管是一种开关式电源，当其正极电压低于电压稳定器的输出电压时，稳压二极管会关闭；当正极电压高于输出电压时，稳压二极管会打开。

在正常工作条件下，稳压二极管会一直处于开启状态，从而可以稳定输出电压。

4. 稳压二极管的应用
稳压二极管主要应用在以下场合：
1.电子设备和电路中，用于稳定输出电压。

2.保护电路免受过压和过载的损害。

3.在UPS、稳压电源、太阳能电池板及电动车等电源设备中使用。

5. 稳压二极管的优缺点
(1) 稳压二极管具有速度快、响应灵敏、能耗低的优点。

(2) 稳压二极管的输出电压稳定，但其稳定精度较低，不能够满足高精度要求的应用。

(3) 稳压二极管的电流能力有限，不能够满足高电流应用。

(4) 稳压二极管的温度稳定性较差，温度过高时，其稳压效果会受到影响。

综上所述，稳压二极管是一种常用的电子元器件，具有开端快、响应灵敏、能耗低等优点，主要用于保护电路，稳定输出电压。

但其稳定精度、电流能力、温度稳定性等方面还需要进一步改进。

二极管稳压特性稳压二极管是一种非常常见的电子元件，用于稳定电压。

它的独特特性使得在很多电子电路中都得到广泛应用。

本文将详细介绍二极管稳压特性及其工作原理。

1. 概述稳压二极管是一种特殊的二极管，其主要作用是保持电路中某一个特定的电压稳定不变。

它通常由硅(Si)或锗(Ge)制成，其中硅稳压二极管是最为常见的。

稳压二极管的结构与普通二极管相似，通常有两个电极：正极（标记为“+”或有色环）和负极（标记为“-”或无色环）。

2. 工作原理稳压二极管的稳压特性源于其特定的电压-电流关系。

正常工作情况下，当稳压二极管的电压超过其额定电压（也被称为稳压电压），它将自动开始导通，并且在这个电压下维持一个相对稳定的电压。

3. 额定电压及偏置电流稳压二极管的额定电压是指在其导通状态下能够保持相对稳定的电压值。

额定电压通常在元器件上标注。

当电压低于额定电压时，稳压二极管处于正常截止状态，不导通电流。

为了使稳压二极管能够正常工作，我们还需要指定一个适当的偏置电流。

这个偏置电流可以通过串联一个适当的电阻来实现。

4. 稳压性能稳压二极管的稳压性能通常由以下几个参数来描述：4.1 额定电压（Vz）：稳压二极管的额定电压是指在其导通状态下能够保持相对稳定的电压值。

常见的额定电压有3.3V、5V、12V等。

4.2 稳压系数（VC）：稳压系数是指在额定电压下，两个稳压二极管之间电流的变化率。

它通常是一个很小的百分比值。

4.3 功耗（PD）：稳压二极管在正常工作状态下消耗的功率。

4.4 最大工作温度（Tjmax）：稳压二极管能够正常工作的最高温度。

5. 应用领域稳压二极管由于其稳定性能和简单的工作原理，在许多电子电路中得到广泛应用。

例如，它可以用作电源稳压模块的核心部件，保持输出电压的稳定性。

此外，它还可以用于电压比较器、电流源、调整电压采样和稳压放大器等方面。

6. 结论通过了解二极管稳压特性及其工作原理，我们可以更好地理解稳压二极管在电子电路中的应用。

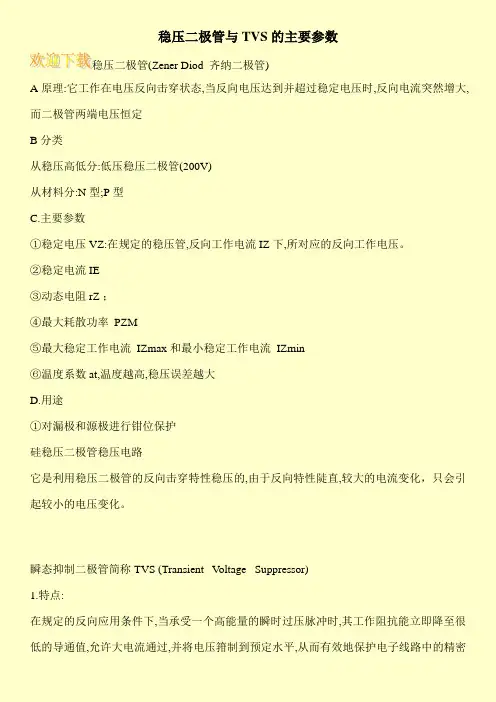

稳压二极管与TVS的主要参数
稳压二极管(Zener Diod 齐纳二极管)
A原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定
B分类
从稳压高低分:低压稳压二极管(200V)
从材料分:N型;P型
C.主要参数
①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。

②稳定电流IE
③动态电阻rZ ；
④最大耗散功率PZM
⑤最大稳定工作电流IZmax 和最小稳定工作电流IZmin
⑥温度系数at,温度越高,稳压误差越大
D.用途
①对漏极和源极进行钳位保护
硅稳压二极管稳压电路
它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。

瞬态抑制二极管简称TVS (Transient V oltage Suppressor)
1.特点:
在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密。

稳压二极管主要参数
稳压二极管是一种用于电子电路中稳定输出电压的器件。

稳压二极管有很多种，每种都有其主要参数。

以下是稳压二极管的主要参数介绍：
1. 稳定电压：稳压二极管被设计为在其正向工作区域内产生稳定的电压下降。

稳定电压是稳压二极管的最重要参数之一。

稳定电压通常以伏特（V）为单位。

2. 最大正向电流：稳压二极管的最大正向电流是指其能够承受的最大电流。

超过这个电流会导致稳压二极管损坏。

最大正向电流通常以安培（A）为单位。

3. 最大反向电压：稳压二极管的最大反向电压是指其最大反向电压能够承受的最大电压。

超过这个电压会导致稳压二极管损坏。

最大反向电压通常以伏特（V）为单位。

4. 温度系数：稳压二极管的温度系数是指其稳定电压随温度变化的程度。

温度系数通常以ppm/℃（百万分之一/摄氏度）为单位。

5. 功耗：稳压二极管的功耗是指其将电压降低的能力，即其能够承受的最大功率。

功耗通常以瓦特（W）为单位。

6. 响应时间：稳压二极管的响应时间是指其响应输入电压变化的速度。

响应时间通常以微秒（μs）为单位。

以上是稳压二极管的主要参数介绍。

在选择稳压二极管时，需要根据电路要求和实际应用需求选择适合的稳压二极管。

- 1 -。

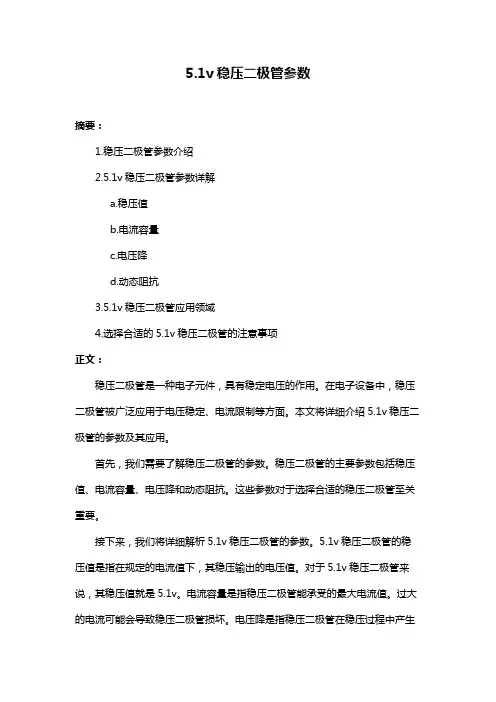

5.1v稳压二极管参数摘要：1.稳压二极管参数介绍2.5.1v稳压二极管参数详解a.稳压值b.电流容量c.电压降d.动态阻抗3.5.1v稳压二极管应用领域4.选择合适的5.1v稳压二极管的注意事项正文：稳压二极管是一种电子元件，具有稳定电压的作用。

在电子设备中，稳压二极管被广泛应用于电压稳定、电流限制等方面。

本文将详细介绍5.1v稳压二极管的参数及其应用。

首先，我们需要了解稳压二极管的参数。

稳压二极管的主要参数包括稳压值、电流容量、电压降和动态阻抗。

这些参数对于选择合适的稳压二极管至关重要。

接下来，我们将详细解析5.1v稳压二极管的参数。

5.1v稳压二极管的稳压值是指在规定的电流值下，其稳压输出的电压值。

对于5.1v稳压二极管来说，其稳压值就是5.1v。

电流容量是指稳压二极管能承受的最大电流值。

过大的电流可能会导致稳压二极管损坏。

电压降是指稳压二极管在稳压过程中产生的电压降，这会影响到稳压效果。

动态阻抗是指稳压二极管在负载电流变化时的阻抗变化，它影响了稳压二极管的响应速度。

5.1v稳压二极管广泛应用于各种电子设备中，如电源、通信设备、计算机等。

在这些设备中，稳压二极管起到了稳定输出电压、保护电路的作用。

在选择合适的5.1v稳压二极管时，需要注意以下几点：首先，要确保稳压二极管的稳压值符合设备要求；其次，根据负载电流选择合适的电流容量，避免过载损坏；最后，考虑稳压二极管的动态阻抗，以保证其响应速度满足电路需求。

总之，5.1v稳压二极管作为一种常用的电子元件，其参数选择需要综合考虑稳压值、电流容量、电压降和动态阻抗等因素。

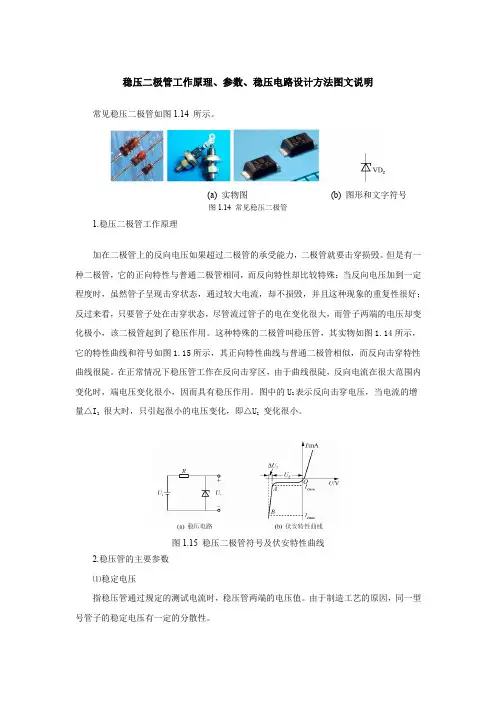

稳压二极管工作原理、参数、稳压电路设计方法图文说明常见稳压二极管如图1.14 所示。

(a) 实物图(b) 图形和文字符号图1.14 常见稳压二极管1.稳压二极管工作原理加在二极管上的反向电压如果超过二极管的承受能力，二极管就要击穿损毁。

但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来看，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小，该二极管起到了稳压作用。

这种特殊的二极管叫稳压管，其实物如图1.14所示，它的特性曲线和符号如图1.15所示，其正向特性曲线与普通二极管相似，而反向击穿特性曲线很陡。

在正常情况下稳压管工作在反向击穿区，由于曲线很陡，反向电流在很大范围内变化时，端电压变化很小，因而具有稳压作用。

图中的U Z表示反向击穿电压，当电流的增量△I Z很大时，只引起很小的电压变化，即△U Z变化很小。

图1.15 稳压二极管符号及伏安特性曲线2.稳压管的主要参数⑴稳定电压指稳压管通过规定的测试电流时，稳压管两端的电压值。

由于制造工艺的原因，同一型号管子的稳定电压有一定的分散性。

⑵稳定电流I Z指稳压管的工作电压等于稳定电压时通过管子的所需最小电流。

低于此值，无稳压效果；高于此值，只要不超过最大工作电流I ZM 均可以正常工作，且电流越大，稳压效果越好。

⑶动态电阻 指稳压管两端电压变化量与相应电流变化量的比值，即：ZZ Z I U r ∆∆= 稳压管稳压性能的好坏，可以用它的动态电阻r Z 来表示。

稳压管的反向特性曲线愈陡，则动态电阻愈小，稳定效果愈好。

⑷最大工作电流I ZM 和最大耗散功率P ZM最大工作电流I ZM 指管子允许通过的最大电流。

最大耗散功率P ZM 等于最大工作电流I ZM 和他对应的稳定电压U Z 的乘积，它是由管子的温升所决定的参数。

稳压二极管介绍1. 简介稳压二极管（Zener diode），也称为Zener二极管或逆向电压稳压二极管，是一种特殊的二极管。

它能够在逆向电压作用下保持稳定的电压输出。

稳压二极管常用于电子电路中的稳压器和限流器等应用。

2. 原理稳压二极管是基于逆击穿效应工作的。

当正向电压作用在普通二极管上时，它会导通并流过大电流。

而当逆向电压超过了特定的击穿电压（Zener电压）时，稳压二极管会处于击穿状态，形成一个稳定的逆向工作区域，使得通过它的逆向电流迅速增加，同时维持一个相对固定的电压。

3. 结构和特性3.1 结构稳压二极管与普通PN结构的二极管结构相似，由P型半导体和N型半导体组成。

不同之处在于稳压二极管在制造过程中加入了掺杂浓度较高的杂质，以增加击穿电压。

3.2 特性•逆向击穿电压（Zener电压）：稳压二极管的主要特征是其逆向击穿电压，通常用Vz表示。

Vz的值可以从几伏到几百伏不等，根据应用需要选择合适的稳压二极管。

•稳定性：稳压二极管在其规定的逆向工作区域内具有很好的稳定性。

当逆向电压超过Vz时，稳流特性会使得通过二极管的电流保持相对恒定。

•温度系数：稳压二极管的温度系数通常是负值，即随着温度升高，Zener 电压会略微下降。

这需要在设计中考虑温度补偿措施。

•最大功耗：稳压二极管能够承受的最大功耗取决于其尺寸和结构。

超过最大功耗可能导致烧毁。

4. 应用4.1 稳压器稳压二极管常被用作简单的稳压器元件，在电路中提供一个稳定的电压输出。

稳压器电路通常由稳压二极管和限流电阻组成。

当输入电压超过稳压二极管的击穿电压时，稳定的输出电压将被维持。

4.2 限流器稳压二极管还可以用作限流器，用于保护电路中其他元件免受过大的电流损害。

在正常工作条件下，稳压二极管处于正向偏置状态，不会影响电路的正常运行。

但当输入电流超过一定值时，稳压二极管将开始导通并限制过大的电流通过。

4.3 反向保护由于稳压二极管具有较高的反向击穿电压，它还可以用作反向保护元件。

稳压二极管（Zener Diode）是一种特殊的二极管，其工作原理基于PN结的齐纳击穿效应。

稳压二极管的主要参数包括以下几种：稳定电压（Vz）：这是指稳压二极管在正常工作范围内，其两端电压保持不变的最大值。

这个参数反映了稳压二极管的稳压能力，也决定了其应用范围。

最大稳定电流（Iz）：这是指稳压二极管在正常工作范围内，其最大稳定电流值。

这个参数反映了稳压二极管的负载能力，也决定了其应用范围。

最大耗散功率（Pz）：这是指稳压二极管在正常工作范围内，其最大耗散功率值。

这个参数反映了稳压二极管的散热能力，也决定了其应用范围。

正向电压（Vf）：这是指稳压二极管在正向导通时，其两端电压的值。

这个参数反映了稳压二极管的导通特性。

反向电流（Ir）：这是指稳压二极管在反向偏置时，其通过的电流值。

这个参数反映了稳压二极管的漏电流特性。

此外，还有一些其他参数，如温度系数、时间稳定性等，这些参数反映了稳压二极管的性能稳定性和可靠性。

在实际应用中，需要根据具体的应用场景和需求来选择合适的稳压二极管。

例如，在需要高稳定电压的应用中，可以选择稳定电压较高的稳压二极管；在需要大负载能力的应用中，可以选择最大稳定电流较大的稳压二极管；在需要高散热能力的应用中，可以选择最大耗散功率较大的稳压二极管。

同时，还需要注意稳压二极管的封装形式和引脚排列方式，以确保正确地连接和使用。

在使用过程中，还需要注意稳压二极管的保护电路设计和使用环境，以避免损坏和失效。

总之，稳压二极管是一种非常重要的电子器件，其性能参数和应用范围广泛，需要根据具体的应用场景和需求来选择合适的稳压二极管，并注意正确的连接和使用方法。

常用稳压二极管技术参数稳压二极管是一种常见的电子器件，用于稳定电路中的电压。

稳压二极管有着多种技术参数，下面将详细介绍一些常用的技术参数。

1.额定电流（IR）：稳压二极管能够承受的最大电流。

超过额定电流可能导致稳压二极管损坏。

2.额定功耗（PR）：稳压二极管能够承受的最大功耗。

超过额定功耗可能导致稳压二极管发热，甚至损坏。

3.额定反向电压（VR）：稳压二极管能够承受的最大反向电压。

超过额定反向电压可能导致稳压二极管击穿。

4.反向击穿电压（VBR）：稳压二极管在逆向电压下开始导通的电压。

稳压二极管的电压在此电压以下不会变化。

5.反向击穿电压温度系数（VBRTC）：稳压二极管在不同温度下反向击穿电压的变化值。

该参数用于衡量稳压二极管在不同工作温度下的稳定性。

6.定温特性（TC）：稳压二极管的电压变化量与温度变化量之间的比例。

该参数用于衡量稳定电压的变化程度。

7.反向电流（IR）：稳压二极管在额定反向电压下的反向电流。

稳压二极管的反向电流应尽量小。

8.饱和电压（VSAT）：稳压二极管在正向电流下的电压降。

饱和电压通常很小，以确保稳定的输出电压。

9.动态阻抗（ZR）：稳压二极管在交流信号下的电阻。

动态阻抗对于电路中的频率响应和稳定性非常重要。

10.温度范围（Tj）：稳压二极管能够正常工作的温度范围。

超出该温度范围可能导致稳压二极管性能不稳定或者损坏。

以上是一些常用的稳压二极管技术参数。

选择适合的稳压二极管时，需根据实际需求和应用环境来进行综合考虑。

同时，还需要根据实际电路设计来确定合适的参数，以确保稳压二极管的性能和稳定性。

稳压二极管的工作原理及型号稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A特性曲线与普通二极管相似，但反向击穿曲线比较陡。

稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。

稳压管反向电压在一定范围内变化时，反向电流很小，当反向电压增高到击穿电压时，反向电流突然猛增，稳压管从而反向击穿，此后，电流虽然在很大范围内变化，但稳压管两端的电压的变化却相当小，利于这一特性，稳压管访问就在电路到起到稳压的作用了。

而且，稳压管与其它普能二极管不同之反向击穿是可逆性的，当去掉反向电压稳压管又恢复正常，但如果反向电流超过允许范围，二极管将会发热击穿，所以，与其配合的电阻往往起到限流的作用。

稳压二极管的参数:（1）稳定电压（2）电压温度系数（3）动态电阻（4）稳定电流，最大、最小稳定电流（5）最大允许功耗不同种类二极管如何选用1．检波二极管的选用检波二极管一般可选用点接触型锗二极管，例如2AP系列等。

选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。

2．整流二极管的选用整流二极管一般为平面型硅二极管，用于各种电源整流电路中。

选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。

普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。

例如，1N系列、2CZ系列、RLR系列等。

开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管。

3．稳压二极管的选用稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护电路中作为保护二极管。

选用的稳压二极管，应满足应用电路中主要参数的要求。

稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。

#5.1v稳压二极管参数##一、概述稳压二极管是一种常用的电子元件，其作用是将输入电压稳定在一个固定的值，通常为5.1伏特。

本文将介绍5.1v稳压二极管的参数及其在电子电路中的应用。

##二、参数###1.额定电流（IF）稳压二极管的额定电流指的是能够连续通过二极管的最大电流。

超过额定电流，稳压二极管可能会损坏。

通常情况下，5.1v稳压二极管的额定电流为100m A。

###2.额定功耗（PD）额定功耗表示稳压二极管在正常工作状态下能够承受的最大功率。

它可以通过稳压二极管的最高额定电流和额定电压差来计算。

对于5.1v稳压二极管，额定功耗一般为500mW。

###3.稳定电压（VZ）稳定电压是稳压二极管在正常工作状态下能够提供的恒定电压值。

对于5.1v稳压二极管来说，稳定电压为5.1伏特。

###4.温度系数（TC）温度系数是指稳压二极管稳定电压随温度变化的变化率。

一般情况下，温度系数的单位为mV/℃，表示每1摄氏度温度变化时，稳定电压的变化量。

常见的5.1v稳压二极管的温度系数为约-2mV/℃。

##三、应用稳压二极管的主要应用是在电子电路中提供稳定的电压。

以下是一些常见的应用场景：###1.电源稳压稳压二极管可以用作电源的稳压器，将不稳定的输入电压稳定为5.1伏特，以供其他电路使用。

它可以防止输入电压的波动对其他电子元件造成损害。

###2.电压参考稳压二极管的稳定电压可用作电路中的参考电压。

例如，在模拟电路中，它可以提供一个固定的参考电压，用于校准放大器的增益或其他参数。

###3.电子器件保护稳压二极管还可以用作电子器件的保护元件。

当电路中的输入电压超过5.1伏特时，稳压二极管会工作，将多余的电压转嫁到地，从而保护其他电子器件免受过压的损害。

###4.电压限制稳压二极管还可用于限制电路中的电压。

它可以避免输出电压超过其稳定电压，保持在一个安全范围内。

##四、总结5.1v稳压二极管是一种常见的电子元件，具有固定的稳定电压及参数。

稳压二极管参数大全稳压二极管的主要参数（1）稳定电压Vz：稳定电压就是稳压二极管在正常工作时，管子两端的电压值。

这个数值随工作电流和温度的不同略有改变，既是同一型号的稳压二极管，稳定电压值也有一定的分散性，例如2CW14硅稳压二极管的稳定电压为6～7.5V。

（2）耗散功率PM：反向电流通过稳压二极管的PN结时，要产生一定的功率损耗，PN结的温度也将升高。

根据允许的PN结工作温度决定出管子的耗散功率。

通常小功率管约为几百毫瓦至几瓦。

最大耗散功率PZM：是稳压管的最大功率损耗取决于PN结的面积和散热等条件。

反向工作时，PN结的功率损耗为：PZ=V Z*IZ，由PZM和VZ可以决定IZmax。

（3）稳定电流IZ、最小稳定电流IZmin、大稳定电流IZmax 稳定电流：工作电压等于稳定电压时的反向电流；最小稳定电流：稳压二极管工作于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管允许通过的最大反向电流。

(4)动态电阻rZ：其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。

rZ愈小，反映稳压管的击穿特性愈陡。

rz=△VZ/△IZ(5)稳定电压温度系数：温度的变化将使VZ改变，在稳压管中，当|VZ| ＞7 V时，VZ具有正温度系数，反向击穿是雪崩击穿。

当|VZ|＜4V时，VZ具有负温度系数，反向击穿是齐纳击穿。

当4V＜|VZ|＜7V时，稳压管可以获得接近零的温度系数。

这样的稳压二极管可以作为标准稳压管使用。

稳压二极管1N992B齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:5每10KΩ的温度系数--TempC11 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:5每10KΩ的温度系数--TempC11稳压二极管1N992A齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:10每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:10每10KΩ的温度系数--TempC稳压二极管1N992齐纳电压--Vz(Nom):200Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:20每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):200 Vz取值为每一项时的齐纳电流--Iz：650μ最大功率--Pdmax:400m基准电压的容限率--Tol:20每10KΩ的温度系数--TempC稳压二极管1N991D齐纳电压--Vz(Nom):180Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:1每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):180Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:1每10KΩ的温度系数--TempC稳压二极管1N991C齐纳电压--Vz(Nom):180Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:2每10KΩ的温度系数--TempC 齐纳电压--Vz(Nom):180 Vz取值为每一项时的齐纳电流--Iz：680μ最大功率--Pdmax:400m基准电压的容限率--Tol:2每10KΩ的温度系数--TempC。

稳压二极管参数 vbr稳压二极管是一种用于稳定电压的电子元件，也被称为Zener二极管。

它具有特殊的电压-电流特性，可以在逆向击穿时保持稳定的电压输出。

稳压二极管的参数之一是VBR，即击穿电压（Breakdown Voltage）。

击穿电压指的是稳压二极管在逆向工作时，当电压超过一定阈值时，出现漏电流急剧增加的状态。

这种状态下，稳压二极管形如导电器件，其电压不再受限制，而是取决于驱动电源的极限值。

稳压二极管的击穿电压通常由制造厂商在制造过程中设置，并印刻在器件的外部。

VBR的单位为伏特（V），一般情况下以0.1V为间距标记。

例如，常见的稳压二极管可以具有VBR值为3.3V、5.6V或12V 等。

稳压二极管的击穿电压是制定设计时的重要参数，它决定了稳定的逆向电压输出值。

当逆向电压低于击穿电压时，稳压二极管起作用，能够将电压限制在击穿电压值附近。

而当逆向电压高于击穿电压时，稳压二极管将无法起到限制电压的作用。

因此，选择适当的击穿电压是非常重要的，以确保逆向电压不会超过稳压二极管的承受能力。

稳压二极管的VBR值可以通过数据手册或制造商提供的规格表进行查找。

这些规格表通常会列出稳压二极管的型号、VBR范围、测试条件、典型工作电流和电流温度特性等。

这些信息有助于工程师选择合适的稳压二极管来满足他们的应用需求。

在实际应用中，VBR值的选择需要考虑多个因素。

首先，需要确定需要稳定的电压范围。

其次，需要考虑稳压二极管的功率耗散以及增益特性，以确保其能够在正常工作条件下进行稳定工作。

此外，温度对VBR的影响也需要加以注意。

通常来说，随着温度的升高，稳压二极管的击穿电压会略微下降，因此需要对VBR进行补偿。

除了VBR，稳压二极管还有其他重要的参数需要考虑，如最大功耗、稳定性、温度特性等。

它们共同作用决定了稳压二极管在实际应用中的性能。

在选择稳压二极管时，需要综合考虑这些参数，以确保获得满足需求的稳压功能。

总结起来，稳压二极管的参数VBR是指击穿电压。

1伏稳压二极管摘要：1.伏稳压二极管的定义和作用2.伏稳压二极管的工作原理3.伏稳压二极管的种类和主要参数4.伏稳压二极管的应用领域5.伏稳压二极管的优缺点正文：一、伏稳压二极管的定义和作用伏稳压二极管，又称稳压二极管，是一种用于稳定电压的半导体器件。

它可以将输入电压的波动限制在一个特定的范围内，为负载提供稳定的电压。

这种二极管广泛应用于电子设备的电源电路中，以确保设备在各种电压波动的情况下仍能正常工作。

二、伏稳压二极管的工作原理伏稳压二极管的工作原理主要基于其PN 结的特性。

当二极管的正极连接到高电位，负极连接到低电位时，二极管处于正向导通状态。

反之，当正极连接到低电位，负极连接到高电位时，二极管处于反向截止状态。

伏稳压二极管的独特之处在于，当它的正向电压达到一个特定值时，它的导通电流会急剧增加，使得二极管的正向电压保持在这个特定值附近。

这个特定值通常称为伏稳压二极管的“稳压值”。

三、伏稳压二极管的种类和主要参数根据材料和结构的不同，伏稳压二极管可以分为多种类型，常见的有硅二极管、锗二极管等。

伏稳压二极管的主要参数有：1.稳压值：伏稳压二极管的正向电压达到该值时，导通电流会急剧增加。

2.动态电阻：伏稳压二极管导通时，正向电压变化所引起的导通电流变化的比值。

3.漏电流：在规定的电压下，伏稳压二极管的反向电流。

四、伏稳压二极管的应用领域伏稳压二极管广泛应用于各种电子设备和电路中，如电源稳压、限幅、比较器、基准电压等。

它为这些设备提供了稳定的电压，确保其正常工作。

五、伏稳压二极管的优缺点伏稳压二极管的优点在于结构简单、体积小、稳定性好、可靠性高。

它可以在较宽的电压范围内稳定输出电压，且价格低廉。

稳压二极管与TVS的主要参数1. 稳压二极管（Zener Diode）的主要参数：(1)额定稳定电压（Vz）：稳压二极管的主要作用是在其正向电压不超过其额定工作电压（正常情况下为功耗额定工作电压的0.75至0.9倍之间），且反向电压大于等于其额定稳定电压时，具有稳定的电压输出。

额定稳定电压是稳压二极管最重要的参数之一，通常用伏特（V）表示。

(2)额定功耗（Pd）：(3)反向电流（Ir）：(4)峰值反向电压（Vr）：(5)稳定性温度系数（TCZ）：稳定性温度系数是指稳压二极管在不同温度下的额定稳定电压的变化率，常用PPM/℃表示，TCZ越小，稳定性越高，即在不同温度下，其输出电压稳定性越好。

2. 电压保护二极管（TVS Diode）的主要参数：(1) 空载峰值反向电压（Vbrmin）：TVS二极管的空载峰值反向电压是指在其正常工作条件下，不带任何负载时，TVS二极管主导的电压降低到其峰值反向电压所需要的电压值。

空载峰值反向电压通常用伏特（V）表示。

(2)瞬态响应时间（Tj）：TVS二极管的瞬态响应时间是指从接收到输入电压变化信号到其电压达到其额定响应值所需要的时间。

瞬态响应时间通常用纳秒（ns）表示，此参数是指示TVS二极管对瞬态过电压的响应速度的重要指标。

(3)断电流（Id）：TVS二极管的断电流是指在其额定峰值反向电压下，电流完全断开的电流值。

断电流通常用安培（A）表示，此参数是指示TVS二极管能否快速切换至低电阻状态的重要指标。

(4)贮能能力（WPP）：TVS二极管的贮能能力是指在其额定峰值反向电压下，能够吸收的最大峰值功耗。

贮能能力通常用焦耳（J）或瓦特（W）表示，此参数是指示TVS二极管的能量吸收能力。

(5) 热稳定性（ΔVbr）：TVS二极管的热稳定性是指在不同温度下，其空载峰值反向电压的变化率。

热稳定性通常用百分比表示，此参数是指示TVS二极管在不同温度下能否保持稳定性的重要指标。

总结：稳压二极管和TVS二极管都是常见的电子元件，具有各自的特性和参数。

稳压二极管型号参数稳压二极管工作原理稳压二极管的出现轻松解决了我们常会遇到的电压不稳定现象，让我们的用电更加稳定，放心安全。

那么你是否了解稳压二极管呢?稳压二极管是如何进行稳压的呢，它有着怎样的工作原理呢?稳压二极管型号参数有哪些呢?接下来我们就一起来了解吧。

稳压二极管介绍生活电器!品质保障!几大类上百款任你选! 点击查看>>稳压二极管，又叫齐纳二极管，它是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。

在临界击穿点上，反向电阻降低到一个极小数值，在低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压二极管主要被用作稳压器或电压基准元件使用。

稳压二极管可以串联起来在较高的电压上使用，只要通过串联就能获得更多的稳定电压。

稳压二极管型号参数稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。

但由于小功率稳压二极管体积小，在管子上标注型号较困难，所以一些国外产品采用色环来表示它的标称稳定电压值。

如同色环电阻一样，环的颜色有棕、红、橙、黄、绿、蓝、紫、灰、白、黑，它们分别用来表示数值1、2、3、4、5、6、7、8、9、0。

有的稳压二极管上仅有2道色环，而有的却有3道。

最靠近负极的为第1环，后面依次为第2环和第3环。

仅有2道色环的。

标称稳定电压为两位数，即“×× V”(几十几伏)。

第1环表示电压十位上的数值，第2环表示个位上的数值。

如：第1、2环颜色依次为红、黄，则为24V。

有3道色环，且第2、3两道色环颜色相同的。

标称稳定电压为一位整数且带有一位小数，即“×.× V”(几点几伏)。

第1环表示电压个位上的数值。

第2、3两道色环(颜色相同)共同表示十分位(小数点后第一位)的数值。

如：第1、2、3环颜色依次为灰、红、红，则为8.2V。

有3道色环，且第2、3两道色环颜色不同的。

标称稳定电压为两位整数并带有一位小数，即“××.× V”(几十几点几伏)。

齐纳二极管(稳压二极管)工作原理与主要参数齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，假设电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。

齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。

假设利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。

一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。

一般齐纳二极管在特性表或电路上除了标住 Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz换算出奇纳二极管可通过最大电流Iz。

dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数.齐纳二极管工作原理齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压到达崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下列图为齐纳二极管之电压电流曲线，可由此应证上述说明。

齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压那么保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。

在通常情况下，反向偏置的PN结中只有一个很小的电流。

这个漏电流一直保持一个常数，直到反向电压超过某个特定的值，超过这个值之后PN结突然开场有大电流导通〔图 1.15〕。
