机械设计基础部分习题一一、填空题1.平面机构中，两构件通过点、线接触而构成的运动副称为____。
2.四杆机构中是否存在死点位置，决定于从动件是否与连杆________。
3.理论轮廓曲线相同而实际轮廓曲线不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律是______的。
4.一对渐开线直齿圆柱齿轮的连续传动条件是。
5.渐开线形状与圆半径有关，此圆半径越大，渐开线越趋于。
6.一对渐开线斜齿圆柱齿轮传动的正确啮合条件是。
二、选择题1.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副2.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目3.在下列平面四杆机构中，无急回性质的机构是（）。
A.曲柄摇杆机构B.摆动导杆机构C.对心曲柄滑块机构D.偏心曲柄滑块机构4.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆5.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置6.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击7.滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是（）A.增大滚子半径B.增加从动件长度C.减小基圆半径D.增大基圆半径8.在设计直动滚子从动件盘形凸轮机构时，若出现运动失真现象，则应（）A．减小凸轮基圆半径B．增大凸轮基圆半径C．增大滚子半径D．增大从动件长度9.一对渐开线标准直齿圆柱齿轮，m=2mm，z1=18，z2=43，实际中心距a＇=62mm，下面说法正确的是（）A.节圆小于分度圆B.节圆与分度圆重合C.节圆大于分度圆D.分度圆的大小取决于中心距10.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )A.重合度变大B.定传动比无法保证C.啮合角变大D.分度圆压力角变小三、简答题1.计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。
计算题1.某零件用40Cr 钢制成，材料的力学性能为：σS =800MPa ，σ-1=480MPa ，ψσ=0.2。
零件弯曲疲劳极限的综合影响系数K σ=1.5。
已知作用在零件上的工作应力：σmax =450MPa ，σmin =150MPa ，应力循环特性=r 常数，试求：⑴绘制出该零件的极限应力简图；⑵在所绘制的零件极限应力简图中，标出零件的工作应力点M ，加载应力变化线以及极限应力点'1M ； ⑶用图解法确定该零件的极限应力的平均应力σme ’和应力幅σae ’以及计算安全系数S ca ； ⑷用计算法确定该零件的计算安全系数S ca 。
⑸若许用安全系数为[S]=1.3，问该零件是否满足强度要求。
解：(1)∵012σσσψσ-=-； ∴8002.0148021210=+⨯=+=-σψσσMPa在零件的极限应力简图中，各点坐标为： A （0，σσK 1-）=A （0，320）；B （20σ，σσK 20）=（400，266.7）；C （σS ，0）=（800，0） 或G ⎪⎪⎭⎫⎝⎛------σσσσσσψσψσψσσK K K ss 11,=G ()15.246,85.5532.05.18002.0480,2.05.14808005.1=⎪⎭⎫⎝⎛-⨯---⨯mσ（2）σm =（σmax +σmin ）/2=（450+150）/2=300MPa ，σa =（σmax -σmin ）/2=（450-150）/2=150MPa工作应力点M ，加载应力变化线以及极限应力点'1M 如图所示（3）由图可量的极限应力点M ’的平均应力σme ’=505.26MPa ，应力幅σae ’=252.63MPa极限应力点M ’的疲劳极限σr M ’=σme ’+σae ’=757.89MPa计算安全系数S ca =σr M ’/σmax =757.89/450=1.684 （4）684.13002.01505.14801=⨯+⨯=+=-m a ca K S σψσσσσ（5）∵S ca =1.684＞1.3, ∴该零件能满足强度要求。
1、一压力容器盖螺栓组连接如图所示，已知容器内径D=250mm ，内装具有一定压强的液体，沿凸缘圆周均匀分布12个M16（1d ＝13.835mm ）的普通螺栓，螺栓材料的许用拉应力[]180MPa σ=，螺栓的相对刚度/()0.5b b m c c c +=，按紧密性要求，剩余预紧力1F =1.83F ，F 为螺栓的轴向工作载荷。
试计算：该螺栓组连接允许容器内的液体最大压强max p 及每个螺栓连接所需的预紧力0F 。
1、 计算每个螺栓允许的最大总拉力：212[].........................24 1.320815.............................1d F N σπ=⨯=分分2、 计算容器内液体最大压强212max max 2.8 (120815)7434.....................12.8/4 (112)1.82..............................1a F F F F F N D F p p MP π=+=====分分分分 2、下图所示为一对角接触球轴承支承的轴系，轴承正安装（面对面），已知两个轴承的径向载荷分别为1R F =2000N ，2R F = 4000N ，轴上作用的轴向外加载荷X F =1000N,轴承内部附加轴向力S F 的计算为S F =0.7R F ，当轴承的轴向载荷与径向载荷之比ARF F ＞e 时，X= 0.41，Y= 0.87，当A RF F ≤e ，X=1，Y= 0，e = 0.68，载荷系数f p = 1.0，试计算：（1）两个轴承的轴向载荷F A1、F A2； （2）两个轴承的当量动载荷P 1、P 2。
）1122120.70.720001400............................10.70.740002800...........................1140010002400.........................1S R S R S X S F F N F F N F F F ==⨯===⨯=+=+=<分分分轴承1为压紧端，轴承2为放松端…………………………………1分1222800100018002800A A S F N F F N=-===…………………………………….2分(2)111111111222218000.90.68,0.41,0.87..........................12000()20000.410.8718002386 (12800)0.70.68,0.41,0.87 (14000)A R p R A A R F e X Y F P f X F Y F N F e X Y F ==>====+=⨯+⨯===>===分分22222()40000.410.8728004076..............1F R A P f X F Y F N =+=⨯+⨯=分分3、(15分)有一受预紧力F 0和轴向工作载荷作用的紧螺栓连接，已知预紧力F 0＝1000 N ，螺栓的刚度Cb 与连接件的刚度Cm 相等，轴向工作载荷F=1000N ，试计算该螺栓所受的总拉力F 2＝?剩余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少?4、(15分)图3-1示螺栓联接中,采用两个M20的普通螺栓，其许用拉应力[σ]＝l60N／mm2，联接件接合面间摩擦系数f＝0.20，防滑系数K s＝1.2，计算该联接件允许传递的静载荷F＝?(M20的螺栓d1＝17.294mm)(10分)螺栓预紧后，接合面所产生的最大摩擦力必须大于或等于横向载荷，假设各螺栓所需预紧力均为F0则由平衡条件可得螺栓危险截面的强度条件为于是得 (4分)(5分)5、下图表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N ，若取接合面间的摩擦系数ƒ=0.2，可靠性系数K S =1.2，螺栓材料的的许用应力[σ]=120N/mm 2，螺栓的小径d 1=17.294mm 。
第一课螺纹连接1.采用普通螺栓联接的凸缘联轴器, 在传递转矩时, ＿＿。
A.螺栓的横截面受剪切B、螺栓与螺栓孔配合面受挤压C.螺栓同时受剪切与挤压D.螺栓受拉伸与扭转作用2、当螺纹公称直径、牙型角、螺纹线数相同时, 细牙螺纹的自锁性能比粗牙螺纹的自锁性能＿＿。
A.好B.差C.相同D.不一定3.用于联接的螺纹牙型为三角形, 这是因为三角形螺纹＿＿。
A 牙根强度高, 自锁性能好B、传动效率高C.防振性能好D.自锁性能差4、若螺纹的直径和螺旋副的摩擦系数一定, 则拧紧螺母时的效率取决于螺纹的＿＿。
A.螺距和牙型角B.升角和头数C.导程和牙形斜角D.螺距和升角5、对于联接用螺纹, 主要要求联接可靠, 自锁性能好, 故常选用＿＿。
A.升角小, 单线三角形螺纹B、升角大, 双线三角形螺纹C.开角小, 单线梯形螺纹D.升角大, 双线矩形螺纹6、用于薄壁零件联接的螺纹, 应采用＿＿。
A.三角形细牙螺纹B.梯形螺纹C.锯齿形螺纹D.多线的三角形粗牙螺纹7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时, 该螺栓组中的螺栓＿＿。
A.必受剪切力作用B.必受拉力作用C.同时受到剪切与拉伸D、既可能受剪切, 也可能受挤压作用8、计算紧螺栓联接的拉伸强度时, 考虑到拉伸与扭转的复合作用, 应将拉伸载荷增加到原来的＿＿倍。
A.l.lB.l.3C.1.25D.0.39、在螺栓联接中, 有时在一个螺栓上采用双螺母, 其目的是＿＿。
A.提高强度B.提高刚度C.防松D.减小每圈螺纹牙上的受力10、在同一螺栓组中, 螺栓的材料、直径和长度均应相同, 这是为了＿＿。
A.提高强度B.提高刚度C.外形美观D.降低成本11、紧螺栓联接在按拉伸强度计算时, 应将拉伸载荷增加到原来的1.3倍, 这是考虑＿＿。
A.螺纹的应力集中B.扭转切应力作用C.安全因素D.载荷变化与冲击12、预紧力为F'的单个紧螺栓联接, 受到轴向工作载荷F作用后, 螺栓受到的总拉力F0＿＿F'+F。

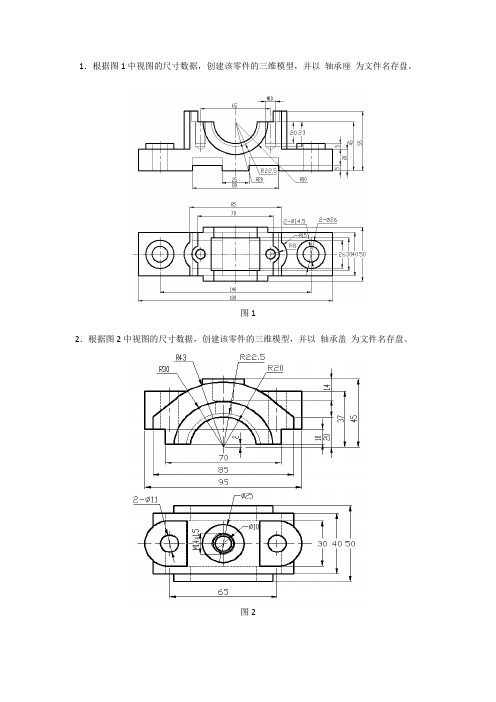

2．根据图2中视图的尺寸数据，创建该零件的三维模型，并以轴承盖为文件名存盘。
图2图34．根据图4中视图的尺寸数据，创建该零件的三维模型，并以上轴瓦为文件名存盘。
图45 . 根据下面图5装配立体图，将第一题、第二题、第三题和第四题建立的三维模型装配起来。
图51．根据图1中视图的尺寸数据，创建该零件的三维模型，并以万向节为文件名存盘。
图12．根据图2中视图的尺寸数据，创建该零件的三维模型，并以底座为文件名存盘。
图23．根据图3中视图的尺寸数据，创建该零件的三维模型，并以十字轴为文件名存盘。
图34. 根据下面图4装配立体图，将第一题、第二题、第三题建立的三维模型装配起来。
图4如图所示加工路线为实际零件轮廓，试用两种方式（左刀补，右刀补）编制程序。
工件坐标系如图所示原点在工件上表面处，（忽略刀具长度补偿），刀具起始点为O点，A点开始加工完成后回到O点，用 10的立铣刀精铣厚为4mm的工件。
O0001（左刀补）O0001（右刀补）G00 G90 G54 G40 X0 Y0 Z100；G00 G90 G54 G40 X0 Y0 Z100；M03 S800；M03 S800；G41 X40 Y-40 Z2 D01；G42 X40 Y-40 Z2 D01；G01 Z-4 F100；G01 Z-4 F100；G01 X-80；G01 Y15；G01 Y-20；G02 X40 Y45 R15；G02 X-40 Y20 R40；G01 X40 Y80；G03 X20 Y80 R60；G01 X20；G01 X40；G02 X-40 Y20 R60；G01 Y45；G03 X-80 Y-20 R40；G03 X40 Y15 R15；G01 Y-40；G01 Y-40；G01 X40；G00 Z100；G00 Z100；G40 X0 Y0；G40 X0 Y0；M05 M30；M05 M30；考虑长度补偿时程序如下O0001（左刀补）O0001（右刀补）G00 G90 G54 G40 G49 X0 Y0 Z100；G00 G90 G54 G40 G49 X0 Y0 Z100；M03 S800；M03 S800；G43 X40 Y-40 Z2 H01；G43 X40 Y-40 Z2 H01；G41 G01 Z-4 D01 F100；G42 G01 Z-4 D01 F100；G01 X-80；G01 Y15；G01 Y-20；G02 X40 Y45 R15；G02 X-40 Y20 R40；G01 X40 Y80；G03 X20 Y80 R60；G01 X20；G01 X40；G02 X-40 Y20 R60；G01 Y45；G03 X-80 Y-20 R40；G03 X40 Y15 R15；G01 Y-40；G01 Y-40；G01 X40；G00 Z100；G00 Z100；G49 G40 X0 Y0；G49 G40 X0 Y0；M05 M30；M05 M30；如图所示加工路线为实际零件轮廓，试用两种方式（绝对，相对）编制程序。

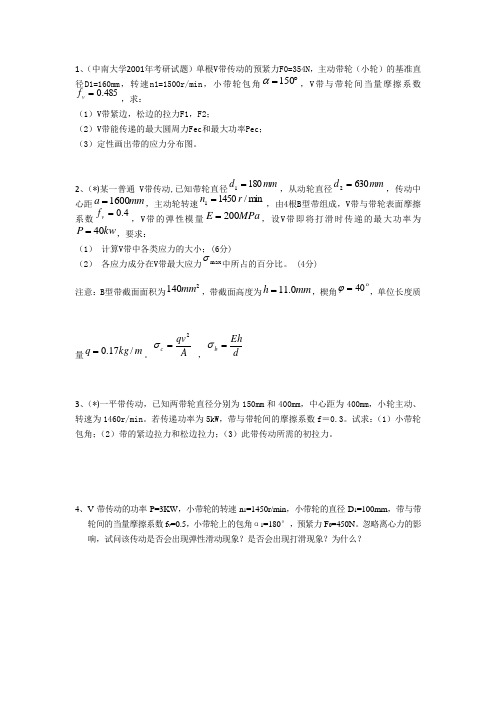

1、（中南大学2001年考研试题）单根V 带传动的预紧力F0=354N ，主动带轮（小轮）的基准直径D1=160mm ，转速n1=1500r/min ，小带轮包角︒=150α，V 带与带轮间当量摩擦系数485.0=v f ，求：（1）V 带紧边，松边的拉力F1，F2；（2）V 带能传递的最大圆周力Fec 和最大功率Pec ；（3）定性画出带的应力分布图。
2、（*)某一普通 V 带传动,已知带轮直径mm d 1801=，从动轮直径mm d 6302=，传动中心距mm a 1600=，主动轮转速min /14501r n =，由4根B 型带组成，V 带与带轮表面摩擦系数4.0=v f ，V 带的弹性模量MPa E 200=，设V 带即将打滑时传递的最大功率为kw P 40=，要求：（1） 计算V 带中各类应力的大小；(6分)（2） 各应力成分在V 带最大应力max σ中所占的百分比。
(4分)注意：B 型带截面面积为2140mm ，带截面高度为mm h 0.11=，楔角 40=ϕ，单位长度质量m kg q /17.0=。
A qv c 2=σ ，d Eh b =σ3、（*)一平带传动，已知两带轮直径分别为150mm 和400mm ，中心距为400mm ，小轮主动、转速为1460r/min 。
若传递功率为5kW ，带与带轮间的摩擦系数f ＝0.3。
试求：（1）小带轮包角；（2）带的紧边拉力和松边拉力；（3）此带传动所需的初拉力。
4、V 带传动的功率P=3KW ，小带轮的转速n 1=1450r/min ，小带轮的直径D 1=100mm ，带与带轮间的当量摩擦系数f v =0.5，小带轮上的包角α1=180°，预紧力F 0=450N 。
忽略离心力的影响，试问该传动是否会出现弹性滑动现象？是否会出现打滑现象？为什么？。
第11章 齿轮传动精选例题与解析例11-1 二级圆柱齿轮减速器，其中一级为直齿轮，另一级为斜齿轮。
试问斜齿轮传动应置于高速级还是低速级？为什么？若为直齿锥齿轮和圆柱齿轮组成减速器，锥齿轮传动应置于高速级还是低速级？为什么？答：在二级圆柱齿轮传动中，斜齿轮传动放在高速级，直齿轮传动放在低速级。
其原因有三点：1）斜齿轮传动工作平稳，在与直齿轮精度等级相同时允许更高的圆周速度，更适于高速。
2）将工作平稳的传动放在高速级，对下级的影响较小。
如将工作不很平稳的直齿轮传动放在高速级，则斜齿轮传动也不会平稳。
3）斜齿轮传动有轴向力，放在高速级轴向力较小，因为高速级的转矩较小。
由锥齿轮和斜齿轮组成的二级减速器，一般应将锥齿轮传动放在高速级。
其原因是：低速级的转矩较大，齿轮的尺寸和模数较大。
当锥齿轮的锥距R 和模数m 大时，加工困难，制造成本提高。
例11-2 一对齿轮传动，若按无限寿命考虑，如何判断其大小齿轮中哪个不易出现齿面点蚀？哪个不易发生齿根弯曲疲劳折断？答：一对齿轮的接触应力相等，哪个齿轮首先出现点蚀，取决于它们的许用接触应力][H σ，其中较小者容易出现齿面点蚀。
通常，小齿轮的硬度较大，极限应力lim σ较大，按无限寿命设计，小齿轮的许用接触应力][H σ 1 较大，不易出现齿面点蚀。
判断哪个齿轮先发生齿根弯曲疲劳折断，即比较两轮的弯曲疲劳强度，要比较两个齿轮的111][F Sa Fa Y Y σ和222][F Sa Fa YY σ，其比值较小者弯曲强度较高，不易发生轮齿疲劳折断。
、例11-3 图示双级斜齿圆柱齿轮减速器，高速级：m n =2 mm ，z 1=22，z 2 =95，︒=20n α，a =120，齿轮1为右旋；低速级：m n = 3 mm ，z 3 =25，z 4=79，︒=20n α，a =160。
主动轮转速n 1=960 r/min ，转向如图，传递功率P = 4 kW ，不计摩擦损失，试：(1) 标出各轮的转向和齿轮2的螺旋线方向； (2) 合理确定3、4轮的螺旋线方向；(3) 画出齿轮2、3 所受的各个分力； (4) 求出齿轮3所受3个分力的大小。
机械设计工程学1一、单项选择: （每题1分, 共15分）1.机构中每一种具有独立运动旳单元称（A）1 1.1AA构件 B机器 C机械 D部件2.各构件首末封闭旳运动链称为（B）12 2.2BA开链 B闭链 C子链 D系统链3.各构件未首末封闭旳运动链称为（A）12 2.2BA开链 B闭链 C子链 D系统链4.要使机构可以运动, 则机构旳自由度数目必须不小于或等于（D）19 2.5BA 4B 3C 2D 15.不完全齿轮机构是一种（A）129 7.4BA 间歇运动机构B 持续传动机构C 平面机构D 凸轮机构6.齿廓接触点处公法线与两轮连心线旳交点称为（D）134 8.2BA 齿廓曲点B 节线C 节面D 啮合节点7、凡能满足齿廓啮合基本定律旳一对齿廓曲线称为（C）134 8.2BA 有关齿廓B 共轭齿廓C 共线齿廓D 关联齿廓8、两渐开线齿轮旳传动比等于基圆半径旳（D）137 8.4BA 和B 差C 正比D 反比9、齿轮圆周上没一种用于啮合旳凸起部分称为（A）137 8.5CA 轮齿B 齿槽C 齿顶D 齿条10、相邻两轮齿之间旳空间部分称为（B）137 8.5CA 轮齿B 齿槽C 齿顶D 齿条11.确定原则中心距时应满足两齿轮旳顶隙为（C）141 8.6DA 最大值B 最小值C 原则值D 齿条12.一对齿轮啮合时两节圆总是（C）141 8.6DA 共线B 相交C 相切D 平行13重叠度旳大小表达同步参与啮合轮齿对数旳（B）144 8.6DA 最大值B 平均值C 最小值D 相对值14.展成法又称（A）146 8.7CA 范成法B 仿形法C 螺旋线法D 齿根法15.用变化刀具与轮坯旳相对位置来切制齿轮旳措施, 称（D） 1498.8AA 变位加工法B 切削加工法C 铣削加工法D 仿形加工法16.斜齿轮传动工作齿面间为（A）158 8.11BA线接触B点接触C面接触D轴接触17、交错轴斜齿轮传动工作齿面间为（B）158 8.11BA线接触B点接触C面接触D轴接触18、蜗杆传动旳构成是蜗杆和（C）159 8.12CA齿轮B轴C蜗轮D齿廓19、通过蜗杆轴线并垂直于蜗轮轴线旳截面称（D）160 8.12CA次截面B垂直面C相交面D主截面20、齿轮最常用旳材料是（A）173 8.15DA锻钢B铸钢C铸铁D非金属材料21.对持续工作旳闭式蜗杆传动必须进行（A）204 8.19BA热平衡计算B强度计算C刚度计算D耐磨计算22.由一系列齿轮所构成旳齿轮传动系统称为（B）213 9.1AA齿轮组B齿轮系C蜗轮组D蜗轮系23.所有齿轮旳几何轴线都互相平行, 则称它为（B）214 9.2DA平行定轴齿轮系B平面定轴轮系C平行齿轮系D平面齿轮系24.差动轮系旳自由度等于（B）217 9.4CA 1B 2C 3D 425.行星轮系旳自由度等于（A）217 9.4CA 1B 2C 3D 426.平面机构每个活动构件在运动副连接之前旳自由度数是（C）152.4CA 1B 2C 3D 427、对整个机构旳运动不起作用旳约束是（A）17 2.5 BA 虚约束B 实约束C 局部约束D 固定约束28、矿物润滑油、合成润滑油是（D）51 4.4 CA 固体润滑剂B 半固体润滑剂C 气体润滑剂液体润滑剂29空气、氢气是（C） 51 4.4CA 固体润滑剂B 半固体润滑剂C 气体润滑剂液体润滑剂30、金属属于（A）51 4.4CA 固体润滑剂B 半固体润滑剂C 气体润滑剂D液体润滑剂31.刚体导引机构解析法设计是建立机构旳（A）73 5.5DA.构造参数与运动参数旳解析式 B、构造参数与质量参数旳解析式C.运动参数与质量参数旳解析式D.运动参数与解析参数旳解析式32.凸轮根据从动件旳运动形式分为直动和（D）89 6.2CA 晃动B 曲线运动C 摇动D摆动33.实现棘轮转动角度旳变化是通过变化（C）120 7.2DA 棘轮旳速度B 积极件转动角度C 摇杆转动角度D从动件转动角度34.为实现星轮旳匀速转位, 星轮上旳薄齿齿形为外摆线旳（A）1317.6BA 等距曲线B 等比曲线C 等高曲线D共轭曲线35.基圆内旳渐开线数是（D）135 8.3CA 3B 2C 1 D036.应用最广泛旳齿轮机构是（B）133 8.1AA 摆线齿轮B 渐开线齿轮C 圆弧齿轮D圆角齿轮37、按照一对齿轮旳变位系数之和旳不一样可将齿轮传动分为（C）152 8.9BA 蜗杆传动B 斜齿轮传动C 原则齿轮传动D交错齿轮传动38、一对原则斜齿圆柱齿轮传动, 若不考虑摩擦力, 作用在轮齿上旳法向力可分为（B）194 8.17CA 两个互相垂直旳分力B 三个互相垂直旳分力C 两个成锐角旳分力D三个成锐角旳分力39、通过齿轮传动旳计算可以确定出齿轮旳（A）205 8.20 CA 啮合参数B 所有参数C 所有尺寸D构造形式40、在周转轮系中为提高传递功率, 在内外中心轮之间总均匀布置两个以上旳（D）222 9.7BA 蜗杆B 蜗轮C 斜齿轮D行星轮41.当周转轮系旳转速较高、传递功率较大时, 其机械效率采用（C）223 9.8DA 软件仿真B 解析求解C 试验措施确定D经验估算42.摆线针轮行星机构旳行星轮旳齿廓是（B）233 9.9AA 渐开线B 摆线C 曲线D延长线43.计算平面机构自由度旳注意事项包括（A）16 2.5BA 局部自由度B 实约束C 单一铰链D构件具有不定运动44.计算平面机构自由度旳注意事项包括（B）16 2.5BA 整体自由度B 虚约束C 单一铰链D构件具有不定运动45.计算平面机构自由度旳注意事项包括（C ）16 2.5BA 整体自由度B 实约束C 复合铰链D构件具有不定运动二、多选: （每题2分, 共20分）1.一台机器一般包括（ABCD）1 1.1AA原动机部分B传动装置C执行机构D测控系统E制动系统2.机械中应用旳零件可以分为（AB）1 1.1AA通用零件B专用零件C微型零件D测控零件E自制零件3.机械设计应满足旳基本规定为（ABCDE）2 1.2BA功能规定B可靠性规定C工艺性规定D经济性规定E原则化规定4.机械设计旳新发展包括（ABDE）6 1.5BA机械优化设计B机械可靠性设计C工艺性设计D计算机辅助设计E机械动态设计5.机械系统动态设计旳重要研究内容包括（ADE）7 1.5BA响应预估B刚度测量C系统设计D系统辨识E载荷识别6.运动副根据相连两构件互相接触旳状况分为（AB）10 2.2BA高副B低副C转动副D回转副E移动副7、运动副根据两构件相对运动旳类型分为（ABCDE）10 2.2BA螺旋副B球面副C转动副D回转副E移动副8、进行机构运动分析旳措施（CDE）28 3.1AA类比法B举例法C图解法D解析法E试验法9、摩擦分为（ABCDE）47 4.2BA滚动摩擦B滑动摩擦C内摩擦D外摩擦E静摩擦10、滑动摩擦分为（ABCD）47 4.2BA干摩擦B边界摩擦C液体摩擦D混合摩擦E动摩擦11.磨损重要有（ACDE）50 4.3CA粘着磨损B磨粒磨损C接触疲劳磨损D腐蚀磨损E自然磨损12.滚动轴承旳润滑重要取决于（ABC）60 4.4CA载荷B速度C温度D质量E动量13凸轮机构旳长处(ACD)88 6.1AA构造简朴B轻易磨损C设计简便D构造紧凑E传递动力较小13凸轮机构旳缺陷(BE)88 6.1AA构造简朴B轻易磨损C设计简便D构造紧凑E传递动力较小14.从动件常用旳运动规律为（BCD）93 6.4BA曲线运动规律B多项式运动规律C三角函数运动规律D组合型运动规律E牛顿运动规律15.槽轮旳构成部分（CDE）125 7.3CA拨盘B定位销C积极拨杆D从动槽轮E机架16.不完全齿轮机构旳重要型式有（ACD）129 7.4BA外啮合B内啮合C齿条啮合D固定啮合E滑动啮合17、凸轮式间歇机构有（CD）130 7.5CA曲面凸轮B内啮合凸轮C圆柱凸轮D弧面凸轮E滑动凸轮18、齿轮机构旳特点是（ABCDE）133 8.1AA传动功率大B效率高C传动比精确D使用寿命长E工作安全可靠19、齿轮旳加工措施有（ABCDE）145 8.7CA铸造B模锻C热轧D粉末冶金E切削加工20、切削加工包括（AB）145 8.7CA仿形法B范成法C组合法D螺旋线法E齿廓法21.斜齿轮旳长处是（ABCDE）154 8.10DA传动平稳B冲击小C振动小D噪音小E合适重载传动22.蜗杆传动旳类型有（ABC）160 8.12CA圆柱蜗杆传动B环面蜗杆传动C锥蜗杆传动D原则蜗杆传动E星型蜗杆传动23.圆锥齿轮旳轮齿可分为（ACD）165 8.13DA直齿B圆锥齿C斜齿D曲齿E线齿24.变位系数旳选择措施一般采用（CD）186 8.16BA解析法B函数法C图解法D查表法E建模法25.轮系可分为（CDE）213 9.1AA共轭轮系B平行轮系C定轴轮系D周转轮系E复合轮系26.复合轮系具有旳功能（BCDE）220 9.6CA制动B运动分解C传动D运动合成E变速27、机构设计旳不确定措施有（ABCDE）238 10.1AA联想类推法B分析综合法C特性分析法D功能剖析法E移植法28、虚约束旳作用（ABC）248 10.3BA保证运动旳持续性B改善受力状态C扩大基本机构旳功能D 改善运动规律E减少了机构旳功能29、曲柄摇杆机构旳从动件在极限位置为零旳物理量是（AB）241 10.2 BA速度B角速度C加速度D角加速度E惯性力30、曲柄摇杆机构旳从动件在极限位置不为零旳物理量是（CD）241 10.2 BA速度B角速度C加速度D角加速度E速率三、填空: （每题1分, 一题一空, 共10分）1、机械辅助设计又称（ CAD ）, 是从1960年之后逐渐形成旳计算机在工程方面应用旳新兴科学。
