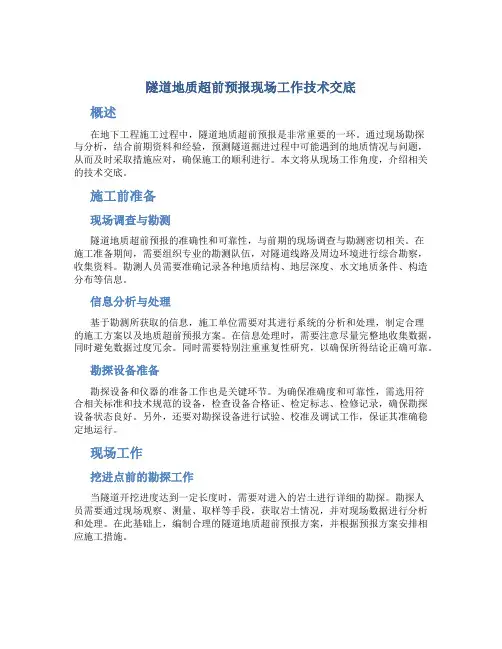

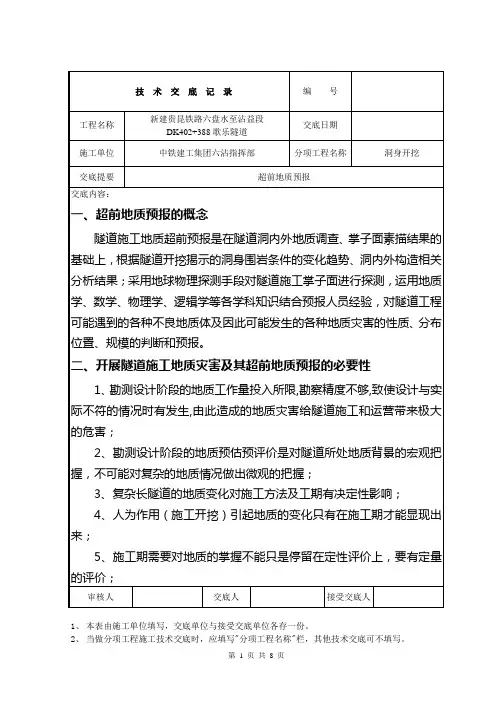

隧道地质超前预报现场工作技术交底概述在地下工程施工过程中，隧道地质超前预报是非常重要的一环。
通过现场勘探与分析，结合前期资料和经验，预测隧道掘进过程中可能遇到的地质情况与问题，从而及时采取措施应对，确保施工的顺利进行。
本文将从现场工作角度，介绍相关的技术交底。
施工前准备现场调查与勘测隧道地质超前预报的准确性和可靠性，与前期的现场调查与勘测密切相关。
在施工准备期间，需要组织专业的勘测队伍，对隧道线路及周边环境进行综合勘察，收集资料。
勘测人员需要准确记录各种地质结构、地层深度、水文地质条件、构造分布等信息。
信息分析与处理基于勘测所获取的信息，施工单位需要对其进行系统的分析和处理，制定合理的施工方案以及地质超前预报方案。
在信息处理时，需要注意尽量完整地收集数据，同时避免数据过度冗余。
同时需要特别注重重复性研究，以确保所得结论正确可靠。
勘探设备准备勘探设备和仪器的准备工作也是关键环节。
为确保准确度和可靠性，需选用符合相关标准和技术规范的设备，检查设备合格证、检定标志、检修记录，确保勘探设备状态良好。
另外，还要对勘探设备进行试验、校准及调试工作，保证其准确稳定地运行。
现场工作挖进点前的勘探工作当隧道开挖进度达到一定长度时，需要对进入的岩土进行详细的勘探。
勘探人员需要通过现场观察、测量、取样等手段，获取岩土情况，并对现场数据进行分析和处理。
在此基础上，编制合理的隧道地质超前预报方案，并根据预报方案安排相应施工措施。
施工过程管理在隧道掘进过程中，建议施工单位精心组织和管理现场施工人员，充分利用勘探数据和超前预报信息进行施工现场管理。
需要注意及时收集数据、制作实时统计表，互相提醒和协助，及时开展安全措施，并对突发情况进行应急演习，确保隧道掘进和地质超前预报的安全高效。
现场技术资料整理在施工过程中，施工单位还需要对现场数据进行整理、装订等工作，保证无遗漏地保存施工过程记录，并进行归档。
资料整理工作的质量与记录、分析的准确度直接相关，为方便资料查询、复查和开发后续工作提供了依据。
超前地质预报技术交底并服照片。
4.1.4素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。
素描图式、比例、用语应统一。
4.1.5素描原始记录、图表须在当天整理或绘制，如发现错误，及时在现场核正。
4.1.6施工一定距离后，隧道地质素描图，应分段完善、总结，并做出相应的隧道纵断面图、表。
4.2超前水平钻孔超前地质钻探法合用与各种地质条件下的隧道超前地质预报，在富水软弱断层破碎带、富水岩溶发育区、煤层瓦斯发育区、重大物探异常区等地质段必须采用，并与物探资料分析比较，必要时修正物探结果。
一般地段采用冲击钻，运用冲击钻的响声、钻速及其变化、岩粉卡钻情况、钻杆震动情况、冲洗液颜色及流量来判断前方较短距离内的岩性、岩石强度、岩体完整强度、岩溶、暗河及地下水发育情况等地质情况，为提高预报的准确性，与地质素描配套使用。
复杂地质地段采用回转取芯钻。
4.2.1本交底段预报级别为ＢＺ类，规定采用φ89超前钻孔４孔+每循环15孔加深炮眼。
超前探测30m,每循环搭接５ｍ,探孔孔位布置图见图1。
图１隧道超前探孔横断面布置示意意图图2 A-A纵断面图4.2.2钻探过程中应现场做好钻探记录，涉及钻孔位置、开孔时间、终孔时间、孔深、钻进压力、钻进速度随孔深变化情况、冲洗液颜色和流量变化、涌砂、空洞、震动、卡钻位置、突进里程、冲击器声音的变化等。
4.2.3钻探过程中应及时鉴定岩芯、岩粉，鉴定岩石名称，对断层带、岩溶填充物、煤层、代表性岩土等拍摄照片备查，并选择有代表性岩芯整理保存。
4.2.4量测钻孔内水压时，须安装孔口管，并街上高压止水阀、连接件和压力表，压力表读书稳定一段时间后方可量测水压。
4.2.5终孔后钻探记录应经验孔人员、地质人员核查签字后，才可作为使用资料。
4.2.6钻探作业流程，见钻探作业流程图：交底人：复核人：接受人：日期：日期：日期：。
一、交底项目：超前钻探二、交底内容：1. 人员要求：（1）参与超前钻探作业的人员必须具备相关资格证书，了解超前钻探的安全操作规程。
（2）作业人员应接受岗前培训，熟悉钻探设备、工具及安全防护用品的使用。
2. 施工现场安全措施：（1）施工区域应设置明显的警示标志，禁止无关人员进入。
（2）施工区域应配备必要的安全防护设施，如安全围栏、警示灯等。
（3）施工现场应配备消防器材，确保消防通道畅通。
3. 钻探设备与工具：（1）钻探设备应定期检查、维护，确保设备安全可靠。
（2）钻探工具应使用符合国家标准的产品，定期更换磨损严重的部件。
（3）钻探设备操作人员应熟悉设备性能，确保操作规范。
4. 安全操作规程：（1）作业人员进入施工现场前，应穿戴好安全帽、工作服、安全鞋等防护用品。
（2）作业人员应严格遵守钻探操作规程，不得擅自改变操作流程。
（3）钻探过程中，应密切观察钻头状态，发现异常情况立即停止作业，并采取相应措施。
（4）钻探作业区域应设置专人负责，负责监督作业人员的安全操作。
5. 危险源识别与控制：（1）对施工现场进行全面检查，识别潜在危险源，制定相应的预防措施。
（2）针对重大危险源，制定专项安全措施，确保作业人员安全。
（3）对施工过程中可能出现的危险情况进行评估，制定应急预案。
6. 钻探作业现场环境要求：（1）施工现场应保持整洁，作业区域不得堆放杂物。
（2）施工现场应保持良好的通风，防止有害气体积聚。
（3）施工现场应配备足够的照明设施，确保夜间作业安全。
7. 事故处理与报告：（1）发生事故时，作业人员应立即停止作业，并立即上报。
（2）事故发生后，应立即采取有效措施，防止事故扩大。
（3）对事故原因进行分析，制定预防措施，防止类似事故再次发生。
三、检查执行情况：（1）作业人员应严格按照本交底要求进行作业。
（2）施工管理人员应定期检查作业现场，确保安全措施落实到位。
（3）对违反安全操作规程的行为，应立即制止，并追究相关责任。

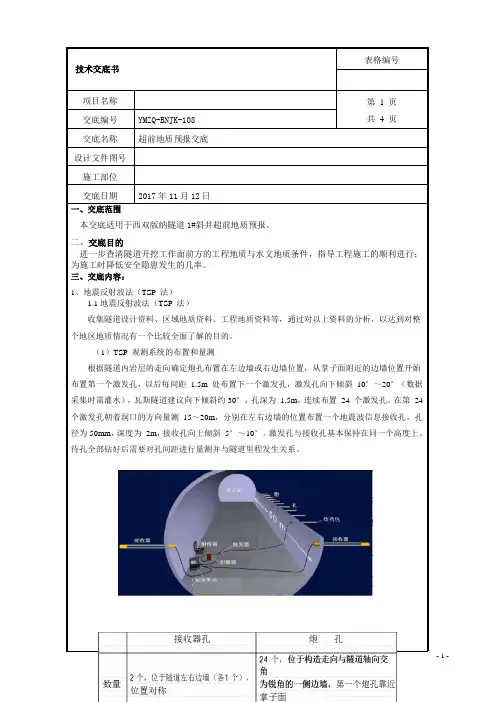

项目名称第 1 页共4页交底编号YMZQ-BNJK-108交底名称超前地质预报交底设计文件图号施工部位交底日期2017年11月12日一、交底范围本交底适用于西双版纳隧道1#斜井超前地质预报。
二、交底目的进一步查清隧道开挖工作面前方的工程地质与水文地质条件，指导工程施工的顺利进行；为施工时降低安全隐患发生的几率。

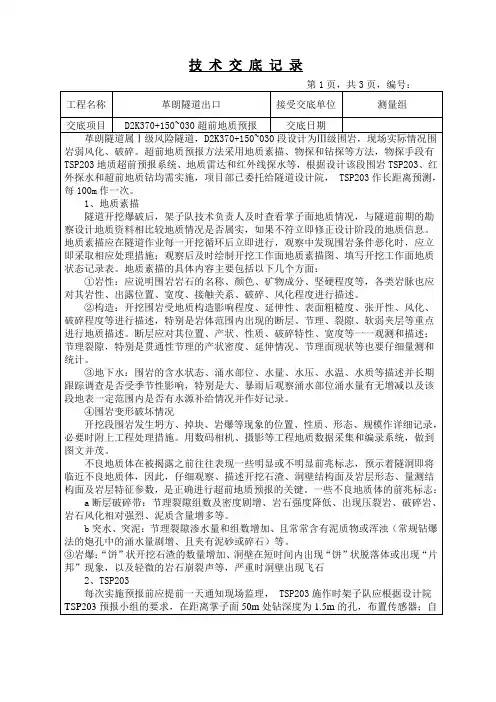

三、交底内容：1、地震反射波法（TSP 法）1.1地震反射波法（TSP 法）收集隧道设计资料、区域地质资料、工程地质资料等，通过对以上资料的分析，以达到对整个地区地质情况有一个比较全面了解的目的。
（1）TSP 观测系统的布置和量测根据隧道内岩层的走向确定炮孔布置在左边墙或右边墙位置，从掌子面附近的边墙位置开始布置第一个激发孔，以后每间距 1.5m 处布置下一个激发孔，激发孔向下倾斜10°～20°（数据采集时需灌水），瓦斯隧道建议向下倾斜约30°，孔深为 1.5m，连续布置24 个激发孔。
在第24 个激发孔朝着洞口的方向量测15～20m，分别在左右边墙的位置布置一个地震波信息接收孔，孔径为50mm，深度为2m，接收孔向上倾斜5°～10°。
激发孔与接收孔基本保持在同一个高度上。
待孔全部钻好后需要对孔间距进行量测并与隧道里程发生关系。
项目名称第 1 页共4页交底编号YMZQ-BNJK-108交底名称超前地质预报交底设计文件图号施工部位交底日期2017年11月12日TSP 观测系统现场布置示意图项目名称第 1 页共4页交底编号YMZQ-BNJK-108交底名称超前地质预报交底设计文件图号施工部位交底日期2017年11月12日2.1超前地质钻探超前地质钻探是利用钻机在隧道开挖工作面进行钻探获取地质信息的一种超前地质预报方法。
超前地质钻探法适用于各种地质条件下的隧道超前地质预报，在富水软弱断层破碎带富水岩溶发育区、煤层瓦斯发育区、重大物探异常区等地质条件复杂地段必须采用。
一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工地点：[填写施工地点]4. 施工内容：桩扣打超前钻作业二、安全技术交底1. 人员培训与资格要求- 所有参与桩扣打超前钻作业的人员必须经过专业培训，并取得相应的操作资格证书。
- 作业人员应熟悉超前钻的操作规程、安全操作规程以及应急预案。
2. 设备检查与维护- 检查超前钻设备是否完好，包括钻头、钻杆、泥浆泵、电源等。
- 确保所有设备符合安全标准，无损坏、漏电等安全隐患。
3. 现场安全措施- 作业区域设置明显的安全警示标志，非作业人员不得进入。
- 作业区周围设置围栏，防止无关人员靠近。
- 定期对作业区进行巡查，确保安全措施落实到位。
4. 个人防护- 作业人员必须佩戴安全帽、防尘口罩、耳塞等个人防护用品。
- 下钻作业人员必须穿戴防坠安全带，并正确使用。
- 钻孔内作业人员应配备必要的通讯设备，确保与地面保持联系。
5. 操作规程- 超前钻作业前，必须进行试钻，确认钻孔参数和设备状态。
- 严格按照设计要求进行钻孔，控制钻孔深度和方向。
- 钻孔过程中，密切观察钻头状态和泥浆循环情况，发现问题立即停钻检查。
- 钻孔结束后，及时进行孔口封闭，防止泥浆泄漏。
6. 环境保护- 作业过程中，注意保护环境，避免污染水源和土壤。
- 泥浆处理应遵守国家相关环保规定，不得随意排放。
7. 应急措施- 制定应急预案，包括钻杆折断、钻头卡钻、泥浆泄漏等情况的处理措施。
- 定期组织应急演练，提高作业人员的应急处置能力。
三、安全检查与记录1. 作业前进行安全检查，确保所有安全措施落实到位。
2. 作业过程中，专人负责安全监控，发现问题及时制止。
3. 作业结束后，对作业区域进行全面检查，确保无安全隐患。
4. 所有安全检查记录应妥善保存，以备查验。
四、总结桩扣打超前钻作业是一项高风险作业，必须严格遵守安全操作规程，确保作业安全。
全体作业人员要增强安全意识，提高自我保护能力，共同维护施工安全。

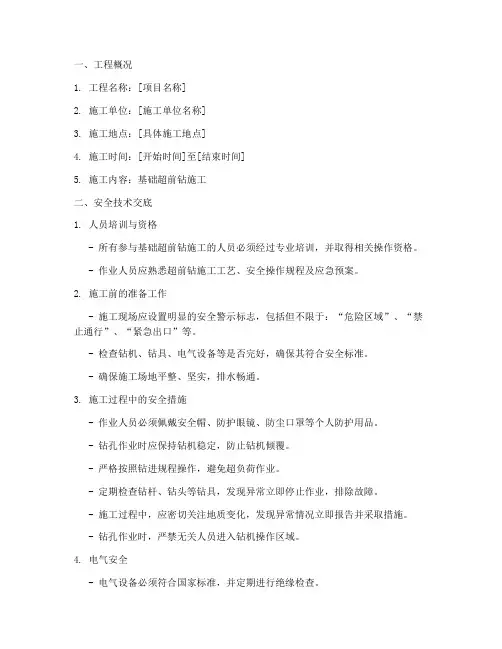

一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 施工地点：[具体施工地点]4. 施工时间：[开始时间]至[结束时间]5. 施工内容：基础超前钻施工二、安全技术交底1. 人员培训与资格- 所有参与基础超前钻施工的人员必须经过专业培训，并取得相关操作资格。
- 作业人员应熟悉超前钻施工工艺、安全操作规程及应急预案。
2. 施工前的准备工作- 施工现场应设置明显的安全警示标志，包括但不限于：“危险区域”、“禁止通行”、“紧急出口”等。
- 检查钻机、钻具、电气设备等是否完好，确保其符合安全标准。
- 确保施工场地平整、坚实，排水畅通。
3. 施工过程中的安全措施- 作业人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
- 钻孔作业时应保持钻机稳定，防止钻机倾覆。
- 严格按照钻进规程操作，避免超负荷作业。
- 定期检查钻杆、钻头等钻具，发现异常立即停止作业，排除故障。
- 施工过程中，应密切关注地质变化，发现异常情况立即报告并采取措施。
- 钻孔作业时，严禁无关人员进入钻机操作区域。
4. 电气安全- 电气设备必须符合国家标准，并定期进行绝缘检查。
- 施工现场应设置漏电保护装置，确保电气设备安全运行。
- 作业人员必须熟悉电气设备操作规程，并严格遵守。
5. 环境保护- 施工过程中产生的废水、废气和固体废弃物应按照相关规定进行处理，不得污染环境。
- 钻孔作业过程中，应采取有效措施减少噪声污染。
6. 应急预案- 制定完善的应急预案，包括火灾、触电、机械伤害、中毒、窒息等事故的应急处置措施。
- 定期组织应急演练，提高作业人员的应急处置能力。
三、交底责任1. 施工单位应负责组织安全技术交底，确保作业人员掌握相关安全知识。
2. 作业人员应认真学习安全技术交底内容，并严格遵守操作规程。
3. 安全监督部门应加强对施工现场的安全检查，确保施工安全。
四、附则1. 本安全技术交底单由施工单位负责编制，并报相关部门备案。
分部(分项)工程安全技术交底表GDAQ20402施工单位: 广东省基础工程集团有限公司工程名称广州市天河区101工程分部分项工程工种钻机工安全技术交底内容1．钻机操作工人进入现场必须遵守安全操作规程和安全生产十大纪律，戴安全帽，穿胶水鞋。
2．施工场地要求平整，并配备足够的排水设备和设置沉浆池。
3．安装前应按作业方案和对照钻机说明书的要求，详细检查各部件、零配件齐全合格。
不合格或变形、锈蚀的零配件不准使用。
4．安装钻机应放置坚实平稳，钻杆的中心线偏斜应小于全高的1%。
5．电源线路、电箱接线正确，绝缘可靠，接地牢固，触电保护器灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的要求。
6．作业前将操纵杆放在空档位置，检查压力表、制动等各项工作正常后，方可作业。
7．钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再开动钻杆转动，不得晃动钻杆。
8．如遇卡钻时，应立即切断电源，停止下钻，未查明原因排除故障前，不准强行启动。
9．钻孔过程中，如遇机架摇晃、移动、偏斜或钻头内发出有节奏的响声时，应立即停钻，经处理后，方可继续施钻。
10．钻孔中，发现紧固螺栓松时，应立即停机，重新紧固后方可继续作业。
11．钻孔作业中，如遇停电，应将各控制器放置零位，切断电源，将钻头接触地面。
12．严禁在高低压架空电线下方钻孔，移动钻机、钻杆时必须保持与高压电线的安全距离不小于6m。
13．作业后，应清洗钻杆和螺旋片上的泥土、泥浆。
14．要经常保养维修机械，定期向钻机轴承内加润滑油，经常检查机械磨损情况。
15．下班时，应将钻头下降接触地面，各部制动住，操纵杆放到空档位置，拉闸切断电源，锁好开关锁。
16．遇大雨、大雾和六级以上大风，应停止钻桩作业，当风力超过六级或台风警报时，应将机架放倒在地面上。
暴风雨后，必须进行一次全面检查，发现问题，及时处理。
17．现场补充安全技术交底：18．现场补充交底内容：①、上下班注意交通安全；②、本工地比较狭小，机械较多，要多注意机械的交叉作业。

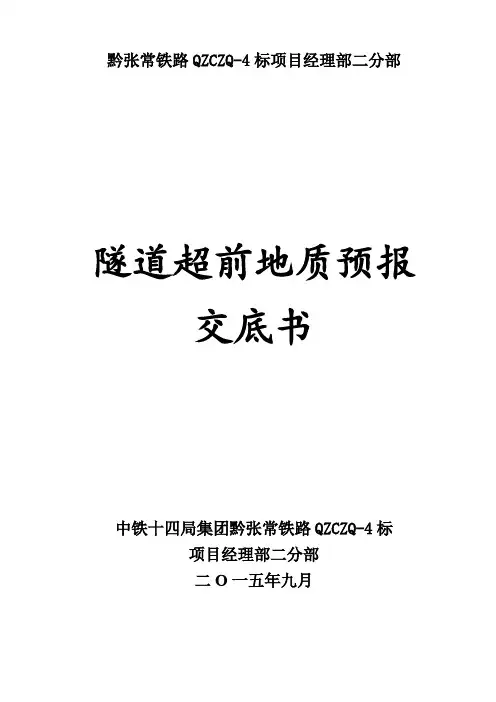

黔张常铁路QZCZQ-4标项目经理部二分部
隧道超前地质预报
交底书
中铁十四局集团黔张常铁路QZCZQ-4标
项目经理部二分部
二O一五年九月
红外探水测线测点布置图
）施工方配合
需要施工方把掌子面后方70米范围障碍物清除。
掌子面地质编录
地质编录人员和施工单位紧密配合，编录长度原则不超过10m一次（重点、复杂地段，对掌子面和左右边墙进行地质编录、数码照（摄）像。
素描图、记录必须在现场进行，素描一律“写实”，不做任何换算。
素描图式、图例、比例、用语应统一，按要求采取标本（包括定向标本）。
编录的原始记录、图、表须当天整理（绘制）。
超前水平钻探测
辅助坑道开挖超前水平钻孔设计图
(2）技术要求
①超前水平钻孔长度原则上为30m，两个探测循环间搭接长度5m，遇溶腔时超前钻探须钻穿溶腔至完整基岩不少于5m。
②水平钻一般以不取芯钻探为主，遇异常情况（如断层破碎带、溶洞填充物）时应。
1
飞鹅岭站超前地质钻孔技术交底
1、超前地质钻孔孔位布置
飞鹅岭站在地质详勘中 有两个孔位发现有溶土洞揭露，在围护
结构地下连续墙施工前为了进一步摸清楚连续墙下溶土洞分布情况，
对已发现的溶土洞周边的地连墙进行超前地质钻孔，超前钻孔地连墙
共有14幅，连续墙编号为N8-50～63，每幅地连墙设置两个超前钻
孔，共计28个超前钻孔。
2、超前地质钻孔孔位编号
为了便于补勘孔位的记录及资料整理，本次补充勘察对不同的补
勘部位进行统一编号为F-C-01～28。
3、超前地质钻孔孔位深度要求
1)飞鹅岭站超前地质钻孔深度为连续墙底下以3米。
2）补勘的具体孔位深度由我项目部现场技术人员补勘孔位放样
后，测量孔位标高，根据结构底板的标高确定每个孔位标高后，现场
交底施工人员（附表：补勘孔位深度表）。
4、补勘施工工艺
补充勘察采用钻探、标准贯入试验、抽水试验、室内试验等综合
方法，在详勘的基础上，进步摸清地质情况。具体工作流程如图下图
所示。
2
补充勘察工作流程图
5.1、开钻前准备工作
1）开钻前必须认真阅读地下管线、管道图，事先观察地面的管
线、管道标志，如果发现孔位有可能有管线或管道分布，在不违背技
术要求的前提下重新布置钻孔。防止钻孔损坏所有地下管线。
2）开孔前对钻探设备安装质量、水、电、交通、场地、安全防
护设施等方面做好全面检查验收，必须达到施工设计和安全技术要
求。
报告编写
报告审核
提交报告成果
果
送样
测量放样
施工办证
勘察任务书
编写勘察纲要
钻探 取样
实验室测试
室内资料整理及分析计算
质量控制
安全教育
3
3）施工所用的工具材料，如钻具、钻头、套管、油料、粘土、
冲洗液、拧卸工具、取芯取样工具、测试工具，岩芯箱等数量要足够，
品种配备齐全。
4）根据钻孔表层情况，确定是否下入孔口管，如若下入孔口管，
孔口管管靴应下到稳定地层部位，其管外环形空间应进行封闭处理，
以稳固孔口管并防止与管外水流串通。
5）现场各类物资必须摆放整齐，保持现场文明、卫生、整洁。
5.2、钻探工艺流程
钻探工艺流程图
1）钻探操作（含钻具规格、回次进尺、岩芯采取率、编录等项）、
取样操作必须执行《岩土工程勘察规范》第九章第一节、第二节、第
四节。
2）复杂地层与特殊条件下钻探操作应执行《工程地质钻探规程》
第3.5条规定。
3）仔细鉴定岩芯，按《岩土工程勘察规范》第二章第二节和有
关规范要求统一岩土命名标准。
4）钻机的开孔：密切注意地面下6米内的管线、管道情况，督
促机长必须采用洛阳铲开孔、探孔。钻孔位置移位不能超过2米，如
施工条件限制钻孔位置移动须超过前述要求时应上报业主同意后方
可实施。
5）准确记录钻探进尺、不同岩性的分层厚度和采样位置。厚度
平整场地
制作泥浆池
钻孔位测设
钻机就位
钻进、取样、测试
测静止水位
封孔、清理场地
移至下一钻孔
4
大于0.5m的工程地质层应分层描述。岩土的描述按《地下铁道、轻
轨交通岩土工程勘察规范》第四章第五节要求进行。
6）取样：每个技术孔均应采取土样（砂样）和岩样。取样操作
必须执行《地下铁道、轻轨交通岩土工程勘察规范》第七章第四节有
关规定。
7）初见水位和稳定水位测量：
测定地下水位,地下水位以上应进行干钻，遇到地下水时应停钻，
并观测初见水位，终孔后应观测稳定水位。地下水位测量允许误差为
±20mm。
8）逐孔、逐箱拍摄岩芯彩色照片，每箱岩芯应拍摄1张照片，
照片上的标记(勘察名称、孔号、箱号、终孔深度等)应清晰。用数码
照相机拍摄，以便于计算机保存、编辑。
9）钻探完毕，必须进行全孔封孔，恢复原路面。封孔应用0.3～
0.5MPa压力将水灰比为0.5～0.7的水泥浆从孔底往上回灌。灌满后
观测10分钟，浆面稳定后可停止灌浆，以防止钻孔成为水力联系的
通道。
6、补勘施工注意事项说明
1）本次补充勘察补勘车站、区间、明挖部位的补勘孔位280个。
2）补勘孔位严格按照我部补勘的编号及放样位置进行施工，如
有孔位变化必须经过我项目部技术人员同意后方可施工。
3）孔位补勘前由现场技术人员将补勘位置的附近已发现的管线
标注清楚，便于现场施工。
4）在补勘孔位施工过程中，钻机机长要密切注意钻机的钻进速
度如有异常或发现未知管线及障碍物立即停止，并及时上报现场值班
工程师，经过我方技术人员同意后方可继续补勘或移动补勘孔位的位
置。
5）补勘孔位施工时要设立统一的补勘用水的，施工时要设立围
5
挡防止施工用水四处蔓延，污染环境，给周围居民带来不便。
6）补勘孔位在马路上施工时，施工人员必须穿反光衣、并在施
工外围2米外设置雪糕筒。
7）每个补勘孔位补勘完成后，要经过我项目部现场值班工程师
量测钻杆确认达到补勘要求的深度并签字确认后方可下一孔位的施
工。
8）补勘孔位施工发现有土溶洞揭露，及时向我项目部现场值班
工程师汇报，根据补勘土溶洞的实际情况来决定土溶洞边界确定的补
勘位置。
9）补勘孔位完成后，及时用水泥浆液回填补勘孔位，需经过现
场值班工程师确认后，方可移动钻机补勘下一孔位。
7、补勘成果要求
补勘施工完成后，要上报我项目部电子文档以及纸制的补充勘察
报告。
8、安全及文明施工要求
本次地质补勘点位基本位于风神大道上方，车流量较大，行车速
度较快，并且广州正在创卫期间，所以在施工中安全及环境文明施工
非常重要。为确保安全及环境文明施工，具体保证措施如下：
1）补勘施工作业不损坏公共设施，保持清洁卫生。
2）与当地市民、周边商户搞好关系，礼貌待人，不说脏话，更
不得打架、斗殴，违者，轻则罚款，重则开除。
3）施工场地平整，道路畅通，机具应堆放整齐，擦拭干净保证
机具设备状况良好，使用合理。
4）大小临时设施和各种材料、构件、岩芯等要摆放整齐，岩芯
不得乱堆、乱放，拍照后集中处理。
5）按时上下班，上班必须带安全帽、穿工作服、工作鞋，违者
罚款。
6
6）排水设施得当，注意钻探污水排放，避免造成地面污染，并
根据工点性质和所在地区的不同情况，采取必要的围护和遮挡措施，
并保持外观整洁。
7）施工人员不得在居住工棚乱丢垃圾，随便倾倒污水，做好周
围环境卫生。
8）补勘孔位在马路上施工时作业人员要穿上反光衣，放置雪糕
筒，拉警戒带。施工设备在现场运输时要安排专人进行疏导交通。
9、附图
附图1、飞鹅岭站补充勘察孔位布置图
