1 第8章习题解答 8-1 选择合适的答案填空 （1）当三极管工作在放大区时，其发射结的偏置电压和集电结的偏置电压应为 。 A．发射结反偏，集电极反偏 B．发射结正偏，集电极反偏 C．发射结正偏，集电极正偏 （2）晶体三极管是一种 控制型器件。 A．电压 B．电流 C．光电转换 （3）稳定静态工作点的电路是 。 A．固定偏置电路 B．分压式偏置电路 C．共集电极电路 解：（1）B （2）B （3）B 8-2 填空 （1）放大电路如果要求噪声低、温度稳定性好，应采用 电路。 （2）为了提高放大电路的输入阻抗，应选用 电路作为输入级。 （3）设某一固定偏置电路原来没有失真现象，现增大偏置电阻RB，则静态工作点将向 方移动，容易引起 失真。 解：（1）场效应管 （2）场效应管 （3）下，截止 8-3 有两个三极管，一个管子的β=180，ICEO=180μA；另一个管子的β=60，ICEO=10μA，两管的其他的参数相同。如果选一个管子组成放大电路，试分析哪一个合适。 解：选用β＝60、ICEO＝10μA的管子，因其β适中、ICEO较小，因而温度稳定性较另一只管子好。 8-4 用万用表测得两只三极管的直流电位如题图8-4所示，试判断两个三极管的类型、三个管脚的名称，管子用何种材料制成，并在圆圈中画出管子。

-7V-2.7-210V5V

5.2V

(a)(b)

-7V-2.7-210V5V

5.2VCB

EBCE

题图8-4 解题图8-4 解：首先确定UBE，以判断是硅管还是锗管。通常，硅管的UBE=0.6 ~ 0.8V；锗管的 UBE=0.2~ 03V；在图（a）中，上管脚和下管脚的电位相差0.7V，可知此管为硅管；在图（b）中，上管脚和下管脚的电位相差0.2V，可知此管为锗管。 然后，判断管子的类型。通常当三极管正常放大时，对NPN型管有VC＞VB＞VE，对PNP型管VC＜VB＜VE。在图（a）中，中间脚的电位最低，并与其它两脚的电位相差几伏，故此脚为C极，由VB＜VE可确定上管脚为B极、下管脚为E极，管子为PNP型硅管。同理可确定图（b）中的管子为NPN型锗管。完整的三极管见解题图8-4所示。 8-5 试判断题图8-5所示电路中各三极管的工作状态。 2

5012V1K50K6V(a)20+5V30K3K(b)30＞-6V15K15K2K+15V(c) 题图8-5 解：设UBE=0.7V，（a）∵0.106mA500.76IB，7mA1113012ICS..

234mA050711IICSBS..，由于0＜IB＜IBS ∴ 三极管工作在放大状态。

（b）∵0.143mA300.75IB，0.08mA2030.35IICSBS 由于IB＞IBS ∴ 三极管工作在饱和状态。 （c）∵ 3V1515156VB，IB=0 ∴三极管工作在截止状态。 8-6 简述题图8-6所示各电路对于正弦交流信号有无电压放大作用，如果不能放大电压，能否稍加改动让其具有放大作用。

BRCRCCU1C2Ciuou(a)BRCRCCU1C2Ciuou(b)BR1C2CCCU

iuou(c)

CCCU

BRCR2C1Couiu(d)(e)

iuouDRGRSR

DDU

题图8-6 解：（a）不能放大。因为输入信号被C1短路。将C1去掉即可。 （b）不能放大。因为三极管是PNP型的，需要用负电源，将UCC换为-UCC即可。 3

（c）不能放大。因为无集电极负载不能放大电压。加一个适当的集电极负载电阻RC即可。 （d）不能放大。因为基极没有静态偏置电流。将RB接地的那一点接UCC即可。 （e）不能放大。因为场效应管截止 8-7基本放大电路和三极管的输出特性曲线如题图8-7所示，已知β=80，试分别用估算法和图解法求解电路的静态工作点。设UBE=0.6V。

CCUCRBR

1C2C500KO3KO10V123

4

2486100VuCE/mAiC/

A10IBA20A30A40A50

(a)???(b)??????????

题图8-7 解：（1）估算法 由电路图可知，基极电流IB的大小由UCC、UBE和RB决定，即

A2050010RURUUIBCCBBECCB 而集电极电流 1.6mA2080IIBC 集电极与发射极之间的电压为 5.2V31.610RIUUCCCCCE （2）图解法 由（a）图电路可知：CCCCCERIUU 根据此直线方程找两个特殊点：即 取IC=0，则UCE=UCC=10V 取UCE=0，则IC=UCC/RC=3.33mA 然后在输出特性曲线组上做出直流负载线。直流负载线与IB=20μA的输出特性曲线相交于Q,Q为静态工作点，其静态值可在图中读出，见解题图8-7所示。 8-8 放大电路同上题，设UCC=10V，RB=500KΩ，β=80，若要使UCE=6V，集电极负载电阻RC（2.5K）应取多大值？若UCC=12V，β=80，RC=4 KΩ，UCE=6V，偏流电阻RB应取多大值。

解：（1）若要使UCE=6V，则集电极负载电阻Ω2.5K1.6610IUURCCECCC （2）若UCC=12V，β=80，RC=4 KΩ，UCE=6V，

12342486100VuCE/

mAiC/

A10IBA20A30A40A50

Q5.21.6

解题图8-7 4

则1.5mA4612RUUICCECCC；偏流电阻 Ω650KIUIURCCCBCCB/ 8-9 画出题图8-9所示电路的直流通路和交流通路，电路图中的电容对交流信号可视为短路。 CCUB1RB2R1CCR2CECE1RE2RCCUCR1C2CBRER1C2C3C1R2R3RLRCCU

(a)(b)(c) 题图8-9 解：（1）直流通路：将电路中的电容均视为开路即可。 （2）交流通路：题图8-9所示电路的交流通路如解题图8-9所示。

B1RB2RCRE1RCRBRER1R

2

R3R

LR

iUOUiUOU

iUO

U

解题图8-9 8-10 用示波器测量由NPN型管构成的的放大电路时，测得的输出电压波形如题图8-10所示，试说明它们分别属于什么失真，如何消除这些失真。 解：（a）截止失真，应减小偏置电阻RB,使基极电流IB 增加，Q点上移。 （b）饱和失真，应增大偏置电阻RB,使基极电流IB 减小，Q点下移。 （c）同时出现饱和和截止失真，应增大电源电压UCC。

toutoutou

（a）（b）（c）题图8-10 解题图8-10 8-11 电路如题图8-7（a）所示，β=80，试求： （1）三极管的输入电阻rbe （2）放大倍数uA

（3）若输入电压Ui=10mV（有效值），此时在负载端接上内阻为6KΩ的电压表测输出电压，电压表的读数是多少，分析用这个电压表测量是否合理。 解：为了求解放大电路的动态参数，先画出其微变等效电路，如解题图8-11所示。 5

（1）根据题8-7可知，电路发射极的静态电流IE=IC+IB=1.62mA,所以 三极管的输入电阻 Ω）（）（15001.622681200ImV261200rEbe

iro

r

r

be

iIbIcIbIOUiU

BRC

RΩ6K

解题图8-11 解题图8-11

（2）放大倍数1601.5380rRUUAbeCiou－ （3）用电压表测输出电压，电压表的内阻就是放大器输出端接的负载，因此有 801.564801.5RR80rRUUALCbeLiou////

‘

电压表的读数为：UO=A‘uUi=80×10=800mV=0.8V。 由（2）可知，当放大电路不接负载时，160Au－，所以用内阻为6KΩ的电压表测量放大电路的输出电压，会产生较大的误差。通常，测量输出电压应该用高内阻的电压表。 8-12 固定偏置电路如题图8-12所示，已知rbe=1 KΩ，β=50,试求当输入电压Ui=28.8mV, 输出电压Uo=2V时，放大器的负载电阻RL为多少。设UBE=0.6V。

1C2CTBRCLRouiuCCU2KΩ200KΩ

CR12V

题图8-12 ECLR1C2C

SeSRB

T

B1R

B2R5.6KΩ22KΩ2.5KΩ820ΩCRER

CCU15V

题图 8-13 题图8-12 题图8-13 解：由放大倍数的定义可知69.40.02882UUAiou

而beLurRA，所以Ω“39K1rARbeuL. 根据391RRRRRCLCLL.“ΩK，得Ω56K46102391RL...

合集下载

电工类第五版《电子技术基础》全章节习题与及答案

电工类第五版《电子技术基础》全章节习题与及答案

电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为 12 V。

电工电子技术1-5章习题答案

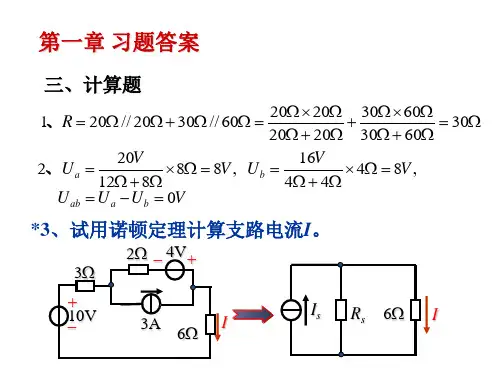

电工电子技术1-5章习题答案

节点a：
U a (15V ) U a (55V ) 5A 0 4 1
a 1 b
4
U a -51 V
I 5A – o 15V + 55V 6 + 8A – c 2
d
节点c：
U c (15V ) U c (55V ) 8A 0 6 2
U c -57V
2
24V – +
b’
– 12V +
2 4
U s Uba 24V 6 A (6 8) 4 A (4 2) 84V Rs Rba 8 6 4 2 20 a 4 b I U s 84V Rs 2 20 2 I Rs 2 2 42 A 3.8 A + 6 8 11 Us b – a
U IR1 I1 R2 2 cos- 45 j sin - 45 1 1 3 I2 4 - j V ，故U 42 1 4.1V


第四章 习题答案 P.92 三、4、某栋楼房有三层，计划在每层安装10盏 220V、100W的白炽灯，用380V的三相四线制电源供 电。①画出合理的电路图；②若所有白炽灯同时点亮， 求线电流和中线电流；③如果只有第一层和第二层点 亮，求中线电流。 IA A 解： 电路图 ① ... 一层楼 ②每盏白炽灯的电阻 IN 2 U Lp 2202 N R 484 二层楼 P 100 每相负载的阻抗
4 +
– 5I 3A + 12 2
作业中的问题： 1、不按题目要求的方法做。 2、缺少必要的等效电路图。 3、公式中的变量在电路中未标出。 4、第9题没有人对，汽服2班吕军做对了第11题。
电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。

1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。

1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。

电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。

没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。

1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。

1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。

1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。

(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。

第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。

电工与电子技术第十章习题详解(陶桓齐)华中科技大学出版社

电工与电子技术第十章习题详解(陶桓齐)华中科技大学出版社

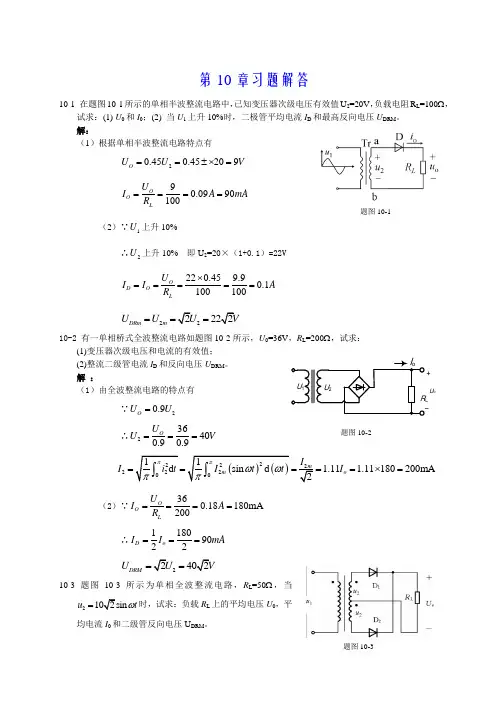

第10章习题解答10-1 在题图10-1所示的单相半波整流电路中，已知变压器次级电压有效值U 2=20V ，负载电阻R L =100Ω，试求：(1) U 0和I 0；(2) 当U 1上升10%时，二极管平均电流I D 和最高反向电压U DRM 。
