透水混凝土路面结构

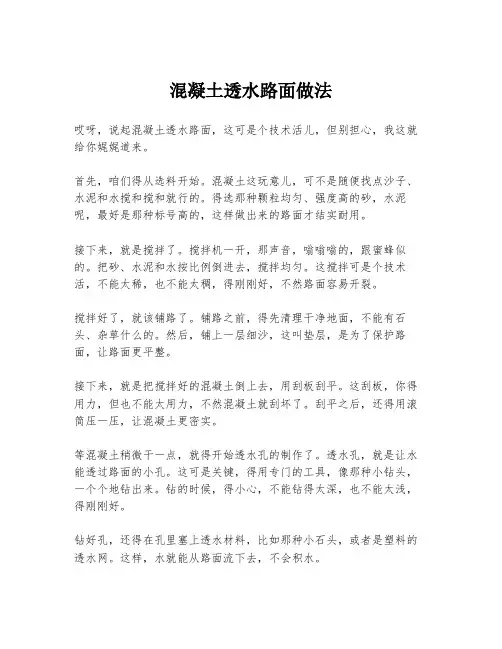

混凝土透水路面做法哎呀，说起混凝土透水路面，这可是个技术活儿，但别担心，我这就给你娓娓道来。

首先，咱们得从选料开始。

混凝土这玩意儿，可不是随便找点沙子、水泥和水搅和搅和就行的。

得选那种颗粒均匀、强度高的砂，水泥呢，最好是那种标号高的，这样做出来的路面才结实耐用。

接下来，就是搅拌了。

搅拌机一开，那声音，嗡嗡嗡的，跟蜜蜂似的。

把砂、水泥和水按比例倒进去，搅拌均匀。

这搅拌可是个技术活，不能太稀，也不能太稠，得刚刚好，不然路面容易开裂。

搅拌好了，就该铺路了。

铺路之前，得先清理干净地面，不能有石头、杂草什么的。

然后，铺上一层细沙，这叫垫层，是为了保护路面，让路面更平整。

接下来，就是把搅拌好的混凝土倒上去，用刮板刮平。

这刮板，你得用力，但也不能太用力，不然混凝土就刮坏了。

刮平之后，还得用滚筒压一压，让混凝土更密实。

等混凝土稍微干一点，就得开始透水孔的制作了。

透水孔，就是让水能透过路面的小孔。

这可是关键，得用专门的工具，像那种小钻头，一个个地钻出来。

钻的时候，得小心，不能钻得太深，也不能太浅，得刚刚好。

钻好孔，还得在孔里塞上透水材料，比如那种小石头，或者是塑料的透水网。

这样，水就能从路面流下去，不会积水。

最后，就是等路面干了。

这得看天气，天气好的话，两三天就干透了。

干了之后，路面就硬邦邦的，结实得很。

你看，这混凝土透水路面，虽然听起来挺复杂的，但其实一步步来，也挺简单的。

就像咱们做蛋糕，一步步来，最后做出来的蛋糕，不也是美味可口嘛。

所以，下次你看到透水路面，别小看它，那可是经过了精心制作的艺术品呢。

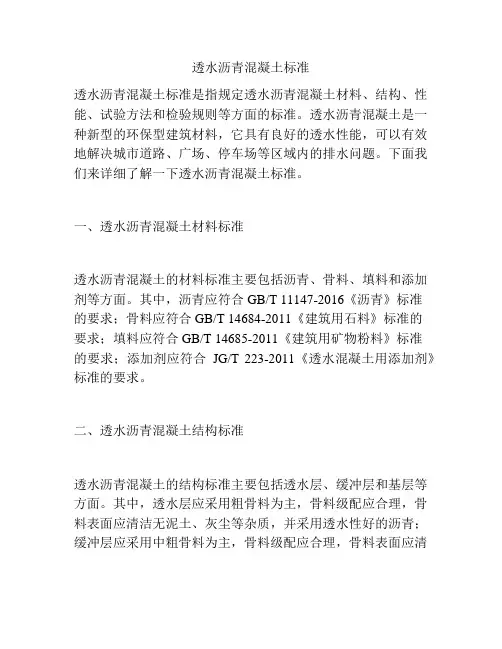

透水沥青混凝土标准透水沥青混凝土标准是指规定透水沥青混凝土材料、结构、性能、试验方法和检验规则等方面的标准。

透水沥青混凝土是一种新型的环保型建筑材料，它具有良好的透水性能，可以有效地解决城市道路、广场、停车场等区域内的排水问题。

下面我们来详细了解一下透水沥青混凝土标准。

一、透水沥青混凝土材料标准透水沥青混凝土的材料标准主要包括沥青、骨料、填料和添加剂等方面。

其中，沥青应符合GB/T 11147-2016《沥青》标准的要求；骨料应符合GB/T 14684-2011《建筑用石料》标准的要求；填料应符合GB/T 14685-2011《建筑用矿物粉料》标准的要求；添加剂应符合JG/T 223-2011《透水混凝土用添加剂》标准的要求。

二、透水沥青混凝土结构标准透水沥青混凝土的结构标准主要包括透水层、缓冲层和基层等方面。

其中，透水层应采用粗骨料为主，骨料级配应合理，骨料表面应清洁无泥土、灰尘等杂质，并采用透水性好的沥青；缓冲层应采用中粗骨料为主，骨料级配应合理，骨料表面应清洁无泥土、灰尘等杂质，并采用适当的沥青；基层应采用碎石或砂石为主，厚度应符合设计要求，表面平整、无积水。

三、透水沥青混凝土性能标准透水沥青混凝土的性能标准主要包括透水性能、抗滑性能、耐久性、抗裂性和抗冻融性等方面。

其中，透水性能应符合GB/T 50798-2012《城市道路排水系统设计规范》标准的要求；抗滑性能应符合JT/T 281-2007《道路交通标志和标线》标准的要求；耐久性应符合JTG E20-2011《公路工程沥青路面试验规程》标准的要求；抗裂性应符合JTG E20-2011《公路工程沥青路面试验规程》标准的要求；抗冻融性应符合JTGE20-2011《公路工程沥青路面试验规程》标准的要求。

四、透水沥青混凝土试验方法标准透水沥青混凝土的试验方法标准主要包括材料试验和构件试验两个方面。

其中，材料试验主要包括沥青质量、骨料试验、填料试验和添加剂试验等；构件试验主要包括压实度试验、抗滑性试验、耐久性试验和抗裂性试验等。

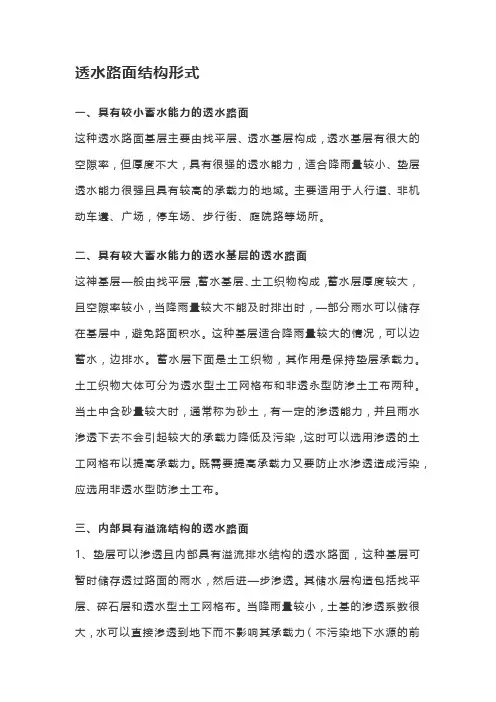

透水路面结构形式一、具有较小蓄水能力的透水路面这种透水路面基层主要由找平层、透水基层构成，透水基层有很大的空隙率，但厚度不大，具有很强的透水能力，适合降雨量较小、垫层透水能力很强且具有较高的承载力的地域。

主要适用于人行道、非机动车遘、广场，停车场、步行街、庭院路等场所。

二、具有较大蓄水能力的透水基层的透水路面这神基层—般由找平层，蓄水基层、土工织物构成，蓄水层厚度较大，且空隙率较小，当降雨量较大不能及时排出时，—部分雨水可以储存在基层中，避免路面积水。

这种基层适合降雨量较大的情况，可以边蓄水，边排水。

蓄水层下面是土工织物，其作用是保持垫层承载力。

土工织物大体可分为透水型土工网格布和非透永型防渗土工布两种。

当土中含砂量较大时，通常称为砂土，有一定的渗透能力，并且雨水渗透下去不会引起较大的承载力降低及污染，这时可以选用渗透的土工网格布以提高承载力。

既需要提高承载力又要防止水渗透造成污染，应选用非透水型防渗土工布。

三、内部具有溢流结构的透水路面1、垫层可以渗透且内部具有溢流排水结构的透水路面，这种基层可暂时储存透过路面的雨水，然后进—步渗透。

其储水层构造包括找平层、碎石层和透水型土工网格布。

当降雨量较小，土基的渗透系数很大，水可以直接渗透到地下而不影响其承载力（不污染地下水源的前提下）。

当降雨量较大时，雨水充满整个蓄水基层时，水位高于内部设置的溢流管管口，雨水可以通过溢流管排出路外。

溢流管应沿透水路面纵向且远离机动车道均匀布置，溢流管的数量与间距应根据设计降雨量、面层及垫层的渗透系数选取。

2、垫层不能渗透且内部具有溢流排水结构的透水路面这种基层可长时间储存渗入基层的雨水，在基层与垫层之间设置非透水型土工布，雨水不能直接渗透到地下，而是通过内部地下管道排出路外。

这种基层适用于降雨量大、土基渗透系数小、垫层渗水后承载力很低、有可能造成污染水源的位置。

四、周边溢流结构1、透水路面的周边溢流，由于透水路面已经被广泛地应用到停车场，所以这透水路面必然要有能力承受一定的轻型车辆荷载，为了具有较高强度，这时其透水力将有所下降，当降雨量很大，透水路面不能及时排掉所有的雨水时，为避免路面水，采用周边溢流结构。

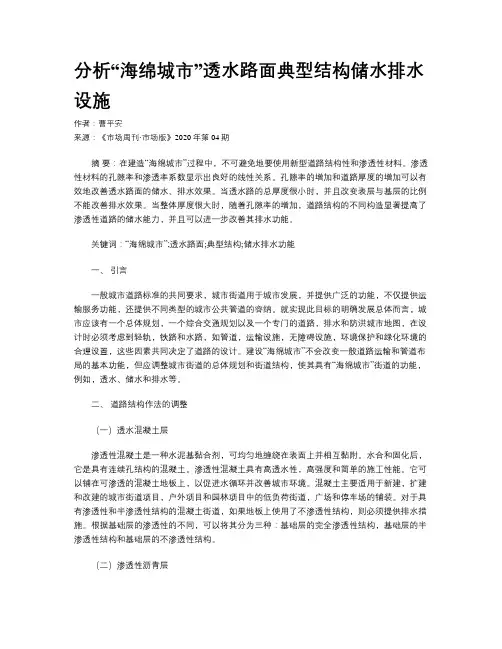

分析“海绵城市”透水路面典型结构储水排水设施作者：曹平安来源：《市场周刊·市场版》2020年第04期摘要：在建造“海绵城市”过程中，不可避免地要使用新型道路结构性和渗透性材料。

渗透性材料的孔隙率和渗透率系数显示出良好的线性关系。

孔隙率的增加和道路厚度的增加可以有效地改善透水路面的储水、排水效果。

当透水路的总厚度很小时，并且改变表层与基层的比例不能改善排水效果。

当整体厚度很大时，随着孔隙率的增加，道路结构的不同构造显著提高了渗透性道路的储水能力，并且可以进一步改善其排水功能。

关键词：“海绵城市”;透水路面;典型结构;储水排水功能一、引言一般城市道路标准的共同要求，城市街道用于城市发展，并提供广泛的功能，不仅提供运输服务功能，还提供不同类型的城市公共管道的容纳。

就实现此目标的明确发展总体而言，城市应该有一个总体规划，一个综合交通规划以及一个专门的道路，排水和防洪城市地图，在设计时必须考虑到轻轨，铁路和水路，如管道，运输设施，无障碍设施，环境保护和绿化环境的合理设置，这些因素共同决定了道路的设计。

建设“海绵城市”不会改变一般道路运输和管道布局的基本功能，但应调整城市街道的总体规划和街道结构，使其具有“海绵城市”街道的功能，例如，透水、储水和排水等。

二、道路结构作法的调整（一）透水混凝土层渗透性混凝土是一种水泥基黏合剂，可均匀地缠绕在表面上并相互黏附。

水合和固化后，它是具有连续孔结构的混凝土。

渗透性混凝土具有高透水性，高强度和简单的施工性能。

它可以铺在可渗透的混凝土地板上，以促进水循环并改善城市环境。

混凝土主要适用于新建，扩建和改建的城市街道项目，户外项目和园林项目中的低负荷街道，广场和停车场的铺装。

对于具有渗透性和半渗透性结构的混凝土街道，如果地板上使用了不渗透性结构，则必须提供排水措施。

根据基础层的渗透性的不同，可以将其分为三种：基础层的完全渗透性结构，基础层的半渗透性结构和基础层的不渗透性结构。

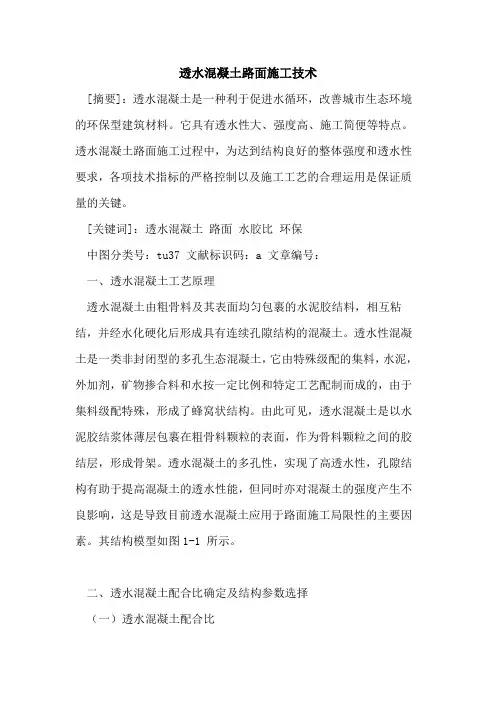

透水混凝土路面施工技术[摘要]：透水混凝土是一种利于促进水循环，改善城市生态环境的环保型建筑材料。

它具有透水性大、强度高、施工简便等特点。

透水混凝土路面施工过程中，为达到结构良好的整体强度和透水性要求，各项技术指标的严格控制以及施工工艺的合理运用是保证质量的关键。

[关键词]：透水混凝土路面水胶比环保中图分类号：tu37 文献标识码：a 文章编号：一、透水混凝土工艺原理透水混凝土由粗骨料及其表面均匀包裹的水泥胶结料，相互粘结，并经水化硬化后形成具有连续孔隙结构的混凝土。

透水性混凝土是一类非封闭型的多孔生态混凝土，它由特殊级配的集料，水泥，外加剂，矿物掺合料和水按一定比例和特定工艺配制而成的，由于集料级配特殊，形成了蜂窝状结构。

由此可见，透水混凝土是以水泥胶结浆体薄层包裹在粗骨料颗粒的表面，作为骨料颗粒之间的胶结层，形成骨架。

透水混凝土的多孔性，实现了高透水性，孔隙结构有助于提高混凝土的透水性能，但同时亦对混凝土的强度产生不良影响，这是导致目前透水混凝土应用于路面施工局限性的主要因素。

其结构模型如图1-1 所示。

二、透水混凝土配合比确定及结构参数选择（一）透水混凝土配合比透水混凝土配合比中最重要的参数是水灰（胶）比，它是影响透水混凝土强度和透水性的最主要因素，但目前为止还没有建立统一的透水混凝土强度与水胶比和空隙率双参数关系式。

下面给出的透水水泥混凝土配合比的确定方法，其基本设计原则是以体积填充法来进行试配，具体是以1m3透水混凝土中集料所占的体积为已知，确定目标空隙率，从而计算浆体材料所占的体积，再得出水泥和水的用量。

本配合比的指导思想就是根据工程要求的强度和空隙率，通过改变水胶比试验获得相同空隙率下的不同强度，最后可用作图法或计算法求得要求配制强度的水胶比。

（二）、透水混凝土配合比的适配与确定1、按上述计算配合比进行试拌，以检验透水混凝土的工作性。

观察透水混凝土集料表面浆体的包裹情况，如出现浆体在振动作用下过多坠落或不能均匀包裹集料表面时，应调整透水混凝土浆体用量或外加剂用量，直到符合要求，然后提出供透水混凝土强度试验用的基准配合比。

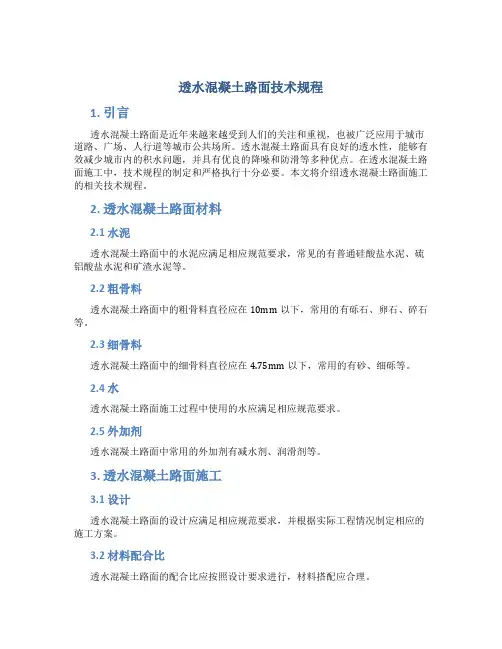

透水混凝土路面技术规程1. 引言透水混凝土路面是近年来越来越受到人们的关注和重视，也被广泛应用于城市道路、广场、人行道等城市公共场所。

透水混凝土路面具有良好的透水性，能够有效减少城市内的积水问题，并具有优良的降噪和防滑等多种优点。

在透水混凝土路面施工中，技术规程的制定和严格执行十分必要。

本文将介绍透水混凝土路面施工的相关技术规程。

2. 透水混凝土路面材料2.1 水泥透水混凝土路面中的水泥应满足相应规范要求，常见的有普通硅酸盐水泥、硫铝酸盐水泥和矿渣水泥等。

2.2 粗骨料透水混凝土路面中的粗骨料直径应在10mm以下，常用的有砾石、卵石、碎石等。

2.3 细骨料透水混凝土路面中的细骨料直径应在4.75mm以下，常用的有砂、细砾等。

2.4 水透水混凝土路面施工过程中使用的水应满足相应规范要求。

2.5 外加剂透水混凝土路面中常用的外加剂有减水剂、润滑剂等。

3. 透水混凝土路面施工3.1 设计透水混凝土路面的设计应满足相应规范要求，并根据实际工程情况制定相应的施工方案。

3.2 材料配合比透水混凝土路面的配合比应按照设计要求进行，材料搭配应合理。

3.3 施工原则透水混凝土路面的施工应基于以下原则：先砂后石，先大颗粒后小颗粒，先密后松。

3.4 施工步骤透水混凝土路面的施工步骤包括地面处理、垫层施工、中间层施工、面层施工、压实、养护等步骤。

需要注意的是，每一步骤都需要严格按照设计要求进行。

3.5 构造要求透水混凝土路面的构造要求包括路面斜度、边缘处理、排水系统设置等。

3.6 施工安全透水混凝土路面的施工安全需要得到重视，包括作业人员需要穿戴相应的安全装备，设立相应的安全区域等。

4. 道路养护4.1 养护期限透水混凝土路面的养护期限应根据实际情况进行制定，并在其养护期内进行路面检查和养护。

4.2 养护措施透水混凝土路面的养护措施包括清洗、修补、保洁等。

需要定期检查路面情况，及时进行维护，保持其良好状态。

5.透水混凝土路面技术规程的制定和严格执行，对于保障透水混凝土路面工程的顺利施工和后期的正常养护具有重要作用。

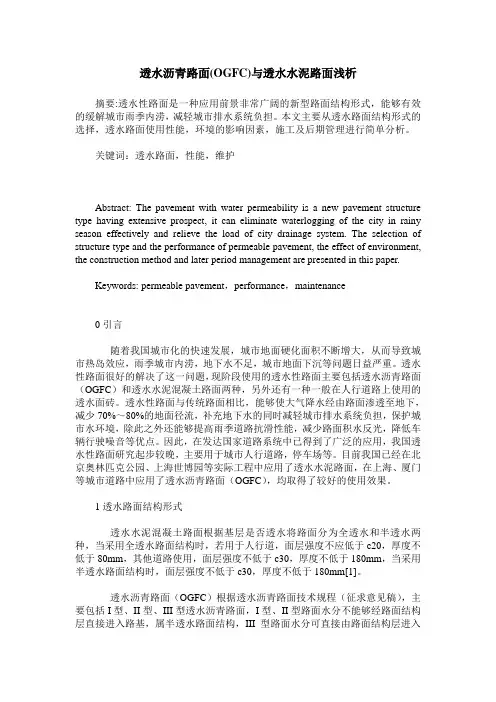

透水沥青路面(OGFC)与透水水泥路面浅析摘要:透水性路面是一种应用前景非常广阔的新型路面结构形式，能够有效的缓解城市雨季内涝，减轻城市排水系统负担。

本文主要从透水路面结构形式的选择，透水路面使用性能，环境的影响因素，施工及后期管理进行简单分析。

关键词：透水路面，性能，维护Abstract: The pavement with water permeability is a new pavement structure type having extensive prospect, it can eliminate waterlogging of the city in rainy season effectively and relieve the load of city drainage system. The selection of structure type and the performance of permeable pavement, the effect of environment, the construction method and later period management are presented in this paper.Keywords: permeable pavement，performance，maintenance0引言随着我国城市化的快速发展，城市地面硬化面积不断增大，从而导致城市热岛效应，雨季城市内涝，地下水不足，城市地面下沉等问题日益严重。

透水性路面很好的解决了这一问题，现阶段使用的透水性路面主要包括透水沥青路面（OGFC）和透水水泥混凝土路面两种，另外还有一种一般在人行道路上使用的透水面砖。

透水性路面与传统路面相比，能够使大气降水经由路面渗透至地下，减少70%～80%的地面径流，补充地下水的同时减轻城市排水系统负担，保护城市水环境，除此之外还能够提高雨季道路抗滑性能，减少路面积水反光，降低车辆行驶噪音等优点。

透水混凝土路面技术规程文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-CCJJ/T 135-2009 透水水泥混凝土路面技术规程前言透水混凝土是一种有利于促进水循环，改善城市生态环境的环保型建筑材料。

它具有透水性大、强度高、施工简便等特点，可铺筑成五彩缤纷的彩色透水混凝土地面。

它主要适用于新建、扩建、改建的城镇道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等的路面。

目前，透水混凝土这一环保型建筑材料经过多年的研发和应用已初步形成了完整、成熟的设计、施工方法。

随着研发的进一步深入，环保型透水混凝土路面将成为未来城镇道路的发展趋势。

为了在全国推广透水混凝土路面，同时考虑到现有的技术水平和经济条件，在力争做到技术先进、经济合理、安全可靠、适用性强、与相关标准协调统一，并在广泛征求意见的基础上，特制定本规程。

本规程主编单位、参编单位、主要起草人和参编人：主编单位：江苏省建工集团有限公司河南省第一建筑工程集团有限责任公司参编单位：南京标美彩石建材有限公司郑州市市政工程总公司东南大学南京市市政公用局长安大学江苏省国立建设发展有限公司河南省第五建筑安装工程（集团）有限公司江苏省建工集团装饰工程有限公司河南省工程材料与水工结构重点实验室南京大学郑州航空工业管理学院1 总则1.0.1 为适应城市发展的需要，增加大气湿度、降低空气含尘量、降低交通导致的噪音、降低“热岛效应”。

现场铺设的透水混凝土路面是一种能让雨水向混凝土面层及基层渗透的结构体，能使雨水暂时贮存在结构体的空隙里逐渐蒸发，也能让土基中的水分通过结构体空隙自然蒸发，从而发挥维护生态平衡的功能。

正确应用透水混凝土路面技术，统一透水混凝土路面设计、施工与验收标准，特制定本规程。

1.0.2 本规程适用于新建、扩建、改建的城镇道路工程、室外工程、园林工程中的轻荷载道路、广场和停车场等路面的设计与施工。

1.0.3 透水混凝土路面的设计与施工，应考虑地形条件、景观要求、荷载状况、施工条件等因素，选择合适的色彩组合和结构形式。
