3、物体的平衡

6.共点力作用下物体的平衡必备知识·自主学习——突出基础性素养夯基一、共点力作用下物体的平衡状态与平衡条件1．如果物体保持静止或________运动状态，我们就说，这个物体处于平衡状态．2．要使物体保持________状态，作用在物体上的力必须满足一定的条件，这个条件叫作平衡条件．3．在共点力作用下物体的平衡条件是：物体受到的合力为________．如果用F合表示合力，那么这个平衡条件可以写成F合＝0.二、平衡条件的应用当物体受到多个共点力(在同一平面内)的作用时，也可用________的方法，将各个力沿选定的直角坐标分解，如果沿x轴方向的合力为零，沿着y轴方向的合力也为零，则物体处于平衡状态．平衡条件可写成{Fx合=0Fy合=0这种分解方法，在解决多个共点力问题时经常会用到．[举例] 共点力的平衡书、小球均处于平衡状态[导学] 静止状态与速度为0不是一回事．物体保持静止状态，说明v＝0、a＝0两者同时成立．若仅是v＝0，而a≠0，物体处于非平衡状态．如上抛到最高点的物体，此时v ＝0，但由于重力的作用，它的加速度a＝g，方向竖直向下，物体不可能停在空中，它会向下运动，所以物体并不能处于平衡状态．关键能力·合作探究——突出综合性素养形成探究点一共点力作用下物体的平衡条件及应用1．平衡状态2.平衡条件(1)F合＝0，物体所受到的合外力为零．(2){Fx合=0Fy合=0，其中F x合和F y合分别是将力进行正交分解后，物体在x轴和y轴上所受的合力．3．由平衡条件得出的三个结论【典例示范】题型1 对共点力平衡条件的理解例1物体在共点力作用下，下列说法中正确的是( )A．物体的速度在某一时刻等于零，物体就一定处于平衡状态B．物体相对另一物体保持静止时，物体一定处于平衡状态C．物体处于平衡状态，所受合力一定为零D．物体处于平衡状态时，物体一定做匀速直线运动题型2 共点力平衡条件的应用例2 (一题多解)如图所示，质量为m的小球置于倾角为30°的光滑斜面上，劲度系数为k的轻质弹簧，一端系在小球上，另一端固定在墙上的P点，小球静止时，弹簧与竖直方向的夹角为30°，则弹簧的伸长量为( )A．mgk B．√3mg2kC．√3mg3kD．√3mgk【思维方法】物体平衡问题的解题“五步骤”素养训练1 下列图中，能表示物体处于平衡状态的是( )素养训练2 江阴长江大桥主跨1385m，桥下通航高度为50m，两岸的桥塔高196m，桥的东西两侧各有一根主缆横跨长江南北两岸，绕过桥塔顶鞍座由南北锚锭固定，简化模型的剖面图如图所示，整个桥面共4.8×104t都悬在这两根主缆上．若地面及桥塔对桥面的支持力不计，g取10m/s2，则每根主缆承受的拉力约为( )A．2.4×108N B．6×108NC．1.2×109N D．2.4×109N探究点二物体的动态平衡问题【导学探究】如图所示，物块A静止在一个倾角θ可变的斜面上，向右拉物块B时，倾角θ就会减小．(1)如图，慢慢地减小斜面的倾角θ，相对斜面静止的物块A能看成处于平衡状态吗？(2)物块A受到哪几个力的作用？方向各指向哪里？(3)物块A受到的重力G不变，受到的其他力用公式如何表示？你能判断出在物块A随斜面缓慢转动过程中，它们的大小如何变化吗？【归纳总结】1.动态平衡是指通过控制某些物理量使物体的状态发生缓慢变化．在这个过程中物体始终处于一系列平衡状态中．2．动态平衡特征一般为三个力作用，其中一个力的大小和方向均不变化(一般是重力)，另两力大小，方向均变化，或一个力的大小变化而方向不变，另一个力的大小和方向均变化．3．解决动态平衡问题的常用方法【典例示范】题型1 运用解析法解决动态平衡问题例3如图所示，物块在水平推力F的作用下沿光滑半圆曲面从B点缓慢移动到C点，曲)面对物块的支持力为N，下列说法正确的是(B．F逐渐增大，N逐渐减小C．F逐渐减小，N大小保持不变D．F逐渐减小，N先增大后减小题型2 运用图解法解决动态平衡问题例4如图所示，在一个半圆环上用两根细绳悬挂一个重为G的物体，绳OA、OB等长，O 为半圆环的圆心，设法使OA绳固定不动，将OB绳从竖直位置沿半圆环缓缓移到水平位置OB′，则OA绳与OB绳上的拉力F A、F B的变化情况是( )A.F A、F B都变大B．F A变大，F B变小C．F A变大，F B先变大后变小D．F A变大，F B先变小后变大素养训练3 自卸式运输车是车厢配有自动倾卸装置的汽车，又称为翻斗车、工程车，由汽车底座、液压举升机构、取力装置和货厢组成．如图所示，在车厢由水平位置缓慢抬起到与水平成53°的过程中，货物和车厢一直保持相对静止，有关货物所受车厢的支持力N 和摩擦力f，下列说法中正确的是( )A．支持力N逐渐增大B．支持力N先减小后不变C．摩擦力f逐渐增大D．摩擦力f先增大后减小素养训练4 如图所示，用竖直挡板将小球夹在挡板和光滑斜面之间，若逆时针缓慢转动挡板，使其由竖直转至水平的过程中，以下说法正确的是( )A．挡板对小球的压力先增大后减小B．挡板对小球的压力先减小后增大C．斜面对小球的支持力先减小后增大D．斜面对小球的支持力先增大后减小随堂演练·自主检测——突出创新性素养达标1.如图所示，木块沿斜面匀速下滑，对木块受力分析，正确的是( )A．木块受重力和斜面对它的支持力B．木块受重力、斜面对它的支持力和摩擦力C．木块受重力、斜面对它的支持力、摩擦力和下滑力D．木块受重力、斜面对它的支持力、摩擦力、下滑力和压力2.屋檐下重为G的风铃被水平风力吹起，在偏离竖直方向θ角的位置保持静止，设风力为F，系风铃的轻绳对风铃的拉力为T，若F恒定，则下列说法正确的是( )A．T和G是一对平衡力B．T一定小于FC．T与F合力方向竖直向下D．轻绳所受拉力的大小为Gcosθ3.质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O，如图所示．用T表示绳OA段拉力的大小，在O点向左移动的过程中( )A．F逐渐变大，T逐渐变大B．F逐渐变大，T逐渐变小C．F逐渐变小，T逐渐变大D．F逐渐变小，T逐渐变小4.如图所示为某城市雕塑的一部分．将光滑的球放置在竖直的高档板AB与竖直的矮挡板CD之间，CD与AB挡板的距离小于球的直径．由于长时间作用，CD挡板的C端略向右偏移了少许．则与C端未偏移时相比，下列说法中正确的是( )A．AB挡板的支持力变小，C端的支持力变小B．AB挡板的支持力变小，C端的支持力变大C．AB挡板的支持力变大，C端的支持力变大D．AB挡板的支持力变大，C端的支持力变小5．在我国东北寒冷的冬季，狗拉雪橇是人们出行的常见交通工具，如图所示，一质量为30kg的小孩坐在10.6kg的钢制滑板的雪橇上，狗用与水平方向成37°角斜向上的拉力拉雪橇，雪橇与冰道间的动摩擦因数为0.02，求狗要用多大的力才能够拉雪橇匀速前进．(sin37°＝0.6，cos37°＝0.8，g＝10m/s2)6．在动画片《熊出没》中，熊二用一根轻绳绕过树枝将光头强悬挂起来，如图所示，此时轻绳与水平地面的夹角θ＝37°.已知光头强的质量为m＝60kg，熊二的质量为M＝300kg，不计轻绳与树枝间的摩擦．(已知sin37°＝0.6，cos37°＝0.8，g＝10m/s2)求：(1)轻绳对熊二的拉力的大小；(2)地面对熊二的支持力的大小；(3)熊二对地面的摩擦力的大小和方向．6．共点力作用下物体的平衡必备知识·自主学习一、 1．匀速直线 2．平衡 3．零 二、 正交分解关键能力·合作探究探究点一 【典例示范】例1 解析：处于平衡状态的物体，从运动形式上来看是处于静止或匀速直线运动状态，从受力上来看，物体所受合力为零．某一时刻速度为零的物体，受力不一定为零，故不一定处于平衡状态，选项A 、D 错误；物体相对于另一物体静止时，该物体不一定静止，如当另一物体做变速运动时，该物体也做变速运动，此物体处于非平衡状态，故选项B 错误；由共点力的平衡条件可知选项C 正确．答案：C例2 解析：解法一： 合成法如图甲所示，将弹力F 和斜面对小球的支持力N 直接合成，图中的F ′即为两力的合力． 由几何关系可知，图中α＝120°，β＝30°，由正弦定理可得mg sin 120°＝F sin 30°，而弹力F ＝kx ，联立解得弹簧的伸长量x ＝√3mg 3k.解法二： 正交分解法如图乙所示为小球的受力情况，其中F 为弹簧的弹力，由几何关系可知，弹力F 与斜面之间的夹角为30°.将小球所受的重力mg 和弹力F 分别沿平行于斜面和垂直于斜面的方向进行正交分解，由共点力的平衡条件知，弹力F 沿斜面向上的分力与重力mg 沿斜面向下的分力大小相等，即F cos30°＝mg sin30°，由胡克定律得F ＝kx ，联立解得弹簧的伸长量x ＝√3mg 3k，选项C 正确．答案：C素养训练1 解析：A 图中物体做加速度逐渐减小的变加速运动，所受合力不为零，故不处于平衡状态；B 图中物体做匀减速直线运动，合力不为零，故不处于平衡状态；C 图中物体做匀速直线运动，所受的合力为零，故物体处于平衡状态；D 图中物体受到逐渐减小的合力，故物体不处于平衡状态．答案：C素养训练2 解析：桥的东西两侧各有一根主缆，共有两根主缆．画出桥面的受力图如图所示，根据共点力的平衡条件，两根主缆对桥面的拉力的合力必与重力大小相等，方向相反，即2×2T cos θ＝G由图中几何关系可得 cot θ＝196−501 385/2＝15，cos θ＝15 解得T ＝6×108N ．故选项B 正确．答案：B 探究点二 【导学探究】提示：(1)物块A 随着斜面慢慢转动，转动过程中的每一个状态都可以近似看成是平衡状态．(2)物块A受到竖直向下的重力、垂直斜面向上的支持力和沿斜面向上的静摩擦力作用．(3)物块A近似处于平衡状态，所以重力G和支持力N、静摩擦力f时刻平衡．将重力分解为垂直于斜面和沿斜面的分力，根据平衡条件，N＝G cosθ，f＝G sinθ，因为在这一过程中θ减小，所以支持力变大，静摩擦力变小．【典例示范】例3 解析：画出物块的受力分析图，设物块所在位置与圆心O的连线与竖直方向的夹角为θ，则F ，物块从B点缓慢移动到C点的过程中，随θ角的增大，F增大，N增大，＝G tanθ，N＝Gcosθ故选A.答案：A例4 解析：对结点O受力分析如图所示．结点O始终处于平衡状态，所以OB绳和OA绳上的拉力的合力大小保持不变，方向始终是竖直向上的．由图可得，在OB绳沿半圆环缓缓移动的过程中，OA绳与OB绳之间的夹角逐渐变大，OA绳受到的拉力逐渐变大，OB绳受到的拉力先变小后变大．答案：D素养训练3 解析：对车厢上的货物进行受力分析，如图所示，根据平衡条件，N＝mg cos θ，f＝mg sinθ，当θ增大时，cosθ减小，N减小，sinθ增大，f增大，选项C正确．答案：C素养训练4 解析：小球受力如图所示．挡板对小球的压力N1和斜面对小球的支持力N2的合力与重力G大小相等，方向相反，N2总是垂直斜面，方向不变，由图可知N1方向改变时，其大小只能沿PQ线变动，显然在挡板移动过程中，N1先减小后增大，N2一直减小．答案：B随堂演练·自主检测1．解析：木块沿斜面匀速下滑，受力平衡，受到竖直向下的重力、斜面对它的垂直于斜面向上的支持力和沿斜面向上的摩擦力．答案：B2.解析：以风铃为研究对象受力分析如图所示，根据受力图可知，T与F的合力与重力是一对平衡力，A错误；由图可知，T一定大于F，B错误；T与F的合力与重力是一对平衡力，，D正方向竖直向上，C错误；根据图中几何关系可得轻绳所受拉力的大小为T′＝T＝Gcosθ确．答案：D3.解析：以O点为研究对象，受力如图所示，当用水平向左的力缓慢拉动O点时，则绳OA与竖直方向的夹角变大，由共点力的平衡条件知F逐渐变大，T逐渐变大，选项A正确．答案：A4.解析：对球受力分析，由图可知，F1＝G tanθ，F2＝G，当CD挡板的C端略向右偏移cosθ少许时，θ变大，则F1和F2均变大，故选C.答案：C5．解析：对小孩和雪橇整体受力分析，如图所示，雪橇匀速运动时有竖直方向：(M＋m)g＝N＋F sin37°①水平方向：F cos37°＝f②又f＝μN③由①②③得：狗拉雪橇匀速前进要用力为F＝μ(M+m)g＝10Ncos37°+μsin37°答案：10N6．解析：(1)以光头强为研究对象进行受力分析，得拉力T＝mg＝600N.(2)以熊二为研究对象受力分析，根据竖直方向受力平衡可知N＋T sinθ＝Mg，代入数据得支持力N＝2640N.(3)对熊二，根据水平方向受力平衡可知f＝T cosθ，代入数据得f＝480N.由牛顿第三定律可知，熊二对地面的摩擦力的大小f′＝f＝480N，方向水平向左．答案：(1)600N (2)2640N (3)480N 方向水平向左。

第3讲共点力作用下物体的平衡一、受力分析1．定义把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力________的过程．2．受力分析的一般顺序先画已知力，其次分析场力(________、电场力、磁场力)，再分析接触力(弹力、________)，最后分析其他力．如图所示对A受力分析．二、共点力的平衡1．平衡状态物体处于________状态或________________状态．2．平衡条件F合＝0或者{F x=0F y=0则小球F合＝____；即F－mg＝0.物块F x＝____，F y＝____；即F cos θ－F f＝0，F sin θ＋F N－mg＝0.3．平衡条件的推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小________，方向________．(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任何一个力与另外两个力的合力大小________，方向________，并且这三个力的矢量可以形成一个封闭的矢量________.(3)多力平衡：如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与另外几个力的合力大小________，方向________．,生活情境1.一个小朋友从滑梯的最高点由静止向下滑动的情景，如下图所示，在分析小朋友受力情况时，判断下列正误．(1)小朋友在下滑过程中，受重力、支持力、滑动摩擦力和下滑力．( )(2)小朋友在滑梯最高点静止时，受力平衡．( )(3)小朋友从最高点向下滑动的瞬间，因速度为零，所以她处于平衡状态．( )(4)小朋友对滑梯的压力和摩擦力，都作用在滑梯上．( )教材拓展2.[人教版必修1P91T1改编]如图所示，光滑竖直墙壁上有一颗钉子，分两次用长短不同的轻绳将同一个足球挂在该钉子上，足球分别静止在A、B两点；绳子拉力分别为T A和T B，墙对足球的支持力分别为N A 和N B，则下列说法正确的是( )A．T A<T B，N A<N BB．T A>T B，N A<N BC．T A<T B，N A>N BD．T A>T B，N A>N B考点一受力分析1．研究对象的选取方法整体法和隔离法(1)采用整体法进行受力分析时，要注意系统内各个物体的状态应该相同．(2)当直接分析一个物体的受力不方便时，可转移研究对象，先分析另一个物体的受力，再根据牛顿第三定律分析该物体的受力，此法叫“转移研究对象法”．2．受力分析中的“2分析”“2注意”(1)“2分析”：①只分析研究对象受的力，不分析研究对象给其他物体的力；②只分析性质力(六种常见力)，不分析效果力，如向心力等．(2)“2注意”：①合力与分力不可同时作为物体受的力；②物体的受力情况与运动情况相对应．例1 (多选)如图所示，地面上固定一个斜面体，上面叠放着A、B两个物块并均处于静止状态，现对物块A施加一斜向上的力F，A、B两个物块始终处于静止状态．则物块B的受力个数可能是( )A．3个B．4个C．5个D．6个跟进训练1.[2021·浙江6月，4]2021年5月15日，天问一号着陆器在成功着陆火星表面的过程中，经大气层290 s的减速，速度从4.9×103 m/s减为4.6×102 m/s；打开降落伞后，经过90 s速度进一步减为1.0×102 m/s；与降落伞分离，打开发动机减速后处于悬停状态；经过对着陆点的探测后平稳着陆．若打开降落伞至分离前的运动可视为竖直向下运动，则着陆器( ) A．打开降落伞前，只受到气体阻力的作用B．打开降落伞至分离前，受到的合力方向竖直向上C．打开降落伞至分离前，只受到浮力和气体阻力的作用D．悬停状态中，发动机喷火的反作用力与气体阻力是平衡力2．体育游乐项目滑索也称“速滑”“速降”“空中飞人”等．游客可跨越草地、湖泊、河流、峡谷，借助高度差从高处以较高的速度向下滑行，在有惊无险的快乐中感受刺激和满足．若忽略空气阻力，在最后一段游客缓慢下滑的过程中，下列有关游客的受力分析图象正确的是( )考点二共点力作用下物体的平衡解答静态平衡问题的思路：例2如图所示是一竖直固定的光滑圆环，中央有孔的小球P和Q套在环上，由伸直的细绳连接，它们恰好能保持静止状态．已知Q的质量为m，OQ连线水平，PQ细绳连线与水平线夹角为30°.则( )A.细绳对Q球的拉力大小为mgmgB．环对Q球的支持力大小为√33C．P球的质量为2mD．环对P球的支持力大小为√3mg跟进训练3. [2022·河南九师联盟高三模拟]如图所示，将一个质量为m的半球形物体放在倾角为37°的斜面上，用通过球心且水平向左的力F作用在物体上使其静止．已知物体与斜面间的动摩擦因数为μ＝0.5，最大静摩擦力等于滑动摩擦力，重力加速度为g，sin 37°＝0.6，cos 37°＝0.8.要使半球体刚好沿斜面上滑，则力F的大小是( )A．mg B．2mg C．3mg D．4mg4．[2022·四川四市调研]如图所示，两个相同的木模质量均为m，靠三根竖直细线连接，在水平面上按一个“互”字形静置，上方木模呈现悬浮效果，这是利用了建筑学中的“张拉整体”(Tensegrity)结构原理．图中短线a上的张力F1和水平面所受压力F2满足( )A．F1>mg，F2<2mg B．F1>mg，F2＝2mgC．F1<mg，F2<2mg D．F1<mg，F2＝2mg考点三动态平衡问题1．解决动态平衡问题的一般思路：把“动”化为“静”，“静”中求“动”．2．分析动态平衡问题方法的选取技巧(1)解析法①列平衡方程，列出未知量与已知量的关系表达式．②根据已知量的变化情况来确定未知量的变化情况．(2)图解法(3)相似三角形法①根据已知条件画出对应的力的三角形和空间几何相似三角形，确定对应边，利用三角形相似法列出比例式；②确定未知量的变化情况．例1. [2021·湖南卷，5]质量为M的凹槽静止在水平地面上，内壁为半圆柱面，截面如图所示，A为半圆的最低点，B为半圆水平直径的端点．凹槽恰好与竖直墙面接触，内有一质量为m的小滑块．用推力F推动小滑块由A点向B点缓慢移动，力F的方向始终沿圆弧的切线方向，在此过程中所有摩擦均可忽略，下列说法正确的是( )A．推力F先增大后减小B．凹槽对滑块的支持力先减小后增大C．墙面对凹槽的压力先增大后减小D．水平地面对凹槽的支持力先减小后增大跟进训练5．[2022·郑州一模]如图所示，足够长的光滑平板AP与BP用铰链连接，平板AP与水平面成53°角固定不动，平板BP可绕水平轴在竖直面内自由转动，将小球O放在两板间．在使BP板由水平位置缓慢转动到竖直位置的过程中，下列说法正确的是( ) A．当BP沿水平方向时，BP板受到的压力最大B．当BP沿竖直方向时，AP板受到的压力最大C．当BP沿竖直方向时，BP板受到的压力最小D．当BP板与AP板垂直时，AP板受到的压力最小6．如图所示，竖直墙壁上固定有一个光滑的半圆形支架(AB为直径)，支架上套着一个小球，轻绳的一端P悬于墙上某点，另一端与小球相连．已知半圆形支架的半径为R，轻绳长度为L，且R<L<2R.现将轻绳的上端点P沿墙壁缓慢下移至A点，此过程中轻绳对小球的拉力F1及支架对小球的支持力F2的大小变化情况为( )A.F1和F2均增大B．F1保持不变，F2先增大后减小C．F1先减小后增大，F2保持不变D．F1先增大后减小，F2先减小后增大考点四平衡中的临界、极值问题1．临界问题当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不出现”，在问题的描述中常用“刚好”“刚能”“恰好”等语言叙述．2．极值问题平衡中的极值问题，一般指在力的变化过程中的最大值和最小值问题．3．解决极值问题和临界问题的方法(1)图解法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则进行动态分析，确定最大值与最小值．(2)数学解法：通过对问题的分析，依据物体的平衡条件写出物理量之间的函数关系(或画出函数图象)，用数学方法求极值(如求二次函数极值、公式极值、三角函数极值).例4 [2022·广西南宁一模]某位同学用筷子将一质量分布均匀的球夹起悬停在空中，如图所示．已知球心O与两根筷子在同一竖直面内，球质量为0.1 kg，筷子与竖直方向之间的夹角均为θ＝37°，筷子与球表面间的动摩擦因数为0.875，最大静摩擦力等于滑动摩擦力．取重力加速度g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8.则每根筷子对球的压力至少为( )A．5 N B．7.5 NC．10 N D．12.5 N跟进训练7．如图所示，三根不可伸长的轻绳一端共同系于O点，A端和B端分别固定在墙壁和地面上．某同学现用水平方向的力拉绳OC，三绳绷紧后，OB绳竖直，OC绳水平，OA绳与竖直墙面夹角θ＝30°.三根绳能承受的最大拉力均为300 N，为保证三根轻绳都不被拉断，则人对OC绳的水平拉力不能超过( )A．100 N B．150 NC．150√3 N D．300 N8．如图所示，某同学用拖把直行拖地，沿推杆方向对拖把施加推力F，推力与水平面的夹角为θ，随着θ逐渐减小直到水平的过程中，拖把始终沿水平面做匀速直线运动．关于拖把受到的外力，下列判断正确的是( )A．推力F先增大后减小B．推力F一直减小C．拖把受到的摩擦力先减小后增大D．拖把受到的摩擦力一直不变第3讲共点力作用下物体的平衡必备知识·自主排查一、1．示意图 2.重力摩擦力二、1．静止匀速直线运动2．0 0 03．（1）相等相反（2）相等相反三角形（3）相等相反生活情境1．（1）×（2）√（3）×（4）√教材拓展2．答案：D关键能力·分层突破例1 解析：对A、B物块整体受力分析，整体受到重力、拉力、支持力，可能有静摩擦力；对物块A受力分析，物块A受拉力、重力、支持力和向右的静摩擦力，处于平衡状态；最后分析物块B的受力情况，物块B受重力、物块A对物块B的压力、物块A对物块B向左的静摩擦力、斜面的支持力，斜面对物块B可能有静摩擦力，也可能没有静摩擦力，故物块B受4个力或者5个力．故B、C正确，A、D错误．答案：BC1．解析：着陆器打开降落伞前受火星引力和气体阻力作用，A错误；打开降落伞至分离前，着陆器受火星引力以及气体阻力作用和浮力作用，C错误；由题意知，打开降落伞至分离前，着陆器处于竖直方向上的减速运动状态，向上的气体阻力和浮力大于向下的火星引力，故着陆器受到的合力方向与运动方向在同一条直线上且竖直向上，B正确；着陆器处于悬停状态时，发动机喷火的反作用力的方向向上，气体阻力的方向也向上，故二者不是平衡力，D错误．答案：B2．解析：由题意可知，游客在缓慢下滑的过程中做匀速运动，合力为零，对游客进行受力分析，有垂直于倾斜绳索斜向上的支持力F T、与速度方向相反的摩擦力F f和游客的重力mg，故选D.答案：D例2 解析：对Q球，受力分析如图所示．分解拉力T，可知竖直方向有T sin 30°＝mg，水平方向有T cos 30°＝N Q，解得细绳对Q球的拉力大小为T＝2mg，选项A错误；环对Q球的支持力大小为N Q＝√3mg，选项B错误；对P球，受力分析如图所示．在水平方向T cos 30°＝N P sin 30°，在竖直方向N P cos 30°＝m P g＋T sin 30°，解得m P＝2m，N P＝2√3mg，选项C正确，D错误．答案：C3.解析：分析半球形物体的受力，如图所示，物体刚好沿斜面上滑时，由平衡条件得F cos 37°－mg sin 37°＝μN，N＝F sin 37°＋mg cos 37°，联立两式解得F＝2mg，故只有选项B正确．答案：B4．解析：以两个木模组成的整体为研究对象，受力分析可知，其受重力和地面的支持力，则支持力的大小等于两个木模重力大小之和，结合牛顿第三定律得水平面所受压力为F2＝2mg；以上面的木模为研究对象，受力分析可知，其受重力、左侧两段细线向下的拉力、右侧短线a向上的拉力，则由力的平衡条件得F1＝mg＋2F T，即F1>mg.故B正确，A、C、D 错误．答案：B例3解析：对小滑块受力分析，如图所示，由题意可知，推力F与凹槽对滑块的支持力F N 始终垂直，即α＋β始终为90°，在小滑块由A点向B点缓慢移动的过程中，α减小，β增大，而F＝mg cos α、F N＝mg sin α，可知推力F一直增大，凹槽对滑块的支持力F N一直减小，A、B错误；对小滑块和凹槽整体根据平衡条件可得，墙面对凹槽的压力大小F N1＝Fmg sin 2α，水平地面对凹槽的支持力F N2＝Mg＋mg－F sin α，在小滑块由A点cos α＝12向B点缓慢移动的过程中，α由π逐渐减小到零，根据数学知识可知墙面对凹槽的压力先增2大后减小，水平地面对凹槽的支持力一直减小，C正确，D错误．答案：C5．解析：小球受重力、平板AP弹力F1和平板BP弹力F2，将F1与F2合成为F＝mg，如图：小球一直处于平衡状态，三个力中的任意两个力的合力与第三个力等值、反向、共线，故F1和F2的合力F一定与重力等值、反向、共线．从图中可以看出，当平板BP逆时针缓慢地转向竖直位置的过程中，F1越来越大，F2先变小，后变大；当BP沿水平方向时，BP板受到的压力不是最大，选项A错误；当BP沿竖直方向时，AP板受到的压力最大，选项B正确；当BP与AP垂直时，BP板受到的压力最小，选项C错误；当BP板水平时，AP板受到的压力为零，最小，选项D错误．答案：B6．解析：小球受重力、绳的拉力和支架提供的支持力，由于平衡，三个力可以构成矢量三角形，如图所示．根据平衡条件，该矢量三角形与几何三角形POC相似，故GPO ＝F1L＝F2R，解得F1＝LPO G，F2＝RPOG，当P点下移时，PO减小，L、R不变，故F1增大，F2增大，A正确．答案：A例 4 解析：球在重力、筷子的压力、静摩擦力的作用下保持平衡．根据对称性可知，在竖直方向上有2F f cos θ－2F N sin θ＝mg，而F f≤F fmax＝μF N，解得F N≥mg2（μcos θ－sin θ）＝0.1×102×（0.875×0.8－0.6）N＝5 N，选项A正确．答案：A7.解析：如图所示对结点受力分析，由边角关系可知OA绳中的拉力最大，由平衡条件得F A＝F＝F Csin θ，只要OA不被拉断，则三根轻绳都不被拉断，则F A≤300 N，解得F C≤150 N，选项B正确．11 答案：B8．解析：物体受力如图所示，由平衡条件得，水平方向F cos θ－F f ＝0，竖直方向有F N －（mg ＋F s in θ）＝0，又F f ＝μF N ，联立可得F ＝μmg cos θ－μsin θ.可见，当θ减小时，F 一直减小，故B 正确．答案：B。

∑m = 0
3 a M − RA ⋅ d = 0 d = a cos 30 = 2
0
30
M 2 3 RA = M = d 3a
刚架所受荷载、尺寸及支承情况见图， 例1-6 刚架所受荷载、尺寸及支承情况见图，求 支座A及 处的反力 处的反力。 支座 及B处的反力。
∑X =0 ∑Y = 0 ∑ m (F ) = 0
绳索，传动带，链条等，忽略刚性， 绳索，传动带，链条等，忽略刚性，不计 重力， 重力，绝对柔软且不可伸长 特点：只受拉，不受压，不能抗拒弯矩， 特点：只受拉，不受压，不能抗拒弯矩， 限制物体沿柔性体伸长的方向运动。 限制物体沿柔性体伸长的方向运动。
9
10
11
2、光滑接触面（线）约束 光滑接触面（
•忽略摩擦，理想光滑。 忽略摩擦，理想光滑。 忽略摩擦 特点： 只受压， 不受拉， 沿接触点处的 特点 ： 只受压 ， 不受拉 ， 公法线而指向物体，一般用N表示 表示。 公法线而指向物体，一般用 表示。又叫 法向反力。 法向反力。
12133、铰链约束14（1）固定铰链支座约束
15
16
17

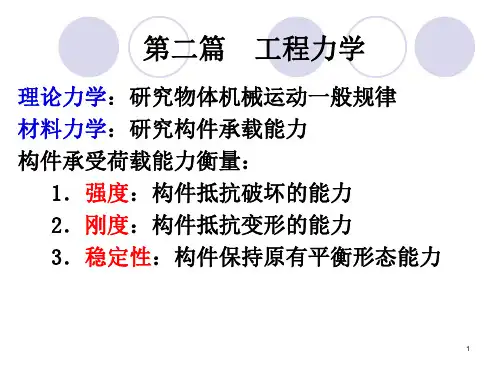

第二篇
工程力学
理论力学： 理论力学：研究物体机械运动一般规律 材料力学： 材料力学：研究构件承载能力 构件承受荷载能力衡量： 构件承受荷载能力衡量： 强度： 1．强度：构件抵抗破坏的能力 刚度： 2．刚度：构件抵抗变形的能力 稳定性： 3．稳定性：构件保持原有平衡形态能力
1
第三章 物体的受力分 析及其平衡条件
∑m = 0
R A ⋅ L + m1 − m2 = 0
m1 − m2 24 − 15 RA = = = 1.5(kN ) L 6
29
直杆AB与弯杆 铰接，已知AB杆上有一力偶矩 与弯杆BC铰接 例1-5 直杆 与弯杆 铰接，已知 杆上有一力偶矩 的力偶作用， 为M的力偶作用，各杆重力不计。求支座 、C处的 的力偶作用 各杆重力不计。求支座A、 处的 约束反力。 约束反力。

平衡的种类及判断方法
一、平衡的种类1、稳定平衡：物体处于势能最小位置时的平衡，当物体受到微扰离开平衡位置后势能增大，外力做负功使物体回到平衡位置。

2、不稳定平衡：物体处于势能最大位置时的平衡，当物体受到微扰离开平衡位置后势能减小，外力做正功使物体偏离平衡位置。

3、随遇平衡：物体处于平衡时，受到微扰后势能不变，可以在任意位置继续保持平衡。

二、判断方法：1、受力分析法：假设一个微扰，合力指向平衡位置为稳定平衡；合力背离平衡位置为不稳定平衡；合力为零为随遇平衡。

2、力矩比较法：假设一个微扰，力矩使物体回到平衡位置的为稳定平衡；力矩使物体偏离平衡位置的为不稳定平衡；合力矩为零的是随遇平衡。

3、重心升降法：假设一个微扰，重心升高的为稳定平衡，重心降低的为不稳定平衡，重心高度不变的为随遇平衡。

4、支面判断法：重力作用线经过支面的为稳定平衡，反之为不稳定平衡。
