加工仿真技术在数控加工中的应用

VERICUT仿真系统在数控加工中的应用（最新版）-Word文档，下载后可任意编辑和处理-【摘要】本文结合加工实例介绍了VERICUT仿真系统在数控加工中的应用，创建了数控磨床的实体模型及待加工毛坯模型，并输入G代码对工件进行了模拟加工，以验证其数控程序的正确性。

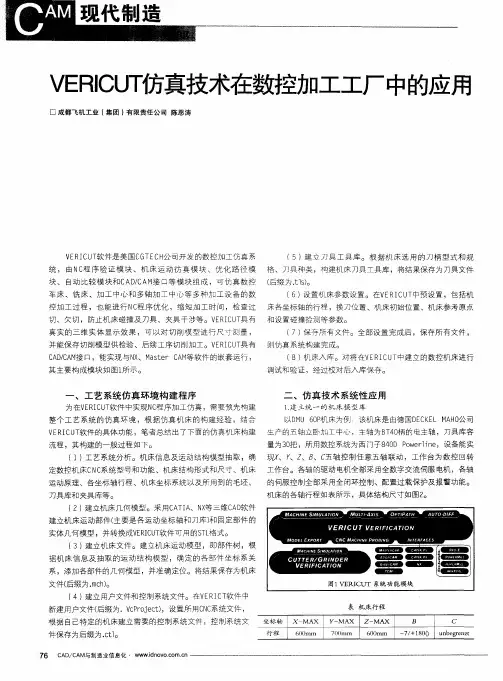

【关键词】 VERICUT仿真创建模型模拟加工VERICUT是美国CGTECH公司开发的一种运行于Windows 或UNIX系统的计算机上先进的专用数控加工仿真软件，用于制造业CNC数控机床加工仿真和优化。

该软件取代了传统的切削实验部件方式，通过模拟整个机床加工过程和校验加工程序的准确性，来帮助用户清除编程错误和改进切削效率[1]。

VERICT的如下6个模块能满足工厂目前各项要求：（1）验证模块验证模块具有仿真和验证三轴铣床和两轴车床所需的所有功能。

可以再VERICUT中定义毛坯模型或者从CAD系统输入毛坯模型，还可以仿真多个同步运动的刀具。

（2）优化模块优化模块基于切削条件和需切削材料量自动修正进给率。

优化模块可以读入刀具路径文件，可以根据每部分切削材料量的不同，选中符合切削条件的指定最佳进给率。

（3）机床仿真模块机床仿真模块可帮助用户完成整个CNC机床的真实三维仿真，就如同实际生产一样，同时它还具有最精准的碰撞检测功能。

该软件会检测所有机床零件，并模拟运动得出零件间的碰撞和接近碰撞的情况。

（4）多轴模块随着零件和机加工操作变得越来越复杂，出现错误的机会也会随之增加。

设计加工工序时，用户不会拿刀具路径的精度、零件质量和机床及机械工人的安全去冒险。

多轴模块可以仿真和验证4轴和5轴铣和磨削加工的过程。

（5）自动比较模块而自动比较模块可以把一个表面、一组表面或一个实体模型的外壳与仿真加工后的零件进行比较，通过指定两实体模型的重合比较，可以容易地辨别出擦伤、碰撞或残余的材料，这是检验仿真加工件是否符合设计的一种新的手段。

（6）接口模块该软件可以从UG、CATIA、Pro/E等所有主流三维建模软件的加工模块里直接调用该软件进行仿真和优化。

数控仿真软件在数控机床教学中的应用研究数控仿真软件是一种通过计算机模拟数控机床运动过程的工具，可以在虚拟环境中实现数控机床的操作和编程。

它能够模拟机床的各种运动轴、切削工具、工件和夹具等，并实时显示机床的运动状态和加工过程，有效地帮助学生理解和掌握数控机床的工作原理和编程方法。

本文将对数控仿真软件在数控机床教学中的应用进行研究，探讨其优势、存在的问题和发展趋势。

1. 提供实时的可视化效果：数控仿真软件可以直观地显示机床的加工过程，使学生能够清楚地看到刀具与工件的相对位置和运动轨迹，加深对加工过程的理解。

2. 增强学习兴趣和参与度：数控仿真软件可以通过模拟实际的加工场景和复杂的切削运动，激发学生的学习兴趣，提高他们的参与度，使学习过程更加生动有趣。

3. 错误检测和纠正功能：数控仿真软件能够检测出学生在编程过程中可能出现的错误和问题，并及时给予提示和纠正，帮助学生提高编程水平。

4. 提供反馈和评估：数控仿真软件还可以根据学生的操作和编程结果，提供相应的反馈和评估，并给出改进意见，帮助学生加深对机床操作和编程知识的理解和掌握。

数控仿真软件在数控机床教学中也存在一些问题和挑战。

1. 软件的质量和逼真度：数控仿真软件的质量和逼真度对于学生的学习效果至关重要。

如果软件的模拟效果不够逼真，不能完全反映实际机床的工作情况，学生可能会对软件的教学效果产生怀疑，降低学习的积极性。

2. 软件的易用性和稳定性：数控仿真软件应该具有良好的用户界面设计，方便学生使用和操作。

软件应该具有较高的稳定性，能够运行在各种不同的计算机硬件和操作系统环境下，以满足教学的需求。

随着数控技术的不断发展，数控仿真软件在数控机床教学中的应用也在不断创新和发展。

1. 虚拟现实技术的应用：通过将数控仿真软件与虚拟现实技术相结合，可以模拟出更加真实的机床操作和加工过程。

学生可以通过佩戴虚拟现实设备，身临其境地进行实时操作和编程，提高学习的真实感和交互性。

数控加工中仿真技术的运用随着现代制造业的快速发展，数控加工技术已经成为了一种重要的加工技术，尤其是在高精度、高效率、高品质的加工方面，数控加工技术的优势越来越明显。

同时，随着计算机技术和模拟技术的不断发展，仿真技术在数控加工中的运用也越来越广泛，发挥着越来越重要的作用。

一、仿真技术在数控加工中的作用1. 提高加工效率：利用仿真技术可以通过对加工工艺和加工过程进行模拟和优化，使得加工效率得到提升。

通过将数控程序模拟加工，在流程规划和参数调试时就可以及早发现一些问题，开发出更加高效、经济的加工方案，并在实际操作时直接套用，从而大大降低了加工周期和成本。

2. 降低加工失误率：数控加工是一种高精度的加工技术，对于工人的技术水平和操作细节要求非常高。

通过仿真技术可以提前发现加工过程中的问题和潜在的风险，如模拟加工过程中可能出现的碰撞、刀具磨损等问题，以便程序程序员对程序进行合理的调整和优化。

3. 提高加工质量：在数控加工中，加工后的产品质量受到许多因素的影响，如刀具的擦伤、刀具的使用寿命、工件的刚度和机床的精度等。

通过仿真技术的应用，可以较为真实地模拟实际加工的情况，全面掌握加工的特点和工艺过程，制定出更为科学的加工方案，提高加工质量。

4. 降低成本：利用仿真技术可以避免因实验试错而产生的损失，减少废品率和加工成本。

使用仿真技术提前对加工方案进行验证，可以最大限度地消除不必要的错误和工艺上的隐患，从而达到了降低成本的目的。

二、数控加工中仿真技术的运用1. 数控仿真系统的搭建：为了更好地应用仿真技术，需要构建一些具有仿真功能的数控加工仿真系统和软件。

这些仿真系统和软件可以在数控加工的不同阶段，如加工前、中、后，进行模拟和验证。

一些比较优秀的仿真软件如CAMWorks、Vericut、Mastercam等。

2. 数控编程的仿真：数控编程是数控加工中一个非常重要的环节，需要程序员具备丰富的经验和技术。

在数控编程中，仿真系统要对编写的程序进行仿真，使程序员能够更好地掌握加工的各种技巧和要点，慢慢提高编程的效率和质量。
