数控加工仿真技术教案

数控车床操作加工仿真实验数控车床操作加工仿真实验是现代制造技术中的一项重要内容，它通过对数控车床操作进行模拟仿真来提高产品加工质量和生产效率。

本文将从数控车床操作加工仿真实验的基本概念、实验流程和实验效果三个方面进行详细阐述。

一、数控车床操作加工仿真实验的基本概念数控车床操作加工仿真实验，简称CNC仿真实验，是通过计算机模拟工件在数控车床上的加工过程，辅助操作工人进行加工前的程序检验和优化，同时减少加工过程中的误差和损失。

CNC仿真实验需要将加工程序、工艺参数、机床结构等数据输入计算机系统，在计算机上模拟实际加工过程，生成仿真加工图形和数据。

二、数控车床操作加工仿真实验的实验流程CNC仿真实验主要包括以下几个流程：1.建模和输入数据通过CAD/CAM软件将工件的三维模型转化为数学模型，并根据加工要求输入加工程序和参数。

数据输入包括机床的工作台、刀具的机构、刀头的尺寸和材料等信息，以及加工过程中的刀轨、速度和深度等参数。

2.数控仿真预处理在输入数据之后，需要进行数控仿真的预处理，主要是解决计算机语言和控制编码之间的匹配问题，保证仿真计算准确无误。

数控预处理还可以对加工程序进行检验和调整，修正可能出现的错误。

3.数控仿真加工预处理结束后，开始进行数控加工仿真。

在仿真过程中，计算机模拟工件的加工过程，生成模拟的刀具路径和切削信息，显示仿真加工实况和数据。

在仿真加工过程中，工程师可以根据实际情况和仿真结果进行加工策略的调整和优化。

4.仿真结果分析经过仿真加工后，需要对仿真结果进行分析和评估。

仿真结果分析主要是在计算机上生成仿真加工过程的图像和数据，对加工质量和效率进行评估和调整，同时对加工过程中的问题进行解决和改进。

三、数控车床操作加工仿真实验的实验效果经过数控车床操作加工仿真实验的实验，可以有效提高产品加工质量和生产效率，减少加工过程中的误差和损失。

其主要实验效果包括：1.减少产品加工时间通过CNC仿真实验，可以在加工之前对机床、工件和加工刀具进行优化模拟，减少加工重新加工的机会，从而缩短产品加工周期。

数控加工仿真课程设计一、课程目标知识目标：1. 学生能理解数控加工的基本概念、原理及仿真技术在数控加工中的应用。

2. 学生能掌握数控编程的基本指令、格式及编程步骤。

3. 学生能了解数控机床的结构、功能及操作方法。

技能目标：1. 学生能运用数控编程软件进行简单的零件编程与仿真加工。

2. 学生能操作数控机床，对给定零件进行实际加工。

3. 学生能分析并解决数控加工过程中出现的问题。

情感态度价值观目标：1. 学生对数控加工产生兴趣，树立制造业发展的信心。

2. 学生培养严谨的工作态度，遵循工艺规范，确保加工质量。

3. 学生具备团队协作精神，共同完成数控加工任务。

课程性质：本课程为实践性较强的专业课，结合理论教学与实际操作，培养学生的动手能力及解决实际问题的能力。

学生特点：高二年级学生，已具备一定的机械基础知识，对数控加工有一定了解，但实际操作经验不足。

教学要求：注重理论与实践相结合，强调学生的主体地位，引导学生主动探究，培养实际操作能力。

将课程目标分解为具体的学习成果，以便于后续教学设计和评估。

二、教学内容1. 数控加工基本概念：数控机床的分类、功能、组成及工作原理。

2. 数控编程基础：编程语言的分类、编程指令、编程格式及编程步骤。

3. 数控机床操作：数控机床的操作面板、功能键的使用、机床的启动、停止及紧急情况处理。

4. 数控加工仿真：仿真软件的使用、仿真加工过程、参数设置及调整。

5. 数控加工实践：典型零件的加工工艺分析、编程、仿真及实际操作。

6. 数控加工质量控制：加工误差分析、刀具补偿、机床精度及工艺改进。

教学大纲安排：第一周：数控加工基本概念、数控机床的分类及功能。

第二周：数控编程基础、编程指令及格式。

第三周：数控机床操作、操作面板的认识及机床启动、停止操作。

第四周：数控加工仿真、仿真软件的使用及加工过程模拟。

第五周：数控加工实践、典型零件的加工工艺分析及编程。

第六周：数控加工实践、典型零件的仿真加工及实际操作。

数控编程及仿真课程设计一、课程目标知识目标：1. 掌握数控编程的基本概念、术语和编程规则，理解数控机床的工作原理；2. 学会使用数控仿真软件进行基本操作，并能进行简单的零件编程与仿真加工；3. 了解数控机床的安全操作规程及维护保养知识。

技能目标：1. 能够运用所学知识，独立完成简单的数控编程任务；2. 能够运用数控仿真软件进行零件加工过程的模拟，分析并解决简单的加工问题；3. 能够熟练操作数控机床，进行安全、规范的实际操作。

情感态度价值观目标：1. 培养学生对数控技术及制造业的兴趣，激发其学习热情；2. 培养学生的团队合作精神，提高沟通与协作能力；3. 增强学生的安全意识，使其养成良好的职业素养和环保意识。

课程性质：本课程为实践性较强的专业课，要求学生在理论学习的基础上，注重实践操作。

学生特点：学生处于中等职业学校数控技术应用专业，具备一定的理论基础，动手能力强，对新鲜事物充满好奇心。

教学要求：结合学生特点，注重理论与实践相结合，强调实践操作能力的培养，充分调动学生的主观能动性，提高其解决实际问题的能力。

通过本课程的学习，使学生在掌握基本知识与技能的同时，形成正确的价值观，为今后的职业发展打下坚实基础。

二、教学内容1. 数控编程基本概念：数控机床的分类、数控编程的基本术语及编程步骤；2. 数控编程指令系统：常用数控指令的功能、格式及使用方法；3. 数控编程工艺处理：加工工艺的分析、确定合理的走刀路线及切削参数；4. 数控仿真软件操作：介绍仿真软件的基本功能、操作界面及使用方法；5. 数控机床操作与加工：熟悉数控机床的操作面板、掌握机床的基本操作流程、安全操作规程及维护保养；6. 实践加工案例分析：分析实际加工案例，使学生了解数控编程在实际加工中的应用。

教学大纲安排：第一周：数控编程基本概念及术语；第二周：数控编程指令系统学习；第三周：数控编程工艺处理；第四周：数控仿真软件操作学习；第五周：数控机床操作与加工；第六周：实践加工案例分析及总结。

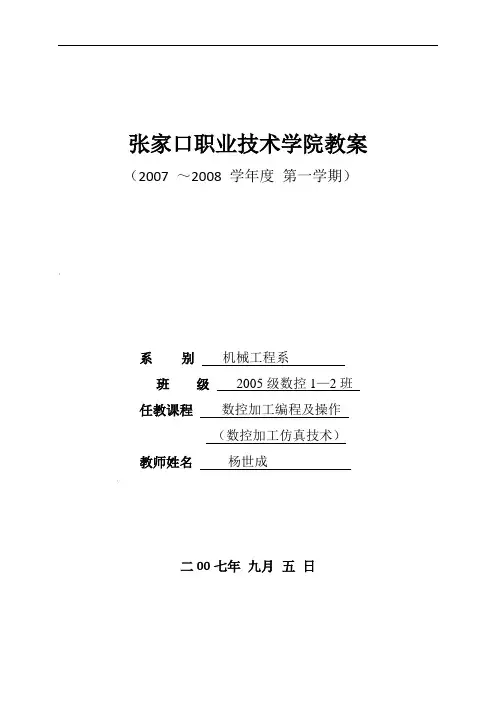

张家口职业技术学院教案（2007 ～2008 学年度第一学期）:系别机械工程系班级2005级数控1—2班任教课程数控加工编程及操作（数控加工仿真技术）教师姓名杨世成\二00七年九月五日教师课时授课教案授课主要内容.Ⅰ实习导入[学生复习] 加工坐标系确定的方法和步骤。

确定加工坐标系的用途。

Ⅱ实习教学项目1 数控车床仿真操作任务1 数控车床仿真系统的面板操作[教师]'在黑板上板书步骤在教师机上逐步演示操作步骤。

[学生] 做好笔记。

观察操作步骤和运行效果。

（1）数控加工仿真软件的安装（2）数控仿真界面的进入（3）选择机床打开菜单“机床/选择机床···”，选择“FANUC PowerMate 0”数控车床。

（4）机床准备·包括激活机床和机床回零。

（5）定义毛坯打开菜单“零件/定义毛坯”，然后输入相关参数来确定毛坯的材料和尺寸。

（6）放置零件打开菜单“零件/放置零件”，在列表中点击所需要的零件，按下确定按钮，系统自动关闭对话框，弹出“调整零件位置”对话框，根据箭头方向调整零件位置或调头。

（7）安装刀具打开菜单“机床/选择刀具”，弹出“车刀选择”对话框。

选择刀位—选择加工方式—选择刀片—选择刀柄—修改刀具参数—确认选刀。

（8）机床手动操作机床回零后，装好毛坯，将操作面板中MODE SELECT旋钮切换到JOG上。

点击MDI键盘的按钮，此时CRT界面上显示坐标值，利用操作面板上的按钮、和、，将机床移动到毛坯位置附近。

点击按钮，使主轴转动；点击按钮，用所选刀具切削工件外圆；点击按钮，将刀具退至需要切削的位置；点击按钮，切削工件端面。

?教师课时授课教案授课主要内容Ⅰ实习导入[学生] 各自在计算机仿真软件上演示下面的各步骤。

1 选择机床。

2 选择、安装刀具。

^3 选择坯件尺寸、安装零件。

4 手动方式对刀。

[教师] 回答解释学生提出的问题Ⅱ实习教学项目1 数控车床仿真操作任务2“FANUC PowerMate 0”数控车床仿真系统的面板操作[教师]~在黑板上板书步骤在教师机上逐步演示操作步骤。

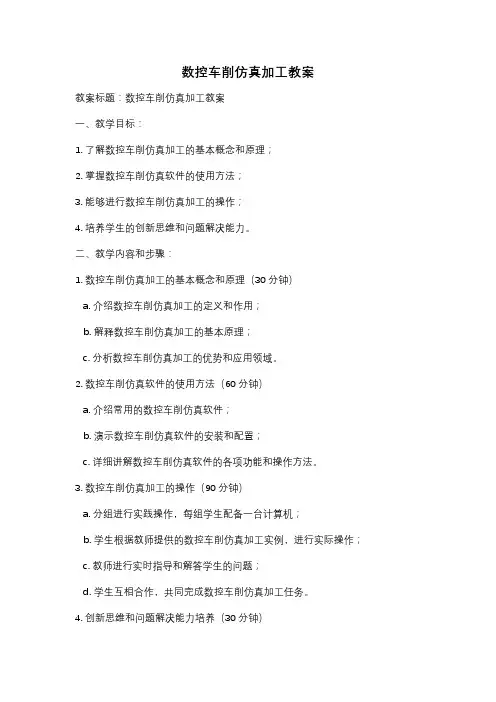

数控车削仿真加工教案教案标题：数控车削仿真加工教案一、教学目标：1. 了解数控车削仿真加工的基本概念和原理；2. 掌握数控车削仿真软件的使用方法；3. 能够进行数控车削仿真加工的操作；4. 培养学生的创新思维和问题解决能力。

二、教学内容和步骤：1. 数控车削仿真加工的基本概念和原理（30分钟）a. 介绍数控车削仿真加工的定义和作用；b. 解释数控车削仿真加工的基本原理；c. 分析数控车削仿真加工的优势和应用领域。

2. 数控车削仿真软件的使用方法（60分钟）a. 介绍常用的数控车削仿真软件；b. 演示数控车削仿真软件的安装和配置；c. 详细讲解数控车削仿真软件的各项功能和操作方法。

3. 数控车削仿真加工的操作（90分钟）a. 分组进行实践操作，每组学生配备一台计算机；b. 学生根据教师提供的数控车削仿真加工实例，进行实际操作；c. 教师进行实时指导和解答学生的问题；d. 学生互相合作，共同完成数控车削仿真加工任务。

4. 创新思维和问题解决能力培养（30分钟）a. 引导学生思考数控车削仿真加工中可能遇到的问题；b. 鼓励学生提出解决问题的方法和思路；c. 分组讨论，学生展示并交流各自的解决方案；d. 教师进行点评和总结，指导学生更好地培养创新思维和问题解决能力。

三、教学资源和评估方法：1. 教学资源：a. 数控车削仿真软件；b. 计算机设备；c. 数控车削仿真实例；d. 相关教材和参考资料。

2. 评估方法：a. 学生参与度和讨论质量；b. 数控车削仿真加工操作的准确性和效果；c. 学生提出的问题和解决方案的创新性和合理性。

四、教学反思：通过本教案的设计和实施，学生能够全面了解数控车削仿真加工的基本概念和原理，掌握数控车削仿真软件的使用方法，并能够进行数控车削仿真加工的操作。

同时，通过创新思维和问题解决能力的培养，学生能够更好地应对实际问题，并提出合理的解决方案。

教学评估方法的设计能够全面评估学生的学习情况和能力发展。

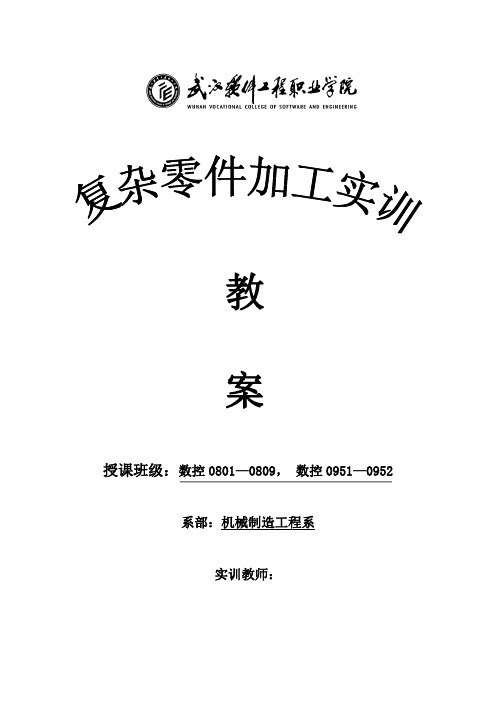

教案授课班级：数控0801—0809，数控0951—0952系部：机械制造工程系实训教师：复杂零件仿真加工实训教案数控仿真实训一周教学安排：实训第一天教学方式：讲解结合学生实际练习多加指导主要教学内容：1.明确实训目的与任务要求，宣布实训纪律和实训要完成的作业。

2.零件图的分析工艺的讲解。

3.车削宏程序的讲解。

4.复杂零件程序的编写及仿真加工。

实训第二天教学方式:讲解为辅，学生实际仿真加工为主主要教学内容1.在CAD/CAM上进行数控车加工自动编程。

2.对自动编程所生成的程序进行后处理并导入仿真软件仿真加工。

3.对学生所填《数控加工工序卡》进行检查指导，收仿真的生成的结果文件。

第三天教学方式：讲解结合学生实际练习多家指导主要教学内容：1.以加工任务书上的加工中心零件为例讲解铣削和加工中心的工艺制定，指导填写数控加工工艺卡片。

2.以实际零件图为例讲铣削和加工中心的宏程序的编写，指导学生完成复杂零件加工程序的编写。

3.指导在仿真软件上加工出所要求的零件，要求学生多练习。

实训第四天教学方式：学生实操为主，多加指导主要教学内容：1.学生在CAD/CAM软件上仿真铣削，加工中心以进行自动编程。

2.对自动编写的程序进行后处理并导入仿真软件进行仿真加工。

4.对学生填写的《数控加工工序卡》进行检查指导，收仿真的生成的结果文件。

实训第五天教学方式：实操为主，少讲多练主要教学内容1.保证每位同学都完成实训任务。

2.在一组同学都完成任务的条件下，指导同学练习编写其他零件的工艺，并编写程序进行仿真加工以及自动编程的联系。

3.收好实训所完成的任务进行实训总结，要求每位同学都写好实训报告。

章节名称第一讲：数控车削复杂零件的工艺制定程序编写及仿真练习授课安排授课课时2课时授课时间实训第一天授课方法讲解为主学生多加练习授课教具黑板和电脑教学目的1.让每位同学都能制定出复杂车削零件的加工工艺并填写工艺卡片.2.能够应用宏程序对复杂零件进行编程.3.会在反复真软件上对所编程序晶须仿真加工并生成结果文件.教学重点1.复杂零件加工工艺的制定.2.宏程序的应用.教学难点1.工艺的制定.2.宏程序的应用.教学思路：1、以实际零件为例指导对零件的加工工艺进行分析，填写工艺卡片2、对红程序的应用进行详细讲解，指导学生编写程序3、演示仿真软件的车削加工教学效果：要达到大部分学生能制定工艺，编写程序，仿真加工。

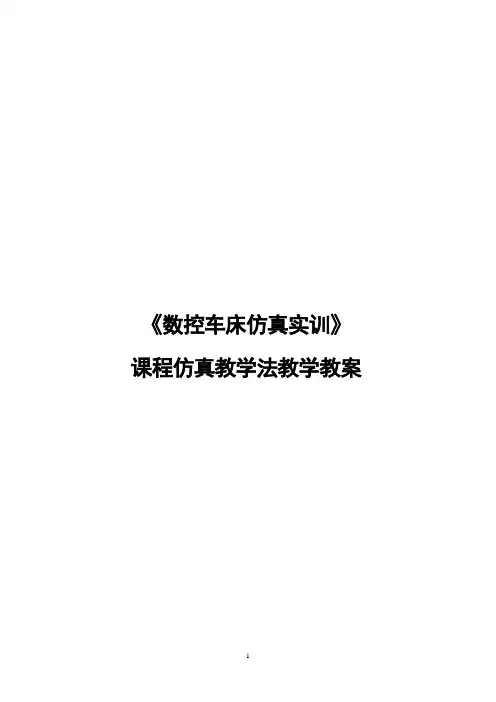

《数控车床仿真实训》课程仿真教学法教学教案
第一篇数控车床仿真实训
b）立体图
屏幕右下方出现
选择机床”或点击
）点击，此时指示灯变亮；
“回原点”键；
点击轴键点击和键，灯变亮；
“定义毛坯”图标
放置零件”或点击“放置零件”图标→
利用
选择刀具
“选择刀具”图标
“编辑”键；
“程序”键
“插入”键；
“位置显示”键“手动”键点击点击键点击键，机床向。

注意：离工件较近时取消键。

“主轴正转”键
③点击键点击键，刀具试切工件外圆；
④点击键，
“主轴停止”键；
“参数输入”键
②刀具接近工件，点击键，点击键，切削工件端面；
③点击键，
“自动运行”键
“循环启动”键。

• 1.1.2 数控仿真软件的教学应用 • 目前，应用较为广泛的数控仿真系统主要有上海宇龙的“数控加工仿
真系统”和德国“MTS数控编程仿真系统”。这类软件可以用来学习 数控机床的编程与操作，具有“以软代硬”来熟悉编程与操作、减少 废品和撞机等优点，是一种现代化教学和实训的好方法。
第1章 绪论 • 1．上海宇龙“数控加工仿真系统” • 整个系统分成四个模块，每一个模块中包含不同功能，每个模块功能都
将铣、车、钻、镗等加工方法的加工路线描绘出来，并能提供错误信
息的反馈，使工程技术人员能预先看到制造过程，及时发现生产过程
中的不足，有效预测数控加工过程和切削过程的可靠性及高效性，此
外，还可以对一些意外情况进行控制。数控加工仿真代替了试切等传
统的走刀轨迹的检验方法，大大提高了数控机床的有效工时和使用寿
第1章 绪论
第1章绪 论
1.1 数控仿真实训教学的思路 1.1.1 数控加工仿真技术简介 1.1.2 数控仿真软件的教学应用
1.2 数控仿真网络教学实训系统的组成 1.3 数控仿真网络教学实训系统的特点
第1章 绪论
• 1.1.1 数控加工仿真技术简介
•
在数控加工过程中，为检查数控程序的正确性，传统上采用试切
第1章 绪论 • （2）程序编辑模块。用于数控程序的输入、修改及显示编辑。NC程序的
读取如同生产实际一样，采用面板手工输入和程序文件读入两种方式。 • （3）程序处理模块。通过对NC代码的理解、检查代码语法语意的正确性，
经过译码、刀补计算、进给速度处理，得到刀具中心轨迹和其他所需数据， 用于模拟加工。 • （4）模拟加工模块。具有自动加工和手动加工等功能，系统通过对处理 后NC程序的离散和插补，直接驱动数控系统显示屏或三维动画仿真。在模 拟加工过程中，数控系统显示屏按实际加工状态，可工作在图形模拟或数 字状态两种方式下。

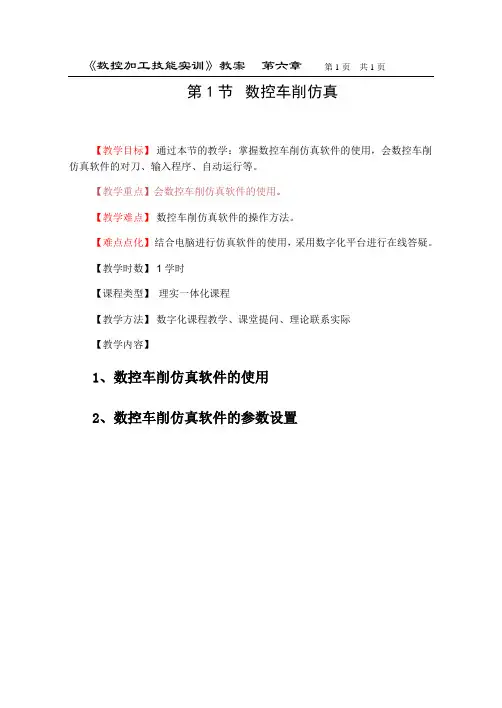

《数控加工技能实训》教案第六章第1页共1页
第1节数控车削仿真
【教学目标】通过本节的教学：掌握数控车削仿真软件的使用，会数控车削仿真软件的对刀、输入程序、自动运行等。

【教学重点】会数控车削仿真软件的使用。

【教学难点】数控车削仿真软件的操作方法。

【难点点化】结合电脑进行仿真软件的使用，采用数字化平台进行在线答疑。

【教学时数】 1学时
【课程类型】理实一体化课程
【教学方法】数字化课程教学、课堂提问、理论联系实际
【教学内容】
1、数控车削仿真软件的使用
2、数控车削仿真软件的参数设置。

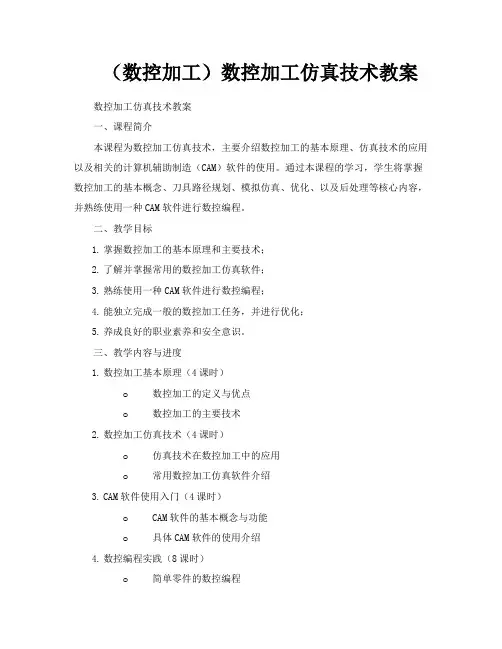

（数控加工）数控加工仿真技术教案数控加工仿真技术教案一、课程简介本课程为数控加工仿真技术，主要介绍数控加工的基本原理、仿真技术的应用以及相关的计算机辅助制造（CAM）软件的使用。

通过本课程的学习，学生将掌握数控加工的基本概念、刀具路径规划、模拟仿真、优化、以及后处理等核心内容，并熟练使用一种CAM软件进行数控编程。

二、教学目标1.掌握数控加工的基本原理和主要技术；2.了解并掌握常用的数控加工仿真软件；3.熟练使用一种CAM软件进行数控编程；4.能独立完成一般的数控加工任务，并进行优化；5.养成良好的职业素养和安全意识。

三、教学内容与进度1.数控加工基本原理（4课时）o数控加工的定义与优点o数控加工的主要技术2.数控加工仿真技术（4课时）o仿真技术在数控加工中的应用o常用数控加工仿真软件介绍3.CAM软件使用入门（4课时）o CAM软件的基本概念与功能o具体CAM软件的使用介绍4.数控编程实践（8课时）o简单零件的数控编程o中等复杂零件的数控编程o CAM软件的高级功能使用5.数控加工优化（4课时）o数控加工优化的重要性o CAM软件中的优化功能及使用方法6.安全与职业素养（2课时）o数控加工的安全操作规范o职业素养的培养与提升四、教学方法与评价1.教学方法：理论授课、软件演示、案例分析、实践操作。

2.评价方式：平时成绩（40%）+期末考试（60%）=总评成绩。

平时成绩主要包括课堂参与度、作业完成情况等，期末考试主要考察学生对理论知识的掌握程度和实践操作能力。

五、教学资源与环境要求1.教师要求：具备扎实的数控加工理论知识与实践经验，熟悉常用的数控加工仿真软件，良好的课堂组织能力和教学态度。

2.学生要求：具有一定的机械制图、机械制造工艺等相关课程的基础知识，良好的学习态度和团队协作能力。

3.教学环境要求：多媒体教室、计算机房、相关软件安装、教材及参考书籍。

4.其他要求：学生需自备学习用具，如笔记本、U盘等。

数控加工教学设计案例引言数控加工作为现代制造业的关键技术之一，已经成为许多工厂和企业不可或缺的工艺。

在这个需要高效、精确和可重复生产的时代，数控加工技术的应用越来越广泛。

为了培养学生的数控加工技能，教学设计必不可少。

本文将提供一些数控加工教学设计案例，旨在帮助教师们更好地组织教学，提高学生的实际操作能力。

设计案例一：程序编写与加工实践设计目标：让学生掌握数控加工的基本概念和程序编写的方法，提高其加工实践能力。

教学内容：1. 数控加工的基本原理和概念介绍；2. 程序编写常用指令的讲解；3. 指导学生使用数控机床进行加工实践；4. 学生根据给定图纸编写程序，并进行加工验证。

教学步骤：1. 基本原理和概念介绍：通过讲解数控加工的原理和概念，帮助学生建立基本的认知框架。

2. 程序编写指令讲解：详细讲解数控加工中常用的程序编写指令，包括基本运动指令、辅助功能指令等。

3. 加工实践指导：指导学生使用数控机床进行实际的加工操作，包括机床的操作方法、夹具的使用和安全注意事项等。

4. 编写程序并加工验证：学生根据给定的图纸编写程序，并在数控机床上进行加工验证，检验所编写程序的正确性和加工效果。

设计案例二：数控加工工艺优化设计目标：培养学生的加工工艺优化能力，提高数控加工效率和质量。

教学内容：1. 工艺参数的优化原则和方法介绍；2. 数控加工工艺优化的案例分析；3. 学生根据实际情况进行工艺参数优化，并进行加工实践。

教学步骤：1. 工艺参数优化原则和方法介绍：讲解数控加工中工艺参数的选择和优化原则，介绍常用的优化方法和工具。

2. 案例分析：通过实际的案例分析，展示工艺优化对加工效率和质量的影响，激发学生的兴趣和思考能力。

3. 学生工艺参数优化实践：学生根据所学知识和实际情况，选择适合的工艺参数进行优化，并进行加工实践，验证优化效果。

4. 结果分析和总结：学生根据加工结果进行分析和总结，发现问题并提出改进措施，培养解决问题的能力。

张家口职业技术学院教案（2007 ～2008 学年度第一学期）系别机械工程系班级2005级数控1—2班任教课程数控加工编程及操作（数控加工仿真技术）教师姓名杨世成二00七年九月五日教师课时授课教案授课主要内容Ⅰ实习导入[学生复习] 加工坐标系确定的方法和步骤。

确定加工坐标系的用途。

Ⅱ实习教学项目1 数控车床仿真操作任务1 数控车床仿真系统的面板操作[教师]在黑板上板书步骤在教师机上逐步演示操作步骤。

[学生] 做好笔记。

观察操作步骤和运行效果。

（1）数控加工仿真软件的安装（2）数控仿真界面的进入（3）选择机床打开菜单“机床/选择机床···”，选择“FANUC PowerMate 0”数控车床。

（4）机床准备包括激活机床和机床回零。

（5）定义毛坯打开菜单“零件/定义毛坯”，然后输入相关参数来确定毛坯的材料和尺寸。

（6）放置零件打开菜单“零件/放置零件”，在列表中点击所需要的零件，按下确定按钮，系统自动关闭对话框，弹出“调整零件位置”对话框，根据箭头方向调整零件位置或调头。

（7）安装刀具打开菜单“机床/选择刀具”，弹出“车刀选择”对话框。

选择刀位—选择加工方式—选择刀片—选择刀柄—修改刀具参数—确认选刀（8）机床手动操作机床回零后，装好毛坯，将操作面板中MODE SELECT旋钮切换到JOG上。

点击MDI键盘的按钮，此时CRT界面上显示坐标值，利用操作面板上的按钮、和、，将机床移动到毛坯位置附近。

点击按钮，使主轴转动；点击按钮，用所选刀具切削工件外圆；点击按钮，将刀具退至需要切削的位置；点击按钮，切削工件端面。

（9）机床对刀1）Z值的确定装夹好零件坯件。

手动车削坯件的右端面，横向退刀（退中拖板，不能退大拖板）。

按输入键，输入Z0.00，回车。

2）X值的确定手动试车削坯件外圆，纵向退刀（退大拖板，不能退中拖板）。

测量车削外圆直径尺寸。

教师课时授课教案授课主要内容Ⅰ实习导入[学生] 各自在计算机仿真软件上演示下面的各步骤。

第1节数控车削仿真
【教学目标】通过本节的教学：掌握数控车削仿真软件的使用，会数控车削仿真软件的对刀、输入程序、自动运行等。

【教学重点】会数控车削仿真软件的使用。

【教学难点】数控车削仿真软件的操作方法。

【难点点化】结合电脑进行仿真软件的使用，采用数字化平台进行在线答疑。

【教学时数】 1学时
【课程类型】理实一体化课程
【教学方法】数字化课程教学、课堂提问、理论联系实际
【教学内容】
1、数控车削仿真软件的使用
2、数控车削仿真软件的参数设置
第2节数控铣削仿真
【教学目标】通过本节的教学：掌握数控铣削仿真软件的使用，会数控铣削仿真软件的对刀、输入程序、自动运行等。

【教学重点】会数控铣削仿真软件的使用。

【教学难点】数控铣削仿真软件的操作方法。

【难点点化】结合电脑进行仿真软件的使用，采用数字化平台进行在线答疑。

【教学时数】 2学时
【课程类型】理实一体化课程
【教学方法】数字化课程教学、课堂提问、理论联系实际
【教学内容】
1、数控铣削仿真软件的使用
2、数控铣削仿真软件的参数设置。

软件运行不稳定
可能是由于软件本身存在缺陷或与操 作系统不兼容所致。解决方案包括更 新软件版本、安装补丁或更换其他可 靠的软件。
功能缺失
某些软件可能缺少必要的加工功能或 工具库。解决方案包括寻找其他功能 更全面的软件或联系软件供应商寻求 支持。
加工参数设置问题
01 总结词
加工参数设置问题通常涉及到 切削速度、进给速度、刀具选 择等方面。
团队协作能力
本次实训注重团队协作，学员们通过共同讨论、互相帮助 ，增进了彼此之间的了解与信任，提高了团队协作能力。
问题解决能力
在实训过程中，学员们遇到了各种问题，通过独立思考和 团队协作，成功解决了许多实际问题，提高了问题解决能 力。
职业素养提升
实训过程中，学员们了解了数控铣床(加工中心)操作的职 业要求和规范，培养了严谨细致的工作态度和安全意识。
根据校验无误的程序，在仿真软 件中进行模拟加工，观察刀具路 径和加工过程是否正常。
在模拟加工过程中发现问题或错 误，及时诊断并修正程序或工艺 参数。
后处理与加的程序传输至数 控铣床(加工中心)控制系统，进行后
处理生成G代码。
首件试切
在实际机床上进行首件试切削，检查 实际加工效果与模拟结果的差异。
未来发展方向
智能化技术应用
多轴联动技术
随着智能化技术的不断发展， 数控铣床(加工中心)将更加 智能化，减少人工干预，提 高加工精度和效率。
多轴联动技术能够实现复杂 零件的高效加工，未来将广 泛应用于数控铣床(加工中心) 中。
复合加工技术
复合加工技术能够在一台设 备上完成多种加工任务，提 高加工效率和精度，是未来 发展的重要方向。
03
02
进给速度不匹配

数控仿真课教案模板一、教学目标：通过本节课的学习，学生将能够掌握数控仿真的基本原理和操作技巧，了解数控技术在工业生产中的应用，提高学生的实际操作能力和解决问题的能力。

二、教学重点：1. 数控仿真的基本原理和操作技巧；2. 数控技术在工业生产中的应用。

三、教学难点：数控仿真的实际操作能力和解决问题的能力的提高。

四、教学准备：1. 电脑、投影仪等教学设备；2. 数控仿真软件的安装和准备。

五、教学过程：1. 导入通过提问和引入实际案例，激发学生的学习兴趣，引导学生思考数控技术的重要性和应用领域。

2. 理论讲解介绍数控仿真的基本原理，包括数控系统的组成、数控编程的基本格式和常用指令，以及数控加工的流程和注意事项。

3. 操作演示利用数控仿真软件进行实际操作演示，包括数控编程的步骤和技巧，数控机床的操作和调试，以及数控加工的模拟过程。

4. 课堂练习提供一些简单的数控仿真练习题，让学生在课堂上进行实际操作和编程练习，加深对数控仿真原理和技巧的理解。

5. 案例分析通过分析实际工业生产中的数控加工案例，让学生了解数控技术在实际工程中的应用，培养学生解决实际问题的能力。

六、教学延伸：1. 实践操作鼓励学生利用数控仿真软件进行实践操作，加强对数控编程和数控加工的理解和掌握。

2. 拓展学习推荐学生阅读相关的数控技术书籍或文章，了解数控技术的最新发展和应用领域。

七、教学评价：通过观察学生的实际操作和解决问题的能力，以及课堂练习和案例分析的成果，进行教学评价和反馈。

八、教学反思：根据学生的学习情况和反馈意见，及时调整教学方法和内容，提高教学效果。

通过本节课的学习，学生将能够掌握数控仿真的基本原理和操作技巧，了解数控技术在工业生产中的应用，提高学生的实际操作能力和解决问题的能力。

数控仿真课教案模板的设计，旨在帮助教师系统地组织课堂教学，引导学生有效地学习和应用数控仿真技术。

通过理论讲解、操作演示、课堂练习和案例分析等教学环节，学生将能够全面掌握数控仿真的基本原理和操作技巧，并能够在实际工程。

7.自动加工
M00语句应用
1）程序遇到M00时机床动作停止。
2）测量工件后零件尺寸。
3）测量值与程序值之差即误差作为磨耗值输入刀具参数界面，方法如下：
点击 →【磨耗】→点击移动光标键到选择的刀具位置→X处输入X向误差后点击【输入】→Z处输入Z向误差后点击【输入】。
4）点击循环启动继续执行后面的语句。
6.对刀。
1）试切法对T0101、T0202刀（标准刀具）。
2）试切法对T0303刀具。
点击 →点击 →点击 →点击 或 →点击 或 →调整刀具接近工件右下角→点击 →点击 →鼠标选择 →鼠标选择 →鼠标对准 点击鼠标左、右键→调整刀尖准确移动刀工件右下角→点击 →点击【形状】→输入X直径值→点击【测量】→输入Z0→点击【测量】→输入刀尖半径→点击【输入】→输入刀具方位号→点击【输入】，完成T0303对刀。
2）精车各外圆表面至加工尺寸。选用90°偏刀。
3）切削5×2螺纹退刀槽。选用刀宽5毫米切槽刀。
4）车螺纹M33×2。选用刀尖角60°螺纹刀
2.选择刀具90度偏刀，刀源自号T0101，刀尖角35°，主偏角90°。
切槽刀，刀具号T0202，刀宽5毫米，以左刀尖为刀位点。
螺纹刀，刀具号T0303，刀尖角60°
3.注意事项
1）正确计算螺纹各部分尺寸。
2）主轴转速按规定方法计算后适当降低些。
3）先加工退刀槽后加工螺纹。
5分钟
（二）操作步骤
1.激活机床
2.回参考点
3.设置并安装工件：45钢，Φ50×120
4.选择刀具
T0101、T0202选择同前。
T0303选择步骤如下:
点击刀位3→刀片类型（60°螺纹刀）→刀片（序号2）→刀柄类型（外圆）→刀柄（外螺纹柄即序号1）→完成螺纹刀T0303设置，如图所示。

3、由于车削加工常用棒料作为毛坯，加工余量较大，为简化编程，常用采用不同形式的固定循环。

4、编程时，认为车刀刀尖是一个点，而实际上为了提高刀具寿命和工件表面质量，车刀刀尖常磨成一个半径不大的圆弧。

为提高工件的加工精度，编制圆头刀程序时，需要对刀具半径进行补偿。

使用刀具半径补偿后，编程时可直接按工件轮廓尺寸编程。

5、为了提高加工效率，车削加工的进刀与退刀都采用快速运动。

进刀时，尽量接近工件切削开始点，切削开始点的确定以不碰撞工件为原则。

数控车床的刀具补偿2.2.1 刀具位置补偿在实际加工工件时，使用一把刀具一般不能满足工件的加工要求，通常要使用多把刀具进行加工。

作为基准刀的1号刀刀尖点的进给轨迹如图所示(图中各刀具无刀位偏差)。

其它刀具的刀尖点相对于基准刀刀尖的偏移量（即刀位偏差）如图所示(图中各刀具有刀位偏差)。

在程序里使用M06指令使刀架转动，实现换刀，T指令则使非基准刀刀尖点从偏离位置移动到基准刀的刀尖点位置（A点）然后再按编程轨迹进给，如图的实线所示。

刀具在加工过程中出现的磨损也要进行位置补偿。

图基准刀图刀具位置补偿2.2.2 刀尖半径补偿刀尖半径补偿的目的就是为了解决刀尖圆弧可能引起的加工误差。

图刀尖圆弧半径和理想刀尖点在车端面时，刀尖圆弧的实际切削点与理想刀尖点的Z坐标值相同；车外圆柱表面和内圆柱孔时，实际切削点与理想刀尖点的X坐标值相同。

因此，车端面和内外圆柱表面时不需要对刀尖圆弧半径进行补偿。

当加工轨迹与机床轴线不平行（斜线或圆弧时），则实际切削点与理想刀尖点之间在X、Z轴方向都存在位置偏差，如图所示。

以理想刀尖点P编程的进给轨迹为图中轮廓线，圆弧刀尖的实际切削轨迹为图中斜线所示，会出现少切或过切现象，造成了加工误差。

刀尖圆弧半径R越大，加工误差越大。

图刀尖圆弧半径对加工精度的影响常见的刀尖圆弧半径为0.2mm、0.4mm、0.8mm、1.2mm。

为使系统能正确计算出刀具中心的实际运动轨迹，除要给出刀尖圆弧半径R以外，还要给出刀具的理想刀尖位置号T。
