实验五 动态路由(RIP、单区域OSPF 配置)

计算机网络原理实验
路由配器置动单态区路第域由一OS协章P议FvO2SPF 概述
2019/12/2
青岛大学计算机科学技术学院 云红艳
OSPF协议
OSPF开放最短路径优先协议是典型的链路状态协议, 是目前应用 最广泛的内部网关路由协议之一。
OSPF现行的RFC版本是1998年在RFC2328发布的OSPFv2规范；1999 年发布了用于IPv6的OSPFv3。本节实验我们介绍OSPFv2的配置。
Server0配置 IP地址：192.168.2.2 子网掩码：255.255.255.0 网关：192.168.2.1
青岛大学计算机科学技术学院 云红艳
在交换机S3560上创建Vlan并划分端口：
Switch#conf t
Switch(config)#hostname SW
SW(config)#vlan 10
实验设备及网络拓扑:
2台2811路由器； 1台3560交换机； 1台PC；1台Server; 直通线、交叉线、DCE串口线
青岛大学计算机科学技术学院 云红艳
动态路由协议OSPF配置
实验步骤:
建立Packet Tracer拓扑。 为2台路由器添加带有2个高速串口的广
域网接口卡WIC-2T模块，使用DCE串口线 连接两个路由器，路由器R0的串口配置 时钟频率64000。 在三层交换机上创建Vlan10（连接主机 ）和Vlan20（连接R1）。 在交换机3560上配置OSPF路由协议。 在路由器R0、R1上配置OSPF路由协议。 将PC0、PC1主机默认网关设置为直连网 络设备接口的IP地址。 验证PC0和PC1之间的通信。
青岛大学计算机科学技术学院 云红艳
查看交换机S3560路由配置：

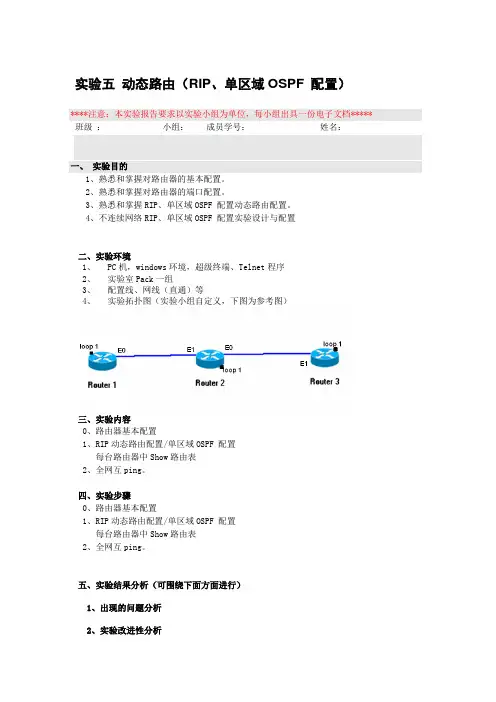

实验五动态路由（RIP、单区域OSPF 配置）
****注意：本实验报告要求以实验小组为单位，每小组出具一份电子文档***** 班级：小组：成员学号：姓名：
一、实验目的
1、熟悉和掌握对路由器的基本配置。

2、熟悉和掌握对路由器的端口配置。

3、熟悉和掌握RIP、单区域OSPF 配置动态路由配置。

4、不连续网络RIP、单区域OSPF 配置实验设计与配置
二、实验环境
1、PC机，windows环境，超级终端、Telnet程序
2、实验室Pack一组
3、配置线、网线（直通）等
4、实验拓扑图（实验小组自定义，下图为参考图）
三、实验内容
0、路由器基本配置
1、RIP动态路由配置/单区域OSPF 配置
每台路由器中Show路由表
2、全网互ping。

四、实验步骤
0、路由器基本配置
1、RIP动态路由配置/单区域OSPF 配置
每台路由器中Show路由表
2、全网互ping。

五、实验结果分析（可围绕下面方面进行）
1、出现的问题分析
2、实验改进性分析。

实验五RIP动态路由的配置【实验目的】1.灵活掌握RIP的动态路由的配置。

2.掌握路由协议的分类，理解静态路由和动态路由3.掌握动态路由协议RIP的报文格式，工作原理及工作过程【实验学时】建议2学时【实验环境配置】本实验所用的设备为：三台带有2个S0口和三个E0口的路由器，三台PC【实验步骤】一、使用合适的连接将图中所有设备连接起来。

二、使用下列步骤对各设备进行配置。

注意在标注红色的命令上将相应的端口改成自己使用的端口。

1.R1上的配置：Router>Router>enRouter#conf tRouter(config)#host r1r1(config)#int e0r1(config-if)#ip add 172.16.1.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#exitr1(config)#int s0r1(config-if)#ip add 172.16.2.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#clock rate 56000r1(config-if)#no shutdownr1(config-if)#exitr1(config)#router ripr1(config-router)#net 172.16.0.0r1(config-router)#^ZRIP协议启用前的路由表r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.1.0/24 is directly connected, Ethernet0C 172.16.2.0/24 is directly connected, Serial0RIP协议启用后的路由表r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.1.0/24 is directly connected, Ethernet0C 172.16.2.0/24 is directly connected, Serial0R 172.16.3.0/24 [120/1] via 172.16.2.2, 00:01:37, Serial0R 172.16.4.0/24 [120/1] via 172.16.2.2, 00:07:21, Serial0R 172.16.5.0/24 [120/2] via 172.16.2.2, 00:05:21, Serial02.R2上的配置：Router>Router>enRouter#conf tRouter(config)#host r2r2(config)#int s1r2(config-if)#ip add 172.16.2.2 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#int s0r2(config-if)#ip add 172.16.4.1 255.255.255.0r2(config-if)#clock rate 56000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#int e0r2(config-if)#ip add 172.16.3.1 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#router ripr2(config-router)#net 172.16.0.0r2(config-router)#^Zr2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.2.0/24 is directly connected, Serial1C 172.16.3.0/24 is directly connected, Ethernet0C 172.16.4.0/24 is directly connected, Serial0R 172.16.1.0/24 [120/1] via 172.16.2.1, 00:09:13, Serial1R 172.16.5.0/24 [120/1] via 172.16.4.2, 00:09:13, Serial03.R3上的配置：Router>Router>enRouter#conf tRouter(config)#int s1Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int e0Router(config-if)#ip add 172.16.5.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#host r3r3(config)#r3(config)#router ripr3(config-router)#net 172.16.0.0r3(config-router)#^Zr3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.4.0/24 is directly connected, Serial1C 172.16.5.0/24 is directly connected, Ethernet0R 172.16.1.0/24 [120/1] via 172.16.4.1, 00:05:32, Serial1R 172.16.2.0/24 [120/1] via 172.16.4.1, 00:08:19, Serial1R 172.16.3.0/24 [120/1] via 172.16.4.1, 00:05:32, Serial14.测试：r1#r1#pingProtocol [ip]:Target IP address: 172.16.5.2Repeat count [5]:Datagram size [100]:Timeout in seconds [2]:Extended commands [n]:Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.5.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msPC 上的配置为：PC1：IP为172.16.1.2 网关：172.16.1.1PC2：IP为172.16.3.2 网关：172.16.3.1PC3：IP为172.16.5.2 网关：172.16.5.1【思考问题】1.RIP使用UDP，这样做有何优点？答：UDP协议本身无法保证路由协议报文的可靠传输，因此RIP就必须通过自身的协议实现来保证路由协议报文在网络中的可靠传输。

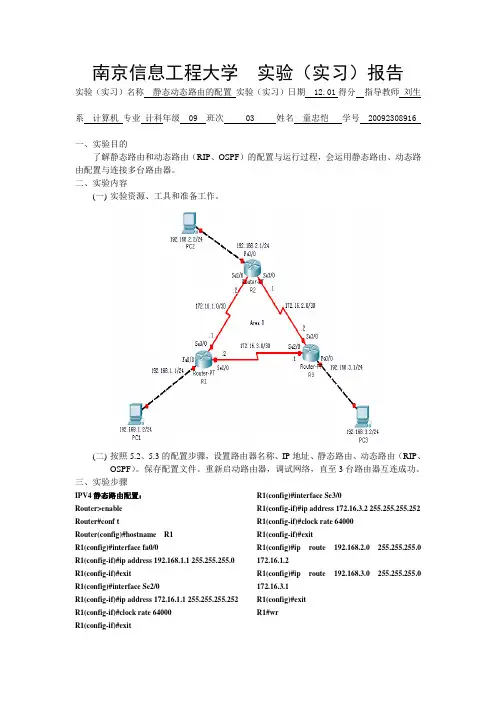

南京信息工程大学实验（实习）报告实验（实习）名称静态动态路由的配置实验（实习）日期 12.01得分指导教师刘生系计算机专业计科年级 09 班次 03 姓名童忠恺学号 20092308916一、实验目的了解静态路由和动态路由（RIP、OSPF）的配置与运行过程，会运用静态路由、动态路由配置与连接多台路由器。

二、实验内容(一)实验资源、工具和准备工作。

(二)按照5.2、5.3的配置步骤，设置路由器名称、IP地址、静态路由、动态路由（RIP、OSPF）。

保存配置文件。

重新启动路由器，调试网络，直至3台路由器互连成功。

三、实验步骤IPV4静态路由配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exit R1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.2R1(config)#ip route 192.168.3.0 255.255.255.0 172.16.3.1R1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1R2(config)#ip route 192.168.3.0 255.255.255.0 172.16.2.2R2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#ip route 192.168.1.0 255.255.255.0 172.16.3.2R3(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1R3(config)#exitR3#wrIPV4动态RIP协议配置：Router>enable Router#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 172.16.1.0R1(config-router)#network 172.16.3.0R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 172.16.1.0R2(config-router)#network 172.16.2.0R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ripR3(config-router)#network 192.168.3.0R3(config-router)#network 172.16.3.0R3(config-router)#network 172.16.2.0R3(config-router)#exitR3(config)#exitR3#wrIPV4动态ospf协议配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ospf 100R1(config-router)#router-id 192.168.1.0R1(config-router)#network 192.168.1.0 255.255.255.0 area 0R1(config-router)#network 172.16.1.0 255.255.255.252 area 0R1(config-router)#network 172.16.3.0 255.255.255.252 area 0 R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ospf 100R2(config-router)#router-id 192.168.2.0R2(config-router)#network 192.168.2.0 255.255.255.0 area 0R2(config-router)#network 172.16.1.0 255.255.255.252 area 0R2(config-router)#network 172.16.2.0 255.255.255.252 area 0R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ospf 100R3(config-router)#router-id 192.168.3.0R3(config-router)#network 192.168.3.0 255.255.255.0 area 0R3(config-router)#network 172.16.2.0 255.255.255.252 area 0 R3(config-router)#network 172.16.3.0 255.255.255.252 area 0R3(config-router)#exitR3(config)#exitR3#wr四、体会和总结。
