流体流动形态的观察与测定（雷诺实验）
一、实验目的：
1、实际观察流体在管内作层流、湍流流动时的流动形态，并观察层流和湍流时的速度分布形
式。
2、确立雷诺准数与层流和湍流的联系，并测出临界雷诺准数的大小。
3、初步掌握流动形态对化工过程的影响。
4、了解溢流装置的结构和作用，熟悉转子流量计的流量校正方法。
二、实验原理的说明：
1、液体作滞流流动时，其质点作直线运动，且互相平行；湍流时质点紊乱地向各个方向作不
规则运动，但流体的主体向一定的方向流动。
2、利用少量的带色指示液加入透明的玻璃管中，即通过指示液的流动形态来确定管道中流体
的流动形态。
3、雷诺准数是确定流体流动类型的准数。若流体在圆形管子内流动，则雷诺准数用下式表示。



s
dV

du

S
Re

式中：d－管子内径[m]；
s－管子的横截面积[m2]；
u－管内流速[m/s]；
ρ－流体密度[kg/m3]；
μ－流体粘度[Pas]；
Vs－流体的流量[m3/s]
对于一定温度的流体，在特定的圆管内流动，雷诺准数（Re)仅与流速有关。改变流量，
即可改变流速，也可改变流动的形态。当流体的流动形态由层流转变为过渡流或湍流时，其
雷诺准数即为临界雷诺准数；而其流速即是临界流速。当管内流速高于临界值时，即有可能
转变为湍流。
三、设备及流程说明
实验装置如图所示，图中大槽为水槽，试验时水即由此进入玻璃管(玻璃管系观察流体流动的
形态和层流时导管中流速分布之用)。槽内之水由自来水管供给，水量由阀A调节，槽内设
有进水稳流袭置及溢流箱。用以维持平稳而又恒定的液面，多余之水由溢流管排入水沟。
试验时打开阀C，水即由高位槽进入玻璃管，经转子流量计后，排向排水管，可用C阀调节
水量，流量由转子流量计测出。
高位墨水瓶供贮存墨水之用，墨水由此经阀B流入玻璃管，阀B即墨水量的调节阀。
四、实验步骤
1、检查水箱5中是否有水，高位墨水瓶中是否有沉淀；转子流量计中转子是否在下部，针孔
有无堵塞。在测试时，必须保证有溢流现象．
2、观摩层流、湍流流动形态和层流、湍流时的速度分布。
1）打开阀门C，并打开墨水液阀门B，此时从针头中即可流出红色的指示液。当指示液呈一
条直线向下流出时，即表明流动状态是层流。逐渐开大阀门C，当流量增大到一定值时，原
来表现出直线状的指示液，会变成不稳定的曲线状或散乱现象。此时流动状态即为湍流。
2）关闭阀门B和阀门C，然后将阀门B突然打开一段时间，使玻璃管上端充满红色的指示
液，然后关闭阀门B，而打开阀门C，则指示液向下流动，同时其前部呈抛物线状，或者较
平的曲线状。抛物线即为层流时的速度分布，较平的曲线状，即为湍流时的速度分布。观察
完毕后，关上阀门B和阀门C。
3、测定临界雷诺准数
1）测定水箱液面较平静时的临界雷诺准数Re1。使水箱中充满水，然后关闭阀门A。放置一
段时间后(即水面无波动时)，开启阀门C和B(注意：B阀门不可开得太大)。开始测试和记录
指示液由直线到散乱状的流量值，并要注意记录指示液由直线转变成曲线状时的值。然后关
闭阀门B和C。
2）测定在水箱中液位不变的情况下的临界雷诺准数Re1。，开启阀门A，使水箱中充满水。
并保持溢流。此时，重新打开阀门B和阀门C，重复上面的测试工作和数据记录。
五、操作注意事项：
1、当测定水面平静时的临界雷诺值Re1时，由于水箱不进水，水箱中的液位逐渐下降，流量
也会随时间的推移而逐渐减小。因此当需固定某一流量观察流形时，应逐渐开大阀门C，以
保证管内流量稳定在某一数值．
2、开自进水阀时，要控制在保持少量溢流即可，不可过大，以免水箱液面剧烈波动而影响测
试数据。
3、实验完毕后，将管道中的有色液体排空，并冲洗干净。
六、数据整理

设备编号____________；管子内径__________mm；水温__________ºC
序号 流量 m3/s 流速 m/s 计算雷诺数 根据Re判断的流型 实际观察的流型

液面
平静

1
2
3
4
5

图2—1雷诺实验装置流程图
1、墨水瓶；2、进水稳流装置；3、溢流箱；4、溢流管；
5、高位水槽；6、排水管；7、转子流量计；8、观察玻璃管；
保持
溢流

1
2
3
4
5
七、思考题
1、影响流动形态的因素有哪些?
2、如果管子是不透明的，不能用直接观察来判断管中流动形态，你认为可以用什么方法来到
断管中的流动形态?
3、有人说可以只用流速来判断管中流动形态，流速低于某一具体数值时是层流，否则是湍流，
你认为这种看法对否?在什么条件下，可以只由流速的数值来判断流动形态?
4、层流和湍流流动的本质区别是什么?
5、雷诺数的物理意义是什么?
6、实验过程中，哪些因素对实验结果有影响?

合集下载

流体力学雷诺实验实验报告

流体力学雷诺实验实验报告

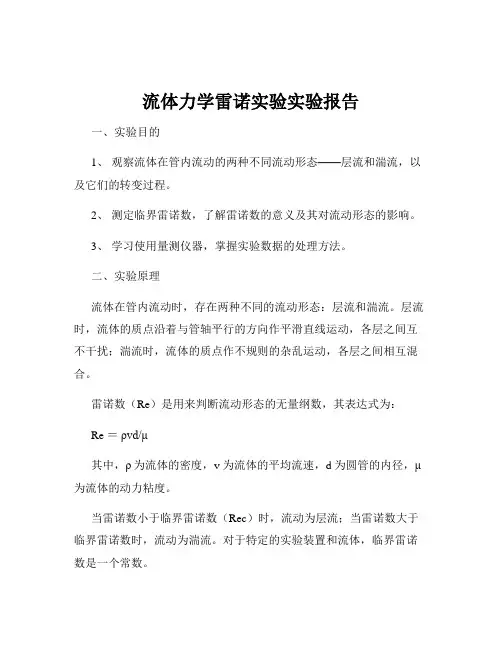

流体力学雷诺实验实验报告一、实验目的1、观察流体在管内流动的两种不同流动形态——层流和湍流，以及它们的转变过程。

2、测定临界雷诺数，了解雷诺数的意义及其对流动形态的影响。

3、学习使用量测仪器，掌握实验数据的处理方法。

二、实验原理流体在管内流动时，存在两种不同的流动形态：层流和湍流。

层流时，流体的质点沿着与管轴平行的方向作平滑直线运动，各层之间互不干扰；湍流时，流体的质点作不规则的杂乱运动，各层之间相互混合。

雷诺数（Re）是用来判断流动形态的无量纲数，其表达式为：Re ＝ρvd/μ其中，ρ为流体的密度，v 为流体的平均流速，d 为圆管的内径，μ为流体的动力粘度。

当雷诺数小于临界雷诺数（Rec）时，流动为层流；当雷诺数大于临界雷诺数时，流动为湍流。

对于特定的实验装置和流体，临界雷诺数是一个常数。

三、实验装置本实验的装置主要由水箱、水泵、实验管道、流量计、压差计等组成。

水箱用于储存实验用水，水泵提供动力使水在管道中流动。

实验管道为水平放置的玻璃管，内径为 d。

流量计用于测量水的流量，压差计用于测量管道两端的压差。

四、实验步骤1、开启水泵，使水箱中的水在管道中循环流动，调节流量至较小值，使流动保持为层流状态。

2、缓慢增大流量，同时观察流体在管道中的流动形态。

当流动形态开始发生变化时，记录此时的流量值。

3、继续增大流量，使流动完全转变为湍流状态，记录此时的流量值。

4、测量不同流量下管道两端的压差，并记录。

5、重复上述步骤多次，以获取更准确的数据。

五、实验数据处理1、根据测量的流量和管道内径，计算出流体的平均流速 v。

2、利用测量的压差和已知的管道长度，计算出沿程阻力系数λ。

3、根据不同流量下的流速和相关参数，计算出相应的雷诺数 Re。

4、以雷诺数 Re 为横坐标，沿程阻力系数λ为纵坐标，绘制λRe曲线。

六、实验结果与分析1、通过实验，得到了不同流量下的流动形态和相应的雷诺数。

实验结果表明，当雷诺数小于约 2000 时，流动为层流；当雷诺数大于约4000 时，流动为湍流；在 2000 至 4000 之间为过渡状态。

4.流体力学观察流动-流体动力学(1)

4.流体力学观察流动-流体动力学(1)


加速度：
dx dt
x,
dy dt
y,
dz dt
z
应用欧拉法时，常在流场中选取一固定空间区域来观 察流体的运动。这个固定空间称为控制体，它的边界称为 控制面。控制体的位置、形状，体积相对于坐标系均固定 不变，流体质点可以流进或流出控制面。
流体质点的加速度、质点导数
流体质点的加速度
同理：
a x
u x t
三维流动： 流动参数是三个坐标的函数。
对于工程实际问题，在满足精度要求的情 况下，将三维流动简化为二维、甚至一维 流动，可以使得求解过程尽可能简化。
二维流动→一维流动
三维流动→二维流动
流线与迹线
（1）流线——某瞬时在流场中所作的一条空间曲线，曲线上各点速度 矢量与曲线相切。
流线可以形象地给出流场的流动状态。通过流线，可 以清楚地看出某时刻流场中各点的速度方向，由流线的密 集程度，也可以判定出速度的大小。流线的引入是欧拉法 的研究特点。
设在某一瞬时，观察到流场中各空间点上液体质点的 流速，将这些流速综合在一起就构成了一个流速场，若求 得各瞬时的流速场，就可得流速场随时间的变化。因此， 流速应该是空间点坐标（x、y、z）和时间t的函数，即：
u u(x, y, z,t)
各方向的分量为：
u ux (x, y, z,t) u u y (x, y, z,t) u uz (x, y, z,t)
流量
体积流量 质量流量 不可压缩流体
Q udA
A
Qm udA
A
Qm Q
m3 / s kg/ s
均匀流动、非均匀流动
a
u t
ux
u x
uy
u y
uz
uA
仿生设计中的流体流动形态分析

仿生设计中的流体流动形态分析

仿生设计中的流体流动形态分析引言流体流动形态是仿生设计中的重要研究内容之一。

仿生设计以生物的形态、结构和功能为蓝本，将其应用于工程和设计领域。

流体力学作为仿生设计的基础理论之一，研究了流体在各种条件下的流动行为。

其中，流体流动形态的分析对于仿生设计的成功应用至关重要。

本文将从仿生设计的角度出发，探讨流体流动形态的分析方法及其在实际应用中的意义。

1. 流体流动形态的研究意义在自然界中，生物体的形态和结构经过漫长的进化过程，具有一定的优势。

生物体在水中的运动方式、鱼类的鳞片结构、鸟类的羽毛结构等都是经过生物体自身的演化而来，能够在水中或空中中实现高效的运动和适应环境的能力。

这些生物的形态和结构已经成为工程设计的灵感来源之一。

仿生设计通过学习生物体的形态和结构，将其应用于工程设计中，以达到改善产品性能或创新设计的目的。

流体流动形态是生物体运动的关键。

通过研究流体流动形态，可以揭示生物体运动的机理，从而指导工程设计中的流体力学问题。

例如，在飞行器设计中，可以通过研究飞鸟的翅膀结构和飞行姿态，改善飞行器的气动性能。

在船舶设计中，可以通过研究鱼类的流线体形态，减小船舶的阻力，提高速度和燃油效率。

因此，研究流体流动形态对于仿生设计的成功应用至关重要。

2. 流体流动形态分析方法在流体流动形态的研究中，涉及多种分析方法和工具。

下面将介绍几种常用的流体流动形态分析方法。

2.1 流线和流线图流线是描述流体流动形态的一种重要工具。

流线是与流体速度矢量方向一致的曲线，流线图则是将多条流线绘制在同一流场上的图形表示。

通过观察流线图，可以直观地了解流体流动的形态，识别流动分离区域、涡旋和流动的不稳定性。

流线和流线图对于分析流体流动形态非常有用，被广泛应用于飞行器气动特性研究、汽车外形设计和流体力学教学中。

2.2 数值模拟数值模拟方法是一种通过计算机模拟流体流动过程的方法。

数值模拟方法可以模拟各种流动条件下的流体行为，包括流速、流线、压力分布等。

流体流动型态及临界雷诺数的测定

流体流动型态及临界雷诺数的测定


三、实验装置

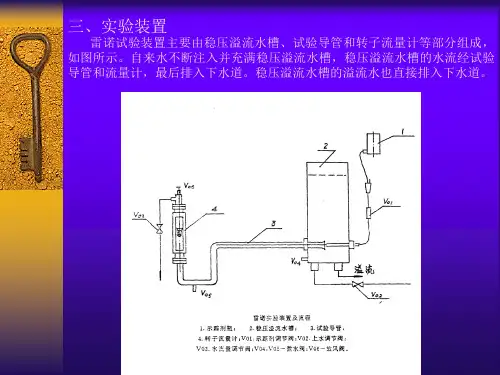

雷诺试验装置主要由稳压溢流水槽、试验导管和转子流量计等部分组成， 如图所示。自来水不断注入并充满稳压溢流水槽，稳压溢流水槽的水流经试验 导管和流量计，最后排入下水道。稳压溢流水槽的溢流水也直接排入下水道。
