基于Casio计算器的中文测量计算系统道路之星V1.22操作手册2012年5月目录第一章概述- 1 - 第二章系统安装- 3 - 第一节电脑端程序- 3 - 第二节计算器与电脑交换数据- 5 - 第三节计算器程序- 7 - 第四节计算器程序基本操作- 11 - 第五节简易操作指南- 12 - 第三章常规计算- 14 - 第四章水准网记录及平差- 18 - 第五章控制测量记录与平差- 24 - 第六章道路测设- 28 - 第一节项目管理- 28 - 第二节道路正反算- 34 - 第三节路基路面控制- 42 - 第四节边坡计算- 47 - 第五节结构物及桥梁计算及检测- 51 - 第六节隧道超欠挖计算- 58 - 第七章计算器数据输入- 66 -道路之星用户手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。
软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。
（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。
统一计算中边桩平面坐标及高程，进行一致的查询、放样等计算。
1、支持任意多级断链，支持任意道路断面形式。
2、平面。
支持点法或线元法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形。
提供的成果主要有：直曲表、线元一览表、逐桩坐标计算表。
3、纵断面。
可以进行纵断面的设计、计算。
竖曲线计算方式可以选择传统或精确算法。
4、超高加宽。
采用按板块进行超高、加宽的计算。
加宽方式有：线性过渡、三次抛物线、四次抛物线过渡；超高过渡方式：线性过渡、三次抛物线过渡。
基于计算器的中文测量计算系统道路之星操作手册2015年11月目录第一章概述 (1)第二章系统安装 (3)第一节电脑端程序 (3)第二节计算器与电脑交换数据 (5)第三节计算器程序 (7)第四节计算器程序基本操作 (10)第五节道路之星简易操作指南 (16)第三章常规计算 (17)第四章水准网记录及平差 (24)第五章控制测量记录与平差 (30)第六章道路测设 (34)第一节项目管理 (35)第二节道路正反算 (40)第三节路基路面控制 (49)第四节边坡计算 (55)第五节构筑物及桥梁计算及检测 (59)第六节隧道超欠挖计算 (66)第七节数据采集及处理 (74)第七章计算器数据输入 (80)道路之星用户手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。
软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。
（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。
统一计算中边桩平面坐标及高程，进行一致的查询、放样等计算。
1、支持任意多级断链，支持任意道路断面形式。
2、平面。
支持点法或线元法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形。
提供的成果主要有：直曲表、线元一览表、逐桩坐标计算表。
3、纵断面。
可以进行纵断面的设计、计算。
竖曲线计算方式可以选择传统或精确算法。
4、超高加宽。
采用按板块进行超高、加宽的计算。
加宽方式有：线性过渡、三次抛物线、四次抛物线过渡；超高过渡方式：线性过渡、三次抛物线过渡。
5、构筑物计算。

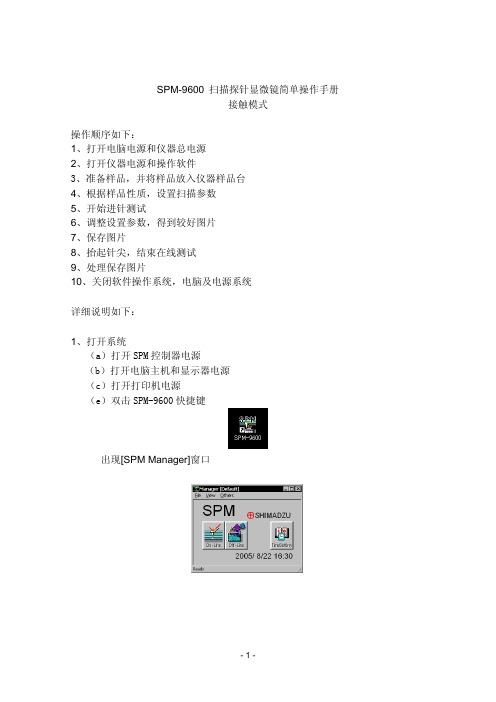

SPM-9600 扫描探针显微镜简单操作手册接触模式操作顺序如下：1、打开电脑电源和仪器总电源2、打开仪器电源和操作软件3、准备样品，并将样品放入仪器样品台4、根据样品性质，设置扫描参数5、开始进针测试6、调整设置参数，得到较好图片7、保存图片8、抬起针尖，结束在线测试9、处理保存图片10、关闭软件操作系统，电脑及电源系统详细说明如下：1、打开系统（a）打开SPM控制器电源（b）打开电脑主机和显示器电源（c）打开打印机电源（e）双击SPM-9600快捷键出现[SPM Manager]窗口确认控制器上READY灯亮（f）单击[SPM Manager]窗口中的online按钮，在出现的[SPM Online]窗口中确认[Ready]窗口功能键介绍如下：保存快速趋进 慢速趋进停止激光信号显示调制曲线强制保存微升(10μm 微升μm) 抬升针尖光学显微镜2、调节原子力显微镜参数（a）选择测试扫描模式在[SPM Online]窗口中点击[Setting]- [Mode and Scanner]，在[Mode and Scanner]窗口选择[Contact Mode]和选择相对应的正确的扫描器。
（b）调节激光光路激光光路调节顺序如下调节激光斑点在微悬臂的正确位置上↓调节从微悬臂反射出去的激光斑点落在检测器的正确位置上1）显示激光信号表示窗口在online窗口的工具栏内，点击[Signal Display]，出现如下窗口2调）粗（利用CCD 显镜微，调悬整激光斑点在微臂附近）接触模式下的微悬臂有两个探针，一个长，一个短。
以调节激光斑点到长探针上为例。
激光器调节旋钮 （水平方向）调节激光束的水平方向移动 激光器调节旋钮 （垂直方向）调节激光束的垂直方向移动3）细调-调节激光束在检测器的正确位置进一步调节激光斑点在微悬臂位置，确定达到最好位置将一长方形纸片放置于检测器前，如图：激光斑束位置检测器放置一纸片在其前面利用右前方的激光器调节旋钮，调节激光斑点的垂直方向的移动。
免责声明本站点所列信息均来自网络，本站尊重其著作权！站内信息仅供学习，同时我们会尽力有出错的可能，如有异议，请以厂家自带的说明书为准，或咨询生产厂家!!!1.1 面板划分gsk980tda采用集成式操作面板，面板划分如下：篇二：广数980td操作手册(终极版) 目录第一章操作面板 ............................................................................. ...............................................................................51.1面板划分区 ............................................................................. ...............................................................................61.2 面板功能说明 ............................................................................. .. (6)1.2.1 lcd（液晶）显示区 ............................................................................. . (6)1.2.1.1 lcd............................................................................. . (6)1.2.1.2 液晶画面的亮度调整 ............................................................................. .. (6)1.2.2 状态指示区 ............................................................................. . (7)1.2.3 编辑键盘区 ............................................................................. . (7)1.2.4 页面显示方式区 ............................................................................. .. (8)1.2.5 机床控制区 ............................................................................. . (9)1.2.6 附加面板（选配件） ........................................................................... (10)第二章页面显示及数据的修改与设置 ............................................................................. (10)2.1 位置显示 ............................................................................. ................................................................................102.1.1 位置页面显示的四种方式 ............................................................................. (10)2.1.2 加工时间、零件数、编程速度、倍率及实际速度等信息的显示 (12)2.1.3相对坐标清零 ............................................................................. .. (13)2.2 程序显示 ............................................................................. ................................................................................152.3 偏置显示、修改与设置 ............................................................................. .. (16)2.3.1 偏置显示 ............................................................................. (16)2.3.2 偏置值的修改、设置 ............................................................................. . (18)2.3.2.1刀偏修改与设定 ............................................................................. (18)2.3.2.2宏变量修改与设定 ............................................................................. .. (18)2.4 报警显示 ............................................................................. ................................................................................182.5 设置显示 ............................................................................. ................................................................................192.5.1 开关设置 ............................................................................. (19)2.5.2 图形功能 ............................................................................. (25)2.6 参数显示、修改与设置 ............................................................................. .. (26)2.6.1 参数显示 ............................................................................. (26)2.6.2 参数的修改与设置 ............................................................................. .. (28)2.7 诊断显示 ............................................................................. ................................................................................292.7.1 诊断数据显示 ............................................................................. . (29)2.7.2 机床面板（软键盘机床面板） ........................................................................... (30)2.7.3 plc信号状态 ............................................................................. . (31)2.7.4 plc数值诊断 ............................................................................. .. (32)2.7.5 系统版本信息 ............................................................................. . (34)第三章系统上电、关机及安全操作 ............................................................................. . (35)3.1 系统上电 ............................................................................. ................................................................................353.2 关机 ............................................................................. ................................................................................ .. (35)3.3 安全操作 ............................................................................. ................................................................................363.3.1 复位操作 ............................................................................. (36)3.3.2 急停 ............................................................................. ................................................................................363.3.3进给保持 ............................................................................. . (37)3.3.4 切断电源 ............................................................................. (37)3.4 循环启动与进给保持 ............................................................................. (37)3.5 超程防护 ............................................................................. ................................................................................383.5.2 软件超程防护 ............................................................................. . (38)3.5.3 超程报警的解除 ............................................................................. (39)第四章手动操作 ............................................................................. .. (39)4.1 坐标轴移动 ............................................................................. . (39)4.1.1 手动进给 ............................................................................. (40)4.1.2 手动快速移动 ............................................................................. . (40)4.1.3 手动进给及手动快速移动速度选择 ............................................................................. .. (40)4.2 主轴控制 ............................................................................. ................................................................................414.2.1 主轴正转 ............................................................................. (41)4.2.2 主轴反转 ............................................................................. (41)4.2.3 主轴停止 ............................................................................. (42)4.2.4 主轴点动 ............................................................................. (42)4.3 其他手动操作 ............................................................................. (42)4.3.1 冷却液控制 ............................................................................. .. (42)4.3.2 润滑控制 ............................................................................. (42)4.3.3 手动换刀 ............................................................................. (42)4.4 对刀操作 ............................................................................. ................................................................................424.4.1 定点对刀 ............................................................................. (43)4.4.2 试切对刀 ............................................................................. (43)4.4.3 回机械零点对刀 ............................................................................. (45)4.4.4 带刀补对刀 ............................................................................. .. (46)4.5 刀补值的修调 ............................................................................. (46)第五章自动操作 ............................................................................. .. (47)5.1 自动运行 ............................................................................. ................................................................................475.1.1 自动运行程序的选择 ............................................................................. . (47)5.1.2 自动运行的启动 ............................................................................. (48)5.1.3 自动运行的停止 ............................................................................. (48)5.1.4 从任意段自动运行 ............................................................................. .. (49)5.1.5 暂停或进给保持后的运行 ............................................................................. (49)5.1.6 空运行 ............................................................................. . (49)5.1.7 单段运行 ............................................................................. (50)5.1.8 全轴功能锁住运行 ............................................................................. .. (50)5.1.9 辅助功能锁住运行 ............................................................................. .. (50)5.1.10 自动运行中的进给、快速速度修调 ............................................................................. (51)5.1.11 自动运行中的主轴速度修调 ............................................................................. (51)5.1.12 自动运行中的冷却液控制 ............................................................................. . (52)5.2 mdi运行.............................................................................. ...............................................................................525.2.1 mdi指令段输入 ............................................................................. . (52)5.2.2 mdi指令段运行与停止 ............................................................................. . (54)5.2.3 mdi指令段字段值修改与清除 ............................................................................. . (54)5.2.4 mdi指令段运行时速度修调 ............................................................................. .. (54)第六章手轮/单步操作 ............................................................................. .. (55)6.1 单步进给 ............................................................................. ................................................................................556.1.1 移动量的选择 ............................................................................. . (56)6.1.2 移动轴及移动方向的选择 ............................................................................. (56)6.1.3 单步进给说明事项 ............................................................................. .. (56)6.2 手轮进给 ............................................................................. ................................................................................566.2.1 移动量的选择 ............................................................................. . (57)6.2.3 手轮进给说明事项 ............................................................................. .. (58)6.3 手轮/单步操作时辅助的控制 ............................................................................. .. (58)第七章回零操作 ............................................................................. .. (59)7.1 程序回零 ............................................................................. ................................................................................597.1.1 程序零点概念 ............................................................................. . (59)7.1.2 程序回零的操作步骤 ............................................................................. . (60)7.2 机械回零 ............................................................................. ................................................................................607.2.1 机械零点概念 ............................................................................. . (60)7.2.2 机械回零的操作步骤 ............................................................................. . (61)7.3 回零方式下的其它操作 ............................................................................. .. (61)第八章程序编辑与管理 ............................................................................. .. (62)8.1 程序的编辑 ............................................................................. . (62)8.1.1 程序的建立 ............................................................................. .. (63)8.1.1.1 顺序号的自动生成 ............................................................................. . (63)8.1.1.2 程序内容的输入 ............................................................................. .. (63)8.1.1.3 顺序号、字的检索 ............................................................................. . (65)8.1.1.4 光标的几种定位方法 ............................................................................. (66)8.1.1.5 字的插入，删除、修改 ............................................................................. .. (67)8.1.1.6 单个程序段的删除 ............................................................................. . (67)8.1.1.7 多个程序段的删除 ............................................................................. . (68)8.1.2 单个程序的删除 ............................................................................. (68)8.1.3 全部程序的删除 ............................................................................. (68)8.1.4 程序的选择 ............................................................................. .. (68)8.1.5程序的复制 ............................................................................. (69)8.1.6 程序的改名 ............................................................................. .. (69)8.1.7 程序的检索 ............................................................................. .. (70)8.2 程序管理 ............................................................................. ................................................................................708.2.1 程序目录的检索 ............................................................................. (70)8.2.2 存储程序的数量 ............................................................................. (70)8.2.3 存储容量 ............................................................................. (70)8.2.4程序列表的查看 ............................................................................. . (71)8.2.5 程序的锁住 ............................................................................. .. (71)第九章通讯 ............................................................................. ...............................................................................729.1 通讯软件的安装 ............................................................................. .. (72)9.2 通讯软件的操作 ............................................................................. .. (72)9.3 串行口的设置 ............................................................................. (72)9.4 cnc对pc机数据的接收（pc→cnc） .......................................................................... .. (73)9.5 cnc数据对pc机的传送（cnc→pc） ........................................................................... . (73)9.5.1 cnc单个程序对pc机的传送 ............................................................................. .. (73)9.5.2 全部程序的输出 ............................................................................. (73)9.5.3 刀补的输出 ............................................................................. .. (74)9.5.4 螺补的输出 ............................................................................. .. (74)9.5.5 参数的输出 ............................................................................. .. (74)9.6 cnc对cnc数据的接收（cnc→cnc） .......................................................................... (74)9.7 cnc对cnc数据的发送（cnc→cnc） .......................................................................... (75)9.7.1 单个程序的输出 ............................................................................. (75)9.7.3 刀补的输出 ............................................................................. .. (76)9.7.4 螺补的输出 ............................................................................. .. (76)9.7.5 参数的输出 ............................................................................. .. (76)9.8 通讯说明 ............................................................................. ................................................................................769.8.1设备连接方式 ............................................................................. .. (76)9.8.2 通信前准备工作 ............................................................................. (77)9.8.3 通信过程中的状态显示.............................................................................. (77)第十章记忆型螺矩误差补偿功能（选配） ........................................................................... (78)10.1 功能说明 ............................................................................. ..............................................................................7810.2规格说明 ............................................................................. ...............................................................................7810.3 参数设定 ............................................................................. ..............................................................................7810.3.1 螺距误差补偿倍率 ............................................................................. (78)10.3.2 螺距误差参考点（原点） ........................................................................... (79)10.3.3 设定补偿间隔 ............................................................................. .. (79)10.3.4 设定补偿量 ............................................................................. (79)10.4 各种参数设定例子 ............................................................................. .. (79)10.5 补偿量的设定方法 ............................................................................. .. (81)第十一章编程操作实例 ............................................................................. .. (82)第十二章机床调试 ............................................................................. . (93)12.1电源接通前的准备工作 ............................................................................. (93)12.2 急停与限位 ............................................................................. . (93)12.3 驱动器设置 ............................................................................. . (93)12.4 齿轮比调整 ............................................................................. . (94)12.5 加减速特性调整 ............................................................................. .. (95)12.6机械零点调整 ............................................................................. . (96)12.7 主轴功能调整 ............................................................................. (98)12.7.1 主轴编码器 ............................................................................. (98)12.7.2 主轴制动 ............................................................................. . (98)12.7.3 主轴转速开关量控制.............................................................................. .. (98)12.6.4 主轴转速模拟电压控制 ............................................................................. .. (99)12.8 反向间隙补偿 ............................................................................. ..................................................................... 99 12.9 刀架调试 ............................................................................. (100)12.10 单步/手轮调整 ............................................................................. ............................................................... 101 12.11 其它调整 ............................................................................. ......................................................................... 101 附录一980td参数一览表 ............................................................................. ......................................................... 103 状态参数 ............................................................................. ................................................................................ ..... 103 数据参数 ............................................................................. ................................................................................ ...... 111 附录二出厂参数表 ............................................................................. ..................................................................... 124 附录三报警表 ............................................................................. ............................................................................... 128 附录四补充说明 ............................................................................. (131)第一章操作面板本系统采用铝合金立体操作面板，面板的整体外观如下图所示：篇三：gsk数控模拟软件(980tda)使用说明书gsk数控模拟软件(980tda)使用说明·模拟软件截图其视图部分主要分成以下几个部分：三维仿真视图、系统液晶显示屏幕窗口、系统编辑键盘窗口、系统机床面板窗口。
快速指导08.04QG EVE0102(int)SRI986 电气阀门定位器ELECTRO-PNEUMATIC POSITIONER快速指导…. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (中文版) Quick Guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(English)SRI986 QG EVE0102 (int)快速指导08.04QG EVE0102 (en)SRI986电气阀门定位器此说明书是用于使定位器快速启动的指导。
如果需要更多具体的信息，请参见标准文件“主说明书”和“产品规格单”。
这些文件可以在我公司的网站 找到。
1安装到线形执行机构上单作用执行机构隔膜阀检查执行机构是否在工艺要求的安全位置上。
（在弹簧力作用下执行机构是开或关？）。
安装位置的选择依照当输入信号增大时的作用方向和所要求阀杆运动的方向来决定，请参见下表。
双作用执行机构隔膜阀对于双作用定位器，转换板13总是设定在“N ”的位置上。
输入信号后执行机构主轴的运动方向是由定位器安装的位置和定位器对执行机构输出信号的管路来决定的。
箭头表示输入信号增大时阀杆运动的方向。
输入信号的作用方向可通过转换板13来设置：N =正常的作用方向（输入信号增大，产生对执行机构的控制压力增大。
）U =相反的作用方向（输入信号增大，产生对执行机构的控制压力减少）保证反馈杆11在50%的行程时是水平的。
将盖子盖紧，使连接设备的的气孔面朝下（见标志‘M ’） M 12 112SRI986 QG EVE0102 (en)2安装到角行程执行机构上a) 从带有附件的外壳上移开透明盖板。
b) 将带有附件的外壳安装到角行程执行器或电枢上；如有必要，请使用执行机构制造商提供的安装硬件。
s...(L ........aes ....eAttach cups to bracket.Attach detector to bracket.Plug power cord into detector.Attach bracket towindshield.Bend bracket forcorrect detectionangle (if needed).Do not use theESD-9850 to bend bracket.Plug power cord i n to cigare t t e lighte r .Location Se l e c ting the pro p er location to mount the Co b r a ESD-9850 is ve r y impo r t a n t for optimum pe r fo r m a n c e.Both radar and laser tra n s m i s s i o n spass through glass but not through other object s .For this reason the Co b r a ESD-9850 lenses must notbe bloc k e d .The Laser Eye should have a view of therear window to take adva n tage of its 360˚ d e t e c t i o nca p a b i l i t y.It is best to locate your d e t e c tor as low on the fro n t windshield as po s s i b l e .Examples of metal in the windshield area that canblock or weaken incoming radar/laser signals:1.Windshield wiper blades.2.Mirrored sun screens.3.Regular tinted glass does not affect radarreception,although the darker tint at the top of the tinted windshield prevents laser light from penetrating.4.Heated windshields,currently available as an option for some Ford® (Instaclear) and GM®(Electriclear vehicles act as an impenetrablebarrier to radar signals).If in doubt,checkwith your dealer to see if this applies toyour vehicle.Windshield MountingLocation WindshieldMountingPlug power cordinto detector.Plug power cordi n to cigare t t e lighte r .Peel protectivepaper off one sideof hook and loopmaterial.Place on dash.Peel top paper off.Place detector on hook and loop pad.123456Rotate ON-OFF Volume Control to left (away from you).The unit will perform a self-test and the following message will appear:”…Testing…System Ready.”1Note For your convenience Display Dim,City/Highway,and Muting mode settings are retained in memory even when the power is unplugged.In both Tone and Voice Alert modes,the message “Testing...[beep,beep,beep]...System Ready”will be heard when the unit is turned on.Press and release Dim button once to selectnormal setting.Press and release Dim button a second time to select Dim setting.Press and release Dim button a third time toselect Dimmer setting.Press and release Dim button again to selectDark setting.1LED Displays NoteA four position Dim mode isprovided for dusk or nightdriving (please see Dim Button,page 10 for details).For more detailed operation instructions on display brightness,see page 10.For more detailed operation instructions on set highway/citymode,see page 12.Highway Mode Press and release City button again.HWY will be displayed for 2 seconds followed by h .A double beep confirms highway mode.Press and release City button.CTY will display while in City mode andremain on for 2 seconds.1NoteThe ESD-9850 will retain thechosen mode while O F F.Manual Muting Press and release Mute button to reduce volume while signal is in progress.MUTE will appear in the display.To Switch Between ModesPress and releaseMute Button when no signal is being received.111Plug power cord into detector.Plug power cord i n to cigaret t e lighte r .2RotateON-OFF Volume Control to the left (away from you).13For more detailedoperation instructions on setting muting mode,see page 13.The message “Testing…System Ready “ will be displayed,along with 3 beeps.The Compass directions will then be displayed.In Voice Alert,the message “Testing...System Ready”will be heard.Manual Muting of the Audio Use this operation to turn off the audio alarm atany time.Highway/City ModeTo select Highway Mode:Press and release Ci t y butto n .HWY will be displayed for 2 seconds followed by h.Press and release City button and CTY will be displayed for 2 seconds followed by c .A single beep confirms City mode.1Highway/City Mode To select City Mode:The Highway/City function is controlled by a2-s t ep butto n .Highway/City Mode Note Use City Mode in or near cities where there are many sources of false radarsignals such as microwaverelay towers and automatic door openers.This will filter out weak signals.NoteThe unit will announce“Highway”or”City”in Voice Mode.In Voice Alert,the message “Mute”will be heard.The message “Drive in 2 circles… Press City when done”will then be displayed.Drive your car in a circle twice and then pressCity.Your compass will be set.The display provides 8 primary directions;N,NE,E,SE,S,SW,W and NW.NoteYour compass may not givea correct reading if you areinside any enclosure,building or close to a large metal tractor trailer,truck ortrain.Your compass will work again correctly as soon as you get away fromthese locations.There is noneed to calibrate your compass again.CalibrateCompass Calibrate Compass The compass in your ESD-9850 must be calibrated before you use it to give accurate directions.Calibration allows the compass electronics to measure and store information about the magnetic fields from your vehicle.Press City button for a minimum of 2 passis displayed.NotePushing City button for more than 2 secondsproduces a single beep confirmation tone.NoteIf you decide to re-locate your ESD-9850 to a different location in your vehicle or move it to another vehicle,it is best to recalibrate thecompass.122Selecting Manual Muting Mode In Manual Mute mode the alerts will always be heard at the set volume level.Press and release Mute Button when no signal is being received.M ut e will appear on the display for 2 seconds,then disappear.1Auto Mutewill appear in display for 2 seco nds ,then disappe a r .All future alarms will be Au t o Mu t e.Muting Press and re l e a s e Mute b u t t on when no signal is being re c e i v e d .1Selecting Auto Muting Mode In Auto Mute mode the alerts will be heard at the volume set for 3 seconds,then automatically be reduced to a lower level.In Voice Alert,the message “AutoMute”will be heard.Memory SetThis product features an automatic,internal electronic memory system.It will automatically “remember”your settings when the unit isturned off or removed from the power source up to 7 days.Memory SetVoice/Tone SettingsPress and holdMUTE button for two seconds to change between Voice and Tone Alarms.In Tone Setting,Tone will be displayed and a beep will be heard.1Tone Alarm And V oice Alert In Voice Alert setting,the message “Voice Alert”will be heard.Laser will be displayed followed by a scrolling message of “UltraLyte”,“ProLaser”or “20/20”depending on signal received.Safety Alert ®Tr a f f i c W a r n i n gSystem and Strobe Alert ™Safety Alert® Traffic Warning System and Strobe Alert ™Safety Alert® Traffic Warning System and Strobe Alert™ will alert you with the following warnings:Emergency Vehicle,Road Hazard and Train.“Emergency Vehicle”will be displayed as scrolling message.“Road Hazard”will be displayed.“Train”will be displayed.Strobe Alert ™Safety Alert®”“Emergency Vehicle”will be displayed as scrolling message.In Voice Alert,the message “Be careful—Laseralert”will be announced,followed by the UltraLyte,ProLaser,or 20/20 tone.LIDARs must have a clearline of sight to target avehicle during the entiremeasurement interval.Intervening objects such assignposts,utility poles,treebranches,etc.,will preventa valid speed reading.420-080-N-001St r a i g h t 12V Power Co r d $10.00420-080-N -002Cu r led 12V Power Co r d $10.00545-139-N -001Windshield Mo u n ting Bra c k e t $7.00Item #Description Cost Ea.Qty.AmountPlease print clearlyNameAddress (No P.O .Box)City StateZipTelephone ( )Credit Card No.Exp.DateCustomer SignatureCircle One:Visa MasterCard Discover Allow 4 to 6 weeks for delivery.Offer valid in Continental U.S.only.For credit card orders fill out order formand fax to:1.773.622.2269or call 1.773.889.3087(Press 1 from the main menu)8:00 am - 8:00 pm,M-F,CST.Ma k e check or money order (no stamps)payable to:Cobra Electronics 6500 West Co r tland St .Ch i c a g o ,IL 60707At t n :Accessories Dept.M icrRadar/Laser Detector With Electronic Digital Compass *and Voice AlertO p e r ating Instru c tions for your Co b r a9 Band ESD 9850© 2000 Cobra Electronics Corp.Printed in ThailandPart No. 480-302-P-001If you think you need service call 1.773.889.3087“If your product should require factory service please call Cobra first before sending your unit in.This will ensure the fastest turn-around time on your repair.”You may be asked to send your unit to the Cobra factory.It will be necessary to furnish the following in order to have the product serviced and returned.1.For Warranty Repair include some form of proof-of-purchase,such as a mechanical reproduction or carbon or a sales receipt.If you send the original receipt it cannot be returned.2.Send the entire product.3.Enclose a description of what is happening with the unit.Include a typed or clearly print name and address of where the unit is to be returned.4.Pack unit securely to prevent damage in transit.If possible,use the original packing material.5.Ship prepaid and insured by way of a traceable carrier such as United Parcel Service (UPS) or First Class Mail to:Cobra Factory Service,Cobra Electronics Corporation,6500 W.Cortland St.,Chicago,IL 60707.6.If the unit is in war ranty,upon receipt of your unit it will either be repaired or exchanged depending on the model.Please allow approximately 3 to 4 weeks before contacting us for status.If the unit is out of war ranty a letter will automatically be sent informing you of the repair charge or replacement charge.If you have any questions,please call 1.773.889.3087 for assistance.If Y ou Think You Need Service and Strobe Alert™Use of this product is not intend-ed to,and does not,ensure that the motorist and any passenger will not be involved in a traffic accident.It is only intended to alert the motorist that an emer-gency or service vehicle equipped with a CODE 3,Strobe (Opticom*or Tomar Preemption System) or Cobra Safety Alert Transmitter is in the area as defined by the range of the product.Please call your local Fire/Police department to verify if coverage exists in your area.Motorists are expected to exercise all due caution while using this product,and to ob-serve and follow all applicable traffic laws.Operators of emergency or service vehicles are also expected to exercise all due caution while using this product,and to observe and follow all applicable traffic laws.*Opticom is a registered trademark of 3M Corporation Nothing comes close to a Co b r a ™© 2000 Cobra Electronics Corporation6500 West Cortland StreetChicago, IL 60707Thank you for purchasing the Cobra ESD-9850 Radar/Laser Detector.Properly used,this Cobra product will give you many years of reliable service.Customer Support Should you encounter any problems with the product or not understand its many features,please refer to this owner’s manual.If,after referring to the manual,you still need help,call Cobra Customer Service at 773.889.3087.1.On/Off Volume ControlMute ButtonDim ButtonAudio Alerts SpeakerHighway/City ButtonBand/Signal Strength/Compass DirectionIndicatorsLaser EyeWindshield BracketMount12V DC Power JackAudio JackThe C o b r a line of quality prod u c ts also includes:•Ci t i z ens Band Ra d i o s •Mi c r o T a l k ™Ra d i o s •Ac c e s s o r i e s •Sa f e t y A l e r t ™Traffic Wa r ning Sys t e m sNothing comes close to a Co b r a ™。
基于计算器的中文测量计算系统道路之星操作手册2018年4月目录第一章概述 (1)第二章系统安装 (3)第一节电脑端程序 (3)第二节计算器与电脑交换数据 (4)第三节计算器程序 (6)第四节计算器程序基本操作 (8)第五节计算器与仪器的联机操作 (12)第六节道路之星简易操作指南 (16)第三章常规计算 (18)第四章水准网记录及平差 (27)第五章控制测量记录与平差 (33)第六章道路测设 (37)第一节项目管理 (38)第二节道路正反算 (43)第三节路基路面控制 (54)第四节边坡计算 (60)第五节构筑物及桥梁计算及检测 (64)第六节隧道超欠挖计算 (72)第七节批量数据计算 (81)第八节数据采集及处理 (82)第七章计算器数据输入 (87)道路之星操作手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。
软件分为两个部分：a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输；b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计，负责现场的施工指导和相关数据的采集。
（一）、道路全线测设系统：将道路全线或一个标段所有数据一次性输入，主线、匝道可以存入一个文件，用路线名进行标识，一个项目文件可以包含任意多条路线。
统一计算中边桩平面坐标及高程，进行一致的查询、放样等计算。
1、支持任意多级断链，支持任意道路断面形式。
2、平面。
支持点法或线元法，都可适用于对称或不对称基本形、S或C形、拱（凸）形、复曲线、卵形线、回头曲线等各种线形。
提供的成果主要有：直曲表、线元一览表、逐桩坐标计算表。
3、纵断面。
可以进行纵断面的设计、计算。
竖曲线计算方式可以选择传统或精确算法。
4、超高加宽。
采用按板块进行超高、加宽的计算。
加宽方式有：线性过渡、三次抛物线、四次抛物线过渡；超高过渡方式：线性过渡、三次抛物线过渡。
5、构筑物计算。
能进行构筑物如涵洞、通道、天桥等与路线相交的构筑物各角点的坐标计算，支持与路线正交或斜交；也可以进行锥坡、八字墙的计算。
计算器能够直接调用各角点的坐标放样，也可以根据实测坐标进行斜交反算。
6、桥梁计算。
支持直线桥和曲线桥型，支持弯桥直做和弯桥弯做。
能够计算桥梁桩、柱的坐标计算、放样和检测。
7、隧道计算：能够计算任意断面隧道的超欠挖数据，支持隧道断面渐变及隧道中心线偏移计算。
8、水准记录。
支持三、等水准测量记录及平差，能够实时进行超限提示及平差计算。
9、控制网平面及高程平差。
（二）主要特点1、功能全面：涵盖了道路测设的各个方面。
以后的版本还将根据用户的需要继续完善、增强。
2、操作简单：数据输入及显示全部采用仿Excel的表格形式，动态图形显示。
所有设计数据使用同一个文件，用户不需记住繁杂的文件格式，同时软件具有丰富的操作提示。
3、引入了模板功能（边坡、桥梁、隧道），大大简化数据输入。
4、输出方便：各种成果支持显示、打印。
5、实现了计算器的中文显示。
能运行于9750GII、9860GII及CG10/20/50计算器，全中文界面提示；与电脑生成的项目文件无缝连接、直接通过传输使用。
6、较高的计算精度：路线的计算精度主要取决于缓和曲线（回旋线）的计算，传-1-道路之星操作手册第一章概述-2-统上采用只有两项的近似公式计算，已根本不能满足目前高等级公路及立交匝道的需要，而且无法知道计算中含有多大的误差。
本软件采用由用户指定计算精度（如0.1mm）的方式，软件将确保不会超出用户指定的允许误差，计算项数最高能达到100项，可以适应各种等级的需要。
6、与仪器通信：通过蓝牙或数据线与全站仪、GPS 进行连接，控制仪器进行测量并向计算器回传测量数据进行计算，大大减少数据的输入量，提高测量效率，避免手工输入的错误。
二、系统结构道路之星测量计算系统由安装于PC 机（台式电脑或笔记本电脑）上的主系统和安装于计算器上的子系统组成。
道路之星系统运行流程如图1.1：计算器现场计算指导施工，并采集数据数据处理、输出电脑输入数据(rod 文件)计算器输入数据导入电脑第1步：用户在道路之星主系统的编辑界面输入数据，保存为项目文件(.rod)；第2步：将rod 项目文件通过道路之星主系统传送至计算器（9750、9860、CG20）的储存存储器（Storage Memory ）的ROAD 目录中；第3步：运行于计算器上的道路之星子系统，根据项目文件或计算器上手工输入的设计数据完成野外测量工作；第4步：测量数据文件通过道路之星主系统的“计算器文件管理”功能下载到电脑；第5步：道路之星主系统《数据记录》模块进行数据的管理和加工。
三、运行环境硬件平台：586以上PC 机计算器：fx9750、fx9860、fxCG20计算器操作系统：Windows 98/2000/XP/Vista/7/8注：本手册基于道路之星1.60。
道路之星操作手册第二章系统安装-3-第二章系统安装流程图：第一节电脑端程序一、主系统安装在电脑上运行光盘中的道路之星安装程序RdStarSetup.exe ，将会出现安装向导，您只需根据向导一步步设置相关的信息即可。
安装完成后会在桌面自动创建快捷方式。
如电脑上已经安装有旧版本的道路之星，无需删除，只要覆盖安装一遍。
道路之星操作手册第二章系统安装-4-二、计算器驱动程序安装1、9750/9860计算器:9750/9860计算器第一次与电脑连接前，需要安装卡西欧官方的连接程序Fa124，以安装计算器驱动（CESG502，仅需一次）。
Fa124程序可以计算器附带的光盘或道路之星官方网站( )下载。
2、CG20计算器：CG20计算器不需要安装驱动，连接电脑后会生成一个可移动磁盘，操作方式与U 盘相同。
第二节计算器与电脑交换数据道路之星支持从电脑上对计算器储存存储器（Storage Memeory)中文件的上传和下载。
Casio 计算器使用通用的Mini USB 方口数据线与电脑连接进行数据交换。
因9750的USB 口比较小，某些数据线可能需要把塑料头改小才能完全插进去。
1、计算器与电脑连接的准备工作计算器与电脑连接时必须处于接收(Receive)模式（下图）才能与电脑交换数据。
有两种方式进入连接模式。
道路之星操作手册第二章系统安装-5-a．当用数据线连接好电脑和计算器后，计算器显示连接方式的选择对话框，选择q 。
DataTrans:[F1]数据传输ScreenCapt:[F2]屏幕捕捉Projector:[F3]连接casio 投影仪ScreenRecv:[F4]接收屏幕图像b．计算器上按p ，选择f ，确保如下图所示的连接参数，再按w 。
2、检查计算器与电脑是否连接成功当计算器已与电脑连接成功后，在电脑的设备管理器中会有“CESG502USB”的硬件。
否则，请检查连接线（通用USB 数据线）是否插好，或计算器驱动是否安装好。
3、计算器与电脑文件传输打开电脑版菜单的，将会出现计算器文件管理界面。
您可以选择左边的相应目录进行文件的上传和下载。
道路之星操作手册第二章系统安装-6-第三节计算器程序一、计算器程序的版本（适用于9750GII、9860GII、CG10/20/50计算器）标准版认证版注册方式直接安装计算器认证中文界面支持常规测量支持水准记录支持控制测量不支持支持项目文件支持（CG20不支持中文文件名）断链支持平面单交点无限制纵断面两个变坡点无限制横断面不支持支持标准横断面及按板块超高、加宽精平测量支持构筑物支持桥梁支持隧道支持（任意断面）二、标准版、认证版计算器程序安装经过认证处理后的计算器可以安装认证版的道路之星计算器程序。
在进行计算器程序安装前请确保计算器已处于接收（显示Receiving...）状态（见上节的操作），并与电脑连接成功。
道路之星操作手册第二章系统安装-7-若计算器已安装有道路之星以前的版本，在覆盖提示中选择“是”。
当进度条达到100%时并提示成功时，表示安装完毕，此时在计算器上按O 中断连接。
道路之星操作手册第二章系统安装-8-三、升级计算器程序道路之星的最新版程序会在官网 发布，下载完请先安装在电脑上，再把计算器连接上电脑，通过电脑版安装计算器程序。
安装方法与第一次安装相同。
四、卸载道路之星计算器程序道路之星的卸载就是删除计算器Storage Memory（存储内存）中的主程序文件rdstar.g1a（CG 系列为rdstar.g3a）。
此操作须在计算器的g 功能中进行。
第四节计算器程序基本操作一、程序的启动1.程序的目录结构Main Memory\<@RDSTAR>\RD.CFG ：存储计算器直接输入的数据、设置等Storage Memory\RDSTAR.g1a:<道路之星>计算器端的程序文件名，请不要删除这个文件（CG 系列文件名为RDSTAR.g3a）。
Storage Memory\ROAD\：项目文件的存放目录Storage Memory\DATA\：数据记录文件存放目录2.程序的启动当计算器检测到存储内存中有RDSTAR.g1a 时，会自动在主菜单中显示<道路之星>的图标，请用方向键定位<道路之星>，按[EXE]键开始运行，程序显示主界面。
3.主界面道路之星操作手册第二章系统安装主界面共有六个选项，按功能键F1～F6进入相应的功能：F1测量：坐标测量、控制测量、路线反算、边坡点、隧道超欠F2放样:点放样、控制测量记录、路线正算、构筑物放样F3测站：设置测站F4水准：高程测量、精平测量、水准记录F5数据：查看路线的设计数据：断链、交点、线元、纵断、横断、边坡模板、边坡、加宽、超高、构筑物、桥梁、隧道模板、隧道、控制点库、记录点库F6设置：进行以下设置：仪器的读数方式（平距、斜距、坐标）、项目文件、当前路线、路线平面形式、桩号的计算间距、联机测量参数等4.程序版本的查看：在主界面上按d键二、基本输入说明1.输入界面：2.按键说明：q ~u :菜单选择BN ：输入框的定位!$：用于预置的值的选择，即输入项名称中带“*“的项l ：向下、确定O :取消输入的值，使用原来的值P :删除前一个字符d :返回上一级p :进入计算器主菜单i ：调用控制点数据b ：存储测点坐标上一页下一页输入框菜单输入项名称标题选择的菜单提示信息道路之星操作手册第二章系统安装c ：输入四则运算式进行数值计算o ：联机测量3.输入限制：每个输入项允许输入12个字符（CG 系列为14个字符），超出将不再接受，输入字母前请先按红色键a 。
数字值允许输入0～9和小数点、“+”、“-”号，输入项一般都定义了小数位数，超出将不再接受。
