Tvl Alrt Hi Hi Enab Tvl Alrt Lo Lo Enab Tvl Alrt Hi Hi Pt Tvl Alrt Lo Lo Pt Tvl Alrt Hi Enab Tvl Alrt Lo Enab
Tvl Alrt Hi Pt Tvl Alrt Lo Pt Tvl Limit/Cutoff Hi Alrt Enab Tvl Limit/Cutoff Lo Alrt Enab Tvl/Press Cut Hi Tvl/Press Cut Lo Tvl Limit Hi Tvl Limit Lo Tvl Dev Alrt Enab Tvl Dev Alrt Pt
Tvl Dev Time
指定电压关闭
非空闲时间关闭闪存关闭重要非易失性存储器关闭激活行程偏差报警
激活行程偏差报警点行程偏差时间激活行程高高报激活行程低低报行程低低报点行程高高报点激活行程高报
激活行程低报行程高报点行程低报点
激活行程限定／截断高报激活行程限定／截断低报行程压力截止高报行程压力截止低报行程限定高报行程限定低报
激活非重要非易失性存储器报警。

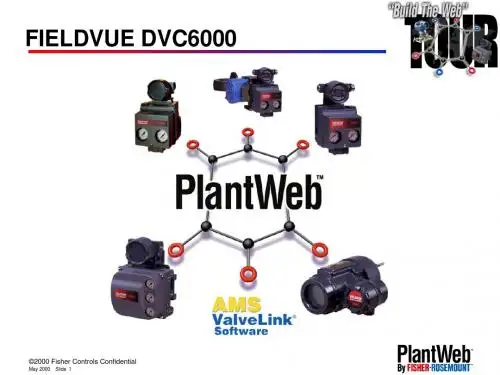

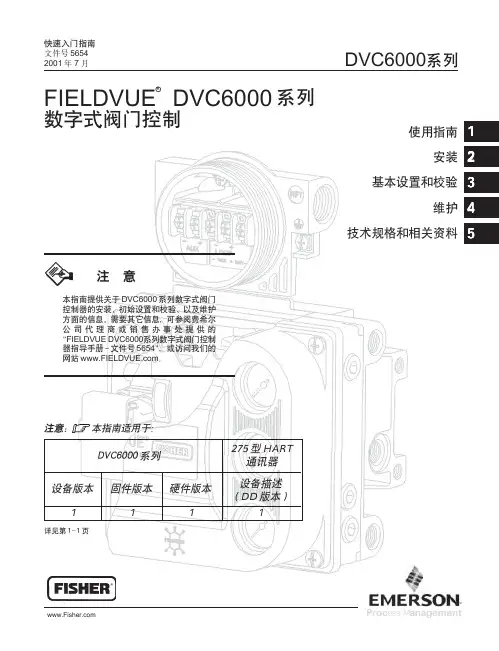

FISHER DVC6000一Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电－气转换仪表，除了把电流信号转换成气动输出压力这一标准功能外，还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数：输入信号：4～20mA直流，标准输出信号：为执行机构要求的气动信号，最大可达到气源压力的95％。
最少范围：0.4bar（6psig）最大范围：9.5bar(140psig)气源压力：推荐值：比执行机构要求的最大值高0..3bar（5psig）最大值：10.3bar（150psig）或执行机构最大压力额定值，取两者中较低者二、275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的，所以应该了解和掌握HART通讯器的使用。
275型HART通讯器主要由数字键盘，LCD显示器，操作键和功能键等部分组成，显示器可以显示8行x21字符，当与仪表连接时可以把仪表的信息传达出来。
数字键盘有两个功能：快速选择菜单选项和输入数据。
操作键主要是开关键、方向键、和热键。
HART通讯器通常在两种环境里使用：离线（不跟仪表连接时）和在线（跟仪表连接时）。
当打开HART通讯器时，它首先进行自检，然后自动搜索HART兼容设备，如果没有找到设备，它就显示信息“No Device Found”（没有找到设备）。
然后显示主菜单。
屏幕上有四个选择：Offline（离线），Online（在线），Frequency Device（频率设备）以及Utility（属性）。
如果找到一个HART兼容设备，HART通讯器会显示Online （在线）菜单。
使用位于LCD下的标有F1至F4的四个功能键，可选择由动态字符说明的软件功能。
在任意给定的菜单里，出现在功能键上的字符说明该键在当前菜单里的功能。
可选功能包括：?HELP（帮助）－提供给你关于显示选项的信息。

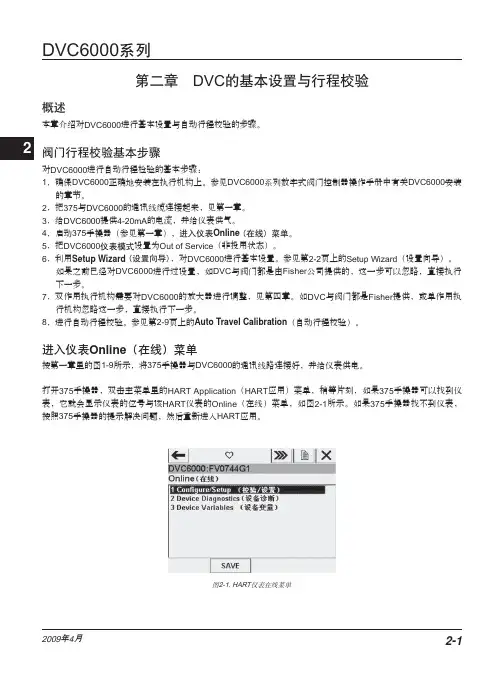

औᐺ!!DVC ࡼ۾ᒙᎧቲ߈ቅዩগၤ本章介绍对DVC6000进行基本设置与自动行程校验的步骤。
छඡቲ߈ቅዩ۾ݛᒾ对DVC6000进行自动行程检验的基本步骤：1. 确保DVC6000正确地安装在执行机构上。
参见DVC6000系列数字式阀门控制器操作手册中有关DVC6000安装 的章节。
2．把375与DVC6000的通讯线缆连接起来，见第一章。
3．给DVC6000提供4-20mA 的电流，并给仪表供气。
4．启动375手操器（参见第一章），ྜྷጥܭOnline )Ᏼሣ*!ݩ。
5．把DVC6000ጥܭෝါ设置为Out of Service （非投用状态）。
6．利用Setup Wizard )ᒙሶࡴ*，对DVC6000进行基本设置。
参见第2-2页上的Setup Wizard （设置向导）。
如果之前已经对DVC6000进行过设置，如DVC 与阀门都是由Fisher 公司提供的，这一步可以忽略，直接执行 下一步。
7．双作用执行机构需要对DVC6000的放大器进行调整，见第四章。
如DVC 与阀门都是Fisher 提供，或单作用执 行机构忽略这一步，直接执行下一步。
8．进行自动行程校验。
参见第2-9页上的Auto Travel Calibration （自动行程校验）。
进入仪表Online （在线）菜单按第一章里的图1-9所示，将375手操器与DVC6000的通讯线路连接好，并给仪表供电。
打开375手操器，双击主菜单里的HART Application （HART 应用）菜单，稍等片刻，如果375手操器可以找到仪表，它就会显示仪表的位号与该HART 仪表的Online （在线）菜单，如图2-1所示。
如果375手操器找不到仪表，按照375手操器的提示解决问题，然后重新进入HART 应用。
ᅄ2-1. HARTጥܭᏴሣݩ2ᓖፀǖ当375进入Online （在线）菜单之后有时候会出现如图2-2的屏幕提示，这是因为系统设置或者报警内存等原因，设备提示诸如报警非空或者系统时间无效等。
