光电编码器的原理及应用

光电式编码器的工作原理
光电式编码器是一种通过光电传感器来测量物体位置和运动的
装置。

它由光源、光电传感器和编码盘等组成。

光源发出光束，经过编码盘上的光栅或光轴透过孔，然后被光电传感器接收并转换成电信号，最终由电路板处理和解码。

光电式编码器通常采用增量式编码方式来测量物体位置和运动。

增量式编码器根据编码盘上的光栅或光轴透过孔的变化来确定位置和运动。

编码盘上的光栅或光轴透过孔被分为多个等距的区域，每个区域代表一个编码位。

当物体运动时，光栅或光轴透过孔会相对于光电传感器产生变化，从而产生脉冲信号。

根据脉冲信号的数量和方向，可以确定物体的位置和运动方向。

光电式编码器具有精度高、反应速度快、抗干扰能力强等特点。

它广泛应用于机械加工、自动化控制、测量仪器等领域。

在机械加工中，光电式编码器可以用于控制机床的位置和速度，从而实现精确加工。

在自动化控制中，光电式编码器可以用于控制机器人的位置和姿态，从而实现精确的运动控制。

在测量仪器中，光电式编码器可以用于测量物体的位移和速度，从而提供准确的测量结果。

总之，光电式编码器通过光电传感器将光信号转换成电信号，利用光栅或光轴透过孔的变化来测量物体位置和运动。

它具有高精度、快速
响应和抗干扰能力强的优点，在多个领域都有广泛的应用。

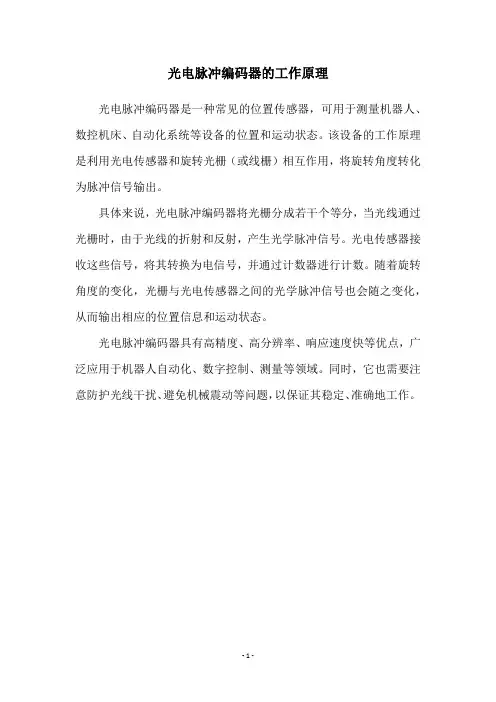

光电脉冲编码器的工作原理
光电脉冲编码器是一种常见的位置传感器，可用于测量机器人、数控机床、自动化系统等设备的位置和运动状态。

该设备的工作原理是利用光电传感器和旋转光栅（或线栅）相互作用，将旋转角度转化为脉冲信号输出。

具体来说，光电脉冲编码器将光栅分成若干个等分，当光线通过光栅时，由于光线的折射和反射，产生光学脉冲信号。

光电传感器接收这些信号，将其转换为电信号，并通过计数器进行计数。

随着旋转角度的变化，光栅与光电传感器之间的光学脉冲信号也会随之变化，从而输出相应的位置信息和运动状态。

光电脉冲编码器具有高精度、高分辨率、响应速度快等优点，广泛应用于机器人自动化、数字控制、测量等领域。

同时，它也需要注意防护光线干扰、避免机械震动等问题，以保证其稳定、准确地工作。

- 1 -。

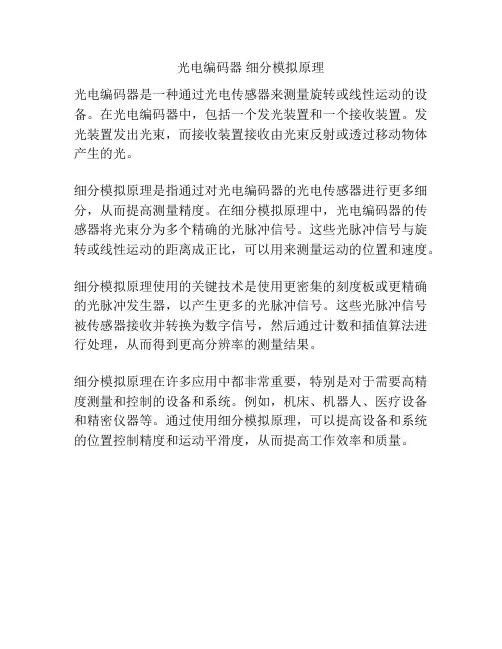

光电编码器细分模拟原理
光电编码器是一种通过光电传感器来测量旋转或线性运动的设备。

在光电编码器中，包括一个发光装置和一个接收装置。

发光装置发出光束，而接收装置接收由光束反射或透过移动物体产生的光。

细分模拟原理是指通过对光电编码器的光电传感器进行更多细分，从而提高测量精度。

在细分模拟原理中，光电编码器的传感器将光束分为多个精确的光脉冲信号。

这些光脉冲信号与旋转或线性运动的距离成正比，可以用来测量运动的位置和速度。

细分模拟原理使用的关键技术是使用更密集的刻度板或更精确的光脉冲发生器，以产生更多的光脉冲信号。

这些光脉冲信号被传感器接收并转换为数字信号，然后通过计数和插值算法进行处理，从而得到更高分辨率的测量结果。

细分模拟原理在许多应用中都非常重要，特别是对于需要高精度测量和控制的设备和系统。

例如，机床、机器人、医疗设备和精密仪器等。

通过使用细分模拟原理，可以提高设备和系统的位置控制精度和运动平滑度，从而提高工作效率和质量。

光电脉冲编码器的工作原理
光电脉冲编码器是一种用于测量位置和运动的设备，它通过光电效应
将机械运动转换为电信号，并以数字信号输出。

它常常被广泛应用在
数控机床、机器人、印刷机、包装机、自动化装置等行业。

光电脉冲编码器的工作原理是利用光电效应将移动、旋转等机械运动
转化为电信号，最终以数字信号输出。

编码器由光电转换器和编码盘
组成。

编码盘通常由透明或不透明的圆盘、线盘或方形盘组成，盘上
刻有等距的黑白线条或黑白点，称之为编码标记。

光电转换器通常由
光电二极管和光敏二极管等组成，将光信号转化为电信号。

当运动物体经过编码器时，光电转换器将光线作为输入信号，探测编
码盘上的编码标记，转化为电信号输出。

同时，测量器将测量过程中
的时间进行一定的分析和计算，得到机械运动的速度、距离和方向等
相关信息，最终将其转化为数字信号，并通过接口输出。

接口输出可
为RS-422, RS-485, TTL等。

与传统的机械式编码器相比，光电脉冲编码器具有高分辨率、稳定性好、可靠性高、精度高等特点。

但同时，它也有一些缺点，如高成本、复杂的安装、易受到光干扰等。

因此在选择使用时，需要考虑实际应
用需求和经济成本。

总之，光电脉冲编码器是一种灵敏度高、精度高、信号稳定、响应速度快的位置测量和运动测量设备，广泛应用于各种机械加工、自动化装置和生产线等领域。

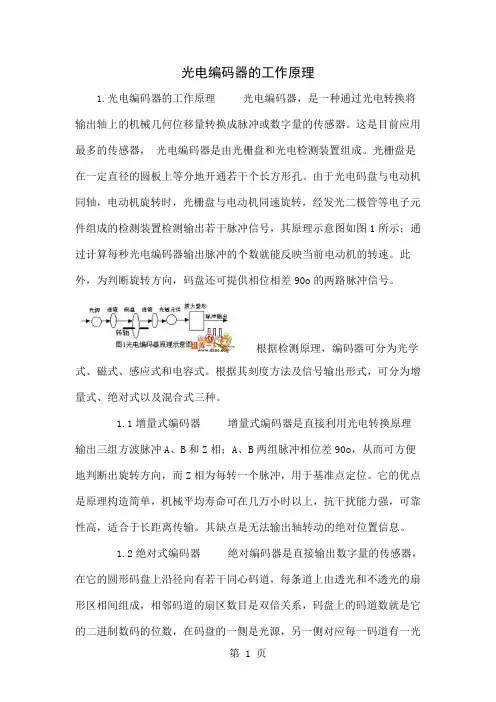

光电编码器的工作原理1.光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90o的两路脉冲信号。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。

显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。

目前国内已有16位的绝对编码器产品。

绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。

绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。

编码器工作原理,光电编码器的工作原理分析关键字：编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:APC增量脉冲编码器:SPC两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。

它分为单路输出和双路输出两种。

技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。

单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。

增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

库伯勒编码器技术手册库伯勒编码器是数字电子设备中常用的一种传感器，用于将旋转或线性运动转换为数字信号。

本手册旨在介绍库伯勒编码器的原理、种类、应用以及安装和调试方法。

I. 原理及分类库伯勒编码器基于光电、电磁或霍尔效应等原理工作。

其中最常见的类型为光电编码器和磁性编码器。

1. 光电编码器光电编码器通过光电传感器和光栅来测量运动。

光栅通常由透明和不透明的标记组成，光电传感器则可以检测到光栅上光线的变化，进而转换为电信号。

光电编码器具有高分辨率、精确度高等优点。

2. 磁性编码器磁性编码器利用磁性材料和传感器来测量运动。

通常由精密的磁性标记和霍尔传感器组成。

磁性编码器具有较高的稳定性和耐用性，适用于恶劣环境条件下的应用。

II. 应用领域库伯勒编码器广泛应用于各个领域，例如：1. 机械加工库伯勒编码器用于CNC机床、车床和磨床等机械加工设备中，用于控制运动的精度和速度。

通过与数控系统的配合，可以实现高精度加工。

2. 机器人技术库伯勒编码器在机器人技术中发挥着重要作用。

它可以精确检测机器人的关节角度和位置，从而实现精确的运动和控制。

3. 自动化系统在自动化系统中，库伯勒编码器用于测量和控制各种设备的位置、速度和加速度。

例如，常用于电梯、输送带、自动门等系统中，确保安全和效率。

4. 医疗设备库伯勒编码器应用于医疗设备中，例如手术机器人、医学成像设备等。

它可以提供精确的位置和运动信息，帮助医生进行精细操作或诊断。

III. 安装与调试正确的安装和调试对于库伯勒编码器的正常运行至关重要。

以下是一些建议和步骤：1. 安装确保库伯勒编码器与被测量的运动装置正确连接，避免摩擦和松动。

根据具体类型选择合适的安装方式，例如夹紧安装、板式安装等。

2. 供电与信号连接库伯勒编码器通常需要外部供电，并通过信号线与控制系统连接。

确保供电电压和信号电平的匹配，并正确连接接线端子。

3. 调试在启动之前进行调试是必要的。

使用示波器或编码器测试设备，检查输出信号的稳定性和准确性。

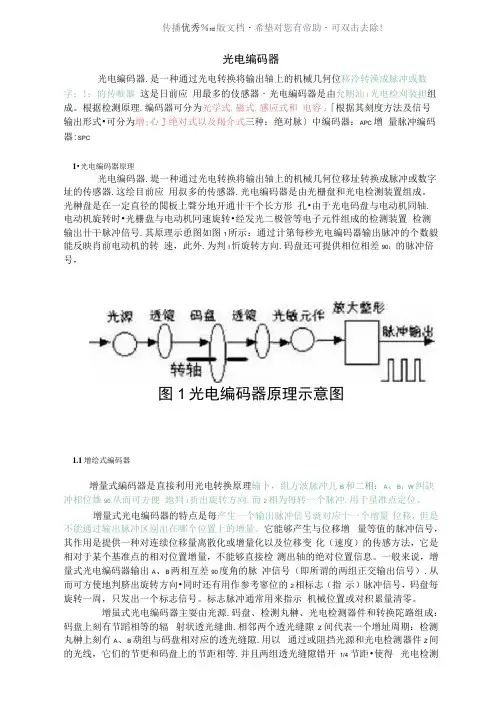

光电编码器光电編码器.是一种通过光电转换将输出轴上的机械几何位移冷转涣成脉冲或数字：!；的传嗾器这是日前应用最多的伎感器・光电編码器是由允刪汕I光电检刈装担组成。

根据检测原理.编码器可分为光学式.磁式.感应式和电容J「根据其刻度方法及信号输出形式•可分为増;心J绝对式以及羯介式三种：绝对脉〕中编码器：APC 增量脉冲编码器:SPC1•光电编码器原理光电编码器.堤一种通过光电转换将输出轴上的机械几何位移址转换成脉冲或数字址的传感器.这绘目前应用叔多的传感器.光电编码器是由光栅盘和光电检测装置组成。

光榊盘是在一定直径的閲板上聲分地开通卄干个长方形孔•由于光电码盘与电动机同轴.电动机旋转时•光栅盘与电动机冋速旋转•经发光二极管等电子元件组成的检测装置检测输岀卄干脉冲倍号.其原理示恿图如图1所示：通过计第每秒光电編码器输出脉冲的个数毅能反映肖前电动机的转速，此外.为判I忻旋转方向.码盘还可提供相位相差90：的脉冲倍号，图1光电编码器原理示意图1.1增绘式編码器增量式編码器是直接利用光电转换原理输卜，组方波脉冲儿B和二相：A、B；W纠訣冲相位雄90.从而可方便地判I折出旋转方向.而2相为每转一个脉冲.用于星准点定位。

增量式光电编码器的特点是毎产生一个输出脉冲信号就对应十一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。

它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。

一般来说，增量式光电编码器输出A、B两相互差90度角的脉冲信号（即所谓的两组正交输出信号）.从而可方使地判脐出旋转方向•同时还有用作参考寥位的2相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。

标志脉冲通常用来指示机械位置或对积累量清零。

增虽式光电编码器主耍由光源.码盘、检测丸榊、光电检测器件和转换陀路组成：码盘上刻有节蹈相等的辐射状透光缝曲.相邻两个透光缝隙Z间代表一个增址周期：检测丸榊上刻冇A、B葫组与码盘相对应的透光缝隙.用以通过或阻挡光源和光电检测器件Z间的光线，它们的节更和码盘上的节距相等.并且两组透光缝隙错开1/4节距•使得光电检测器件输出的信号在相位上相差电度角。

光电编码器的电路原理图详解
 工作原理:当光电编码器的轴转动时A、B两根线都产生脉冲输出,A、B两相脉冲相差90度相位角，由此可测出光电编码器转动方向与电机转速。

如果A相脉冲比B相脉冲超前则光电编码器为正转,否则为反转.Z线为零脉冲线,光电编码器每转一圈产生一个脉冲.主要用作计数。

A线用来测量脉冲个数,B线与A线配合可测量出转动方向.
 N为电机转速
 n=ND测-ND理
 例如:我们车的速度为1.5m/s,轮子的直径220mm，C=D*Pi，电机控制在21.7转/秒,根据伺服系统的指标, 设电机转速为1500转/分,故可求得当。

绝对式光电编码器工作原理一、绝对式光电编码器的定义绝对式光电编码器是一种高精度的旋转位置传感器，它通过光电检测技术将旋转角度转换为数字信号输出。

与增量式光电编码器相比，绝对式光电编码器在断电后仍能保持位置信息，不需要回到原点再次定位。

二、构成要素绝对式光电编码器由旋转部分和固定部分组成。

旋转部分包括主轴、编码盘和LED发射器；固定部分包括接收器和解码芯片。

三、工作原理1. 编码盘编码盘是绝对式光电编码器的核心部件，它由一系列透明和不透明的刻线组成。

当主轴旋转时，刻线会使得LED发射的光线被遮挡或透过，形成一个二进制信号序列。

2. LED发射器LED发射器是将红外或可见光信号发送到编码盘上的设备。

它通常由一个LED灯泡和一个透镜组成，可以产生高强度的照明效果。

3. 接收器接收器是用于接收从编码盘反射回来的光信号的设备。

它通常由一个光电二极管和一个放大器组成，可以将微弱的光信号转换为电信号。

4. 解码芯片解码芯片是用于将从接收器输出的数字信号转换为旋转角度的设备。

它通常由一组逻辑门和寄存器组成，可以实现不同类型的编码方式。

四、编码方式1. 绝对编码绝对编码是指每个位置都有唯一的编码序列，可以直接读取旋转角度。

绝对式光电编码器采用绝对编码方式时，可以实现高精度、快速定位。

2. 增量编码增量编码是指每个位置都有相对于上一个位置的增量值，需要先回到原点再次定位。

增量式光电编码器采用增量编码方式时，可以实现较高分辨率和更低成本。

五、应用领域绝对式光电编码器广泛应用于机床、航空航天、医疗设备等领域中需要高精度测量旋转角度的场合。

例如，数控机床中使用绝对式光电编码器进行工件定位和运动控制；航空航天中使用绝对式光电编码器进行导航和姿态控制；医疗设备中使用绝对式光电编码器进行精确的手术操作。

光电编码器分类及作用光电编码器是一种将位置信息转化为数字信号的装置，由光电传感器和编码盘组成，可以用于测量物体的位置、速度、角度等参数。

根据不同的测量原理和应用领域，光电编码器可以分为几种不同的分类。

下面将介绍几种常见的光电编码器分类及其作用。

一、增量式光电编码器增量式光电编码器是测量物体位置变化的一种常用装置。

它通过将旋转或线性运动转化为光脉冲信号的方式，来测量物体的位置变化和速度。

光电编码器中的编码盘上有一系列的刻线，传感器通过感应这些刻线上的反射光来测量位置变化。

由于编码盘上刻线的数量有限，所以测量范围有一定的上限。

增量式光电编码器特点是测量范围较小，测量精度较高，适用于精密仪器和传感器等领域。

增量式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为电信号。

一般来说，编码盘上的光信号是由两个光栅和一个光电传感器组成的。

光栅上的光线会被编码盘上的刻线阻挡或通过，使得光电传感器能够产生相应的电信号。

根据光电传感器产生的电信号波形和频率变化，可以计算出物体的位置和速度。

增量式光电编码器的作用主要体现在对位置和速度的测量上。

它可以实时监测物体的运动状态，并输出与之相对应的信号，供控制系统进行处理和反馈。

在机械制造、机器人、自动化生产线等领域中，增量式光电编码器被广泛应用于位置控制、速度调节、运动监测等方面。

二、绝对式光电编码器相对于增量式光电编码器，绝对式光电编码器能够直接读取物体的绝对位置信息，不需要通过计数来计算。

它可以在任意位置开始测量，不会因断电或重新启动而丢失数据。

绝对式光电编码器的编码盘上有多条同心圆，每条同心圆上有不同数量或形状的刻线，通过感应这些刻线的反射光来测量绝对位置。

绝对式光电编码器特点是测量范围大，测量精度较高，适用于需要直接读取位置信息的应用场合。

绝对式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为二进制编码，从而得到物体的绝对位置。

编码盘上的光信号是由多个光栅和光电传感器组成的，每个光栅上的刻线数量和排列方式都不同，对应不同的二进制编码。

雷达光电编码器工作原理
光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理是：通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90°的2个通道的光码输出，根据双通道光码的状态变化确定电机的转向。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式3种。

增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两
组脉冲相位差90°，从而可方便地判定出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

其缺点是无法输出轴转动的绝对位置信息。

请注意，雷达光电编码器可能是一种特定类型或应用的光电编码器，其工作原理可能与上述描述相似，但具体实现可能会有所不同。

如需更详细的信息，建议查阅相关的专业资料或咨询相关领域的专家。

光电编码器的工作原理光电编码器是一种常见的位置、速度传感器，广泛应用于工业自动化、机器人、数控机床、电动机控制等领域。

它通过光电传感器和编码盘相互作用，将物理位移转换为数字信号输出。

本文将介绍光电编码器的工作原理，包括构成、工作方式、输出信号等方面。

一、光电编码器的构成光电编码器主要由光电传感器和编码盘两部分组成。

光电传感器一般采用光电二极管或光电三极管，它们能够将光信号转换为电信号。

编码盘则是一种特殊的圆盘，通常由透明和不透明的区域组成，它们按照一定的规律分布在盘上。

光电传感器和编码盘之间相互作用，通过光电信号的变化记录物理位移的变化。

二、光电编码器的工作方式光电编码器的工作方式一般分为两种：增量式和绝对式。

增量式光电编码器能够实时测量物体的运动状态，它将编码盘的运动转换为脉冲信号输出，脉冲数与物体的运动距离成正比。

绝对式光电编码器则能够精确地测量物体的位置，它将编码盘的位置信息转换为二进制编码输出，每个编码对应一个确定的位置。

增量式光电编码器的工作原理如下：编码盘在光电传感器的作用下旋转，透明和不透明的区域交替通过传感器的光电二极管或光电三极管，产生脉冲信号输出。

脉冲数与编码盘旋转的角度成正比，一般为360个或更多。

通过计数器或微处理器可以实时测量物体的位移、速度和加速度等参数。

绝对式光电编码器的工作原理如下：编码盘上的编码器将位置信息转换为二进制编码，每个编码对应一个确定的位置。

当编码盘旋转时，光电传感器能够读取编码器的信息，并将其转换为数字信号输出。

由于每个位置对应一个唯一的编码，因此绝对式光电编码器能够精确地测量物体的位置，而不需要像增量式光电编码器那样进行计数。

三、光电编码器的输出信号光电编码器的输出信号一般为数字信号，常见的有脉冲信号和二进制编码信号。

脉冲信号是增量式光电编码器的输出信号，它是由编码盘旋转产生的脉冲信号组成，每个脉冲代表编码盘旋转的一个角度。

二进制编码信号是绝对式光电编码器的输出信号，它是由编码盘上的编码器转换为二进制编码输出的，每个编码代表编码盘的一个位置。

光电编码器光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

绝对脉冲编码器:APC增量脉冲编码器:SPC？1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90°的脉冲信号。

增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。

它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。

一般来说，增量式光电编码器输出A、B两相互差90度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。

同时还有用作参考零位的Z相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。

标志脉冲通常用来指示机械位置或对积累量清零。

增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。

码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线。

简述增量式光电编码器的工作原理
增量式光电编码器是一种常用的非接触式测量设备，它通过感应光电传感器接收到的光电信号来测量物体的位置、运动速度和方向等参数。

其工作原理可以分为两个方面来描述：光电信号产生和信号处理。

光电信号产生方面：增量式光电编码器通常由光电传感器和转动的编码盘组成。

编码盘上有一定的结构，如脉冲孔、光栅带等。

当编码盘转动时，光电传感器会感应到被物体穿越或反射的光线，并产生光电信号。

光电信号的产生一般是通过光电二极管或光电三极管来实现，这些光电器件可以将光信号转换为电信号。

信号处理方面：光电信号产生后，需要进行信号处理以获得有用的测量信息。

这一过程一般由计数器或称为脉冲计数器来完成。

计数器会记录光电信号的上升沿或下降沿的个数，从而确定物体所处的位置或运动速度。

通常，计数器会编码为数字信号输出，便于人们读取和使用。

总结：增量式光电编码器的工作原理就是通过光电传感器感应到编码盘上的光信号，将光信号转换为电信号，并通过计数器进行信号处理从而获得有用的测量信息。

它具有非接触式、精度高、可靠性好等特点，广泛应用于机械设备、自动化系统、位置测量等领域。

增量式光电编码器的工作原理
增量式光电编码器是一种常见的位置测量设备，它通过光电传感器和编码盘来测量旋转或线性运动的位置。

它的工作原理基于光电效应和编码原理。

光电编码器由光电传感器和编码盘两部分组成。

编码盘通常由透明的圆盘或条形码组成，在圆盘或条形码上有一定数量的刻度或孔，每个刻度或孔代表一个位置。

光电传感器则是一种能够转换光信号为电信号的传感器，通常由光电二极管和光敏二极管组成。

当编码盘旋转或线性运动时，光电传感器会感知到光信号的变化。

当光线穿过编码盘上的刻度或孔时，光电传感器会产生一个电信号。

这个电信号的频率和相位变化与编码盘的位置变化成正比，可以通过计数器或微处理器来测量和计算。

增量式光电编码器还可以通过增量式编码盘来测量速度和方向。

增量式编码盘通常由两个光电传感器和一个编码盘组成。

编码盘上的刻度或孔被分成两组，每组刻度或孔之间相隔一定的角度。

当编码盘旋转时，两个光电传感器会产生两个正弦波信号，这些信号的相位差可以用来测量转动方向。

信号的频率与速度成正比。

总之，增量式光电编码器是一种精确测量位置和速度的设备，它的工作原理基于光电效应和编码原理。

它可以广泛应用于机械、自动化、机器人等领域。

光电旋转编码器的工作原理
光电旋转编码器是一种基于光电传感技术的测量装置，用于测量旋转运动的角度和位置。

其工作原理如下：
1. 光源：通常使用红外光源作为光源。

光源向编码器上的旋转部件发出光束。

2. 光读取器：光读取器由一个或多个光电传感器组成，用于检测从旋转部件上反射回来的光束。

3. 光栅片：旋转部件通常带有一个光栅片，光栅片上有一系列等间隔的透明和不透明区域，形
成光学编码。

4. 电信号输出：当旋转部件转动时，光栅片会使光束从光读取器中逐个接收。

根据透明和不透
明区域的变化，光读取器将输出相应的脉冲信号。

5. 信号处理：编码器的接收电路将脉冲信号转换为数字信号，并进行信号处理，得到角度或位
置等测量结果。

光电旋转编码器的工作原理基于光的透明和不透明区域的变化，通过测量光栅片的旋转角度或
位置来确定旋转部件的位置。

由于光电传感器的高精度和快速响应，光电旋转编码器被广泛应
用于机械、自动化和测量领域。
