矿体边界线圈定

  • 格式：doc
  • 大小：127.00 KB
  • 文档页数：6

矿体边界线的圈定 一、设计目的 通过本设计，进一步了解矿产工业指标的含义、功能和重要意义，掌握根据工业指标合理圈定矿体的方法与程序。 二、设计要求 根据矿产工业指标，在第Ⅱ勘查线剖面图（附图1）上圈定矿体并划分出经济资源量和边际经济资源量。 三、方法原理 圈定矿体就是要确定矿体的边界线，按照边界线的性质常分为经济资源量和边际经济资源量界线、资源/储量等级边界线、矿石类型和品级边界线等。本次设计圈定的是经济资源量和边际经储量边界线。 经济资源量边界线，亦称可采边界线，它是根据最低工业品位和最小可采厚度或最低工业米百分值等矿产工业指标所圈定出来的矿体边界线，由此边界线圈定的矿产资源/储量为经济的。 边际经济资源量边界线，它是根据边界品位圈定的矿体边界线，由此边界线圈定的矿产资源/储量，由于未能满足最低工业品位或最小可采厚度或最低工业米百分值等矿产工业指标的要求，为边际经济资源量。 矿体边界线的圈定，一般是在平面图、剖面图或投影图上进行的。根据原始地质编录和化学分析资料，以工业指标为标准，结合矿体地质特征、勘查工程间距及见矿情况等方面因素，全面考虑进行的。先在单个工程内圈定矿体，然后再根据全部见矿工程，在剖面图、中段地质图或纵投影图上沿矿体走向和倾斜方向圈定与连接矿体的各种边界线。具体方法详见教学PPT。 四、设计步骤 1.熟悉设计资料，了解矿床地质特征及矿床勘查工程情况，尤其是相邻勘查线矿体圈定的情况。 2.熟悉该矿床所采用的矿产工业指标（表1-1）及矿体圈定的具体要求。 3.单个工程中矿体边界的确定（表1-2） （1）根据工业指标中的边界品位，确定单个工程中矿体的上下界线点，也就是矿与非矿分界点。 （2）根据工业指标中的最大夹石厚度（夹石剔除厚度），处理单个工程中两见矿段之间小于边界品位的样品（提示：若其厚度等于或小于最大夹石厚度的不用剔除，参加资源/储量计算；若其厚度大于最大夹石厚度的应剔除作为夹石，即无矿的天窗，不能参加矿产资源/储量估算）。 （3）根据工业指标中的最低工业品位和最小可采厚度，确定经济资源量和边际经济资源量（提示：用表1-2，计算各个工程中的矿体的平均品位和厚度，将大于最低工业品位且大于最小可采厚度的部分划为经济资源量，其余的划为边际经济资源量）。 4.剖面上矿体边界线的圈定 1）见矿产勘查工程之间矿体边界线的连接。首先将已确定的相邻勘查工程中矿体上下盘界点依次用直线相连接，即得到矿体的边界线；然后将已确定的相邻勘查工程中经济资源量的界点依次用直线相连接，即得到矿体经济资源量的边界线。 2）矿体内插。如果相邻两个工程一个见到工业矿体，而另一个虽然见到矿化，但未达到工业要求，此时，经济的矿体的尖灭点必定在两个工程之间，可分两种情况处理。 （1）当矿体的厚度或品位呈规律性变化时，可采用厚度或品位的内插法或自然尖灭法求得最低可采厚度，或最低工业品位的空间位置并加以连接。 （2）当矿体的厚度或品位的变化无规律可循时，可以两工程间距的中点，作为工业矿体边界线的位置。 3）矿体外推。如果一个工程见矿，而另一个工程未见矿，或外面没有工程控制，这时应进行矿体边界线的外推，前者称为有限外推，后者称为无限外推，具体外推可分3种情况处理。 （1）根据矿体变化的趋势，用自然尖灭法处理。 （2）根据勘查工程的间距，外推1/2、1/3或1/4尖灭处理。 （3）根据地质构造特征进行外推处理。 表1-1某矽卡岩矿床的工业指标 矿种 边界品位（％） 最低工业品位（％） 最小可采厚度（m） 最大夹石厚度（m） 铜矿 O.3 O.5 l 2 五、设计资料 某矽卡岩型铜矿床经过正规的勘查工作，作出了一系列的勘查线剖面图，对矿体已有相当程度的了解。矿体产于闪长岩与石灰岩接触带的矽卡岩中。由闪长岩向外依次为：含磁铁矿及少量黄铜矿的矽卡岩、铜矿体、含黄铁矿及少量黄铜矿的矽卡岩、纯矽卡岩（主要由石榴石组成）、大理岩、石灰岩。铜矿体呈透镜状。矿石中除石榴石等矽卡岩矿物外，主要金属矿物为磁铁矿、黄铜矿、黄铁矿等。黄铜矿主要是浸染状分布，品位在各部分不均匀，在矿体内有贫矿夹层，向边缘亦为逐渐过渡。氧化带之淋失现象不显著，铁帽发育，矿床属第Ⅲ勘查类型。勘查线间距100m，勘查线上钻孔间距为60m，要求较高级储量的地段已用坑道检查。该矿床的第Ⅱ勘查线剖面如附图1所示。钻孔及坑道的品位资料如表1-2所列，矿石体重3.5t/m3。 表1-2 第Ⅱ勘查线工程取样分析结果及参数计算表 工程及 编号 样品号 样品长度 （m） 分析结果 （Cu％） 样品长度与 分析结果 乘积总和 该工程矿 体视厚度 （m） 该工程矿体 平均品位 （Cu％） 资源量经济 意义分类

TC2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 O.90 O.85 1.05 1.20 1.15 0.95 O.85 1.10 1.05 O.95 O.95 O.80 1.20 1.10 1.05 O.85 1.10 1.05 O.90 O.95 1.OO 1.05 O.95 O.90 1.10 1.20 1.OO O.90 O.08 O.10 O.13 O.11 O.17 O.09 O.15 O.07 O.06 O.04 O.18 O.13 O.10 O.25 O.21 O.13 0.17 0.21 O.23 O.17 O.25 O.32 O.34 0.41 O.39 O.54 0.61 O.47 表1-2（续1） 工程及编号 样品号 样品长度（m） 分析结果 （Cu％） 样品长度与 分析结果 乘积总和 该工程矿 体视厚度 （m） 该工程矿体 平均品位 （Cu％） 资源量经济 意义分类

TC2 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 O.95 0.70 O.60 O.90 O.90 O.85 O.90 1.OO 1.10 1.10 1.OO O.90 O.90 1.OO 1.10 1.20 1.10 1.00 O.90 1.10 1.OO 1.OO O.90 O.95 1.15 O.90 1.10 1.10 O.95 O.85 1.10 1.OO 1.05 0.85 1.15 O.95 1.05 O.90 1.10 1.05 O.85 O.71 O.95 0.66 O.81 O.76 O.54 O.67 O.47 O.54 O.55 O.60 O.71 O.65 O.47 O.49 O.71 O.73 O.45 O.51 0.37 O.37 O.33 0.25 O.23 O.21 O.24 O.18 O.09 O.11 O.14 O.10 O.09 O.15 O.05 0.14 O.15 0.07 O.06 O.12 O.09 O.12 表1-2（续2） 工程及 编号 样品号 样品长度 （m） 分析结果 （Cu％） 样品长度与 分析结果 乘积总和 该工程矿 体视厚度 （m） 该工程矿体 平均品位 （cu％） 资源量经济 意义分类

TC2 70 71 72 73 1.15 O.90 1.10 O.90 0.08 O.07 O.05 O.03

Ⅱ-ZKl 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 1.OO 1.05 0.95 O.85 1.20 O.95 O.90 1.10 0.15 O.95 O.90 O.90 1.10 1.05 O.95 1.10 1.20 1.10 O.95 O.85 O.80 1.05 O.90 1.10 O.90 O.80 1.OO O.90 1.OO 1.15 O.85 1.OO O.11 O.07 O.17 O.13 O.12 O.21 O.21 0.19 0.24 O.28 O.31 O.45 O.57 O.78 O.95 O.84 O.51 O.27 O.59 O.67 O.61 O.57 O.27 O.26 O.55 0.61 O.39 O.1l 0.09 O.07 O.05 O.06

Ⅱ-ZK2 106 107 108 109 110 0.95 0.90 1.00 1.15 1.10 O.09 O.15 O.12 0.25 O.27 表1-2（续3） 工程及 编号 样品号 样品长度（m） 分析结果 （Cu％） 样品长度与 分析结果 乘积总和 该工程矿 体视厚度 （m） 该工程矿体 平均品位 （Cu％） 资源量经济 意义分类

Ⅱ-ZK2 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 1.05 1.OO O.95 O.90 1.10 1.05 0.90 1.10 1.10 O.90 O.85 1.20 1.OO 1.10 O.95 0.95 O.80 1.10 1.10 O.90 1.05 O.95 1.10 1.OO O.95 1.OO 1.05 0.41 O.20 O.23 O.17 O.14 O.24 O.25 O.24 O.37 O.49 O.58 0.97 O.88 O.91 O.16 O.96 O.71 O.54 O.40 0.29 0.24 0.21 O.19 O.16 O.13 O.10 O.09

表1-3 第Ⅱ勘查线部分工程参数表 工程号 起始样号 终止样号 样品长度与 分析结果乘积 总和 该工程矿体 视厚度 （m） 该工程矿体平 均品位 （Cu％）

资源量经济

意义分类

Ⅱ-ZK3 146 148 1.074 3.10 O.346 边际经济的 155 169 8.950 14.90 0.60l 经济的

Ⅱ-ZK4 179 179 O.5225 O.95 O.550 边际经济的 190 192 1.871 3.05 0.613 经济的

CD2 213 216 1.506 4.OO O.376 边际经济的 233 250 13.364 18.OO O.742 经济的

合集下载

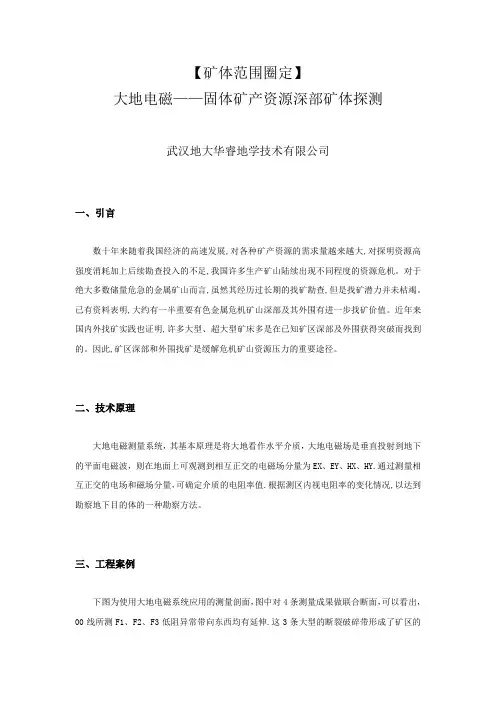

【矿体范围圈定】{大地电磁}固体矿产资源深部矿体探测

【矿体范围圈定】{大地电磁}固体矿产资源深部矿体探测

【矿体范围圈定】大地电磁——固体矿产资源深部矿体探测武汉地大华睿地学技术有限公司一、引言数十年来随着我国经济的高速发展,对各种矿产资源的需求量越来越大,对探明资源高强度消耗加上后续勘查投入的不足,我国许多生产矿山陆续出现不同程度的资源危机。

对于绝大多数储量危急的金属矿山而言,虽然其经历过长期的找矿勘查,但是找矿潜力并未枯竭。

已有资料表明,大约有一半重要有色金属危机矿山深部及其外围有进一步找矿价值。

近年来国内外找矿实践也证明,许多大型、超大型矿床多是在已知矿区深部及外围获得突破而找到的。

因此,矿区深部和外围找矿是缓解危机矿山资源压力的重要途径。

二、技术原理大地电磁测量系统，其基本原理是将大地看作水平介质，大地电磁场是垂直投射到地下的平面电磁波，则在地面上可观测到相互正交的电磁场分量为EX、EY、HX、HY.通过测量相互正交的电场和磁场分量，可确定介质的电阻率值.根据测区内视电阻率的变化情况,以达到勘察地下目的体的一种勘察方法。

三、工程案例下图为使用大地电磁系统应用的测量剖面，图中对4条测量成果做联合断面，可以看出，00线所测F1、F2、F3低阻异常带向东西均有延伸.这3条大型的断裂破碎带形成了矿区的控矿构造，带内岩石破碎，矿化作用均产于受构造应力作用产生蚀变破碎的围岩地层中，在断裂破碎带边部与围岩接触部位和带内均有可能成矿.从后期施工的ZK0013和ZK6405钻孔验证结果看，基本上证实了这一推断.矿化体均产于低阻带内或接触部位电阻率变化梯度带上，岩石成分为凝灰岩，主要矿化类型为黄铁矿化、闪锌矿化.图2 大地电磁测量联合断面四、推荐仪器大地电磁仪的技术指标：频率范围：10Hz-100KHz发射机：代垂直天线线圈的TxIM2型发射机频率：500Hz-70KHz冲量：400Amp-m2天线尺寸：2个4m2的垂直叉线圈电源：12V，60Ah电瓶电极：4个BE-26型带缓冲器的有效高频偶极子以及4个SSE不锈钢电极，26m电缆。

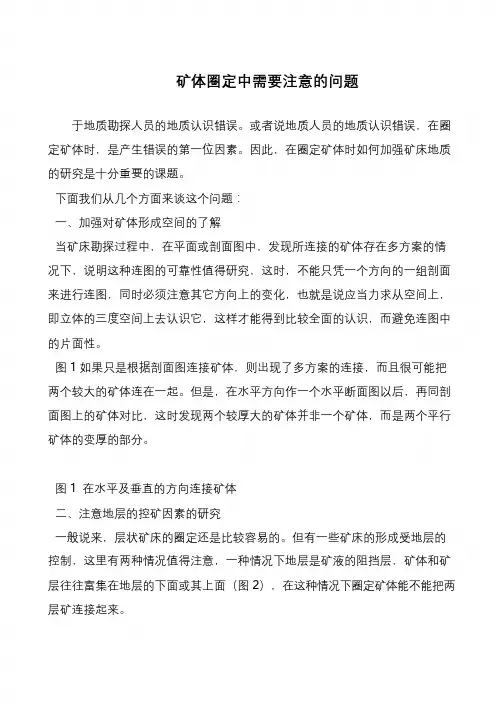

矿体圈定中需要注意的问题
