建筑工程制图与识图第1阶段测试题1b

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

《建筑工程识图与CAD》习题一及答案一.填空题（1ˊ×15=15′）1.工程图样中地投影方法可分为 . .2.在三投影面体系中,按直线与投影面之间地相对位置不同可分为 . 和 .3.平面体地投影实质上是 . 和地投影集合. 4．组合体按组合特点分为：__________.__________.__________.5．房屋施工图按专业不同分为： . . . .二.单项选择（2ˊ×10=20′）1．汉字地高度应不小于（）.A．2.5mm B.1.8mm C.3.5mm D.1.5mm2.物体在水平投影面上反映地方向是（）.A.上下.左右B.前后.左右C.上下.前后D.上下.左右3.剖切符号中剖切位置线地长度为（）.A.6～10mmB.4～6mmC.5～8mmD.3～6mm4.表示为（）.A.号轴线之后地第三根附加轴线；B.A号轴线之前地第三根附加轴线；C.0A号轴线之后地第三根附加轴线；D.0A号轴线之前地第三根附加轴线；5.表示房屋内部地结构形式.屋面形状.分层情况.各部分地竖向联系.材料及高度等地图样,称为（）.A.外墙身详图B.建筑剖面图C.楼梯结构剖面图D.楼梯剖面图6.雨篷是建筑物上重要地附属构件,一般在（）平面图上予以表示. A．顶层 B．中间层 C．二层 D．首层7.建筑剖面图及其详图中注写地标高为（）.A.建筑标高B.室内标高C.结构标高D.室外标高8.在建筑总平面图地常用图例中,对于新建建筑物外形用（）表示.A.细实线B.中虚线C.粗实线D.点划线9.楼梯中间层平面图地剖切位置,是在该层（）地任意位置处,各层被切地梯段用一根45°地折断线表示.A.往上走地第一梯段（休息平台下）B.往上走地第二梯段（休息平台上）C.建筑平面图D.建筑剖面图10.定位轴线应用（）绘制.A．中粗实线 B．细实线C．虚线 D．细点划线三.多项选择题（3ˊ×4=12′）1.投影面垂直面有三种不同情况,其中说法正确地有（）.A．垂直于H面,倾斜于V面和W面B．垂直于H面,平行于V面和W面C．垂直于V面,倾斜于H面和W面D．垂直于V面,平行于H面和W面2.下列构造中,应在外墙身墙脚构造中表示地有（）.A．散水B．防潮层C．泛水D．踢脚E．一层地面3．在建筑工程图样上,尺寸地组成包括（）.A．尺寸界线 B．尺寸线 C．尺寸起止符号D．尺寸大小 E．尺寸数字4．建筑施工图地图样通常包括（）.A．首页和总平面图 B．建筑平面图 C．建筑立面图D．建筑剖面图 E．建筑详图四.判断题（1ˊ×4=4′）1.正面斜二测Y轴地轴向变形系数为1 . （）2.无论采用何种比例作图,图形上标注地尺寸必须是物体地实际尺寸.（）3.一般房屋中把反映建筑物主要出入口地立面图称为正立面.（）4.A1图纸幅面地尺寸规格是420×630mm. （）5.剖面图中被剖切到地轮廓线用中粗实线表示. （）五.应用题：（48′）1.根据两面视图补画第三面视图并画出正等测轴测图（15′）（侧面投影7分,轴测图8分）2.绘出下面构件地1-1和2-2断面图（10′）.（1-1断面图4分,2-2断面图6分）3.读图,完成下列填空（23′）（1）该平面图为_____________层平面图.建筑平面图是用一个假想地剖切平面沿略高于 ____________地位置剖切房屋后,移去上面部分,将剩余部分向水平面做正投影所得地水平剖面图.A．窗顶 B．窗台 C．踢脚 D．地面（2）该住宅客厅处室内地面标高为____________,室外为____________,厨房.卫生间前室地面比卧室低 .大门入口处设台阶,下级.（3）房屋地定位轴线均通过墙体中心线,横向定位轴线从____________至____________,纵向定位轴线从____________至____________.（4）该建筑东西向总长____________,南北向总长____________.卧室地开间尺寸为____________,进深尺寸为____________（外墙厚度240mm）.（5）试一一列举该图所显示地门有____________.____________. .M4（1）（请标注门地数量）；窗C5地洞口宽为____________,C2地数量为____________；另外还有门连窗___________,其开启方向为 (向内或向外).（6）A-A.B-B分别为剖面图地剖切位置,其中A-A剖面图地剖视方向为 ,在设计中,剖切位置一般选在____________ 地位置.《建筑工程识图与CAD》习题一答案：一.填空题1.中心投影.平行投影2.投影面平行线.投影面垂直线.一般位置直线3.点.线.面4.曡加式.切割式.混合式5.建筑施工图.结构施工图.设备施工图.装饰施工图二.单纯选题1.C2.B3.A4.B5.B6. C7.A8.C9.A. 10.D三.多选题1.AC2.ABDE3.ABCE4.ABCDE.四.判断题1.×2.√3.√4.×5.×五.综合题1.2..3.（1）一.B.（2）-0.360M. -0.450M. 0.05M. 三.（3）1. 8. A.J.（4）15840mm . .14340mm. 3900mm. 3300mm. 240mm. （5）M1（4）.M2（2）.M3（2）.1800mm.4.MC-1.向外（6）向左.楼梯间并通过门窗洞口。

b
AB是一般位置直
b"
X
O
YH
Yw
Z
a'
b'
b"
a"
a
b
AB是水平线
X
O
YH
Yw
b'
b
a
a'
a"
b"
AB是一般位置直线
X
O
YH
Yw
b'
b
a
a'
a"
b"
AB是正平线
X
O
YH
Yw
Z
a'
b'
a
b
a"
b"
AB是侧平线
X
O
YH
Yw
a'
k'
b'
a
k
b
a"
b"
k"
结论：K不在直线上。
方法一：
X
O
YH
Yw
1.1 根据直观图找投影
目 录
1.3点的投影
在立体的三面投影上标出点的第三投影
a'
d
a
b
e'
1.3点的投影
X
O
YH
Yw
Z
a'
a
b"
b'
c
c'
e
e"
d'
d"
a"
b
c"
d
e"
3、已知A、B、C三点的各一投影a、b‘、c“，且Bb’=10，Aa=20，Cc"=5。完 成各点的三面投影，并用直线连接各面投影。

建筑工程制图与识图试卷（一）一、填空：(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。

3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分，共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。

（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）（1）画出砖及混凝土图例。

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

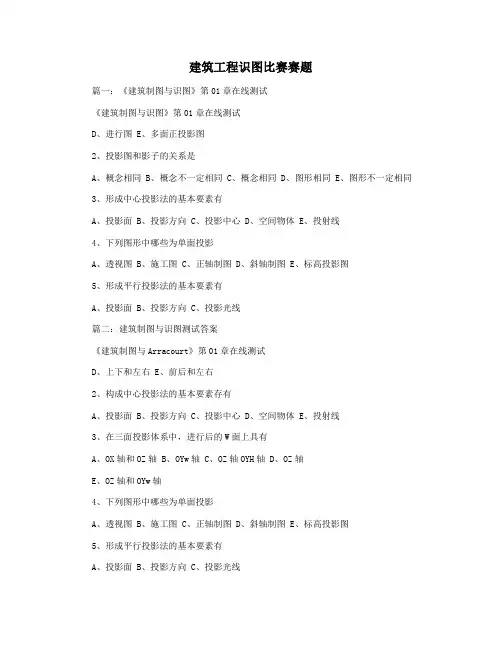

建筑工程识图比赛赛题篇一：《建筑制图与识图》第01章在线测试《建筑制图与识图》第01章在线测试D、进行图E、多面正投影图2、投影图和影子的关系是A、概念相同B、概念不一定相同C、概念相同D、图形相同E、图形不一定相同3、形成中心投影法的基本要素有A、投影面B、投影方向C、投影中心D、空间物体E、投射线4、下列图形中哪些为单面投影A、透视图B、施工图C、正轴制图D、斜轴制图E、标高投影图5、形成平行投影法的基本要素有A、投影面B、投影方向C、投影光线篇二：建筑制图与识图测试答案《建筑制图与Arracourt》第01章在线测试D、上下和左右E、前后和左右2、构成中心投影法的基本要素存有A、投影面B、投影方向C、投影中心D、空间物体E、投射线3、在三面投影体系中，进行后的W面上具有A、OX轴和OZ轴B、OYw轴C、OZ轴OYH轴D、OZ轴E、OZ轴和OYw轴4、下列图形中哪些为单面投影A、透视图B、施工图C、正轴制图D、斜轴制图E、标高投影图5、形成平行投影法的基本要素有A、投影面B、投影方向C、投影光线《建筑制图与识图》第02章在线测试A、l＞L(两水平线距离实长) C、1＜LB、1＝L D、1＜L或l＞L4、谋点K至直线AB的'距离实长，直线AB在投影体系处在什么边线时就可以轻易从投影图上量挑实长A、直线AB为一般位置时 C、直线AB为水平线时B、直线AB为也已垂线时 D、直线AB为海峰线时5、过点作水平线平行已知平面，能作几条水平线？A、2 C、无数B、1 D、6第二题、多项选择题（每题2分后，5道题共10分后）1、在三面投影体系中，若点A至少有两面投影重合，则点A在投影体系中的位置是A、点A在空间B、点A在H面上C、点A在投影轴上D、点A在V面上E、点A在投影原点2、能作出相交于两条直线的水平线有A、两条通常边线直线B、一条一般位置直线，一条铅垂线C、不在同一水平面的两条正垂线D、一条一般位置直线，一条正平线E、不在同一水平面的两条侧垂线3、在侧平面内能挑哪些线A、一般位置直线B、正垂线C、两端垂线D、两端平线E、水平线4、过铅垂线能作哪些平面A、冬至点面B、通常边线平面C、水平面D、两端垂面E、两端平面5、包含侧垂线能确定哪些位置的平面A、水平面B、通常边线平面C、正平面D、两端垂面E、两端平面。

建筑制图与识图阶段性考试试题1．工程图纸一般是采用（）原理绘制。

A、中心投影法B、平行投影法C、斜投影法D、正投影法(正确答案)2.结构布置图常用的比例为（）。

A．1:200,1:500,1:1000B．1:5,1:10,1: 20C．1:50,1:100,1:200(正确答案)D．1:10,1:20,1:503. 粗实线一般用途为（）。

A、可见轮廓线B、主要可见轮廓线(正确答案)C、不可见轮廓线D、图例线4．在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、B/ 2C、2/A(正确答案)D、2/B5．定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、10(正确答案)B、 12C、5D、141 、给水排水工程包括______和______。

空1答案：给水工程空2答案：排水工程2 、建筑电气照明施工图包括______和______；弱电系统工程施工图包括______、______、______、______。

空1答案：动力及照明平面图空2答案：电气配电系统图空3答案：弱电平面图空4答案：通信电话空5答案：有线电话空6答案：楼寓对讲呼叫系统图3 、标高有______和______两种。

空1答案：相对标高空2答案：绝对标高4 、建筑工程图由于专业分工的不同，分为______、______和______。

空1答案：建筑施工图空2答案：结构施工图空3答案：设备施工图5 、指北针圆的直径宜为______，用细实线绘制。

空1答案：24mm6 、在建筑平面中，水平方向定位轴线编号采用______从左至右依次编写；竖向定位轴线编号应用______从上至下顺序编写。

空1答案：阿拉伯数字空2答案：大写拉丁字母8 、民用建筑一般由______、______、______、______、______、______等六大部分组成。

空1答案：基础空2答案：墙或(柱)空3答案：楼(地)面空4答案：屋顶空5答案：楼梯空6答案：门窗9、房屋建筑按用途的不同可以分为______、______、______。

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

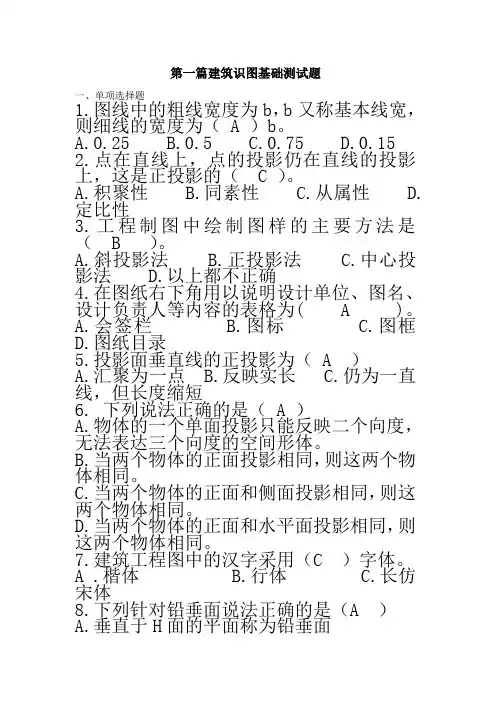

第一篇建筑识图基础测试题一、单项选择题1.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（ A ）b。

A.0.25B.0.5C.0.75D.0.152.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。

A.积聚性B.同素性C.从属性D.定比性3.工程制图中绘制图样的主要方法是（ B ）。

A.斜投影法B.正投影法C.中心投影法D.以上都不正确4.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( A )。

A.会签栏B.图标C.图框D.图纸目录5.投影面垂直线的正投影为（ A ）A.汇聚为一点B.反映实长C.仍为一直线，但长度缩短6. 下列说法正确的是（ A ）A.物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。

B.当两个物体的正面投影相同，则这两个物体相同。

C.当两个物体的正面和侧面投影相同，则这两个物体相同。

D.当两个物体的正面和水平面投影相同，则这两个物体相同。

7.建筑工程图中的汉字采用（C ）字体。

A .楷体 B.行体 C.长仿宋体8.下列针对铅垂面说法正确的是（A ）A.垂直于H面的平面称为铅垂面B.垂直于H面与V、W面倾斜的平面称为铅垂面C.铅垂面可平行于V面D.铅垂面可垂直于V面9.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( A )。

A.标志尺寸B.构造尺寸C.实际尺寸D.精确尺寸10.下列说法正确的是（ A ）A.物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B.当两个物体的正面投影相同，则这两个物体相同C.当两个物体的正面和侧面投影相同，则这两个物体相同D.当两个物体的正面和水平面投影相同，则这两个物体相同11.下列三角形图形中，属直角三角形的为( )。

12.某直线的水平面投影反映实长，该直线为( A )。

A.水平线B.正平线C.铅垂线 D.侧平线13.某三边形图形与V 面倾斜，该平面的V面投影为( B )。

建筑工程制图与识图试卷（一)一、填空：（6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位;标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局，包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定:总平面图的常用比例应为1:500，1：1000， 1:2000。

3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示，高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图,主要用来表达房屋的长度,高度，层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中.二、简答题:（2小题×10分，共20分）1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题（2小题×3分,共6分)已知立体的主、俯视图，判断( a）、（b)、（c）、（d)四个左视图，哪一个是正确的. （ )（）四、作图题（3小题共44分)1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

（12分)2。

已知组合形体的正立面图和左侧立面图，试作1—1断面图和2-2剖面图（12分)3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成： (20分）（1)画出砖及混凝土图例.（2）注出大放脚高度。

建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 建筑制图中，用于表示建筑物高度的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：B3. 建筑制图中，表示建筑物内部结构的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：D4. 建筑制图中，用于表示建筑物外观的图是：A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，尺寸标注的起点线通常用：A. 点划线B. 虚线C. 细实线D. 粗实线答案：A6. 建筑制图中，表示建筑物轴线的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：D7. 在建筑制图中，表示建筑物内部墙体的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：C8. 建筑制图中，表示建筑物内部门窗位置的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B9. 在建筑制图中，表示建筑物内部楼梯的线是：B. 虚线C. 细实线D. 粗实线答案：C10. 建筑制图中，表示建筑物内部管道的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B二、填空题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是______。

答案：剖面图2. 在建筑制图中，尺寸标注的起点线通常用______。

答案：点划线3. 建筑制图中，表示建筑物轴线的线是______。

答案：粗实线4. 建筑制图中，表示建筑物内部墙体的线是______。

答案：细实线5. 在建筑制图中，表示建筑物内部门窗位置的线是______。

答案：虚线6. 建筑制图中，表示建筑物内部楼梯的线是______。

答案：细实线7. 建筑制图中，表示建筑物内部管道的线是______。

答案：虚线8. 在建筑制图中，用于表示建筑物外观的图是______。

答案：立面图9. 建筑制图中，用于表示建筑物高度的图是______。

第1次作业一、单项选择题(本大题共30分，共15小题，每小题2分)1.施工图中的标高数字以()为单位。

A.毫米B.厘米C.米2.平行于II面且倾斜于另两个投影面的直线叫做()oA.水平线B.正平线C.侧平线3.平行投影法中的投影线()oA.相互平行B.相交于一点C.相交于若干点4.直线的正投影不可能为()oA.点B.直线C.平面5.特殊位置平面不包括()于投影面的平面。

A.平行B.垂直C.倾斜6.图纸的大小规格称为()。

A.图幅B.图标C.图框7.判别两侧垂面是否平行，只需检查它们的()是否相互平行。

A.H投影B.V投影C.W投影8.标注尺寸时，()应与被标注长度垂直。

A.尺寸界线B.尺寸线C.尺寸起止符号9.垂直于H面的直线叫做()oA.垂直线B.水垂线C.铅垂线10.在三面正投影体系中，一般位置直线在()个投影面上的投影反映实长。

A. 2B. 1C.011.已知空间点有至少一个投影属于直线的同面投影，则该点()属于该直线。

A.必定B.不一定C.一定不12.平面截割圆柱，若截平面平行于圆柱轴线，截交线为（）。

A.矩形B.圆C.椭圆13.在三面正投影体系中，投影面平行线在（）个投影面上的投影反映实长。

A. 1B. 2C. 314.在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

A. 2B. 1C.015.可以直接利用图样现成的轮廓线来替代的是（）。

A.尺寸线B.尺寸界C.尺寸起止符号二、判断题（本大题共10分，共10小题，每小题1分）1.只要两直线的两组同面投影相互平行即可判定该二直线在空间相互平行。

（）2.直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。

（）3.相互平行的图线间距不宜小于中粗线宽度。

（）4.若二直线的同面投影相交，则它们在空间也必然相交。

（）5.点属于直线，则点的投影必然属于直线的同面投影。

（）6.圆柱面是无数多条素线的集合。

7.两正平面必定相互平行。

第一阶段测试卷考试科目：《建筑制图与识图》第一章至第三章(总分100分）时间：90分钟学习中心（教学点）批次：层次:专业: 学号: 身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分,共20分）1．图纸的会签栏一般在( B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000,其比例为1﹕5,则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4。

点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）.A、积聚性B、同素性C、从属性D、定比性5。

填充不得穿越尺寸数字，不可避免时.应该是（A)A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10)，关于点A和点B的相对位置，哪一种判断是正确的？( C )A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影( A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B )A、一般位置直线B、投影面平行线C、投影面垂直线10。

在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C )A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错.）（ V ）1.点的投影仍然是点，直线的投影也可以是点。

考试科目:《建筑制图与识图》A卷（总分100分）时间：90分钟一、单项选择题（本题共10小题，每小题2分，共20分）1．建筑立面图中，不能反映的内容是( A )A、窗洞标高B、层高C、总高D、墙面装饰2．基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( C )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图3．画基础平面图时，基础墙的轮廓线应画成（ A ）A、加粗实线B、粗实线C、中实线D、细线4．于图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于（ D ）A、10mmB、12mmC、8mmD、7~10mm5.（ C ）主要用来确定新建房屋的位置、朝向以及周边环境关系。

A、建筑平面图B、建筑立面图C、建筑总平面图D、功能分区图6. 断面图的种类有多种，不包含下列哪项（ D ）。

A、移出断面图B、重合断面图C、中断断面图D、不重合断面图7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（ D ）A、1：2：3B、4：3：2C、4：2：1D、1：2：48. 一般用分数表示附加轴线的编号，其中分母表示（ C ）A、附加轴线的编号B、后一根轴线的编号C、前一根轴线的编号D、图纸的编号9. 建筑图纸的标注一般分为几道（ B ）A、4B、3C、2D、110. 构件代号YKB、QL分别表示什么（ A ）A、预制空心板、圈梁B、檐口空心板、墙梁C、预制空心板、墙梁D、预制框架板、圈梁二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）（×）1．剖面图和断面图其实是一样的，只是名称不同罢了。

（√）2．建筑图上的标注不是都以毫米作为单位。

（×）3．一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。

（√）4．当比例注写在图名的右侧时，图名和比例的字高应该一样。

（√）5．在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。

A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。

A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。

A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。

A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。

A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。

A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。

A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。

A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。

A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。

A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。

A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

制图基本知识练习一、填空题：1，丁字尺由______和_______组成，用来画________的。

它的材料一般由有机玻璃制成。

2，使用丁字尺画线时，尺头应紧靠图板______,以______扶尺头,使尺___ ____移动。

3，丁字尺的工作边要保证其_____________，不能用小刀靠在尺身切割纸张，不用时应将丁字尺____________________防止压弯变形。

4，一副三角板有______块，一块是_____________ , 另一块是________________。

三角板规格较多，绘图时一般选用板面________，两直角边有______，边上有________或有____________的三角板。

5，三角板与丁字尺配合使用可画 __________及与丁字尺工作边成___ ____ _____ _____ _____等各种斜线6，绘图笔有___________、____________、____________等。

7，直线笔又称_________是画_________的仪器，笔尖由两块钢叶片组成，用螺钉调节，控制线粗细，画线时，直线笔应位于___________内，即笔杆的前后方向与纸张保持______，并使直线笔往前进方向倾斜__________。

画线时速度要均匀。

8，绘图小钢笔由______、________两部分组成，是用来_______、 ________的，也可以用来给直线笔注墨。

9，绘图墨水笔又称针管笔是专门用来_________的，使用时如发现流水不畅，可将笔____________，当听到管内有撞击声时，表明管已通。

10，圆规是 _________和 _________的工具，使用前要调整针角，使针尖_____________铅笔芯或直线笔的笔尖，取好半径，对好圆心，并使圆规略向旋转方向__________，按_________方向从__________开始画圆，画圆或画弧都应________次完成。

江南大学现代远程教育第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（ B ）A、一般位置平面B、投影面平行面C、投影面垂直面2. 在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（ C ）A一般位置平面 B投影面平行面 C投影面垂直面3. 点与无限长直线的关系有（ B ）种A、1B、2C、3D、无数种4.在画图时，两条平行线之间的净距不宜小于（ C ）A、0.5mmB、0.6mmC、0.7mmD、0.8mm5. 本课程主要学习的投影方法（ C ）A、中心投影法B、斜投影法C、正投影法6. 若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗？( A )A、是B、不是C、不一定是7. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（ B ）。

A.0.25B.0.5C.0.75D.0.158. 工程制图中绘制图样的主要方法是（ B ）。

A.斜投影法B.正投影法C.中心投影法D.以上都不正确9. 在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( C )。

A.会签栏B.图标C.图框D.图纸目录10. 投影面垂直线的正投影为（ A ）A.汇聚为一点B.反映实长C.仍为一直线，但长度缩短二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）( × )1. 投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。

( √ )2. 图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。
