总第２７６期　２０１６年第３期　交通科技　Ｔｒａｎｓｐｏｒｔａｔｉｏｎ　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　Ｓｅｒｉａｌ　Ｎｏ．２７６　Ｎｏ．３　Ｊｕｎ．２０１６　

大跨半拱斜柱式棚洞设计探讨　

徐树斌　曹　鹏　

（武汉市政工程设计研究院有限责任公司　武汉４３００２３）　

摘　要　以目前国内规模最大的某４车道大跨半拱斜柱式棚洞为背景，从棚洞结构断面及尺寸拟　

定、构造措施、结构分析计算、边坡防护等方面进行阐述，对大跨半拱斜柱式棚洞结构受力特点、墙　

柱配筋形式、地层条件的适应性、构造措施的依据等进行分析。结果表明，按受力位置考虑，结构　

应设计为“强柱薄墙”形式，基础与结构的抗弯刚度比应大于１０：１，结构可不考虑边坡残余荷载，　

棚洞基础需锚固及横向连接。　

关键词　大跨半拱斜柱式棚洞　曲墙斜柱　受力分析　边坡防护　构造设计　

为解决城市４车道隧道洞口偏压段大范围开　

挖，同时满足洞口环保安全、景观美化等要求，需　

在隧道洞口设置大跨棚洞。棚洞结构形式主要有　

半拱斜柱式、半拱直柱式、门式直柱式、门式斜柱　

式、全拱式等口］，大跨半拱斜柱式棚洞内侧为曲　

墙，外侧为斜柱开敞式构造，美观大方，构造轻巧，　

景观效果好，但大跨结构受力复杂，难度较大；既　

要满足自身的受力要求，又要与周边环境协调一　

致。大跨半拱斜柱式棚洞作为一种新型的结构型　

式，由于对地层有一定的要求，目前在国内主要设　

置于山区２，３车道公路隧道洞口偏压段，４车道大　

跨棚洞工程极少，目前也没有相关设计规范和施工　

规范＿２］。下面结合某４车道大跨半拱斜柱式棚洞，　从结构断面拟定、边坡防护、结构受力分析、构造设　

计等方面对该类型棚洞设计进行分析总结。　

１隧道工程概况　

１．１工程及水文地质情况　

本棚洞位于东南沿海，隧道范围基岩以全风　

化、强风化、中风化闪长玢岩为主，上覆土层为素　

填土、含角砾粉质粘土。隧道区水量贫乏，对隧道　

施工总体影响不大。　

该地区抗震设防烈度为６。，设计基本地震加　

速度值为０．０５ｇ，设计地震分组为第一组。各岩　

土层主要物理力学参数见表１。　

表１岩土物理力学参数表　

１．２工程设计技术标准　

隧道所处的道路为城市主干道，设计车速为　

６０　ｋｍ／ｈ（隧道内为５０　ｋｍ／ｈ）。根据相关市政道　

路及隧道规范　］，本隧道拟定限界净宽：２．２５　Ｉｎ　

（非机动车道）＋０．５　ｍ（路缘带）＋１０．５　ｍ（行车　

道）＋０．５　ｍ（路缘带）＋０．７５　ｍ（检修道）一１４．５　

ｍ；隧道建筑限界净高在检修道、非机动车道均为　

２．５　ｍ，行车道取５　ｍ，具体界限见图１。　

收稿日期：２０１６－０４—１５　Ｑ　｛　§ＱＱ　Ｉ　ＱＱ　Ｊ　Ｑ　ｊ　１　１４　５００　

图１隧道建筑限界（单位：ｒａｍ）

　ｉ０４　徐树斌曹鹏：大跨半拱斜柱式棚洞设计探讨　２０１６年第３期　

２棚洞结构设计与分析　

２．１　棚洞结构形式选定及结构断面拟定　

棚洞结构形式从净空断面的利用率、结构受　

力、与周边环境的协调、工程造价等方面考虑，对　

半拱斜柱式、半拱直柱式、门式直柱式、门式斜柱　

式、全拱式进行比较，采用半拱斜柱式棚洞。　

半拱斜柱式棚洞采用曲墙＋斜柱的结构形　

式，横向跨度约１８．０　ｒｎ，斜柱纵向跨度为７．０　ｍ，　

曲墙厚度为０．８　ｍ，斜柱尺寸为１．２　ｍ×１．２　ｍ；　

斜柱底部设置纵向条形基础，且每根斜柱底部设　

置１根横梁与棚洞左右侧基础横向连接，曲墙及　

斜柱基底采用２束２Ｃ２５砂浆锁脚锚杆锚固；棚　

洞采用Ｍ１０浆砌片石回填至拱顶，其余采用粘土　

回填；棚｝同结构斜柱采用Ｃ４０混凝土，其余部位　

采用Ｃ３５混凝土。棚洞基础应设置在稳固的岩　

石上，内侧基础地基承载力［　］≥７５０　ｋＰａ，外侧　

基础地基承载力［　］≥３５０　ｋＰａ。棚洞结构横断　

面见图２。　

图２棚洞结构断面（单位：ｍｍ）　２．２棚洞临时边坡防护　

棚洞临时边坡的防护，是棚洞设计成功的关　

键。临时边坡防护既要保证棚洞边坡施工期的稳　

定，以减少边坡开挖；又要保证棚洞结构的受力要　

求。本棚洞地层条件较好，边坡岩层主要为中风　

化闪长玢岩，上部为含角砾粉质粘土，全风化闪长　

玢岩；考虑到本棚洞结构跨度较大，结构受力复　

杂，对临时边坡进行永久防护，减少棚洞结构受　

力，保证结构受力安全和降低造价，棚洞临时边坡　

坡率采用１：０．３，永久边坡坡率采用１：ｌ。临时　

边坡采用喷锚网防护，Ｃ２５网喷混凝土（厚１０　

ｃｍ），Ａ６钢筋网间距２０　ｃｍ×２０　ｃｍ，锚杆间距１．５　

ｍ×１．５　ｍ（梅花形布置），锚杆长度３．５～８．０　ｍ。　

棚洞边坡防护见图３。　

图３棚洞边坡防护典型断面（单位：ｒａｍ）　

２．３棚洞结构受力分析及配筋　

棚洞临时边坡按永久边坡设计，边坡为稳定　

性边坡，不考虑边坡释放的残余荷载，棚｝同结构荷　

载主要为结构自重、浆砌片石及填土荷载。棚洞　

结构采用弹性分析，斜柱及曲墙底部按嵌固端考　

虑，本构模型采用弹性平面模型　，采用ｓＡＰ８４　

Ｖ６．５进行计算，棚洞结构内力见图４～６，关键截　

面内力计算结果见表２。　

图４弯矩标准值　

表２关键截面内力计算结果　图５剪力标准值　图６轴力值标准值　

根据棚洞内力计算结果显示，棚洞结构的关　

键部位在斜柱的上下端部、拱部曲率变化处、侧墙　

与拱部分界处。根据内力计算结果，按极限状态　法进行强度及裂缝宽度验算，拱墙及斜柱钢筋配　

置见图７，８。　

３２＠２００　

奏臣　

图７拱墙配筋（单位：ｍｍ）

　２０１６年第３期　徐树斌　曹　鹏：大跨半拱斜柱式棚洞设计探讨　ｌＯ５　

１０　２８　

图８斜柱配筋（单位：ｒａｍ）　

２．４棚洞结构构造设计　

２．４．１结构基础设计　

对棚洞结构进行受力分析时，斜柱及曲墙底　

部按嵌固端考虑。当斜柱、曲墙与基础的抗弯刚　

度比大于等于１０（Ｅ２　Ｊ　／Ｅ　≥１０）时，即可认为斜　

柱及曲墙底部嵌固于基础中ｌ５　］。曲墙底部采用　

３．０　ｍＸ　２．０　ｍ条形基础，斜柱底部采用３．０　ｍ×　

１．５　ｍ条形基础。为增强基础承受回填及结构自　

重产生的水平力的作用，对基础底部设置Ｃ２５砂　

浆锁脚锚束。结构基础及锁脚锚束设计见图２。　

２．４．２斜柱底横梁设计　

根据棚洞结构受力分析可知，斜柱底部会产　

生水平向分力，为增强基础承受水平力的能力和　

保证结构体系的整体相对稳定性，在棚洞结构底　

部设置连接左右侧基础的横梁，将棚洞在斜柱处　

封闭成环。横梁尺寸为１．０　ｍ×０．７５　ｍ，横梁布　

置见图２。　

３　结论　

（１）大跨半拱斜柱式棚洞薄弱处为斜柱的底　部和顶部，斜柱的尺寸应适当加大，并应在柱底设　

置扩大基础（基础与斜柱的抗弯刚度比应大于　

１０），以满足柱底为嵌固端的要求。　

（２）大跨半拱斜柱式棚洞横向跨度大，自重　

荷载较大，应适当选取曲墙厚度，保证结构受力　

合理。　

（３）目前大跨棚洞结构设计尚无成熟规范，　

对临时开挖边坡采用永久防护，不考虑临时边坡　

的残余荷载，结构受力明确，结构计算模型简单，　

降低了结构的风险。　

（４）在棚｝同基础设置锁脚锚束和横梁等构造　

措施，保证结构体系的整体相对稳定性。　

（５）大跨半拱斜柱式棚洞对地层有一定限　

定，要求地基承载力较高（特别是曲墙侧基底承　

载力）。　

参考文献　

［１］蒋树屏．山区公路大跨异型棚洞结构［Ｍ］．北京：科　

学出版社，２０１０．　Ｅ２２公路隧道设计规范：ＪＴＧ　Ｄ７０／２０—２０１４Ｉｓ］．北京：　

人民交通出版社，２００４．　［３］城市道路工程设计规范：ＣＪＪ３７—２０１２　Ｅｓ］．北京：中　

国建筑工业出版社，２０１２．　

［４］王文华，赵文丁，赵义河．高岭棚洞结构设计［Ｊ］．辽　

宁工程技术大学学报（自然科学版），２０１１，３０（１）：　

９０—９１．　Ｅ５］建筑地基基础设计规范：ＧＢ　５００７—２０１１　Ｅｓ］．北京：　

中国建筑工业出版社，２０１２．　

Ｅ６］金杰，邹剑强，刘明辉．结构设计中柱底嵌固刚度的　

分析与探讨［Ｊ］．建筑结构：，２０１１，４１（增刊）．６６２　

６６３．　

Ｓｕｍｍａｒｉｚｅ　ｏｆ　Ｌａｒｇｅ　Ｓｐａｎ　Ｔｕｎｎｅｌ　Ｉｎｃｌｕｄｉｎｇ　

Ｈａｌｆ　Ａｒｃｈ　ａｎｄ　Ｉｎｃｌｉｎｅｄ　Ｃｏｌｕｍｎｓ　Ｄｅｓｉｇｎ　

ＸＵＳｈｕｂｉｎ，ＣＡ０　Ｐｅｎｇ　

（Ｗｕｈａｎ　Ｍｕｎｉｃｉｐａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｄｅｓｉｇｎ＆Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ　Ｃｏ．，Ｌｔｄ．，Ｗｕｈａｎ　４３００２３，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｌａｒｇｅｓｔ　４－ｌａｎｅ　ｔｕｎｎｅ１　ｉｎｃｌｕｄｉｎｇ　ｈａｌｆ　ａｒｃｈ　ａｎｄ　ｉｎｃｌｉｎｅｄ　ｃｏｌｕｍｎｓ　ｉｎ　Ｃｈｉｎａ，ｔｈｅ　

ｓｔｒｕｃｔｕｒｅ　ｐｒｏｆｉｌｅ，ｓｔｒｕｃｔｕｒａｌ　ｍｅａｓｕｒｅｓ，ｎｕｍｅｒｉｃａ１　ａｎａｌｙｓｉｓ，ａｎｄ　ｓｌｏｐｅ　ｐｒｏｔｅｃｔｉｏｎ　ｏｆ　ｔｈｅ　ｔｕｎｎｅｌ　ａｒｅ　ｅｌａｂ—　

ｏｒａｔｅｄ　ｉｎ　ｔｈｅ　ｐａｐｅｒ．Ｔｈｅ　ｓｔｒｅｓｓ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ｒｅｉｎｆｏｒｃｅｍｅｎｔ　ａｒｒａｎｇｅｍｅｎｔｓ，ｃｏｎｓｔｒｕｃｔｉｏｎ　ｍｅａｓｕｒｅｓ　ａｎｄ　ａｐｐｌｉｃａｂｉｌｉｔｙ　ｕｎｄｅｒ　ｄｉｆｆｅｒｅｎｔ　ｆｏｒｍａｔｉｏｎ　ｃｏｎｄｉｔｉｏｎｓ　ｏｆ　ｔｈｅｓｅ　ｔｕｎｎｅｌｓ　ａｒｅ　ａｎａｌｙｚｅｄ　ｔｈｅｎ．Ｔｈｅ　ｒｅｓｕｌｔｓ　

ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｗｉｔｈ　ｓｔｒｏｎｇ　ｃｏｌｕｍｎｓ　ａｎｄ　ｔｈｉｎ　ｗａｌｌｓ　ａｒｅ　ｔｈｅ　ｂｅｓｔ　ｓｔｒｕｃｔｕｒａｌ　ｆｏｒｍ　ｏｆ　ｈａｌｆ—ａｒｃｈ　

ｉｎｃｌｉｎｅｄ　ｃｏｌｕｍｎ　ｓｈｅｄ　ｔｕｎｎｅｌｓ　ｉｎ　ｖｉｅｗ　ｏｆ　ｔｈｅ　ｓｔｒｅｓｓ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ．Ｔｈｅ　ｒａｔｉｏ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｂｅｎｄｉｎｇ　ｓｔｉｆｆ—　

ｎｅｓｓ　ｏｆ　ｆｏｕｎｄａｔｉｏｎｓ　ａｎｄ　ｓｔｒｕｃｔｕｒｅｓ　ｓｈｏｕｌｄ　ｂｅ　ｇｒｅａｔｅｒ　ｔｈａｎ　１　０：１．Ｔｈｅ　ｒｅｓｉｄｕａ１　ｌｏａｄ　ｉｓ　ｎｅｇｌｉｇｉｂｌｅ．Ｔｈｅ　

ｔｕｎｎｅｌ　ｆｏｕｎｄａｔｉｏｎ　ｓｈｏｕｌｄ　ｂｅ　ａｎｃｈｏｒｅｄ　ａｎｄ　ｔｒａｎｓｖｅｒｓｅｌｙ　ｃｏｎｎｅｃｔｅｄ．　Ｋｅｙ　ｗｏｒｄｓ：ｌａｒｇｅ　ｓｐａｎ　ｔｕｎｎｅｌ　ｉｎｃｌｕｄｉｎｇ　ｈａｌｆ　ａｒｃｈ　ａｎｄ　ｉｎｃｌｉｎｅｄ　ｃｏｌｕｍｎｓ；ｃｕｒｖｅｄ　ｗａｌｌ　ａｎｄ　ｉｎｃｌｉｎｅｄ　ｃｏｌ—　

ｕｍｎ；ｆｏｒｃｅ　ａｎａｌｙｓｉｓ；ｔｅｍｐｏｒａｒｙ　ｓｌｏｐｅ　ｐｒｏｔｅｃｔｉｏｎ；ｍｅｃｈａｎｉｃａ１　ｄｅｓｉｇｎ　十Ｊ。．　引　。．．　＋斗

合集下载

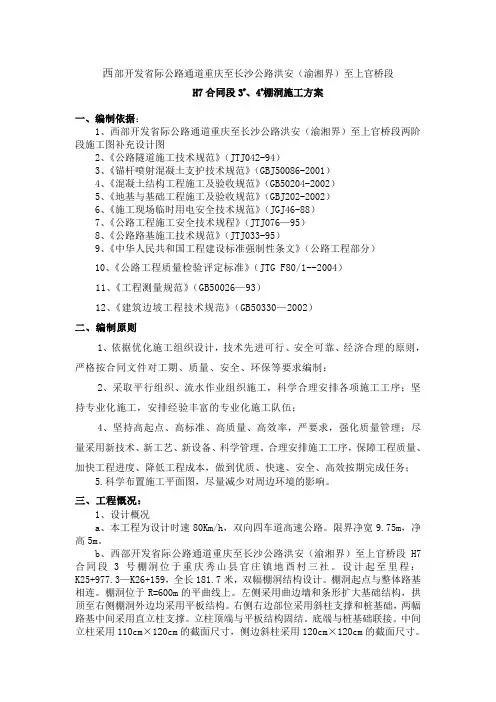

棚洞施工组织设计
