技术交底记录

2012年 月 日

工程名称 分项工程名称 暗配管

交底提要 建筑电气工程预埋管的材料要求、质量标准、成品保护等

一、PVC塑料管

1. 材料要求

1.1凡所有使用的阻燃型（PVC）塑料管，其材质均具有阻燃、耐冲性能。其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

1.2阻燃型塑料管，在其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标。管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准。管壁厚度应均匀一致。

1.3所有阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。

1.4阻燃型塑料灯头盒、开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损伤等现象，要使用专用粘结剂胶结。

2.作业条件

2.1土建完成顶板、梁支模；

2.2梁钢筋绑扎完毕；

2.3现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。

3.主要机具

铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。

4.工艺流程

4.1现浇顶板内PVC管路施工工艺流程

划定灯位--固定灯头盒--敷设管路--管路连接、切断和弯曲

5.现浇顶板内PVC管施工操作工艺

5.1划定灯头盒位置

为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装，灯头盒应该安装在房间的中心，日光灯的灯头盒不能放在房间的中心。根据计算出的位置在模板上画出位置线，以免发生错误。

5.2固定灯头盒

根据画出的位置线，把灯头盒用铁钉.铅丝固定在模板上，为了施工方便可先安装盒接头，并同时用废纸或其他柔性材料将盒填塞密实，用胶带封严密。灯头盒必须封堵严密，以免灰浆渗入造成管路程堵塞。

5.3敷设管路

管路必须敷设在上下钢筋网之间，与钢筋绑扎固定。根据去向的不同，分为三种情况，第一种是从楼面向上层引出的管路，第二种是顶板向下引的管路，如向非承重隔墙引出的开关管路，第三种是只在现浇顶内敷设的管路。

(1).对于从楼地面上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体的钢筋位置，注意向上部分管路不要跨越轴线而形成交叉，以免给后续

施工带来不必要的麻烦。向上的管路在引出位置应固定一根不小于ф 8的钢筋，用以

固定位置和保护管路不受外力损伤折断。管口必须封堵严密，可以采用管堵封堵或将管口用钢丝钳夹扁并用胶带封严密。在土建放线后及时检查，对超出地面过高的管要

剪掉保留3~5cm,超出墙体线的管路程，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其校正，但要注意不能用力过猛，避免管路程折断或变形。

（2）对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路，把管路一端与盒连接，并将盒与灯头盒固定，然后连接另一端。连接后把管路与钢筋绑扎固定。

5.4管路连接

（1）管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀，不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。

5.5管路的切断

（1）对于直径在20mm以下的管路可以使用专用的剪管器（割管器）进行剪切，注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能出现斜口，以避免接管时出现质量问题。

5.6管路的弯曲

对于直径在25mm以下的管路，使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弹簧长度可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路，使用弯管弹簧会有一定的困难，这时可以使用热煨法，首先将弯管弹簧插入管内，对规格较大的管路，没有配套的弯管弹簧时，可以把细砂灌入管内并振实，堵好两端管口，用电炉或热风机对需要弯曲部位进行均匀加热，加热到可以弯曲时，

将管子的一端固定在平整的木板上逐步煨出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定型。寒冷天气施工时可以把细 砂炒热并把管路拿到室内预制。

6 .应注意的质量问题

6.1划定灯头盒位置时，容易出现灯位在房间内不居中的质量问题，可在施工前认真审图，注意房间同是否有吊壁柜的原因。

6.2固定灯头盒时电线管路内流入灰浆，造成堵管现象，可在堵盒前首先堵好管口。

6.3PVC管煨弯时出现凹扁现象，可选用配套的弯管弹簧，且热煨时保证煨弯部位受热均匀。

二.钢管

1.材料要求

1.1钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管材外，

其他管材需预先除锈刷防锈漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈），镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。

2作业条件：

2.1现浇混凝土板内配管，在底层钢筋绑扎完毕后，上层钢筋未绑扎前，根据图纸尺寸位置配合土建施工。

2.2随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

3操作

3.1敷设于多尘和潮湿场所的电线管路管口，管子连接处均应作密封处理。

3.2暗配的电线管，管路宜沿最近的路线敷设，并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15毫米。

3.3常用钢锯、割管器、无齿锯、砂轮锯进行切割，将需要切断的管子长度量准确，放在钳上要卡牢固，断口处平齐、不歪斜，管口刮铣光滑，无毛刺、管内铁屑除净。

3.4套管连接，套管长度为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固紧密。

3.5盒、箱开孔应整齐并与管径吻合，要求一孔一管，不得开长孔，铁制盒、箱严禁用电气焊开孔，并应刷防锈漆，如用定型箱、盒，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得漏洞。

3.6变形缝处理做法：变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上另一侧接线箱底部的垂直方向开长孔，其孔径宽度尺寸不小于被接入管直径的2倍，两侧连接好补偿跨接地线。

3.7现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇注混凝土时，电工应看守，以免振捣时损坏配管及箱、盒移位，遇有管路损坏时，应及时修复。

审核人 交底人 接受交底人

合集下载

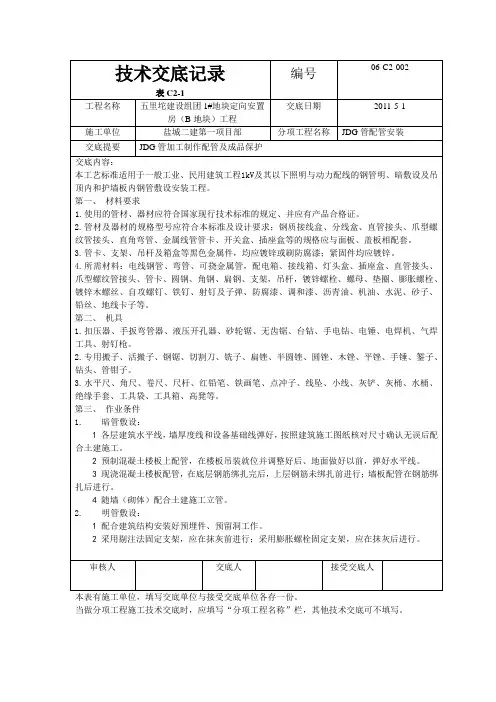

JDG管技术交底记录

JDG管技术交底记录

技术交底记录

表C2-1 编号 06-C2-002

工程名称 五里坨建设组团1#地块定向安置房（B地块）工程 交底日期 2011-5-1

施工单位 盐城二建第一项目部 分项工程名称 JDG管配管安装

交底提要 JDG管加工制作配管及成品保护

交底内容：

本工艺标准适用于一般工业、民用建筑工程1kV及其以下照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设安装工程。

第一、 材料要求

1. 使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。

2. 管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。

3. 管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。

4. 所需材料：电线钢管、弯管、可挠金属管，配电箱、接线箱、灯头盒、插座盒、直管接头、爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架，吊杆，镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、地线卡子等。

第二、 机具

1. 扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪。

2. 专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子。

3. 水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。

第三、 作业条件

1. 暗管敷设：

1 各层建筑水平线，墙厚度线和设备基础线弹好，按照建筑施工图纸核对尺寸确认无误后配合土建施工。

2 预制混凝土楼板上配管，在楼板吊装就位并调整好后、地面做好以前，弹好水平线。

3 现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。

消防电气配管技术交底记

消防电气配管技术交底记

技术交底记录

页脚内容2 技术交底记录

工程名称 施工单位

交底部位 工序名称 消防电气配管

交底内容：

1、 材料要求：

电气保护管均采用DN15、DN20、DN25JDG镀锌钢管，连接方式为螺丝紧定连接，该方式连接的螺丝必须拧断。

2、 管线敷设方式：

本工程内的导管敷设采取砼内暗敷，导管要求从侧面进入盒内。施工工序为：接线盒定位及固定、接线盒封堵、连接导管和导管固定。接线盒内采用湿报纸封堵，封堵前与导管连接的锁头应连接完毕，导管采取绑线绑定在底筋上，固定间距不得大于1.0m。所有连接处必须用防水胶带缠绕。

3、 需要下到板下的管，必须用木钻在底板上钻孔，严禁用其它方式凿孔。

4、 柱面上的盒体绑定必须牢固，必要时可用钉子直接钉在模板上。

5、 感沿探测器保护半径为5.7m，与灯具的距离为0.5m，手报布置间距为30m；扬声器布置间距为25m，且距离末端墙体不得大于12.5m。布置设备位置时应灵活考虑。

6、 本工序施工验收按照《建筑电气工程施工质量验收规范GB50303-2002》《火灾自动报警系统施工质量验收规范GB50166-2007》要求执行。，本次交底未尽事宜按照以上两项施工工艺操作标准要求施行。

注意事项：

1、 严格按照图纸及技术交底施工，发现问题及时与甲方沟通

2、 配管完毕后，要认真复查，避免漏配现象发生。

项目（专业）

技术负责人 交底人 接受交底人 技术交底记录

页脚内容2

二次配管技术交底

二次配管技术交底

二次配管技术交底72484(总12页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 技术交底记录

表C2-1 编 号

工程名称 交底日期

施工单位 分项工程名称 二次结构管线敷设

交底提要 二次结构PVC及SC管暗敷

一、施工准备

1、砌体配管作业条件随土建砌体砌筑，同时进行。根据工程进度，合理安排配管的施工工序，避免交叉打架现象。

2、材料要求

（1）钢管的材质必须合格，有出厂合格证以及质量证明文件，设计有特殊要求时必须符合设计要求；

（2）外观检查:钢管表面完整,无剥落、锈蚀等现象。壁厚均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；

（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；

（4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷；

（5）灯头盒、开关盒等的金属板厚度必须符合国家标准。

3、主要机具：

（1）手扳弯管器、砂轮锯、无齿锯、电锤、电焊机。

（2）专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。

（3）水平尺、卷尺、激光水平仪、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱。

二、工艺流程

PVC绝缘管路敷设

1、操作工艺

1）PVC电管暗敷设工艺流程

2）弹线定位

墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照精装图用小线和水平尺测量出盒、箱准确位置。卫生间、厨房等需要精确定位的场所，待精装专业弹线定位后在进行施工。

3）盒、箱固定：

A、盒、箱固定应平正、牢固，纵横坐标准确。

B、砖墙稳注盒、箱：

预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。待稳注盒、箱时，一管一孔的穿入盒、箱。 弹线定位 管路开槽 箱、盒固管路敷设 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。

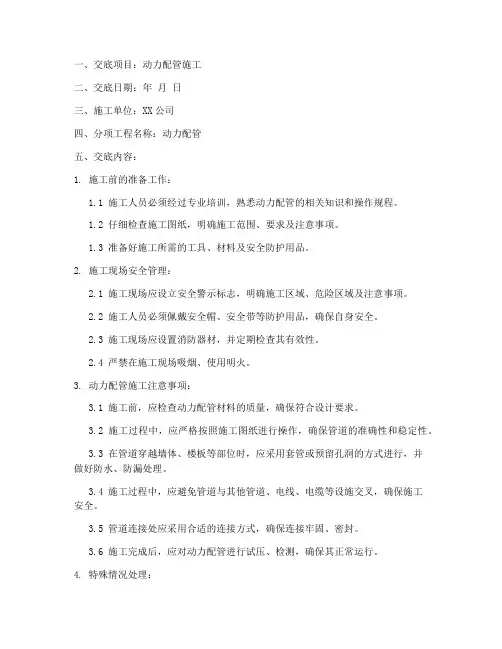

动力配管安全技术交底模板
