断层在地震剖面上的反映及解释论文提要断层是一种普遍存在的较复杂的地质现象，我国华北、苏北、江汉、南海北部湾盆地等地区断层都相当发育，断层对于油气的运移聚集起着很重要的控制作用，与油气形成、分布、富集有十分密切的关系，因此正确解释断层就成为地震资料解释中一个十分重要的问题。
下面我同大家一起来探讨一下这个问题。
正文断层在时间剖面上的主要特征：1.反射波同相轴错断，由于断层规模不同可表现为反射标准层错断和波阻系的错断，在断层两侧波阻关系稳定，波阻特征稳定，这一般是小型断层的反映，其特点是是断距不大，延伸较短，破碎带较窄。
2.反射同相轴数目突然增减或消失，波阻间隔突然变化，在断层的下降盘地层变厚，而上升盘地层变薄甚至缺失，这种情况往往是基底大断层裂的反映，其特点是断距大，延伸破碎带宽，这种断层对地层厚度起着控制作用，一般是划分区域构造单元的分界线。
3.反射波同相轴形状突变，反射零乱或出现空白带，这是由于断层错动引起的两侧地层产状突变，或是断层面的屏蔽作用和对射线的畸变造成的。
4.标准反射波同相轴发生分叉、合并、扭曲、强相位转换等现象，一般这是小断层的反映，但应注意这类变化有时可能是由于地表条件变化或地层岩性变化以及波的干涉等引起，区别他们要综合考虑上下波阻关系进行分析，对于地表条件引起的同相轴扭曲常表现为对不同深度的同相轴都是一样的影响。
5.异常波的出现这是识别断层的主要标志，在时间剖面上反射层中断处往往伴随出现一些异常波如绕射波，断面反射波它们一方面使记录复杂化另一方面成为确定断层的重要依据一、断层模型的剖面特征(一)水平地层中的断层图一所示是水平地层中直立断层、倾斜正断层、倾斜逆断层的断层模型和叠加剖面上的反射同相轴形态，从图中可以看出地震反射剖面特征与实际模型基本一致，断层棱点处出现绕射波。
（二）倾斜地层中的断层当断面倾斜时，断面反射波向其下倾方向偏移有以下几种情况：正向断层和反向断层上下盘地层倾向与断面倾向一致称为正向断层，上下盘地层倾向与断面倾向相反称为反向断层，在水平叠加剖面上，正向断层的两盘的反射和断面波都向下倾方向偏移，反向断层的两盘反射向断面波相反方向偏移，(图一）绕射波的极小点对应真实地层断点位置，断盘反射波在断点处与绕射波向切，断面反射相对地下真实地层的断面位置总是向下倾方向偏移。

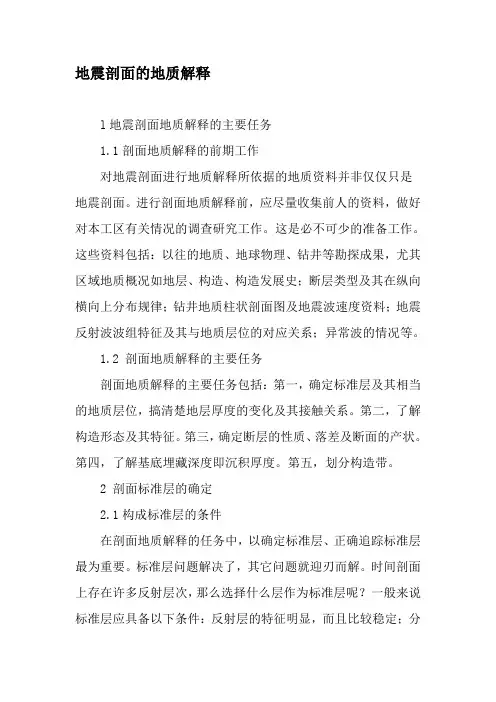

地震剖面的地质解释l地震剖面地质解释的主要任务1.1剖面地质解释的前期工作对地震剖面进行地质解释所依据的地质资料并非仅仅只是地震剖面。
进行剖面地质解释前，应尽量收集前人的资料，做好对本工区有关情况的调查研究工作。
这是必不可少的准备工作。
这些资料包括：以往的地质、地球物理、钻井等勘探成果，尤其区域地质概况如地层、构造、构造发展史；断层类型及其在纵向横向上分布规律；钻井地质柱状剖面图及地震波速度资料；地震反射波波组特征及其与地质层位的对应关系；异常波的情况等。
1.2 剖面地质解释的主要任务剖面地质解释的主要任务包括：第一，确定标准层及其相当的地质层位，搞清楚地层厚度的变化及其接触关系。
第二，了解构造形态及其特征。
第三，确定断层的性质、落差及断面的产状。
第四，了解基底埋藏深度即沉积厚度。
第五，划分构造带。
2 剖面标准层的确定2.1构成标准层的条件在剖面地质解释的任务中，以确定标准层、正确追踪标准层最为重要。
标准层问题解决了，其它问题就迎刃而解。
时间剖面上存在许多反射层次，那么选择什么层作为标准层呢？一般来说标准层应具备以下条件：反射层的特征明显，而且比较稳定；分布范围广，能在较大范围内连续追踪；反射层能反映地下浅、中、深层的起伏情况，最好在含油层系附近。
2.2标准层的确定方法在时间剖面上确定标准层及其相应的地质层位时，必须与地质解释，尤其是钻井资料解释联系起来。
具体做法有三种`：第一种，如工区内有井（特别是深井），则一定要做连井测线，利用钻井的地址分层和岩性资料、速度资料，将标准层的相应地质层位及目的层引到时间剖面上（这里值得引起注意的是只有在界面倾角不大时，可以直接引用钻井分层数据；当界面倾角较大时，分层数据应经过适当的校正后才可用到剖面上）。
第二种，如工区内没有钻井，但邻区有钻井，则要在邻区内做连井测线，定出反射层及其相应的地质层位，然后再把它引到本工区来。
第三种，当本工区和邻区都没有钻井时，须根据区域地质资料和构造发展史资料，结合本工区各构造层的特点和其接触关系，与时间剖面上构造特点和波组特性来确定层次。
