高岭土除铁工艺探讨

高岭土原矿除铁工艺的研究蒙臻明;柯善军;祝乐民;梁立斌【摘要】The deferrization experiment was carried out using the classification of sedimentation,gradient magnetic separation and chemical bleaching for improvement of whiteness of Kaoline.The result shows that the iron content of Kaoline is 0.90%,and the whiteness of Kaoline is 63 after deferrization by the rare earth permanent magnet gradient separation.The iron removal rate of the experimental high gradient magnetic separator is 29.69%.The whiteness of Kaoline is 86 after deferrization by chemical bleaching pared with whiteness of kaolin raw material,the whiteness increases nearly 52.94%.%采用沉降分级、稀土永磁高梯度磁分离及化学漂白的方法对高岭土原矿进行除铁增白的研究.结果表明,通过稀土永磁高梯度除铁后,高岭土的含铁量为0.90%,白度为63,除铁率为29.69%;经化学漂白后,高岭土白度高达86,相比高岭土原矿,高岭土的白度提高约52.94%.【期刊名称】《陶瓷》【年(卷),期】2017(000)006【总页数】8页(P50-57)【关键词】高岭土;除铁;梯度磁分离;化学漂白【作者】蒙臻明;柯善军;祝乐民;梁立斌【作者单位】佛山欧神诺陶瓷股份有限公司广东佛山 528138;佛山欧神诺陶瓷股份有限公司广东佛山 528138;佛山欧神诺陶瓷股份有限公司广东佛山 528138;华南理工大学广州 510640【正文语种】中文【中图分类】TQ174.4+1高岭土是由多种矿物构成的含水硅铝酸盐的结合体,主要矿物成分为高岭石,还包含杂质如石英、绿土、伊利石和长石等[1]。

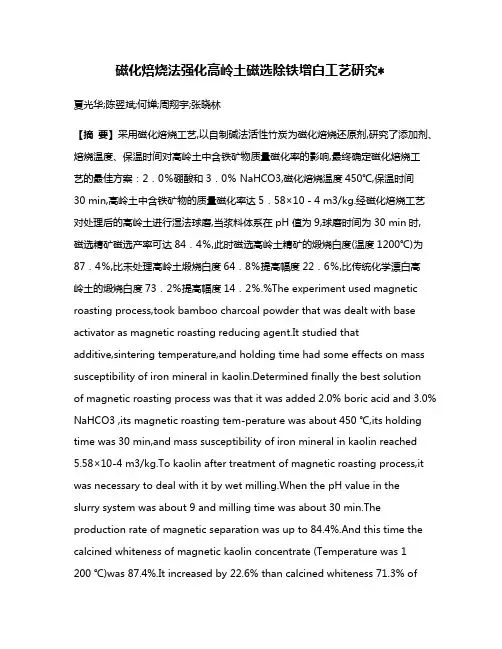

磁化焙烧法强化高岭土磁选除铁增白工艺研究∗夏光华;陈翌斌;何婵;周翔宇;张晓林【摘要】采用磁化焙烧工艺,以自制碱法活性竹炭为磁化焙烧还原剂,研究了添加剂、焙烧温度、保温时间对高岭土中含铁矿物质量磁化率的影响,最终确定磁化焙烧工艺的最佳方案：2．0％硼酸和3．0％ NaHCO3,磁化焙烧温度450℃,保温时间30 min,高岭土中含铁矿物的质量磁化率达5．58×10－4 m3/kg.经磁化焙烧工艺对处理后的高岭土进行湿法球磨,当浆料体系在pH 值为9,球磨时间为30 min时,磁选精矿磁选产率可达84．4％,此时磁选高岭土精矿的煅烧白度(温度1200℃)为87．4％,比未处理高岭土煅烧白度64．8％提高幅度22．6％,比传统化学漂白高岭土的煅烧白度73．2％提高幅度14．2％.%The experiment used magnetic roasting process,took bamboo charcoal powder that was dealt with base activator as magnetic roasting reducing agent.It studied thatadditive,sintering temperature,and holding time had some effects on mass susceptibility of iron mineral in kaolin.Determined finally the best solutionof magnetic roasting process was that it was added 2.0% boric acid and 3.0% NaHCO3 ,its magnetic roasting tem-perature was about 450 ℃,its holding time was 30 min,and mass susceptibility of iron mineral in kaolin reached 5.58×10-4 m3/kg.To kaolin after treatment of magnetic roasting process,it was necessary to deal with it by wet milling.When the pH value in theslurry system was about 9 and milling time was about 30 min.The production rate of magnetic separation was up to 84.4%.And this time the calcined whiteness of magnetic kaolin concentrate (Temperature was 1200 ℃)was 87.4%.It increased by 22.6% than calcined whiteness 71.3% ofuntreated kaolin sample,it increased by 14.2% than calcined whiteness 76.5% of original kaolin sample.【期刊名称】《功能材料》【年(卷),期】2015(000)003【总页数】4页(P3144-3147)【关键词】磁化焙烧;湿法球磨;高岭土;除铁;烧成白度【作者】夏光华;陈翌斌;何婵;周翔宇;张晓林【作者单位】景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000;景德镇陶瓷学院材料科学与工程学院，江西景德镇 333000【正文语种】中文【中图分类】TD924;TD9261 引言高岭土被广泛应用于陶瓷、造纸、橡胶、塑料、化学工业等领域。

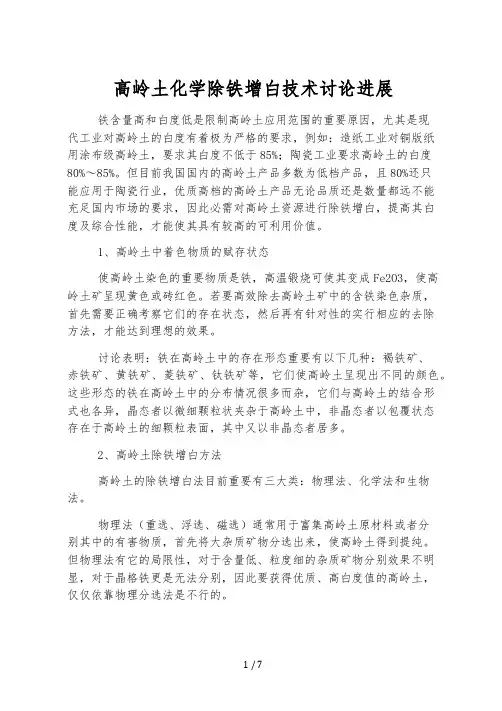

高岭土化学除铁增白技术讨论进展铁含量高和白度低是限制高岭土应用范围的重要原因，尤其是现代工业对高岭土的白度有着极为严格的要求，例如：造纸工业对铜版纸用涂布级高岭土，要求其白度不低于85%；陶瓷工业要求高岭土的白度80%～85%。

但目前我国国内的高岭土产品多数为低档产品，且80%还只能应用于陶瓷行业，优质高档的高岭土产品无论品质还是数量都远不能充足国内市场的要求，因此必需对高岭土资源进行除铁增白，提高其白度及综合性能，才能使其具有较高的可利用价值。

1、高岭土中着色物质的赋存状态使高岭土染色的重要物质是铁，高温锻烧可使其变成Fe2O3，使高岭土矿呈现黄色或砖红色。

若要高效除去高岭土矿中的含铁染色杂质，首先需要正确考察它们的存在状态，然后再有针对性的实行相应的去除方法，才能达到理想的效果。

讨论表明：铁在高岭土中的存在形态重要有以下几种：褐铁矿、赤铁矿、黄铁矿、菱铁矿、钛铁矿等，它们使高岭土呈现出不同的颜色。

这些形态的铁在高岭土中的分布情况很多而杂，它们与高岭土的结合形式也各异，晶态者以微细颗粒状夹杂于高岭土中，非晶态者以包覆状态存在于高岭土的细颗粒表面，其中又以非晶态者居多。

2、高岭土除铁增白方法高岭土的除铁增白法目前重要有三大类：物理法、化学法和生物法。

物理法（重选、浮选、磁选）通常用于富集高岭土原材料或者分别其中的有害物质，首先将大杂质矿物分选出来，使高岭土得到提纯。

但物理法有它的局限性，对于含量低、粒度细的杂质矿物分别效果不明显，对于晶格铁更是无法分别，因此要获得优质、高白度值的高岭土，仅仅依靠物理分选法是不行的。

化学除铁就是将物料中的含铁矿物用化学药剂选择性溶解再除去的方法，化学法除铁效果特别明显，其中的氧化—还原联合法等除铁方法技术比较成熟，应用也很广泛，但成本高而且严重污染环境。

生物除铁法对环境影响小，但它只对一些赋存状态特别的铁钛等杂质有效，且微生物培育的要求高、周期长，不易进行工业化生产。

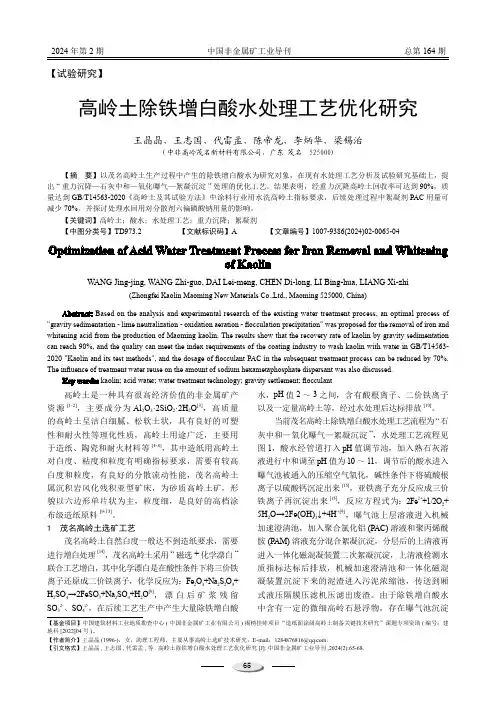

【试验研究】高岭土除铁增白酸水处理工艺优化研究王晶晶，王志国，代雷孟，陈帝龙，李炳华，梁锡治(中非高岭茂名新材料有限公司，广东 茂名　525000)【摘　要】以茂名高岭土生产过程中产生的除铁增白酸水为研究对象，在现有水处理工艺分析及试验研究基础上，提出“重力沉降—石灰中和—氧化曝气—絮凝沉淀”处理的优化工艺。

结果表明，经重力沉降高岭土回收率可达到90%，质量达到GB/T14563-2020《高岭土及其试验方法》中涂料行业用水洗高岭土指标要求，后续处理过程中絮凝剂PAC 用量可减少70%。

并探讨处理水回用对分散剂六偏磷酸钠用量的影响。

【关键词】高岭土；酸水；水处理工艺；重力沉降；絮凝剂【中图分类号】TD973.2 【文献标识码】A 【文章编号】1007-9386(2024)02-0065-04Optimization of Acid Water Treatment Process for Iron Removal and Whiteningof KaolinWANG Jing-jing, WANG Zhi-guo, DAI Lei-meng, CHEN Di-long, LI Bing-hua, LIANG Xi-zhi(Zhongfei Kaolin Maoming New Materials Co.,Ltd., Maoming 525000, China)Abstract: Based on the analysis and experimental research of the existing water treatment process, an optimal process of "gravity sedimentation - lime neutralization - oxidation aeration - flocculation precipitation" was proposed for the removal of iron and whitening acid from the production of Maoming kaolin. The results show that the recovery rate of kaolin by gravity sedimentation can reach 90%, and the quality can meet the index requirements of the coating industry to wash kaolin with water in GB/T14563-2020 "Kaolin and its test methods", and the dosage of flocculant PAC in the subsequent treatment process can be reduced by 70%. The influence of treatment water reuse on the amount of sodium hexametaphosphate dispersant was also discussed.Key words: kaolin; acid water; water treatment technology; gravity settlement; flocculant高岭土是一种具有很高经济价值的非金属矿产资源[1-2]，主要成分为 Al 2O 3·2SiO 2·2H 2O [3]，高质量的高岭土呈洁白细腻、松软土状，具有良好的可塑性和耐火性等理化性质，高岭土用途广泛，主要用于造纸、陶瓷和耐火材料等[4-8]，其中造纸用高岭土对白度、粘度和粒度有明确指标要求，需要有较高白度和粒度，有良好的分散流动性能，茂名高岭土属沉积岩风化残积亚型矿床，为砂质高岭土矿，形貌以六边形单片状为主，粒度细，是良好的高档涂布级造纸原料[9-13]。
