油浸式变压器过负荷能力

变压器的过负荷倍数

说到变压器的过负荷倍数，很多人可能会觉得头大，一听就想往后退。别急，慢慢聊，大家一定会明白的。咱们从最简单的开始：变压器嘛，顾名思义，就是一个“变”电的机器。它的任务就是把电压从一个水平“变”到另一个水平。就像你在换电池，电量不够了，变压器就负责“加油”。不过，不管多能干的机器，也有个“底线”。一旦超过了这个“底线”，变压器就容易“挂掉”——这个“底线”就是过负荷。

什么是过负荷倍数呢？想象一下你自己去超市买东西，刚拿了一个大袋子，结果越装越多，袋子开始变形，你就得停手了。换句话说，你能装多少东西，袋子就能承受多少重量。当你装得太多，袋子不顶用了，那就“爆炸”了。变压器也是一样，过负荷倍数就告诉你，它能承受多少电量的超负荷。简单点说，过负荷倍数是指变压器在短时间内承受的最大负荷，超过这个倍数，机器就得“开工太久，熬不住了”。

举个例子，假如变压器额定负荷是100千瓦，那它的过负荷倍数可能就是1.2，意思就是它能短时间承载120千瓦的负荷，超过了这个数，机器就得“受不了”了，可能就会“掉链子”，也就是说它会因过热而损坏。这时候，变压器就成了“老黄牛”一样的累了，啥都不干了，整天在维修站排队。

过负荷倍数不是说你可以随便给它加压的，它也有个限度，不是所有的变压器都能“扛得住”高负荷。咱们的生活中，变压器就像是家里那个“大铁锅”，你把火开得太猛，不但锅受不了，连饭都得烧焦。换句话说，过负荷就像“拿热锅碰冷水”，变压器不堪重负，最后只能“凉凉”。

大家也许觉得过负荷不是什么大事，顶多就是个小问题，其实不然！过负荷就像你每天跑马拉松，哪怕偶尔跑快点没关系，但你总是超速跑，迟早会让你体力透支。变压

器也是这样，偶尔过负荷没问题，但长此以往，它也会“老化得像个老太太”，电力效率下降，甚至有可能因为高温过热导致内部绝缘损坏，简直就像拖着个重行李，一步步走向退休。

不过，咱们可不能只顾着夸变压器的辛苦，还得明白它是怎么工作的。变压器有两个重要参数：一个是它的额定功率，另一个就是过负荷倍数。额定功率是指它正常工作时所能输出的最大功率。可是，生活中又不是每天都那么规律，偶尔还是会有“突发事件”，比如你家突然来了一大群人，电力负荷瞬间就增大了。这个时候，过负荷倍数就派上用场了。它告诉你，变压器短时间能“撑”多大。如果你不小心让它过度“加班”，它就得“下班”了，别看它外表坚固，里头的零件和电路都很娇气，根本经不起过度的“透支”。

XXXX 工程

35kV油浸式电力变压器

技术规范书

广西电网公司

2005年10月 35kV油浸式电力变压器技术规范书

1 目 录

1.总则

2.使用条件

3.技术要求

4.技术参数

5.供货范围

6. 质量保证和试验

7.供方在投标时应提供的资料和参数

8.技术资料和图纸交付进度

9.技术服务与设计联络

35kV油浸式电力变压器技术规范书

2

1.总则

1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。本技术规范出版时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。

GB 1094.1-1996 电力变压器 第1部分 总则

GB 1094.2-1996 电力变压器 第2部分 温升

GB 1094.3-1985 电力变压器 第3部分 绝缘水平和绝缘试验

GB 1094.5-1985 电力变压器 第5部分 承受短路的能力

GB 2536-1990 变压器油

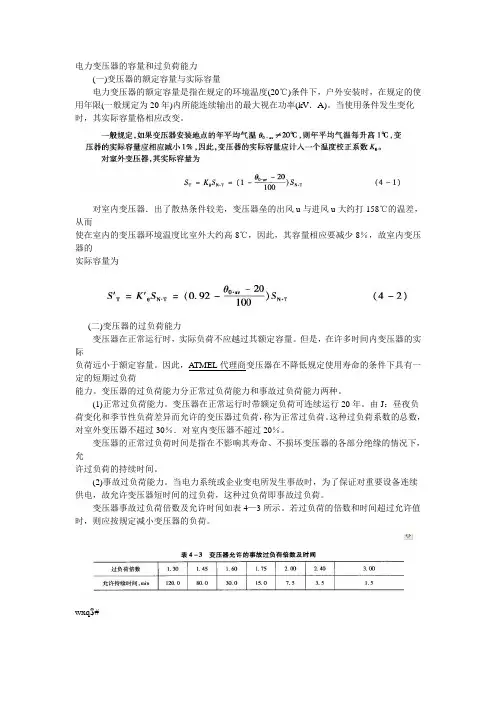

电力变压器的容量和过负荷能力

(一)变压器的额定容量与实际容量

电力变压器的额定容量是指在规定的环境温度(20℃)条件下，户外安装时，在规定的使

用年限(一般规定为20年)内所能连续输出的最大视在功率(kV．A)。当使用条件发生变化

时，其实际容量格相应改变。

对室内变压器．出了散热条件较羌，变压器垒的出风u与进风u大约打158℃的温差，从而

使在室内的变压器环境温度比室外大约高8℃，因此，其容量相应要减少8％，故室内变压器的

实际容量为

(二)变压器的过负荷能力

变压器在正常运行时，实际负荷不应越过其额定容量。但是，在许多时间内变压器的实际

负荷远小于额定容量。因此，ATMEL代理商变压器在不降低规定使用寿命的条件下具有一定的短期过负荷

能力。变压器的过负荷能力分正常过负荷能力和事故过负荷能力两种。

(1)正常过负荷能力。变压器在正常运行时带额定负荷可连续运行20年。由J：昼夜负

荷变化和季节性负荷差异而允许的变压器过负荷，称为正常过负荷。这种过负荷系数的总数，

对室外变压器不超过30％．对室内变压器不超过20％。

变压器的正常过负荷时间是指在不影响其寿命、不损坏变压器的各部分绝缘的情况下，允

许过负荷的持续时间。

(2)事故过负荷能力。当电力系统或企业变电所发生事故时，为了保证对重要设备连续

供电，故允许变压器短时间的过负荷，这种过负荷即事故过负荷。

变压器事故过负荷倍数及允许时间如表4—3所示。若过负荷的倍数和时间超过允许值

时，则应按规定减小变压器的负荷。

wxq$#

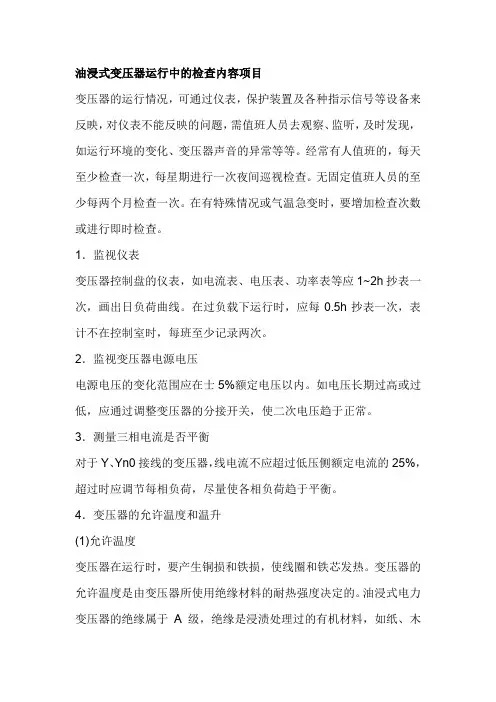

油浸式变压器运行中的检查内容项目

变压器的运行情况，可通过仪表，保护装置及各种指示信号等设备来反映，对仪表不能反映的问题，需值班人员去观察、监听，及时发现，如运行环境的变化、变压器声音的异常等等。经常有人值班的，每天至少检查一次，每星期进行一次夜间巡视检查。无固定值班人员的至少每两个月检查一次。在有特殊情况或气温急变时，要增加检查次数或进行即时检查。

1．监视仪表

变压器控制盘的仪表，如电流表、电压表、功率表等应1~2h抄表一次，画出日负荷曲线。在过负载下运行时，应每0.5h抄表一次，表计不在控制室时，每班至少记录两次。

2．监视变压器电源电压

电源电压的变化范围应在士5%额定电压以内。如电压长期过高或过低，应通过调整变压器的分接开关，使二次电压趋于正常。

3．测量三相电流是否平衡

对于Y、Yn0接线的变压器，线电流不应超过低压侧额定电流的25%，超过时应调节每相负荷，尽量使各相负荷趋于平衡。

4．变压器的允许温度和温升

(1)允许温度

变压器在运行时，要产生铜损和铁损，使线圈和铁芯发热。变压器的允许温度是由变压器所使用绝缘材料的耐热强度决定的。油浸式电力变压器的绝缘属于A级，绝缘是浸渍处理过的有机材料，如纸、木材和棉纱等，其允许温度是105℃。变压器温度最高的部件是线圈，其次是铁芯，变压器油温最低。线圈匝间的绝缘是电缆纸，而能测量的是线圈的平均温度，故运行时线圈的温度应≤95℃。

电力变压器的运行温度直接影响到变压器的输出容量和使用寿命。温度长时间超过允许值，则变压器绝缘容易损坏，使用寿命降低。变压器的使用年限的减少一般可按“八度规则”计算，即温度升高8℃，使用年限减少1/2。试验表明：如果变压器绕组最热点的温度一直维持在95℃，则变压器可连续运行20年。若绕组温度升高到105℃，则使用寿命降低到7.5年，若绕组温度升高到120℃，使用寿命降低到2.3年，可见变压器使用寿命年限主要决定于绕组的运行温度。
