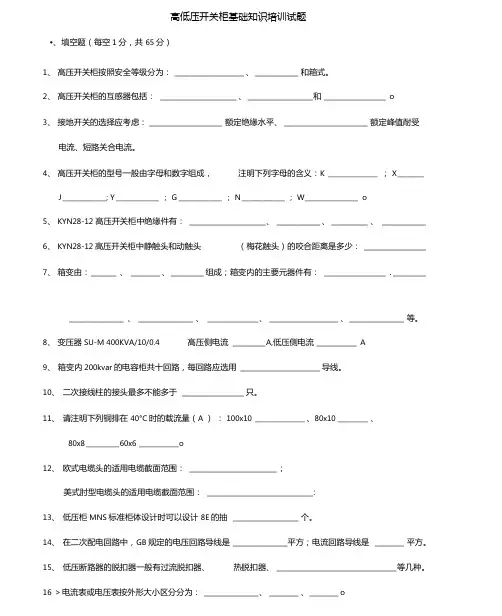

高低压开关柜基础知识培训试题
•、填空题（每空1分，共 65分）
1、 高压开关柜按照安全等级分为： ___________________ 、 ____________ 和箱式。
2、 高压开关柜的互感器包括： _____________________ 、 __________________ 和 _________________ o
3、 接地开关的选择应考虑： ____________________ 额定绝缘水平、 _______________________ 额定峰值耐受
电流、短路关合电流。
4、 高压开关柜的型号一般由字母和数字组成， 注明下列字母的含义：K _______________ ； X ________
J _____________ ; Y _____________ ； G _____________ ； N _____________ ； W ________________ o
5、 KYN28-12 高压开关柜中绝缘件有： _____________________ 、 ____________ 、 __________ 、 ____________
6、 KYN28-12高压开关柜中静触头和动触头 （梅花触头）的咬合距离是多少： _________________
7、 箱变由： _______ 、 ________ 、 _________ 组成；箱变内的主要元器件有： _________________ . _________
_______________ 、 _______________ 、 ______________ 、 ___________________ 、 _______________ 等。
8、 变压器SU-M 400KVA/10/0.4 高压侧电流 _________ A,低压侧电流 ___________ A
西门子8DA10型高压开关柜(GIS)系统培训讲义-图文
GIS结构、原理及操作GIS结构、原理及操作第一章8DA10型高压开关柜功能、特点GIS结构、原理及操作8DA系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。这些开关柜额定电压高达40.5kV，额定电流高达3150A。它们适用于100kA的最大允许额定短路电流和40kA的最大短路分断电流。
GIS结构、原理及操作8DA型固定安装断路器型开关柜具有以下特点：适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验；采用绝缘介质SF6气体；可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和SF6气体绝缘母线；本柜型GIS为单母线结构；本柜型采用单极金属外壳；本柜型为免维护高压开关柜；
采用逻辑机械联锁的完整开关柜联锁系统；气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；具有较高的人员安全性；具有较高的设备安全性。GIS结构、原理及操作
GIS结构、原理及操作第二章8DA10型开关柜原理及柜体结构GIS结构、原理及操作GIS结构、原理及操作上图为：8DA10（3极）断路器柜和开关柜极柱①②③④⑤⑦⑨
低压室（标准高度：850/1200mm）SIPROTEC保护继电器（选件）用于三位置隔离开关的控制与指示板，带有断路器位置指示器用于馈线气体室的气体压力指示器(B0)气体灌充阀电缆隔室框架
⑥真空断路器的控制与指示板⑧用于电压检测系统的插孔⑩母线
母线外壳上套管断路器外壳 三位置隔离开关
真空灭弧室电流互感器下套管
开关柜连接外壳GIS结构、原理及操作8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。
下面将就上述几部分组成的功能、特性进行简要介绍。
GIS结构、原理及操作2.1断路器柜2.1.1功能断路器柜是8DA系列开关柜的基本柜型。具有“进线”和“出线”功能。它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。2.1.2框架
⾼压开关柜基础知识
⾼压开关柜基础知识培训
第⼀章⾼压开关柜概述
⼀、基本概念1.开关柜（⼜称成套开关或成套配电装置）：它是以断路器为主的电⽓设备；是指⽣产⼚家根据电⽓⼀次主接线图的要求，将有关的⾼低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘⼦等装配在封闭的或敞开的⾦属柜体内，作为电⼒系统中接受和分配电能的装置。2.⾼压开关设备：主要⽤于发电、输电、配电和电能转换的⾼压开关以及和控制、测量、保护装置、电⽓联结（母线）、外壳、⽀持件等组成的总称。
3.开关柜防护要求中的“五防”：防⽌误分误合断路器、防⽌带电分合隔离开关、防⽌带电合接地开关、防⽌带接地分合断路器、防⽌误⼊带电间隔。
4.母排位置相序对应关系：
表1-1
⽌外部物体侵⼊内部设备的保护程度。表1-2
三、⾼压开关柜正常使⽤条件:1、环境温度:周围空⽓温度不超过40℃(上限)，⼀般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。环境温度过⾼,⾦属的导电率会减低,电阻增加,表⾯氧化作⽤加剧;另⼀⽅⾯, 过⾼的温度,也会使柜内的绝缘件的寿命⼤⼤缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中
会产⽣内应⼒,最终会导致绝缘件的破坏。2、海拔⾼度:⼀般不超过1000⽶. 对于安装在海拔⾼于1000⽶处的设备,外绝缘的绝缘⽔平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。由于⾼海拔地区空⽓稀薄,电器的外绝缘易击穿,所以采⽤加强绝缘型电器，加⼤空⽓绝缘距离，或在开关柜内增加绝缘防护措施。3、环境湿度: ⽇平均值不⼤于95%，⽉平均值不⼤于90%。
4、地震烈度:不超过8度。
5、其它条件:没有⽕灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
第⼆章⾼压开关柜组成及分类
⼀、开关柜的组成；
开关柜应满⾜GB3906-1991《3-35 kV交流⾦属封闭开关设备》标准的有关要求，由柜体和断路器⼆⼤部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、⼆次端⼦及连线等组成。
S Schneider（GZ）-EP

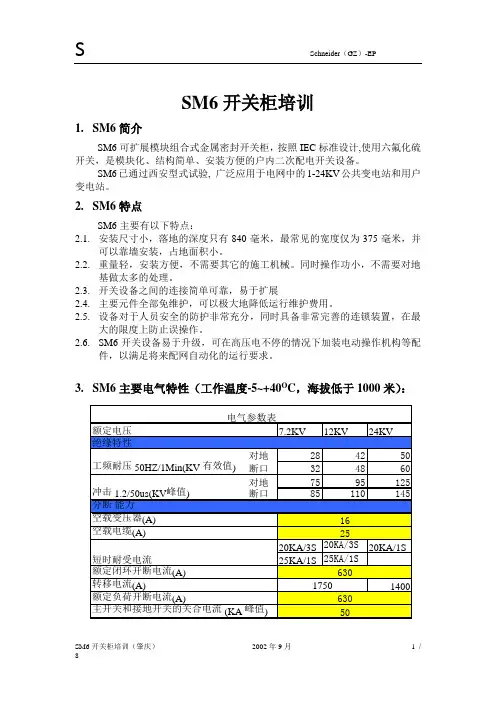

SM6开关柜培训（肇庆） 2002年9月 1 / 8
SM6开关柜培训
1. SM6简介
SM6可扩展模块组合式金属密封开关柜，按照IEC标准设计,使用六氟化硫开关，是模块化、结构简单、安装方便的户内二次配电开关设备。
SM6已通过西安型式试验, 广泛应用于电网中的1-24KV公共变电站和用户变电站。
2. SM6特点
SM6主要有以下特点：
2.1. 安装尺寸小，落地的深度只有840毫米，最常见的宽度仅为375毫米，并可以靠墙安装，占地面积小。
2.2. 重量轻，安装方便，不需要其它的施工机械。同时操作功小，不需要对地基做太多的处理。
2.3. 开关设备之间的连接简单可靠，易于扩展
2.4. 主要元件全部免维护，可以极大地降低运行维护费用。
2.5. 设备对于人员安全的防护非常充分，同时具备非常完善的连锁装置，在最大的限度上防止误操作。
2.6. SM6开关设备易于升级，可在高压电不停的情况下加装电动操作机构等配件，以满足将来配网自动化的运行要求。
3. SM6主要电气特性（工作温度-5~+40OC，海拔低于1000米）：
7.2KV12KV24KV对地284250断口324860对地7595125断口8511014520KA/3S20KA/3S20KA/1S25KA/1S25KA/1S额定闭环开断电流(A)转移电流(A)1400额定负荷开断电流(A)主开关和接地开关的关合电流 (KA 峰值)额定电压50冲击 1.2/50us(KV峰值)工频耐压 50HZ/1Min(KV 有效值)绝缘特性分断 能力电气参数表6301625空载变压器(A)短时耐受电流630空载电缆(A)1750
