第三章_水电站计算机监控系统的模式和配置

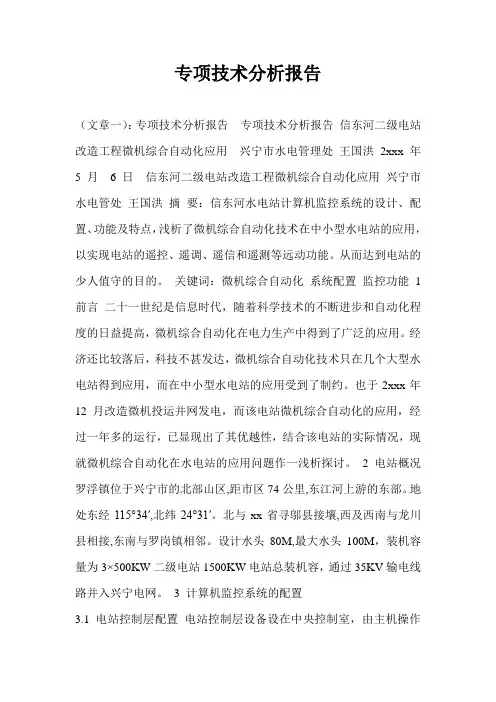

专项技术分析报告

（文章一）：专项技术分析报告 专项技术分析报告 信东河二级电站改造工程微机综合自动化应用 兴宁市水电管理处 王国洪 2xxx年

5 月 6 日 信东河二级电站改造工程微机综合自动化应用 兴宁市水电管处 王国洪 摘 要：信东河水电站计算机监控系统的设计、配置、功能及特点，浅析了微机综合自动化技术在中小型水电站的应用，以实现电站的遥控、遥调、遥信和遥测等远动功能。从而达到电站的少人值守的目的。 关键词：微机综合自动化 系统配置 监控功能 1

前言 二十一世纪是信息时代，随着科学技术的不断进步和自动化程度的日益提高，微机综合自动化在电力生产中得到了广泛的应用。经济还比较落后，科技不甚发达，微机综合自动化技术只在几个大型水电站得到应用，而在中小型水电站的应用受到了制约。也于2xxx年12月改造微机投运并网发电，而该电站微机综合自动化的应用，经过一年多的运行，已显现出了其优越性，结合该电站的实际情况，现就微机综合自动化在水电站的应用问题作一浅析探讨。 2 电站概况

罗浮镇位于兴宁市的北部山区,距市区74公里,东江河上游的东部。地处东经115°34′,北纬24°31′。北与xx省寻邬县接壤,西及西南与龙川县相接,东南与罗岗镇相邻。设计水头80M,最大水头100M，装机容量为3×500KW二级电站1500KW电站总装机容，通过35KV输电线路并入兴宁电网。 3 计算机监控系统的配置

3.1 电站控制层配置 电站控制层设备设在中央控制室，由主机操作员工作站、通讯工作站、主控制台、语音报警装置、UPS电源等组成。

电站控制层负责协调和管理各现地控制层的工作；收集有关信息并作相应处理和存储；迅速、准确、有效地完成对本站被控对象的安全监视和控制。操作员可以在主控制室通过人机接口对数据库和画面在线修改，进行人工设定、设置监控状态、修改限值、事故处理指导和恢复操作指导等功能，并可下传至LCU。监控命令输出只有监控主机取得控制权的工作执行，作为另一台工作站只作监测、数据通信而无控制输出，两机可互相跟踪，系统软件根据监控主机的运行和通信、硬件、软件等状态，进行跟踪判别，一旦出现异常，系统自动给出切换信号，由另一台工作站代替主机的工作，同时给出主机故障提示，主机修复启动后，自动监测转到主机并将数据输入，并重新处于监控状态。

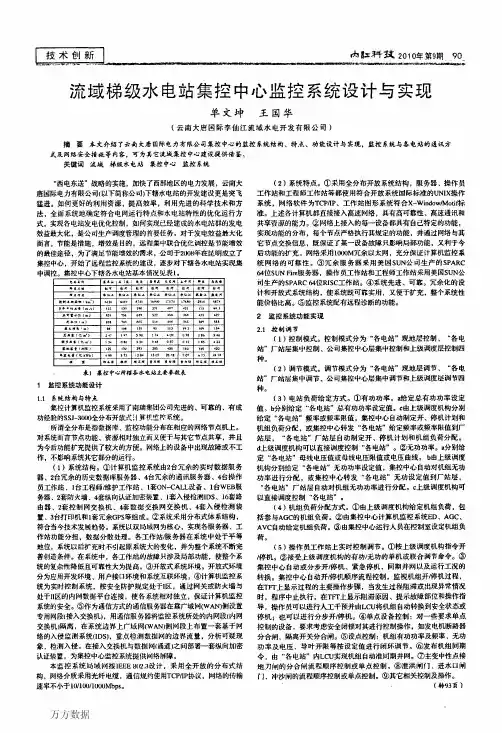

流域梯级水电站集控中心监控系统设计与实现

单文坤王国华

（云南大唐国际李仙江流域水电开发有限公司）

摘要本文介绍了云南大唐国际电力有限公司集控中心的监控系统结构、特点、功能设计与实现。监控系统与各电站的通讯方式及网络安全措施等内容，可为其它流域集控中心建设提供借鉴。

关键词流域梯级水电站集控中心监控系统

“西电东送”战略的实施，加快了西部地区的电力发展，云南大

唐国际电力有限公司（以下简称公司）下辖水电站的开发建设更是突飞

猛进。如何更好的利用资源，提高效率，利用先进的科学技术和方

法，全面系统地确定符合电网运行特点和水电站特性的优化运行方式，实现各电站发电优化控制，如何实现已经建成的水电站群的发电

效益最大化，是公司生产调度管理的首要任务。对于发电效益最大化

而言，节能是措施，增效是目的，远程集中联合优化调控是节能增效

的最佳途径，为了满足节能增效的需求，公司于２００８年在昆明成立了集控中心，开始了远程监控系统的建没，逐步对下辖各水电站实现集

中调控。集控中心下辖各水电站基本情况见表１。

ｔＢｚｅ■●＾ｊ＾●

■＾■ｔ●ｕ‘●“４●ｏ‘●铀４●ｏｏ＾●ｚ▲置＾

’｝●ｑ＾ｔｃ∞，・】４ｔｔ＊ｏｍ，

ｔ＾４‘‘ｍ）昱■‘ｃ亿ｍ’）■’＾：ｔ－（亿∞’Ｊｔ机ｌｔｆＭｗ●ｉｔ量ｌ乜ｋｗｈ）Ｈｉｔ＾月ｔ＾Ｈ

表１集控中心所辖各水电站主要参数表

１监控系统功能设计

１．１系统结构与特点

集控计算机监控系统采用了南瑞集团公司先进的、可靠的、有成功经验的ＳＳＪ一３０００全分布开放式：１算机监拧系统。

所渭全分布是指数据库、监控功能分布在相应的网络节点机上。

对系统而言节点功能、资源相对独立而又便于与其它节点共享，并且为今后功能扩充提供了较大的方便。网络上的设备中出现故障或不工

作，不影响系统其它部分的运行。（１）系统结构。①计算机监控系统由２台冗余的实时数据服务

器、２台冗余的历史数据库服务器、４台冗余的通讯服务器、４台操作

员工作站、ｌ台工程师，维护工作站、ｌ套ＯＮ－ＣＡＬＬ设备、ｌ台ＷＥＢ那ｔ

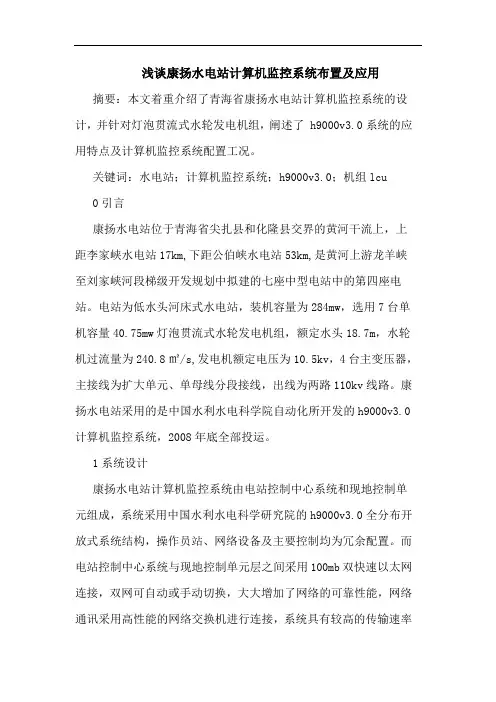

浅谈康扬水电站计算机监控系统布置及应用

摘要：本文着重介绍了青海省康扬水电站计算机监控系统的设计，并针对灯泡贯流式水轮发电机组，阐述了 h9000v3.0系统的应用特点及计算机监控系统配置工况。

关键词：水电站；计算机监控系统；h9000v3.0；机组lcu

0引言

康扬水电站位于青海省尖扎县和化隆县交界的黄河干流上，上距李家峡水电站17km,下距公伯峡水电站53km,是黄河上游龙羊峡至刘家峡河段梯级开发规划中拟建的七座中型电站中的第四座电站。电站为低水头河床式水电站，装机容量为284mw，选用7台单机容量40.75mw灯泡贯流式水轮发电机组，额定水头18.7m，水轮机过流量为240.8㎡/s,发电机额定电压为10.5kv，4台主变压器，主接线为扩大单元、单母线分段接线，出线为两路110kv线路。康扬水电站采用的是中国水利水电科学院自动化所开发的h9000v3.0计算机监控系统，2008年底全部投运。

1系统设计

康扬水电站计算机监控系统由电站控制中心系统和现地控制单元组成，系统采用中国水利水电科学研究院的h9000v3.0全分布开放式系统结构，操作员站、网络设备及主要控制均为冗余配置。而电站控制中心系统与现地控制单元层之间采用100mb双快速以太网连接，双网可自动或手动切换，大大增加了网络的可靠性能，网络通讯采用高性能的网络交换机进行连接，系统具有较高的传输速率

和良好的抗电磁干扰能力。

1.1.电站控制中心系统的设备配置及功能

电站控制中心系统也称为厂站级控制层单元，主要以微机监控为主，大系统设有五台微机工作站：其中两台为操作员站、两台为数据库管理站、一台为工程师站，五台系统均选用sun公司的64位solaris8（unix）操作系统。还有四台小系统微机工作站，操作系统选用 windows 2000 server，主要用于厂内外通讯。

1 监控系统的范围、功能及结构。

1．1范围、功能

本规程规定了H9000计算机监控系统在数据采集、综合参数统计、计算与分析、安全监视、语音报警、电话自动报警及查询、模拟光字牌、画面显示、打印制表、自动发电控制（AGC）、经济运行（EDC）、自动电压控制（AVC）、电站设备的指令操作控制、防误操作功能、操作票、运行指导与培训仿真、LCU现地操作、通讯、数据库管理、系统自检与切换、远方诊断功能、系统时钟管理、系统授权管理等方面的监控、运行、操作有关要求。

1．2结构

1）监控结构：分层分布式

上位机、下位机、GPS、UPS、通讯站，单网多机、多用户的监控系统。

2）上位机：由主控站、备用站、工程师站、通讯站组成。其中工程师站为服务器，备用站同步跟踪主控站数据，作为监视；主控站不仅监视运行参数，还进行操作命令下发至下位机。

3）下位机：LCU、PLC层混合。是执行具体命令的执行层，LCU负责命令接收，下传至PLC，数据收集处理，PLC是命令开出执行的最低层。下位机分为发变组LCU，公用LCU两个方面。

4）通讯站：是与中调、地调的遥测、遥信点的信息发送和接收站。

2 监控用语的定义

2．1、 不定态：指机组处于监控系统不能确认的状态。如机组处于开、停机过程中等。

2．2 停机态：指机组处于监控系统确认的停机状态。满足的条件是：断路器在断开位置，转速小于5%Ne，导叶全关，风闸落下四个条件。

2．3 空转态：指机组处于额定转速，但未启励的状态。

2．4 空载态：指机组处于额定转速条件。

2．5 发电态：指机组出口断路器已合上，可以接带负荷的状态。满足的条件是：断路器合上，转速大于95%Ne，机端电压大于90%Ue，导叶不在全关位置四个合上，速大于95%Ne，机端电压大于90%Ue，导叶在全关位置四个条件。

2．6 无条件合：断路器合闸时点击此键不判同期直接合闸。 2 2．7 无压合：指需要进行充电时，已确认一侧无电压，要经过同期系统进行同期鉴别的一种断路器操作方式。
