成都重工起重机股份有限公司 联系电话：************d
1
葫芦双梁门式起重机
说
明
书
成都重工起重机股份有限公司 联系电话：************
2
目 录
一、 概述················································3
二、 起重机几何尺寸及主要技术参数·························4
三、 起重机结构形式·······································8
四、 起重机安装··········································9
五、 起重机使用注意事项·································13
六、 起重机部件的维修、维护及常见故障处理·················16
七、 起重机电气维修及常见故障处理························23
八、 机构的润滑··········································26
九、 起重机的试验·······································28
严禁超载使用！！！
成都重工起重机股份有限公司 联系电话：************
3
一、概 述
1、说明书适用范围
本说明书适用于MG型（包箱式和桁架式）双主梁吊钩门式起重机。
2、用途
MG型双梁葫芦门式起重机（以下简称起重机）适用于露天环境的一般装卸及起重搬运工作。本产品适应于温度-25℃～+40℃，湿度≤85％，无火灾、无爆炸危险和腐蚀性介质的环境中工作，禁止吊运有毒、易燃、易爆物品。本产品结构紧凑，工作可靠方便，是改善劳动条件，提高劳动生产的有利工具，因此是工矿企业中必备的机械设备。
电动葫芦主要参数文字说明部 分．
一、 文字说明部分 1、 产品概述
D型系列钢丝绳电动葫芦系在原CD、MD型1基础上的改进型产品。它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、单重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。固定式又分为“A、A、A、A”四种型式，见图3，可直接安4 123装在构架上使用；小车式具有运行功能，可安装在轨道上使用。CD型为単速起升，MD型为常速11和慢速两档起升。
本厂主要生产载重0.25t~20t，起什高度3m~30m系列电动葫芦，亦可根据您的需要设计、制造非标系列电动葫芦。
2、 主要用途
小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓是目前生产作业中改善劳料场等场所，库、．
动条件、提高劳动效率的必备机械。 适用范围及工作条件3、
℃，湿度~+40本产品适用于在温度-25℃爆炸危，≤85%海拔1000m以下，无火灾，禁止吊运融险和腐蚀性介质的环境中工作。化金属和有毒、易燃、易爆物品。本产品所；工380V适用的电源为交流三相、50HZ、使用中机构工作级别每提高作类型为中级。
20%。一级，其额定起吊量必须相应降低 产品规格型号及其外形结构4、
4．规格型号及外形结构1
D(C2
9
1
/ D电动小车
起升高度 9mA下固定式22t 额定起重
MD 为常速（CD慢速）/常速11
型电动葫芦规格型号参数技术参CD4.2 MD
114
数和外形安装尺寸见表．
4.3 外形结构图见图1~图15
5、 传动结构与工作原理
CD MD型电动葫芦主要由三部分组11成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。 5.1 起什机构
桥式起重机使用说明书
通 用 桥 式 起 重 机
使 用 维 护 说 明 书
起重机厂
1
1. 概述
本说明书适用于电动双梁桥式起重机（包括吊钩、抓斗、电磁、防爆、绝缘、两用、三用、双小车、挂梁、司机室移动等）安装、使用维护及试车验收。
1.1 起重机的主要用途
本系列电动桥式起重机用于工厂、电站、库房、料场等固定跨间内搬运物料，安装维修设备。根据使用要求按取物装置可分为如下几种类型。
a、吊钩桥式起重机：用于搬运成件物品；
b、抓斗桥式起重机：用于搬运散料物品；
c、电磁桥式起重机：搬运黑色金属物品；
d、抓斗吊钩桥式起重机：搬运成件或散料物品，可一机两用，每个工作循环只能用一种取物装置；
e、电磁吊钩桥式起重机：搬运成件物品或吸运黑色金属物料，可一机两用；
f、抓斗电磁桥式起重机：搬运散料物品或吸运黑色金属物料，可一机两用；
g、抓斗电磁吊钩桥式起重机：可一机三用，搬运、抓取、吸吊各种物料，每次只可用一种取物装置；
h、防爆桥式起重机：在易燃、易爆环境内使用搬运安装物品，按四种防爆级别Ⅰ Ⅱ A ⅡB ⅡC选择使用；
i、绝缘桥式起重机：在带电环境下搬运物品如电解电镀车间；
j、双小车桥式起重机：在一台起重机上有两台小车，可同时或单独使用；
k、司机室移动桥式起重机：为便于司机操作准确，
2 起重机司机室可沿桥架随小车或自行移动。
1.2 主要性能参数及构造
1.2.1 主要性能参数
起重量、跨度、起升高度、工作级别、各机构工作速度、小车工作极限、最大轮压、抓斗容量及物料比重、电磁盘型号、外形尺寸、防爆级别等。具体数值查阅起重机总图。
1.2.2 起重机的构成（见图1）
1、 电器设备
2、小车 1234567图1H1SBBH
3 3、大车运行机构 4、桥架 5、抓斗 6、吊钩 7、电磁盘
a. 起升机构
由电动机、制动器、减速器、卷筒组、定滑轮组、吊钩组、起升限位、传动轴、联轴器等组成。

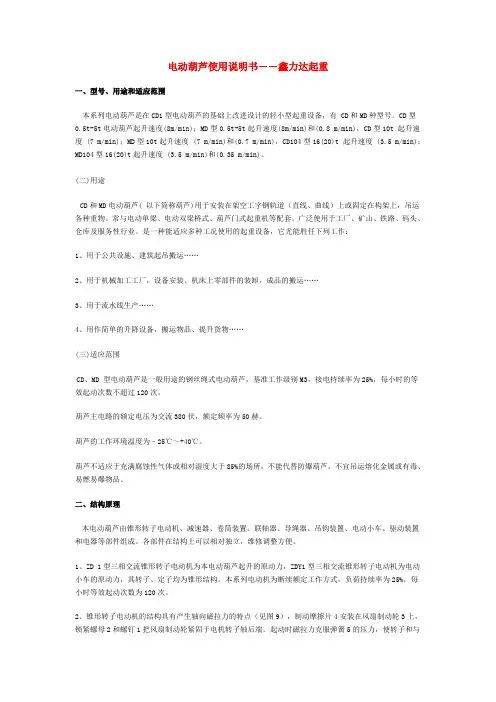

电动葫芦使用说明书――鑫力达起重
一、型号、用途和适应范围
本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。
(二)用途
CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：
1、用于公共设施、建筑起吊搬运……
2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……
3、用于流水线生产……
4、用作简单的升降设备，搬运物品、提升货物……
(三)适应范围
CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理
本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。
1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
