泵站施工组织设计方案一、项目背景及目标泵站位于我国某重要河流沿岸，工程主要包括新建泵站一座，及相关配套设施。
项目旨在提高区域防洪排涝能力，保障农业生产，改善生态环境。
我们的目标是确保工程按期完成，质量达标，安全可靠。
二、施工准备工作1.施工图纸及技术规范：组织设计人员对施工图纸进行审查，确保图纸完整、准确。
同时，熟悉相关技术规范，为施工提供技术支持。
2.施工队伍：选拔具有丰富施工经验的管理人员和技术人员，组成施工队伍。
对施工人员进行专业培训，提高其技能水平。
3.施工材料：根据工程需求，提前采购优质施工材料，确保材料供应充足。
4.施工设备：配置满足施工需求的各类设备，包括挖掘机、装载机、混凝土搅拌机等。
三、施工阶段划分1.土建施工阶段：主要包括泵站主体结构、引水渠道、出水渠道等土建工程的施工。
2.机电设备及金属结构安装阶段：主要包括泵站机电设备及金属结构的安装、调试。
3.调试运行阶段：对泵站进行调试，确保设备运行正常。
4.竣工验收阶段：组织专家对工程进行验收，确保工程质量达标。
四、施工方法及工艺1.土建施工：采用分段施工法，将工程分为若干施工段，同步进行。
采用现代化施工工艺，提高施工效率。
2.机电设备及金属结构安装：采用现场组装法，将设备分解为若干部分，现场组装。
采用精密测量技术，确保设备安装精度。
3.调试运行：在设备安装完成后，进行调试运行，发现问题及时处理。
五、施工进度安排1.施工前期：进行施工图纸审查、施工队伍培训、施工材料采购等工作。
2.施工中期：完成土建工程、机电设备及金属结构安装。
3.施工后期：进行调试运行、竣工验收。
六、施工质量控制1.施工过程控制：对施工过程进行全面监控，确保施工质量。
2.施工材料控制：对施工材料进行严格验收，确保材料质量。
3.施工设备控制：对施工设备进行定期检查，确保设备正常运行。
七、施工安全管理1.安全培训：对施工人员进行安全培训，提高其安全意识。
2.安全措施：制定完善的安全措施，确保施工安全。

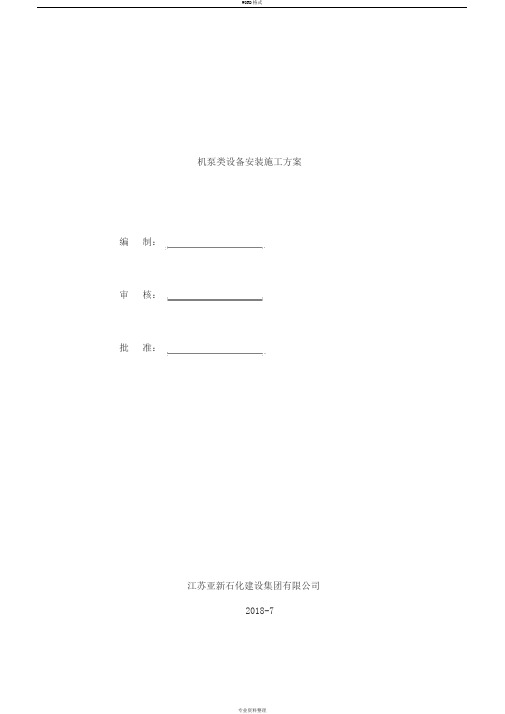

机泵类设备安装施工方案编制：审核：批准：江苏亚新石化建设集团有限公司2018-7目录1、工程概况 (2)2、编制依据 (2)3、施工前准备工作 (3)4、基础的验收 (3)5、设备验收 (4)6、基础处理及地脚螺栓、垫铁安装技术要求 (4)7、施工程序及施工方法 (5)8、设备的找正、找平和对中 (6)9、基础二次灌浆 (8)10、泵单体试运转..........................................................错误！未定义书签。
11、工程质量保证措施 (8)12、安全技术措施 (8)13、施工人员组织安排计划 (9)14、主要施工机具配置 (10)15、施工手段用料 (10)11、工程概况银川宝塔精细化工有限公司技改工程10万吨/年重整装置改造项目机泵类设备共计8台，工程量明细见下表：序号名称设备位号型号台数备注1重整进料泵P-202/A.B 65AYII-50*2 22脱C-6塔回流泵P-206/A.B 65AYU-100 23重整分油泵P-207/A.B 65AYU-100 24预分馏塔回流泵P-102/A.B 80AYU-100*2 2合计16 为满足安全施工需要，合理安排工程进度，确保工程施工质量，特编制本施工方案。
2、编制依据2.1重整装置改造项目的平面布置图2.1《机械设备安装工程施工及验收规范》GB50231-982.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.3《化工机器安装工程施工及验收规范》HGJ207-832.4《建设工程施工现场供用电安全规范》GB50194-933、施工前准备工作3.1设备安装平面布置图、安装图、装配图、基础图、易损零件图及安装使用说明书等技术资料齐全。
3.2土建基础工程已基本结束，混凝土强度达到要求，并经验收合格，具备安装条件，基础附近的地下工程已完成。
3.3施工运输临时道路已整修，保证畅通运输。
可编辑修改精选全文完整版目录1.工程简介 (1)1.1工程概况 (1)1.2工程量 (1)2施工布置 (1)2.1施工道路 (1)2.2施工用电 (1)3.进度计划 (2)4.设备安装及调试施工措施 (2)4.1 闸门安装 (2)4.2 拦污栅加工与安装 (2)4.3 水泵安装 (3)4.4 设备调试 (3)5.资源配置 (5)5.1劳动力配置 (5)5.2机械配置计划 (5)6. 质量、安全、环保措施 (6)6.1质量保证措施 (6)6.2安全施工要求 (6)6.3文明施工要求 (7)6.4环境保护要求 (7)1.工程简介1.1工程概况北区雨水泵站位于保税一路和保税北路交界处附近，设计流量为7m3/s，采用4台潜水轴流泵。
泵站进、出水管道连接北区河道和龙凤新河，设置有引、排水设施。
泵站施工包括：进水管、泵房、出水管、引水管道四部分。
本工程包括：水泵安装、进水口闸门安装、拦污栅制作与安装及设备调试。
1.2工程量工程量如下表所示：工程量表表12施工布置2.1施工道路北区泵站施工利用已形成的主线施工便道和泵站附近的施工道路。
2.2施工用电施工用电主要为水泵及闸门二期砼浇筑、钢筋（钢板）加工与焊接及施工照明等用电。
根据施工需要现场布置1台100KW柴油发电机用于现场施工。
水泵及闸门安装调试接引附近永久电源。
3.进度计划本工程施工计划工期为：2010.7.20～2010.8.10，总工期为21天。
4.设备安装及调试施工措施4.1 闸门安装闸门为2m×2m镶铜铸铁方闸门，为手电两用使用。
闸门由厂家提供并指导安装，安装前根据厂家要求在泵站池壁（QB1）施工时安装预埋件（具体尺寸见附图）。
⑴安装闸槽及丝杠托架安装闸槽及丝杠托架前复核安装轴线与土建预留孔轴线，导轨面与铅垂线平行，导轨全长允许偏差2mm，确认位置准确后进行焊接加固并进行二期砼浇筑。
⑵闸门、丝杠及传动装置安装闸门用吊车吊至安装部位，后进行丝杠及传动装置安装。
1. 《压缩机、风机、泵安装工程施工及验收规定》GB50275；2. 《机械设备安装工程施工验收通用规范》GB50231；3. 《石油化工施工安全技术规程》SH3505；4. 相关设备生产厂商提供的技术资料和安装手册。
二、工程概况1. 工程名称：XX项目机泵类设备安装工程；2. 工程地点：XX；3. 工程内容：本次安装工程涉及XX台机泵类设备，包括泵、风机、压缩机等；4. 工程规模：XX。
三、施工应具备的条件及施工准备1. 设计图纸、资料齐全，包括出厂合格证明书、安装及使用说明书、装箱单等；2. 施工机具、设备、材料到位，满足施工需求；3. 组织施工人员认真学习图纸、说明书，技术负责人对施工人员进行技术交底；4. 根据泵的大小、结构型式等定出垫铁规格及用量，准备好垫铁；5. 对基础进行验收并处理，确保基础满足安装要求。
四、机泵主要安装程序和主要施工方法1. 安装前准备：检查设备、基础、施工机具等是否符合要求，确保安装顺利进行；2. 设备开箱检查：检查设备外观、零部件是否完好，包装是否完好；3. 基础检查验收及处理：检查基础外观，确认基础尺寸、标高、平整度等是否符合要求；4. 设备搬运就位：采用合适的吊装设备将设备吊装至安装位置；5. 设备安装（找正、找平和对中）：按照设备安装手册和设计要求，进行设备找正、找平和对中；6. 紧固连接：按照要求紧固设备连接部位，确保连接牢固；7. 管道连接：根据设备要求，进行管道连接，确保连接密封、牢固；8. 试运转：完成设备安装后，进行空负荷试运转，检查设备运行是否正常；9. 调试：根据试运转结果，对设备进行调试，确保设备性能满足要求。
五、质量控制1. 施工过程中，严格执行国家和行业相关规范、标准；2. 对施工过程中的关键工序进行检验，确保施工质量；3. 设备安装完成后，进行验收，确保设备安装质量符合要求。
六、安全文明施工管理1. 严格执行国家和行业有关安全、文明施工的规定；2. 施工现场设置安全警示标志，确保施工安全；3. 加强施工现场环境管理，保持现场整洁、有序。
泵类设备安装施工方案1. 引言泵类设备广泛应用于各种行业，如化工、水处理、能源等。
安装质量直接关系到设备的性能和使用寿命。
本文将从以下方面讨论泵类设备的安装施工方案：施工前准备工作、泵的安装位置和方法、管路的布置和连接、检查和测试。
2. 施工前准备工作2.1 安全检查施工前需要对现场进行安全检查，确保无危险物品和障碍物。
尽可能避免设备在地面上，以减少振动和噪音。
2.2 安装计划根据设备的安装要求和现场情况，制定安装计划，确定泵的位置和管路布置方案。
安装计划需考虑施工人员数量、设备重量和吊装工具等。
2.3 相关设备准备准备所需的工具和设备，如起重机、各种手工具、管道、管件、阀门等。
2.4 泵的前期准备工作装配和植入泵的零件、设备检查计划和必需的测量工具、压力检测设备和系统设置，等等。
3. 泵的安装位置和安装方法根据泵的类型、流速和特殊要求选择安装地点和安装方法。
这些因素决定了泵的运行效率和安全性。
安装的位置应符合安装要求。
泵的位置应放在平坦、坚固和稳定的基础上。
3.1 站立安装泵的站立安装一般适合于小型布局的泵，泵的旋转面垂直于垂直面。
3.2 横放安装泵的横放安装应选在建筑物的内部。
一般来说，泵的横放安装不适用于大量流量的泵。
泵的旋转面垂直于水平面。
4. 管路的布置和连接安装管理路和泵连接是非常关键的，因为它的安装影响到泵的运行效率和安全性。
4.1 设备选址在设备选址上，应考虑泵的安装和工作需要的全部管路、收集器、排气管和补偿装置。
4.2 管路连接管道安装应严格按照安装要求进行连接。
根据安装情况，选择合适的管路形式，如直通、弯曲、三通等结构形式.4.3 排气管对于上断面水泵安装和低位部分带气泵安装，排气管连接和排气时，应排除管路空气，保证正常排气。
5. 检查和测试安装后，进行管路和接口的检查和测试，包括以下检查和测试：5.1 管路压力测试进行管路压力测试，以验证管路的可靠性和密封性。
应按照安装规范进行压力测试，并测量压力和泵的流量。
泵站施工组织设计范本1. 引言泵站的施工组织设计是泵站工程施工过程中非常重要的一局部。
合理设计的施工组织方案能够确保施工过程的顺利进行，提高施工效率，降低施工风险，保证工程质量。
本文将为泵站施工组织设计提供一个范本，以供参考和借鉴。
2. 施工组织设计目标•确定施工工程的整体目标和工期要求。
•制定合理的施工方案，确定施工工艺和方法。
•确定施工组织结构和人员配置。
•确定施工材料和设备的供应方案。
•做好平安环保措施的设计和落实等。
3. 施工组织设计内容3.1 施工工程概况•泵站名称、位置、所属单位、工程规模等根本信息。
•泵站工程施工的目的和意义。
3.2 工期安排•确定工程施工周期，制定施工进度方案。
•将工程施工分解为假设干个工作任务，确定每个任务的时间节点。
3.3 施工方案•定义施工工艺和施工方法。
•详细说明泵站结构和设备的安装过程。
•强调施工过程中的本卷须知和关键环节。
3.4 施工组织结构和人员配置•设计施工组织结构，明确各个施工单位的责任划分。
•确定施工队伍的人员组成和数量，合理配置施工人员。
3.5 施工材料和设备的供应方案•制定供应方案，保证施工材料和设备的及时供应。
•确定供应渠道，选择适宜的供应商。
3.6 平安环保措施•设计平安生产措施，确保施工过程的平安。
•制定环境保护措施，减少对周围环境的影响。
4. 引用资料•泵站设计图纸和技术文件。
•泵站施工标准和标准。
•泵站相关工程的施工经验。
•泵站施工相关的法律法规和政策文件。
5. 结论泵站施工组织设计是泵站工程施工过程中的重要环节，通过合理设计施工组织方案，可以提高施工效率，降低施工风险，保证工程质量。
本文提供了一个泵站施工组织设计的范本，希望能够对相关工程的施工组织设计有所帮助。
一、项目背景水泵安装工程是水利工程、建筑工程、市政工程等领域的重要组成部分，其质量直接关系到工程的安全、可靠和高效运行。
为确保水泵安装工程顺利进行，本组织针对项目特点，制定以下施工组织方案。
二、施工目标1. 确保工程质量和安全，达到设计要求；2. 按期完成工程任务，提高施工效率；3. 降低施工成本，提高经济效益；4. 保障施工现场文明施工，营造良好的施工环境。
三、施工组织架构1. 施工项目经理部：负责整个工程的组织、协调、指挥和管理工作；2. 技术质量管理部：负责工程质量、技术标准的制定和执行；3. 安全生产部：负责施工现场安全管理工作；4. 资源保障部：负责材料、设备、人力资源的调配和供应；5. 综合管理部：负责施工现场的日常管理、协调、监督和考核。
四、施工工艺及流程1. 施工准备阶段：（1）图纸会审，明确设计要求；（2）编制施工组织设计，确定施工方案；（3）组织材料、设备、人力资源；（4）施工现场布置，搭建临时设施。
2. 施工实施阶段：（1）基础施工：按照设计要求，进行基础开挖、垫层、基础混凝土浇筑等；（2）水泵安装：根据水泵安装图，进行水泵就位、基础找平、地脚螺栓固定、泵体安装、管道连接等；（3）管道安装：按照设计要求，进行管道安装、支架设置、管道试压等；（4）电气设备安装：按照电气设计图纸，进行电气设备安装、线路敷设、试运行等；（5）系统调试：进行水泵系统、管道系统、电气系统的调试，确保系统正常运行。
3. 施工验收阶段：（1）自检：对施工过程进行自查，确保符合设计要求；（2）初验：邀请业主、监理、设计等单位进行初步验收；（3）整改：针对验收中发现的问题，进行整改；（4）终验：通过终验，取得工程验收合格证书。
五、质量、安全、进度控制措施1. 质量控制：（1）严格执行国家相关标准和规范；（2）加强原材料、设备、施工工艺的质量控制；（3）加强施工过程的质量监控，确保工程质量。
2. 安全控制：（1）建立健全安全管理制度，加强安全教育培训；（2）落实安全生产责任制，确保施工现场安全；（3）加强施工现场安全检查，及时消除安全隐患。
第一章工程概述本工程为神华宁夏煤业集团有限责任公司梅花井煤矿11采区排水泵房机械设备安装工程。
水泵房布置3台MD450-60×5型多级耐磨离心式水泵（流量450m3/h ，扬程300m，转速1480r/min），两趟D325×8排水管路。
每台水泵配1台YB560M2－4型隔爆电动机（功率560kw，电压10kv），采用喷射泵抽气引水无底阀排水系统（每台水泵重7577kg）。
矿井正常涌水量时，一台MD450-60×5型水泵工作，一台备用，一台检修；矿井最大涌水量时，两台MD450-60×5型水泵同时工作，另外一台水泵检修。
管路固定采用U螺栓固定，其中D108管子用Ф16 U型螺栓固定在16＃槽钢上；D325管子用Ф20 U型螺栓固定在18＃槽钢上。
水泵、电动机按图纸安装至预留基础上，找平找正后，进行二次灌浆，混凝土强度为C20。
整个工程计划于2009年2月1日开工，2009年02月20日竣工，施工工期为20天。
第二章施工部署一、施工组织领导为确保此项工程按期保质保量的完成施工任务，配备一批有丰富施工经验的技术工人和管理人员进行本次施工本工程，本工程实行项目经理负责制。
主要管理人员名单见下表：施工组织结构见下图：二、施工劳动组织本工程按一班作业安排，本工程配备的技术工人见下表：第三章施工准备一、技术准备积极参加设计单位的技术交底会议，做好图纸会审工作。
并由项目经理负责组织参加施工施工的技术人员、工人熟悉图纸、审查图纸、组织编制好施工阶段的施工方案，学习有关施工验收规范，并在开工前由技术负责人向班组进行技术安全质量交底。
二、工器具及车辆准备主要施工设备见下表。
主要施工机械设备表三、施工工具准备：套筒扳手4套，水平尺、盒尺、直角尺、大锤、手锤、划规、钢卷尺、钢板尺、个人工器具自备等。
所有工器具经现场施工负责人检查确认完好后，方可使用。
四、施工材料准备工程用材料在开工前由施工技术员根据施工图作出材料计划表，交供应部门采购、准备，在工程需要时，负责运至工地，由专职质检员检查合格后，方可用于工程，并收集各种资料做好记录。
本方案为XX化工12万吨/年PVC树脂工程机泵类设备安装试运转方案，旨在确保机泵设备安装质量和施工安全，提高设备运行效率。
方案编制依据《化工机器安装工程施工及验收规范》（通用规定）HGJ2032.2、《化工机器安装工程施工及验收规定》（化工用泵）HGJ2072、《压缩机、风机泵安装工程施工及验收规范》GB50275、《化学工业工程建设交工技术文件规定》HG20237等相关规范。
二、施工准备1. 设计图纸、资料：确保设计图纸、资料齐全，包括出厂合格证明书、安装及使用说明书、装箱单等。
2. 施工机具、材料：确保施工机具、材料到位，现场具备“三通一平”条件。
3. 施工人员：组织施工人员认真熟悉图纸、说明书，工号技术负责人应对施工人员进行技术交底。
4. 垫铁规格及用量：根据泵的大小、结构形式等定出垫铁规格及用量，并准备好垫铁。
5. 基础验收：对基础进行验收并处理，确保基础符合安装要求。
三、开箱检查验收1. 开箱检验：由建设单位、监理单位、施工单位人员共同参加，按照装箱清单及资料对泵及附件的型号、规格、数量进行核对，确保无缺件、损坏、锈蚀等情况。
2. 零部件保管：验收后的零部件必须妥善保管，避免损坏丢失，并做好检查记录。
四、基础验收与处理1. 基础移交：办理基础中间交接手续，基础上应有明显的标高基准线及纵横中心线。
2. 基础检查验收：基础施工单位应提交质量证明书、强度试验报告、测量记录及其它施工资料，确保基础外观无裂纹、蜂窝、空洞、露筋等缺陷。
五、机泵安装1. 安装方法：利用吊车吊至厂房门口，再利用人字架、倒链、滚杠等起重工具配合将设备逐步移上基础。
2. 找正找平：对大吨位的设备拆检时还需自行制作龙门架进行作业，小吨位机泵可利用人力搬运或借助屋顶框架梁系挂倒链进行施工。
3. 安装要求：严格按照设计图纸、技术规范进行安装，确保安装精度和设备性能。
六、机泵单机试车1. 试车准备：确保设备安装质量合格，完成电气、管道等辅助设施安装。
泵站施工组织设计方案一、项目背景和概况本项目是为了解决地区的供水问题，新建一座泵站，并配套建设相应管网。
泵站的主要功能是将水源抽取到水厂进行处理，然后通过管网分配给居民和工业企业使用。
泵站的总用地面积为XXXX平方米，建筑面积为XXXX平方米。
二、施工目标和要求1.确保施工安全，保护环境。
2.按照设计图纸和合同要求完成泵站的建设。
3.保证工程质量，确保泵站的可靠性和耐久性。
4.合理调配资源，优化施工进度。
三、施工组织设计1.泵站施工分为基础工程、主体结构和设备安装三个阶段。
2.基础工程：包括地基处理、土方开挖、基坑支护、桩基施工等。
需要配备相应的机械设备和勘察检测人员。
3.主体结构：采用钢筋混凝土结构，包括泵房、水池、管道等。
需要配备混凝土搅拌车、塔吊等机械设备。
4.设备安装：包括水泵、管网等设备的安装和调试。
需要配备相应的电气、水工等专业技术人员。
5.施工人员应按照施工进度和队伍规模进行合理安排，确保施工质量和进度。
四、施工方案1.施工前准备：组织施工人员熟悉施工图纸和施工工艺，了解施工任务和要求。
准备施工材料和设备，组织协调各项资源。
2.基础工程施工：先进行地基处理，清除地表杂物，并进行土方开挖和基坑支护。
然后进行桩基施工，按照设计要求进行桩基承载力和质量检测。
3.主体结构施工：按照施工图纸进行混凝土浇筑，确保结构的牢固和平整。
同时进行管道的安装和连接工作，确保泵站的通畅和密封性。
4.设备安装：按照设备安装图纸进行水泵和管网的安装和调试，确保设备的正常运行和安全可靠。
5.安全保障：制定施工安全操作规程，落实责任人和安全员，进行安全教育培训，确保施工过程中不发生人员伤害和财产损失。
6.环境保护：按照环境保护要求，合理处理施工废弃物和污水，保护周边环境的清洁和生态平衡。
五、施工管理措施1.建立专门的施工组织设计管理小组，负责协调各项施工工作和资源。
2.制定施工计划，明确工期和分项工程的施工顺序和工艺要求。
.目录1 编制说明 .............................................. . (1)2 工程概况 .............................................. . (1)3 编制依据 .............................................. . (1)4 施工应具备的条件及施工准备 (1)5 机泵设备的安装 ...............................................36 灌浆 .............................................. .. (4)7 机械安装的具体技术要求 (5)8 设备拆检及装配措施 (6)9 质量保证措施 .............................................. (7)10 环境、职业、安全、健康 (7)11 劳动力组织 .............................................. . (7)12 工序质量控制 .............................................. .. 813 主要施工机具 .............................................. .. 814 施工进度控制表 ..............................................9范文．乌海氯碱工程VCM装置机泵类设备安装施工方案1 编制说明本方案仅适用于乌海氯碱工程氯乙烯装置机泵类设备安装试车。
2 工程概况乌海氯碱工程氯乙烯装置中，共有机泵类设备63台，其中国产泵53台，进口泵10台(详见附表1)。
3 编制依据3.1 《化工机器安装工程施工及验收规范（通用规定）》HGJ203-833.2 《化工机器安装工程施工及验收规范（化工用泵）》HGJ207-833.3 《化学工业工程建设交工技术文件规定》G2023T-943.4 《压缩机、风机、泵安装工程施工及验收规定》GB50275-983.5 《机械设备安装工程施工验收通用规范》GB50231-983.6 《石油化工施工安全技术规程》SH3505-19993.7 进口泵类设备随机资料4 施工应具备的条件及施工准备4.1 设计图纸、资料（包括出厂合格证明书、安装及使用说明书、装箱单）规范齐全。
4.2 施工机具、材料到位，现场具备“三通一平”的施工条件。
4.3 组织施工人员认真熟悉图纸、说明书、工号技术负责人应对施工人员进行技术交底。
4.4根据泵的大小、结构型式等定出垫铁规格及用量，准备好垫铁。
(垫铁的规格、尺寸见附表3)4.5 对基础进行验收并处理1乌海氯碱工程VCM装置机泵类设备安装施工方案4.5.1 基础移交时，应办理中间交接手续。
基础上应有明显的标高、基准线及纵横中心线。
4.5.2 基础外观不应有裂缝、蜂窝、空洞、露筋等缺陷。
4.5.3 基础复测的允许偏差应符合下表的要求：泵基础尺寸及位置的允许偏差表序号项目允许偏差（mm）±20 1基础坐标位置（纵、横轴线）+02基础各不同平面的标高-203基础上平面外尺寸±20±中心位置 10预筒地脚螺栓孔4+20 深度10 孔壁铅垂度每米 54.5.4 基础上不得有油污，并应铲出麻面。
放置垫铁的部位应铲平，其水平度偏差不应大于2mm/m。
4.5.5 预留孔内杂物必须清理干净。
4.6 设备的开箱检验4.6.1 泵开箱检验时应由建设单位、监理单位、施工单位共同参加，并按下列项目进行检查核对，并做出相应记录。
4.6.1.1 箱号、箱数包装情况及名称、型号、规格。
4.6.1.2 装箱清单、产品合格证、技术文件、资料及专用工具。
2乌海氯碱工程VCM装置机泵类设备安装施工方案4.6.1.3按装箱清单、技术文件，清点泵的零部件，并应无缺件，损件和锈蚀等；管口保护物和堵盖应完好。
4.6.1.4核对泵的主要尺寸及技术参数应与工程设计相符。
4.6.1.5 应核对输送特殊介质的泵口主要零件，密封件以及垫片品种和规格。
4.6.2 泵及其零部件和专用工具、备件均应妥善保管，不得使其变形，损坏、锈蚀、错乱或丢失。
4.6.3 设备验收合格后，应主动办理报验手续，无报验手续严禁施工。
5 机泵设备的安装5.1机泵的就位5.1.1清除地脚螺栓上的油污及氧化皮，放置在预留孔中，螺栓应垂直无歪斜，地脚螺栓孔任一部分离孔壁的距离应大于15mm；地脚螺栓的底端不应碰到孔底；螺母与垫圈、垫圈与设备底座间的接触应紧密；拧紧螺母后，螺纹露出长度宜为螺栓直径的1/3～2/3，一般为1.5～3螺距。
5.1.2机泵安装时应在地脚螺栓两侧各放置一组垫铁；垫铁在能放稳和不影响灌浆的情况下，应靠近地脚螺栓；相邻两垫铁组间距不超过500mm，每组垫铁不超过5块；高度一般为30～70mm；每垫铁组应放置整齐平稳，接触良好，配对斜垫铁的搭接长度应不小于全长的3/4；泵调平后垫铁端面应露出设备底面外缘，一般为20～30mm；垫铁组伸出泵座底面的长度应超过地脚螺栓中心。
5.2泵的找平与找正5.2.1泵就位后按基础上的基准线对应泵上的基准点调整平面位置和标高，3乌海氯碱工程VCM装置机泵类设备安装施工方案允许偏差如下表：平面位置与标高安装允许偏差允许偏差（mm）项目平面位置标高+2010±与其他设备无机械联系的-101 2±与其他设备有机械联系的±5.2.1.1 机泵的找正、找平的定位基准面或点确定后，其找正，找平均在给定测量位置上进行检验，复检时亦不得改变原来的测量位置。
5.2.1.2泵的找正，可分为初平和精平，对于整体安装的泵，应以进出口法兰面或其它水平加工基准面为基准进行找平。
纵向安装水平偏差不应大于0.10/1000，横向安装水平不应大于0.20/1000。
5.2.1.3机泵的精平工作一般在待混凝土养护期满后，拧紧地脚螺栓后进行。
精平操作通过反复测量调整，使泵的标高水平同时达到规范要求。
5.3机泵找正找平应符合下列规定5.3.1对于联轴器连接，应采用双表法进行找正。
联轴器的径向位移、端面间隙、轴线倾斜应符合技术文件的规定。
当无规定时，应符合GB50231-98《机械设备安装工程施工及验收通用规范》的规定。
见附表26 灌浆地脚螺栓预留孔的灌浆工作，须在机泵的初找平、找正后进行；二次灌浆工作，一般应在机泵的最终找平、隐蔽工程检查合格后，24小时内进行。
4乌海氯碱工程VCM装置机泵类设备安装施工方案二次灌浆工作必须符合设计规定，安装人员要配合施工。
7 机械安装的具体技术要求7.1风机7.1.1转子机壳应符合下列要求：1）叶轮的旋转方向，叶片的弯曲方向以及机壳的进出口位置和角度应符合设计和设备技术文件的规定。
2）焊接结构的焊缝无裂纹、砂眼、咬边等缺陷。
3）铆接结构的铆接质量应符合施工图的要求。
4）叶轮与轴装配必须紧固，并符合设备文件的规定。
5）叶轮的轴向、径向幌度均不大于2mm。
7.1.2调整挡板应符合下列要求：1）叶片板固定牢靠与外壳有适当的间隙。
2）挡板开启和关闭灵活正确，各叶片的开启和关闭角度应一致，开关的终端应符合设备技术文件的规定。
3）挡板的导轮沿轨道转动时不得有卡住或脱落现象，挡板应有与实际相符的开关刻度指示，手动操作的挡板在任何刻度都能固定。
4）叶片板的开启方向应使风流顺着凤机转向而进入，不得装反；调节挡板轴头上应有与叶片板位置一致的刻度；挡板应有开、关终端限位器。
7.1.3风机安装应符合下列要求：1）风机电机底座下的垫铁必须焊接牢固，不得有漏焊，垫铁不能用薄垫铁。
2）以转子中心为准，其标高误差不大于±10mm,纵横中心线得误差不大5乌海氯碱工程VCM装置机泵类设备安装施工方案于10mm。
3）机壳本体应垂直，出入口的方位和角度应正确。
4）机壳进风口与叶轮进风口的间隙应均匀，其轴向间隙（插入长度）误差不大于2mm，径向间隙符合设备技术文件规定，如无要求为1.5/1000～3/1000。
5）轴与机壳的密封间隙应符合设备技术文件的规定，一般为2~3mm(应考虑机壳受热后向上膨胀的位移)轴封毛毡与轴接触均匀，紧度适宜，严密不漏。
7.2机泵的安装7.2.1整体出厂的泵再防锈保证期内，只清洗外表。
7.2.2整体装的泵，纵向水平偏差不应大于0.1/1000,横向水平偏差不应大于0.2/1000;解体安装的泵纵向和横向均不应大于0.05/1000,并应在进出口法兰、水平中分面、轴的外露部分、其它加工面进行测量。
7.2.3高转速泵安装时，应测量转子叶轮、轴套、叶轮密封环、平衡盘、轴径等主要部件的径向和端面的跳动值，并应符合设备技术文件的规定。
7.2.4其它为尽事宜祥见设备技术文件。
8 设备拆检及装配措施8.1按随机技术文件和规范的规定进行拆检装配。
8.2要在具有防风，防雨的良好环境中进行。
8.3零部件在拆卸前应测量拆卸件与有关零部件的相对位置或配合间隙，并做好相应的标记和记录，卸下的零部件要放好，防止损坏或丢失。
8.4将零部件清洗干净，按顺序装配，组装时必须达到技术文件的要求，严6乌海氯碱工程VCM装置机泵类设备安装施工方案格保证各装配间隙及相应位置。
8.5封闭前应仔细检查和清理，确认内部无任何异物方可封闭。
9 质量保证措施9.1技术人员必须要在安装前仔细阅读相关技术文件，做技术交底工作。
9.2 做好基础复查记录，保证基础合格，存在问题的基础要及时处理。
9.3 施工人员经过岗位培训，合格后方可上岗。
9.4 机泵搬运过程中，注意轻放，稳放，防止电机及其它部件的损坏。
10 环境、职业、安全、健康10.1 参加施工人员必须严格遵守各项操作规程。
10.2 有施工人员必须严格遵守本工种的安全操作规程和岗位责任制。
10.3 各种作业时必须配戴好各自的劳保用品。
10.4 起重作业使用的工、卡具应牢固可靠。
10.5 做到文明施工，保持现场整洁。
10.6 其它按《化工施工安全规程》HGJ233-87执行，严格执行项目部《环境、职业安全健康管理方案》。
11 劳动力组织劳动力组织7乌海氯碱工程VCM装置机泵类设备安装施工方案12 工序质量控制工序质量控制表13 主要施工机具具工机施主要8乌海氯碱工程VCM装置机泵类设备安装施工方案14 施工进度控制表9乌海氯碱工程VCM装置机泵类设备安装施工方案1 附表10乌海氯碱工程VCM装置机泵类设备安装施工方案GA-202A-B 汽提塔底泵Q=11m/hH=75mN=15kw 211乌海氯碱工程VCM装置机泵类设备安装施工方案2附表联轴器两轴端及对中偏差12乌海氯碱工程VCM装置机泵类设备安装施工方案280-320 <0.083附表平垫铁与斜垫铁的规格；铸铁平垫铁厚度，最小为1/201/10h1)注：厚度可按实际材料情况决定垫铁斜宜为～13VCM装置机泵类设备安装施工方案乌海氯碱工程20mm；）斜垫铁应与项次相同的平垫铁配合使用； 2 ）如有特殊要求，可采用其他规格或加工精度的垫铁； 3 ）垫铁面积 4A=L×b，选用垫铁时以表中平垫铁为准。
