矩阵键盘扫描参考C程序

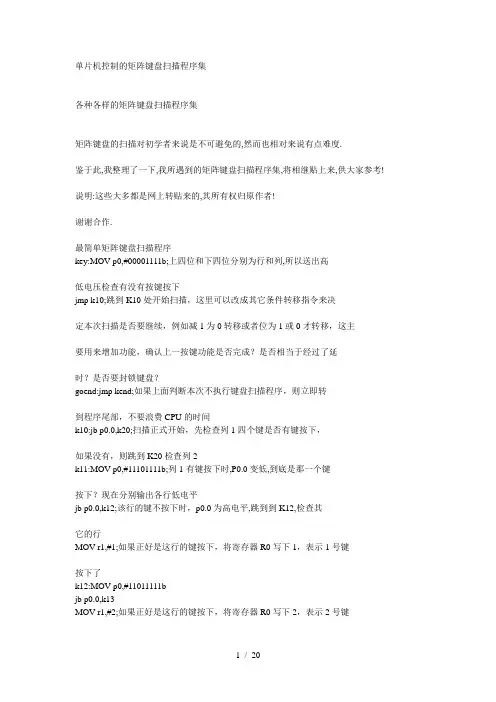

单片机控制的矩阵键盘扫描程序集各种各样的矩阵键盘扫描程序集矩阵键盘的扫描对初学者来说是不可避免的,然而也相对来说有点难度.鉴于此,我整理了一下,我所遇到的矩阵键盘扫描程序集,将相继贴上来,供大家参考! 说明:这些大多都是网上转贴来的,其所有权归原作者!谢谢合作.最简单矩阵键盘扫描程序key:MOV p0,#00001111b;上四位和下四位分别为行和列,所以送出高低电压检查有没有按键按下jmp k10;跳到K10处开始扫描，这里可以改成其它条件转移指令来决定本次扫描是否要继续，例如减1为0转移或者位为1或0才转移，这主要用来增加功能，确认上一按键功能是否完成？是否相当于经过了延时？是否要封锁键盘？goend:jmp kend;如果上面判断本次不执行键盘扫描程序，则立即转到程序尾部，不要浪费CPU的时间k10:jb p0.0,k20;扫描正式开始，先检查列1四个键是否有键按下，如果没有，则跳到K20检查列2k11:MOV p0,#11101111b;列1有键按下时,P0.0变低,到底是那一个键按下？现在分别输出各行低电平jb p0.0,k12;该行的键不按下时，p0.0为高电平,跳到到K12,检查其它的行MOV r1,#1;如果正好是这行的键按下，将寄存器R0写下1，表示1号键按下了k12:MOV p0,#11011111bjb p0.0,k13MOV r1,#2;如果正好是这行的键按下，将寄存器R0写下2，表示2号键按下了k13:MOV p0,#10111111bjb p0.0,k14MOV r1,#3;如果正好是这行的键按下，将寄存器R0写下3，表示3号键按下了k14:MOV p0,#01111111bjb p0.0,kend;如果现在四个键都没有按下，可能按键松开或干扰，退出扫描（以后相同）MOV r1,#4如果正好是这行的键按下，将寄存器R0写下4，表示4号键按下了jmp kend;已经找到按下的键，跳到结尾吧k20:jb p0.1,k30;列2检查为高电平再检查列3、4k21:MOV p0,#11101111b;列2有健按下时，P0.0会变低，到底是那一行的键按下呢？分别输出行的低电平jb p0.1,k22;该行的键不按下时p0.0为高电平，跳到到K22，检查另外三行MOV r1,#5;如果正好是这行的键按下，将寄存器R0写下5，表示5号键按下了（以后相同，不再重复了）k22:MOV p0,#11011111bjb p0.1,k23MOV r1,#6k23:MOV p0,#10111111bjb p0.1,k24MOV r1,#7k24:MOV p0,#01111111bjb p0.1,kendMOV r1,#8jmp kend;已经找到按下的键，跳到结尾吧（以后相同，不要重复了）k30:jb p0.2,k40k31:MOV p0,#11101111bjb p0.2,k32MOV r1,#9k32:MOV p0,#11011111bjb p0.2,k33MOV r1,#10k33:MOV p0,#10111111bjb p0.2,k34MOV r1,#11k34:MOV p0,#01111111bjb p0.2,kendMOV r1,#12jmp kendk40:jb p0.3,kendk41:MOV p0,#11101111bjb p0.3,k42MOV r1,#13k42:MOV p0,#11011111bjb p0.3,k43MOV r1,#14k43:MOV p0,#10111111bjb p0.3,k44MOV r1,#15k44:MOV p0,#01111111bjb p0.3,kendMOV r1,#16kend: ret行列扫描键盘可检测出双键按下#include <reg52.h>#define ulong unsigned long#define uint unsigned int#define uchar unsigned charextern void delay(unsigned int x);unsigned char Tab_key[]= //行列式键盘映射{0x00, //无键按下’’7’’,’’8’’,’’9’’,’’/’’,’’4’’,’’5’’,’’6’’,’’*’’,’’1’’,’’2’’,’’3’’,’’-’’,’’C’’,’’0’’,’’=’’,’’+’’,//下面为按’’C’’同时再按的键:’’7’’,’’8’’,’’9’’,’’/’’,’’4’’,’’5’’,’’6’’,’’*’’,’’1’’,’’2’’,’’3’’,’’-’’,’’0’’,’’=’’,’’+’’,};// P1口行列式键盘//#define KEYPIN_L P1 // 定义键扫描列端口为P1低四位输入//#define KEYPIN_H P1 // 定义键扫描行端口为P1高四位扫描输出//// P1口行列式键盘////公用函数unsigned char KeysCAN(void); // 键扫描函数// //内部私有函数unsigned char fnKeycode(unsigned char key); // 根据键盘映射表输出顺序键值///*// P1口行列式键盘//extern unsigned char KeysCAN(void); // 键扫描函数//*/// P1口行列式键盘////---------------------------------------------------------------------------//unsigned char KeysCAN(void) // 键扫描函数//{unsigned char sccode,recode,keytemp = 0;KEYPIN_L = KEYPIN_L|0x0f; // P1低四位为列线输入//KEYPIN_H = KEYPIN_H&0x0f; // P1高四位为行线发全零扫描码//if ((KEYPIN_L&0x0f) != 0x0f){delay(10); // 延时10 MS 消抖//if ((KEYPIN_L&0x0f) != 0x0f){sccode = 0xef; // 逐行扫描码初值(1110 1111) //while(sccode != 0xff) //将扫描4次，keytemp为每次键值相或的值//{KEYPIN_H = sccode; // 输出行扫描码//if ((KEYPIN_L&0x0f) != 0x0f) // 本行有键按下//{recode = (KEYPIN_L&0x0f)|0xf0; // 只要低位,高位置1 //keytemp |= (~sccode)+(~recode); //特征码(高位为列P3,低位为行KEYPIN_H) //}sccode = (sccode << 1)|0x01; // 扫描码0向高位移动//}}}KEYPIN_H = KEYPIN_H|0xf0;return(fnKeycode(keytemp));}//---------------------------------------------------------------------------//unsigned char fnKeycode(unsigned char key) // 根据键盘映射表输出顺序键值//{switch(key){case 0x11: // 1 键//key = 0x01;break;case 0x21: // 2 键// key = 0x02;break;case 0x41: // 3 键// key = 0x03;break;case 0x81: // 4 键// key = 0x04;break;case 0x12: // 5 键// key = 0x05;break;case 0x22: // 6 键// key = 0x06;break;case 0x42: // 7 键// key = 0x07;break;case 0x82: // 8 键// key = 0x08;break;case 0x14: // 9 键// key = 0x09;break;case 0x24: // 10 键// key = 0x0A;break;case 0x44: // 11 键// key = 0x0B;break;case 0x84: // 12 键// key = 0x0C;break;case 0x18: // 13 键// key = 0x0D;break;case 0x28: // 14 键// key = 0x0E;break;case 0x48: // 15 键// key = 0x0F;break;case 0x88: // 16 键// key = 0x10;break;//以下为功能键//case 0x19: // ’’C’’ +1 键//key = 0x11;break;ca se 0x29: // ’’C’’ +2 键//key = 0x12;break;case 0x49: // ’’C’’ +3 键//key = 0x13;break;case 0x89: // ’’C’’ +4 键//key = 0x14;break;case 0x1A: // ’’C’’ +5 键// key = 0x15;break;case 0x2A: // ’’C’’ +6 键// key = 0x16;break;case 0x4A: // ’’C’’ +7 键// key = 0x17;break;case 0x8A: // ’’C’’ +8 键// key = 0x18;break;case 0x1C: // ’’C’’ +9 键//key = 0x19;break;case 0x2C: // ’’C’’ +10 键// key = 0x1A;break;case 0x4C: // ’’C’’ +11 键// key = 0x1B;break;case 0x8C: // ’’C’’ +12 键// key = 0x1C;break;// case 0x18: // ’’C’’ +13 键// // key = 0x1D;// break;case 0x38: // ’’C’’ +14 键// key = 0x1D;break;case 0x58: // ’’C’’ +15 键// key = 0x1E;break;case 0x98: // ’’C’’ +16 键// key = 0x1F;break;default : // 无键//key = 0x00;break;}return(Tab_key[key]);}矩键查寻键值44程序与显示#include <reg52.h>//#include <math.h>#include <intrins.h>#define uchar unsigned char#define TURE 1#define FALSE 0int key;int del;void Tkey(void);void led(void);/************主程序*************/void main(void){void tkey(void);void led(void);void delay(int);SCON=0x00;TI=0;while(TURE){Tkey();led();delay(2000);}}/********矩键查寻键值4*4程序******/按键为P1.0---P1.7 void Tkey(void){uchar readkey;//rereadkey;uchar x_temp,y_temp;P1=0x0f;x_temp=P1&0x0f;if(x_temp==0x0f) goto keyout;P1=0xf0;y_temp=P1&0xf0;readkey=x_temp|y_temp;readkey=~readkey;switch(readkey){case 0x11:key=0; break;case 0x21:key=1; break;case 0x41:key=2; break;case 0x81:key=3; break;case 0x12:key=4; break;case 0x22:key=5; break;case 0x42:key=6; break;case 0x82:key=7; break;case 0x14:key=8; break;case 0x24:key=9; break;case 0x44:key=10;break;case 0x84:key=11;break;case 0x18:key=12;break;case 0x28:key=13;break;case 0x48:key=14;break;case 0x88:key=15;break;default: key=16;break;}keyout:_nop_();}/************显示程序*************/void led(void){uchar code LEDValue[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; //0-9 uchar data num[6];uchar k;num[0]=0;num[1]=0;num[2]=0;num[3]=0;num[4]=key/10;num[5]=key-(key/10)*10;for(k=0;k<=5;k++){SBUF=LEDValue[num[5-k]];while(TI==0);TI=0;}}/************延时程序*************/void delay(del){for(del;del>0;del--);;伪定义KEYBUF EQU 30H ;键值暂存单元,查表时用;*************************************;* *;* 主程序和中断程序入口*;* *;*************************************ORG 0000H ;程序执行开始地址AJMP MAIN ;跳至MAIN执行;*************************************;* *;* 主程序*;* *;*************************************ORG 0040HMAIN: MOV P1,#0FFHMOV P3,#0FFHLCALL KEYSCAN ;主体程序。

一、实验目的1. 理解键盘扫描的基本原理。

2. 掌握使用C语言进行键盘扫描程序设计。

3. 学习键盘矩阵扫描的编程方法。

4. 提高单片机应用系统的编程能力。

二、实验原理键盘扫描是指通过检测键盘矩阵的行列状态，判断按键是否被按下，并获取按键的值。

常见的键盘扫描方法有独立键盘扫描和矩阵键盘扫描。

独立键盘扫描是将每个按键连接到单片机的独立引脚上，通过读取引脚状态来判断按键是否被按下。

矩阵键盘扫描是将多个按键排列成矩阵形式，通过扫描行列线来判断按键是否被按下。

这种方法可以大大减少引脚数量，降低成本。

本实验采用矩阵键盘扫描方法，使用单片机的并行口进行行列扫描。

三、实验设备1. 单片机开发板（如51单片机开发板）2. 键盘（4x4矩阵键盘）3. 连接线4. 调试软件（如Keil）四、实验步骤1. 连接键盘和单片机：将键盘的行列线分别连接到单片机的并行口引脚上。

2. 编写键盘扫描程序：（1）初始化并行口：将并行口设置为输入模式。

（2）编写行列扫描函数：逐行扫描行列线，判断按键是否被按下。

（3）获取按键值：根据行列状态，确定按键值。

（4）主函数：调用行列扫描函数，读取按键值，并根据按键值执行相应的操作。

3. 调试程序：将程序下载到单片机，观察键盘扫描效果。

五、实验程序```c#include <reg51.h>#define ROW P2#define COL P3void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 123; j++);}void scan_key() {unsigned char key_val = 0xFF;ROW = 0xFF; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值}void main() {while (1) {scan_key();if (key_val != 0xFF) {// 执行按键对应的操作}}}```六、实验结果与分析1. 实验结果：程序下载到单片机后，按键按下时，单片机能够正确读取按键值。

#include<reg52.h>//STC89C52RC 头文件#include<intrins.h>//_crol_函数的头文件#define uint unsigned int//宏定义#define uchar unsigned char//宏定义uchar num;//定义全局变量uchar codetable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e, 0x79,0x71};//共阳极数码管字符表void delay(uint xms) //延时函数{uint i,j;for(i=0;i<xms;i++)for(j=0;j<110;j++);}void display(num) //显示函数{uchar numwe,xwei;xwei=6;//用几位数码管显示？numwe=0xfe;//初始化数码管位选控制for(;xwei!=0;xwei--){dula=1; //开段选锁存器P0=table[num];//送显示数dula=0; //关段选锁存器P0=0xff;//消影wela=1; //开位选锁存器P0=numwe;//送数码管位选控制wela=0; //关位选锁存器numwe=_crol_(numwe,1); //对数码管位选控制左移位delay(1);//调用延时函数}}void keyscan()//矩阵键盘扫描函数开始{uchar x,y,key,temp;//定义：行坐标x、列坐标y、按键keytemp=0x0f;// 0000 1111P3=temp;//P3口：4列送0000、4行送1111；if (P3!=temp)//1判断是否有按键按下；{delay(10);//延时10毫秒消抖动；P3=temp;//P3口：列送0000、行送1111；if (P3!=temp)//2次判断是否有按键按下；{x=P3&temp;//取按下矩阵键盘的行坐标temp=~temp;//按位取反，线反转使用；P3=temp;//线反转P3口：4列送高电平、4行送低电平； y=P3&temp;//取按下矩阵键盘的列坐标key=x|y;//行坐标x、列坐标y 进行或运算组合在一起。

[在此处输入文章标题]基于xs128的矩阵键盘c程序(23人评价)|670人阅读|51次下载|举报文档基于xs128的矩阵键盘c程序#include <hidef.h>/* common defines and macros */#include "derivative.h"/* derivative-specific definitions */#define TESTPORT PORTAuchar temp=0;uchar key=0xff;uchar key_1;void delay_0(uchar i) {uchar j=40;while(i--)while(j--);}void SetBusCLK_48M(void) {CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLLSYNR =0xc0 | 0x05;REFDV=0x80 | 0x01; POSTDIV=0x00;//pllclock=2*osc*(1+SYNR)/(1+REFDV)=96MHz; _asm(nop);//BUS CLOCK=48M_asm(nop);while(!(CRGFLG_LOCK==1));//when pll is steady ,then use it; CLKSEL_PLLSEL =1;//engage PLL to system;}uchar keyscan(void) {delay_0(15);DDRA=0xff; TESTPORT=0xF0;//行扫描DDRA=0x00; delay_0(5);temp=TESTPORT; temp=temp&0xF0;temp=~((temp>>4)|0xF0);// 读取列值switch(temp){case 1:key=0;break;case 2:key=1;break; case 4:key=2;break; case 8:key=3;break;default:key=0xff;break; }DDRA=0xff; TESTPORT=0x0F;//列扫描DDRA=0x00; delay_0(5);temp=TESTPORT;temp=temp&0x0F;temp=~(temp|0xF0);//读取行值switch(temp){case 1:key=key+0;break; case 2:key=key+4;break; case 4:key=key+8;break;case 8:key=key+12;break;default:key=0xff;break; }while(TESTPORT!=0xf0) // 判断按键是否释放{delay_0(15); DDRA=0xff; TESTPORT=0xf0;}return key;}uchar key_judge() {DDRA=0xf0; TESTPORT=0xF0; DDRA=0x00;if(TESTPORT!=0xF0)delay_0(15);if(TESTPORT!=0xF0) {//是否有键按下return 1; }else{ return 0; }//如果按键释放则返回键值}uchar i;void main(void) {/* put your own code here */ SetBusCLK_48M(); EnableInterrupts;for(;;) {key_1=keyscan();i=key_judge();// _FEED_COP(); /* feeds the dog */} /* loop forever *//* please make sure that you never leave main */ }。
