电力系统自动化设备的电磁兼容技术研究

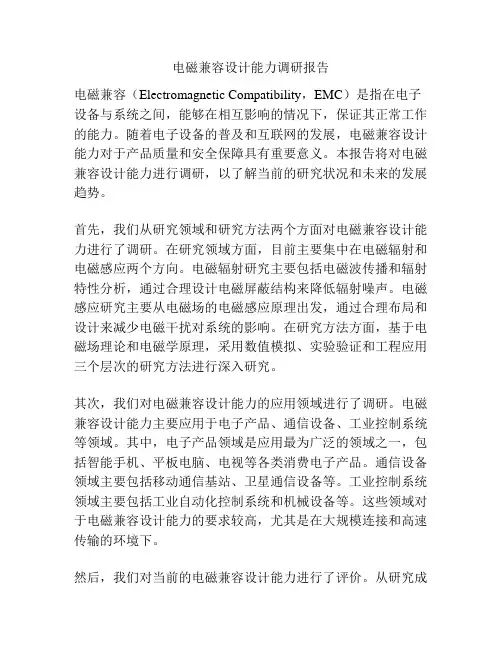

电磁兼容设计能力调研报告电磁兼容（Electromagnetic Compatibility，EMC）是指在电子设备与系统之间，能够在相互影响的情况下，保证其正常工作的能力。

随着电子设备的普及和互联网的发展，电磁兼容设计能力对于产品质量和安全保障具有重要意义。

本报告将对电磁兼容设计能力进行调研，以了解当前的研究状况和未来的发展趋势。

首先，我们从研究领域和研究方法两个方面对电磁兼容设计能力进行了调研。

在研究领域方面，目前主要集中在电磁辐射和电磁感应两个方向。

电磁辐射研究主要包括电磁波传播和辐射特性分析，通过合理设计电磁屏蔽结构来降低辐射噪声。

电磁感应研究主要从电磁场的电磁感应原理出发，通过合理布局和设计来减少电磁干扰对系统的影响。

在研究方法方面，基于电磁场理论和电磁学原理，采用数值模拟、实验验证和工程应用三个层次的研究方法进行深入研究。

其次，我们对电磁兼容设计能力的应用领域进行了调研。

电磁兼容设计能力主要应用于电子产品、通信设备、工业控制系统等领域。

其中，电子产品领域是应用最为广泛的领域之一，包括智能手机、平板电脑、电视等各类消费电子产品。

通信设备领域主要包括移动通信基站、卫星通信设备等。

工业控制系统领域主要包括工业自动化控制系统和机械设备等。

这些领域对于电磁兼容设计能力的要求较高，尤其是在大规模连接和高速传输的环境下。

然后，我们对当前的电磁兼容设计能力进行了评价。

从研究成果来看，学术界和工业界在电磁兼容设计能力方面已经取得了一定的进展。

一些有关电磁辐射和电磁感应的理论模型和设计方法已经被提出和应用于实践。

然而，在实际应用中，仍然存在一些挑战和问题。

例如，电磁兼容设计能力的研究仍然需要进一步深入，以解决电磁干扰、辐射噪声等问题。

同时，电磁兼容设计能力的标准化和规范化也需要进一步完善，以提高产品的质量和安全性。

最后，我们对未来的发展趋势进行了展望。

随着技术的不断进步，电磁兼容设计能力将在以下几个方面得到进一步提高。

河北工业大学电气学院关于电磁兼容的研究关于电磁兼容的研究1.电磁兼容的含义电磁兼容，顾名思义是“兼容”即“兼顾”／“容忍”，但电磁兼容（E1ectromagnetic Compatibility，简写为EMC）并不是指电与磁之间的兼容，电与磁是不可分割的，相互共存的一种物理现象、物理环境。

国际电工委员会（IEC）对EMC的定义是：指在不损害信号所含信息的条件下，信号和干扰能够共存。

研究电磁兼容的目的是为了保证电器组件或装置在电磁环境中能够具有正常工作的能力，以及研究电磁波对社会生产活动和人体健康造成危害的机理和预防措施。

它是与电磁环境密切相关的一门综合性极强的边缘科学。

主要以电气、电子科学理论为基础，研究并解决各类电磁污染问题。

其理论基础包括数学、电磁场微波理论、天线与电波传播、电路理论、信号分析、通讯理论、材料科学、生物医学、电子对抗、通信地质工程等等，可以说电磁兼容技术是一个正在不断发展的新型综合性学科，也是一门工程性极强的应用技术。

电磁兼容技术研究有两个特点：a．涉及范围较广，包括自然界中各种电气电磁干扰，以及各种电器、电子设备的设计、安装和各系统之间的电磁干扰等；b．技术难度大，因为干扰源日益增多，传播的途径也是多种多样的，在军工、电力、通讯、交通和工矿企业普遍存在电磁干扰问题。

电磁干扰对系统和设备是非常有害的，在电力系统供电网络中，用户的大功率电弧炉产生的冲击负荷，倘若在设计中没有考虑电磁兼容问题，将有可能给电网造成很大冲击，会增大电网电磁场对电力系统设备和用户电器设备可能带来的潜在危害。

2.电磁污染的主要来源电磁污染的来源包括：（1）雷电（包括核爆炸等强电磁脉冲）；（2）静电及所有电气的动作（包括正常及非正常的）过程。

例如这几种情况：（1）卫星通信，飞机航行的智能化；（2）高层建筑、通信无线塔、超高压输电线路、油库群、港口建筑、森林、古迹的防雷；（3）工厂自动化生产线、电气牵引馈电系统的谐波，大型医疗设备。

电力系统自动化设备的电磁兼容技术摘要：本文对电力系统自动化设备电磁兼容问题分析，针对主要电磁干扰方式的探讨，提出了电力系统自动化设备电磁兼容技术。

供参考。

关键词：电磁兼容电磁干扰电力系统自动化一、电力系统自动化设备电磁兼容问题（1）电力系统自动化设备均包含有以微机系统为核心的大规模数字电路和模拟电路，其中应用最多的是二极管、集成电路块、转换电路等，它们既是干扰源，又是对干扰敏感的器件，尤其以转换电路最为敏感。

（2）对电源影响比较敏感。

电源对电子系统的影响有电源波动影响和系统作用影响两个方面。

所谓电源波动影响是指由于电源波动引起的信号紊乱和系统失调。

系统作用影响是指因电源是系统所有信号的交叉点而引起的系统各信号之间的相互影响。

系统作用的大小与电源功率裕度、滤波能力及电源连线方式、分布形状有关。

（3）干扰信号在微机系统表现的形态有差模与共模两种形态。

电磁干扰侵入微机系统的主要途径有电源系统、传导通路、对空间电磁波的感应方面（包括内部空间的静电场、电磁场的感应）。

其中静电场、电磁场的感应在微机系统内部普遍存在，静电是转换电路的大敌。

由于微机系统工作于低电压大电流方式，电源线、输入输出线构成高速大电流回路，故有较强的电磁感应。

（4）微机系统之间的内部传输线有延时、波形畸变、受外界干扰等方面问题。

脉冲干扰是研究的重点，因为微机系统是以识别二进制码为前题的，其组成以数字电路为主，数字电路传送的是脉冲信号，同时也易对脉冲干扰敏感。

以开关模式工作的开关及开关电源变化频率高达几十万ab，容易在内外产生脉冲干扰。

二、主要电磁干扰方式1 谐波对一次设备的干扰谐波对一次设备的影响和危害主要表现在以下几个方面：增加设备的损耗，提高温升，降低设备的出力和寿命；增加绝缘中的介质损耗和局部放电量，加速绝缘老化；增加电机的振动和噪音。

谐波源送入系统的谐波有功功率是它由电网吸收的基波有功功率的一部分转化而成的。

这些外送的有功功率对电力系统及其设备都是有害无益的。

维普资讯
维普资讯
● ●●●・・ … … ，

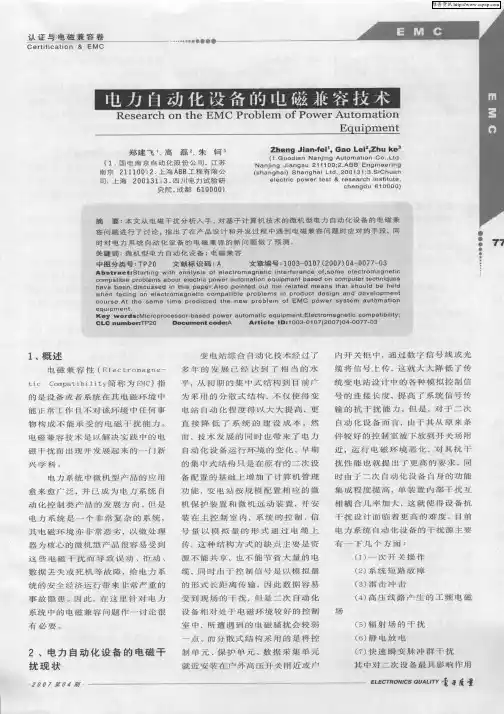

认 证 与 电 磁 兼 容 卷
Ｃｅ ｒ ｔ ｉ ｆ ｉ Ｃａ ｔ ｉ ０ｎ ＆ ＥＭ Ｃ
的 干 扰 是一 次 开 关 动 作 时 产 生 的 瞬
围 、衰 减 量 等 ） 。
根 电 缆 内 ，否 则 不 但 容 易 造 成 相
互 干 扰 ，而 且 不 利 采 取 滤 波 措 施 。
３． １． ２结 构 设 计 （ １ ） 首 先 确 定 制 造 屏 蔽 机 箱 的 材 料 ，看 是 否 有 低 频 磁 场 的 屏 蔽 要 求 ，如 果 没 有 ，可 以 选 择 铜 、 铝 、 钢
高 频 、低 频 、 数 字 、 模 拟 、电 源 等 特 性 分 组 ，不 同 组 的 信 号 不 要 安 排 在
一
（ １ Ｏ ） 如 果 所 采 用 的 是 非 屏 蔽 机 箱 ，要 在 电 缆 人 口 处 设 置 一 块 较 大 的 金 属 板 ，为 电 缆 接 口 处 的 滤 波 、电 缆 屏 蔽 层 端 提 供 条 件 。
的耦 合 或 者 直 接 通 过 空 间 的 辐 射 耦
合 进 入 到 二 次 设 备 内 部 ，另 一 方 面 直 接 通 过 二 次 设 备 连 接 到 高 压 设 施 的导 体 （ Ｐ Ｔ 、Ｃ Ｔ 、高 频 载 波 通 道 等 ） 传 导 进 入 二 次 设 备 内 部 ，影 响 二 次 设 备 的 正 常工 作 。
的 地 线 和 电 源 ，不 同 的 地 线 和 电 源 在 一 点 上连 接 起 来 。 （ ５ ） 时 钟 信 号 的 回 路 面 积 必 须
尽 量 ／ Ｊ 、 。
围 有 高 灵 敏 度 的 接 受 机 ，或 产 生 强

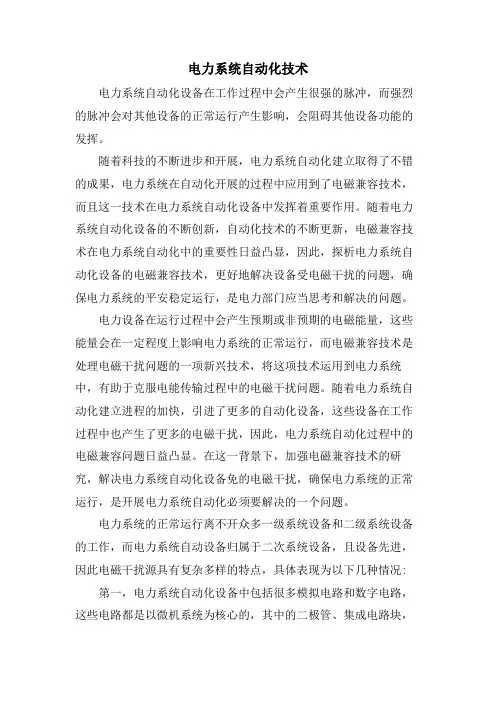

电力系统自动化技术电力系统自动化设备在工作过程中会产生很强的脉冲，而强烈的脉冲会对其他设备的正常运行产生影响，会阻碍其他设备功能的发挥。

随着科技的不断进步和开展，电力系统自动化建立取得了不错的成果，电力系统在自动化开展的过程中应用到了电磁兼容技术，而且这一技术在电力系统自动化设备中发挥着重要作用。

随着电力系统自动化设备的不断创新，自动化技术的不断更新，电磁兼容技术在电力系统自动化中的重要性日益凸显，因此，探析电力系统自动化设备的电磁兼容技术，更好地解决设备受电磁干扰的问题，确保电力系统的平安稳定运行，是电力部门应当思考和解决的问题。

电力设备在运行过程中会产生预期或非预期的电磁能量，这些能量会在一定程度上影响电力系统的正常运行，而电磁兼容技术是处理电磁干扰问题的一项新兴技术，将这项技术运用到电力系统中，有助于克服电能传输过程中的电磁干扰问题。

随着电力系统自动化建立进程的加快，引进了更多的自动化设备，这些设备在工作过程中也产生了更多的电磁干扰，因此，电力系统自动化过程中的电磁兼容问题日益凸显。

在这一背景下，加强电磁兼容技术的研究，解决电力系统自动化设备免的电磁干扰，确保电力系统的正常运行，是开展电力系统自动化必须要解决的一个问题。

电力系统的正常运行离不开众多一级系统设备和二级系统设备的工作，而电力系统自动设备归属于二次系统设备，且设备先进，因此电磁干扰源具有复杂多样的特点，具体表现为以下几种情况: 第一，电力系统自动化设备中包括很多模拟电路和数字电路，这些电路都是以微机系统为核心的，其中的二极管、集成电路块，以及A/D转换器、微电分路等元件的使用最为广泛，它们不仅是干扰源，会对其他设备产生干扰，同时也是易受到干扰的设备。

第二，电磁干扰信号侵入微机系统有电源、传导通路、空间电磁波感应等几种方式，而微机系统一直是在低电压大电流的状态下运行的，在这个过程中，电源线、输入和输出线会形成大电流的回路，必然会产生较大的电磁干扰。

ｅ ｖｒｎ ｎ ｎ ｉ ｍｅ ｔ ｏ
１ 概 述
随着 电力 系 统 自动 化 技 径 来保证 电力 系统安 全可 靠
的运 行 。
兼 容 问题 已成为全 世界 普遍 关 注 的热 门话题 。电 力 系统 电 网容量 的增 大 ， 电压 等 级 的提 高 ， 电子 微 技 术 的广泛 采 用 ， Ｉ（ ＡＳ 空气 绝 缘 变 电站 ）ＧＳ 气 、 Ｉ（
扰， 导致 电磁设 备不 能 正常 工作 ， 重时 甚至造 成 严 元件 或设 备 的损 坏 ， 电磁 兼 容 技 术 就 是 为 有效 解 决 这些 问题 而逐步 发展 起来 的。 电磁 兼 容技术 是 以解决 实 践 中 的电磁 干扰而 出现并发 展起 来 的一 门新兴 学科 。主要 研究 和解
收 稿 日期 ：２０ —０ ０８ ８—１ 修 订 稿 日期 ：２０ —０ １ ０ ８ ８—１ ５ 作者简介：黄文生 （９ ８～） 男 ， 师 ， 士 ， １６ ， 讲 硕 籍贯 ： 西 ， 陕 研
决 的问题是 电气 、 电子 设 备 及 人类 或 动植 物 在 一 个共 同的电磁 环境 中的安全 共存 问题 。既包 括 电 气、 电子设 备之 间 的相互 干扰 ， 包 括 自然界 电磁 也
干扰 对 电气 、 电子设 备 、 人或 动植 物 的 电磁影 响或 电磁效 应 。它 从分 析 电 力 系统 的 电磁 环 境 人 手 ，
维普资讯
２０ ０８年第 ９期 （ 总第 １９期 ） ２
应 用 能源 技术
２ ７

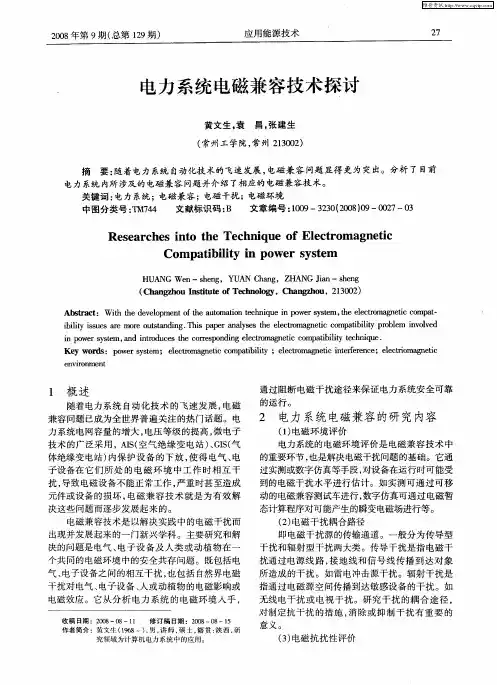

电力 系统 电磁兼容技术 探讨
黄文 生 。 袁 昌。 张建 生
（ 常州工学院， 常州 ２３０ ） １０２ 摘 要： 随着电力 系统 自 动化技术的飞速发展 ， 电磁兼容 问题显得更为突出。分析 了目前 电力 系统 内所 涉及 的 电磁 兼容 问题 并介 绍 了相应 的 电磁 兼容技 术 。 关键 词 ： 力 系统 ；电磁 兼容 ；电磁 干扰 ；电磁 环 境 电 中图分类 号 ：Ｍ ４ 文献 标识 码 ： 文章 编号 ：０ ９ ２ ０ ２ ０ ｝９—０ ２ Ｔ ７４ Ｂ １０ —３ ３ （０ ８ ０ ０７—０ ３

引 言
电 力 系统 中 ， 电 网容 量 增 大 、 电电 压 增 高 的 同时 ， 在 输 以计 算 机 和 微 处 理 器 为 基 础 的 继 电保 护 、 网 控 制 、 信 设 备 得 到 电 通 Ｊ’ 、 泛采用 。因此 ， 电力系统电磁兼容问题也变得十分突 出。例 如 ， 继 电 保 护 、 信 、Ｃ Ｄ 功 能 于 一 体 的 变 电 站 综 合 电力 集 通 ＳＡ Ａ 设 备 ， 常 安 装 在 变 电站 高 压 设 备 的 附近 ， 设 备 能 正 常 工 作 通 该 的 先 决 条 件 就 是 它 能够 承 受 变 电站 中 在 正 常 操 作 或 事 故情 况 下产 生 的 极 强 的 电磁 干 扰 。此 外 ， 由于 现 代 的 高 压 开 关 常 常 与 电 子控 制 和 保 护 设 备 集 成 于 一 体 ， 因此 ， 这 种 强 电 与 弱 电设 对 备 组 合 的 设 备 不 仅 需 要 进 行 高 电压 、 电 流 的 试 验 ， 时 还 要 大 同 通 过 电磁 兼容 的试 验 。 Ｉ 隔 离 开关 操 作 时 ， 以产 生频 率 高 Ｇ Ｓ的 可 达 数 兆 赫 的 快 速 暂 态 电压 ， 种 快速 暂 态 过 电压 不 仅 会 危 及 变 这 压器等设 备的绝缘 ， 而且 会通过接地 网向外传播 ， 干扰 变 电站 继 电保 护 、 制 设 备 的 正 常 工 作 。 随 着 电力 系 统 自动 化 水 平 的 控 提高 ， 电磁 兼 容 技 术 的 重 要 性 日益 显 现 出来 。 电磁 干扰 的种类较多， 传播方式 、 干扰途径不尽相 同， 对静 态 自动 化 装 置 的可 靠 运 行 危 害 极 大 ，应 当 引 起 我 们 足 够 的重 视 。电磁 兼 容 性 指 的 是 设 备或 系统 在 其 电磁 环 境 中 能 正常 工作 且不 对 该 环 境 中任 何事 物 构 成 不 能 承 受 的 电磁干 扰 能 力 。电磁 兼 容 技 术 是 以解 决 实 践 中 的 电 磁 干 扰 而 出现 并 发 展 起 来 的一 门新 兴 学 科 。在 发 达 国 家 目前 形 成 了 一套 完整 的 Ｅ ＭＣ技 术 工 作体系， 包括理论研究 、 试验与测试、 规范标准及抗干扰技术等 。

４１ ．保护测控装置的接地 隋况。 开关柜内一次 设备的接地参照交流电气装置接地的相关规定 。 二次设备主要是保护测控装置的接地问题 （ 电度 表不接地 ） 保护测控装置有三个接地点 ： 置的 。 逻辑地 ， 即信号地 ．装置的机壳接地 ；通信电缆 ｂ ． ｃ ． 屏蔽层的接地。 原有的接地 情况是 ： 三个接地 点均 通过安装在开关柜体上的接地螺栓 ， 进线高压 电 缆的屏蔽层等也接在开关柜体上。 ．接地存在的 ４ ２ 问题。根据 以上对接地技术 的分析 ，可 以看出 １ｋ ０ Ｖ开关柜的接地存在以下问题： ＆保护测控装 置的信号地线与装置机壳地线接在一起 保护测 ．
科 技论 坛 ｌ Ｉ ｌ
陶 晶 涛
科
综合自 动化系统中电磁兼容的接地技术及其实践
（ 中国华 电集 团哈 尔滨发 电有 限公 司生技部 ， 黑龙 江 哈 尔滨 １０ ０ ） ５ ０ ０
摘 要 ： 电磁兼容接地技 术进行研究探讨 ， 对 分析 １０ Ｖ无人值班 变电站 中的综合 自动化设备 因接地布局不合理 而出现 的电磁 兼容 问题并提 １ｋ
题并提出相应对策十分必要和紧迫。 对电磁兼容的接地技术 以及装置 和屏柜的 接地布局进行分析探讨；并针对泉州电业局变电 站中的综合 自 动化设备因接地布局不 良 而出现的 Ｅ Ｃ问题， Ｍ 根据接地技术理论分析， 提出了 综合 自 动化设备的改造方案。方案实施后取得了良好的 效果。 １接地技术的基本分析 为了消除接地 干扰 ，综合采用不 同接地方 式， 各电路之间的接地布局首推使用“ 树叉型接地 所示。单台装置的接地应注意以下几点：为防止 ａ 系统” 方式。 １ 树叉型接地系统。 ． １ 树叉型接地方式实际上 机壳带电， 危及人身安全 ， 机壳应接安全地 ． 为防 ｂ ． 大电流电路和强功率电路对低电平 电 是灵活地采用了单点接地方式 ， 将电路按信号特 止高电压 、 应将它们的接地分开。前者为功率地 性分组， 将相互不会产生干扰的信号放在一组 ， 一 路的干扰 ， 强电地 ） ， 后者为信号地（ 弱电地 ） ， 而信号地又分 组内的电路采用串联单点接地，不同组的电路采 （ 用并联单点接地。 这样使得接地系统既不形成“ 共 为模拟地和数字地 ， 信号地线应与功率地线和机 地阻抗”又不产生“ ， 地环路” 可解决电磁干扰 问 壳地线相绝缘。 ． ， ２ 屏柜的接地。当多个装置组成 ２ 屏柜内应设供多 题。ｌ 地支线。地支线是树叉地线系统的组成部 个系统安装在一面屏柜上时， ２ 分， 它存在的 目的有两个 ：保证多级并联一点接 个装置信号地线接地的公共接地板 ，接地板铜排 ａ ． ０ ｍ 功率地线和装置机壳地 地的树叉结构形成 ．减少地线数量， ｂ ． 使空间不拥 的截面应不小于 １０ ｍ。 挤且相互干扰少。 比屏柜的机壳上。屏柜 ａ 各装置的信号地 四条或三条 ， 对于较简单的产品也可分为二条。 地 的接地应注意以下几 ：屏柜内 机壳地线相绝缘。 信号地线应 支线可分为模拟地支线（ ａ 、 Ｇ） 数字地支线（ ｄ 、 Ｇ） 功 线均应与功率地线 、 率地支线（ ）安全地支线（ ｓ。 Ｇｐ 、 Ｇ ）对于某些产品或 采用绝缘铜绞线或电缆， 不允许使 用 裸铜线， 不允 机柜内大小信号相差不大时 ， 只用一条信号地支 许与其他接线混用 ． ｂ 各装置的信号地线分别引接 线 即可 ， 不分模拟地支线 、 数字地支线 ； 也可将功 至屏柜内的总接地铜排 总接地铜排应与屏柜壳 ２ ２ ．当多个屏柜组装在 率地支线与安全地支线合并。信号地支线应与功 体绝缘。 ３系统的接地。 ３１ 率地支线或机壳地支线相绝缘 。每个地支线上均 起形成—个系统时， 若屏柜太多， 将导致地线过 连有若干同类电路（ 电平相近， 互干扰小）而这些 多。 ， 对此， 可以考虑辅设两条互相并行 目 与系统外 电路也应尽量有各 自的电源 ，构成—个个独立 回 壳绝缘的半环形接地母线 ： —条为信号地母线 ， 即 一条为屏蔽地及机柜外壳地母线。 系 路， 昆 ， 不宜｝连 以减！ 阳抗干扰。１ 地母线。地 总接地铜排； 哄 ． ３ 母线一般为汇流条（ ， 线）连在地支线端点 ， 以建 统内各信号地就近接到信号地母线上，系统内各 用 立同一类型的不同电路的公共 电位 ，并与地支线 屏框及机柜外壳就近接到屏蔽地及机柜外壳地母 沟通。地母线与 地支线要一点互连。ｌ 保证树叉 线上 ， ４ 两条半环形接地母线 的中部靠近安全接地 接地系统不受破坏的注 螺栓，屏蔽地及机柜外壳地母线接到安全接地螺 信号地母线接到信号地螺栓上。 ． 接地母 ２２ ３ 意事项 ： 接地线应 绝 栓上 ； ａ 不允许采用 缘， 尽量避免用编织线 ， 线与接地体之间的连接应采用焊接 ， 以防接触不良和碰壳形 压接。 成地环路。地线容量不 ３滨城 ｌ０ Ｖ变电站的电磁兼容问题 ｋ １ 够（ 阻抗太大 ）可换粗 ， 福建泉州电业局滨城 ｌ０ Ｖ ｋ 无人值班变 电 １ ０ ２年 １ 月投运 ， 在半年多的时间内 ， 安装 线或并线 ， 但不可跨接 站于 ２ ０ ０ Ｖ线路、 电容器等保护测控 别的地线 ， 以免形成“ 共 在高压开关柜上的 １ｋ 图 １单台装置接地 地 阻抗 ” 地环路 ” 和“ 的 装置发生了十几次装置遥测不刷新 、 通信管�

电磁场理论在电力系统中的应用研究电磁场理论是物理学中的一个重要分支，它主要研究电场和磁场的产生、传播和相互作用等基本规律。

在现代科技和工业生产中，电磁场理论被广泛应用于各个领域，电力系统也不例外。

电磁场在电力系统中的应用可以从以下几个方面来论述：电力设备的设计和运行、电力事故的分析和预防、电力信息传输及控制。

一、电力设备的设计和运行在电力系统中，各种电力设备都是依据电磁场理论原理设计和制造的。

例如，一台变压器的运行原理就是利用电磁感应现象，将一个交流电流变压为另一个电压级别的交流电流。

电机、发电机、线路、开关等电力设备的设计和运行同样遵循电磁场理论。

二、电力事故的分析和预防电力事故往往涉及电流、电压、电磁场等因素，因此，对电磁场的分析和研究对于预防和解决电力事故具有重要意义。

例如，当电线路中的电流过大时，会产生磁场，进而对周围的设备、设施和人员造成影响。

因此，在电力系统的设计和运行中，需要进行电磁兼容性设计和测试，以确保各种电设备之间的适配性、相容性和安全性。

三、电力信息传输及控制电磁场还可以用于信息传输和控制。

例如，在现代数字化电力系统中，采用了各类电子元件和控制器件，运用了电磁场理论中关于电磁波和电磁信号传输的知识，对系统进行精确的数字化控制和自动化管理，提高系统的可靠性、安全性和稳定性。

此外，电磁场还被广泛应用于智能电网、电动汽车等新兴领域。

四、电磁场在电力系统中的挑战与未来发展方向虽然电磁场理论在电力系统中广泛应用并取得了显著成果，但仍然面临一些挑战和问题，例如电磁辐射对人体健康的影响、高压电力设备的电晕现象等。

此外，随着电力系统的不断发展和升级，对新型材料、新型技术的需求也日益增加，电磁场也需要进一步研究和应用。

未来，电磁场理论在电力系统中的应用将更加广泛和深入。

随着智能电力系统、光伏发电、储能技术的快速发展，电磁场技术将发挥更为重要的作用。

同时，在电磁场应用技术研究的同时，也需要加强对电磁场的安全性、环境保护等方面的关注和研究，确保电磁场技术的可持续发展。

设计的基础。ຫໍສະໝຸດ 开创电力事业新的发展空间。科
( 2) 电磁干扰耦合路径。弄清干扰源产生的电磁搔扰通过何种路 径到达被干扰的对象。一般来说, 干扰可分为传导型干扰和辐射型干 扰两大类。传导干扰是指电磁搔扰通过电源线路 , 接地线和信号线传 播到达 对象所造成的干扰, 例 如, 通过电源线 传入的雷电冲 击源产生 的干扰; 辐射干扰是指通过电磁源空间传播到达敏感设备的干扰。例 如, 输电线 路电晕产生的无 线电干扰或电视 干扰即属于辐射 型的干 扰。研究干扰的耦合途径, 对制定抗干扰的措施, 消除或抑制干扰有重 要的意义。
还要通 过电磁兼容的试验。GIS 的隔离开关操作时, 可以产 生频率高 容) 把 电能质量控制也列入电磁 兼容的范畴, 研究频率变化、谐波、电
达数兆赫的快速暂态电压。这种快速暂态过电压不仅会危及变压器等 压闪变、电压骤降等对用户设备性能的影响。
设备的绝缘, 而且会通过接地网向外传播, 干扰变 电站继电保护、控制 设备的正常工作。随着电力系统自动化水平的提 高, 电磁兼容技术的 重要性日益显现出来。
此, 电磁兼容问题日显重要。
些设备耐 受干扰的能力、研究 实用和有效的 试验方法, 制定 评价标准
电力系统中, 在电网容量增大、输电电压增高 的同时, 以计算机和 将成为电力系统电磁兼容技术的重要课题。
微处理 器为基础的继电保护、电网控制、通信 设备得到广泛 采用。因
( 4) 抗干扰措施, 电磁干扰的产生和耦合。敏感设备是不可能完全
当今信息社会, 随着电子技术、计算机技术的发展 , 一个系统中采用的 抗扰性决定于该设备的工作原理, 电子线路布置、工作信号电平, 以及
电气及 电子设备数量大大增加 , 而且电子设备 的频带日益加宽 , 功率 所采取的抗干扰措施。随着电力系统中各种自动化系统和通信系统的

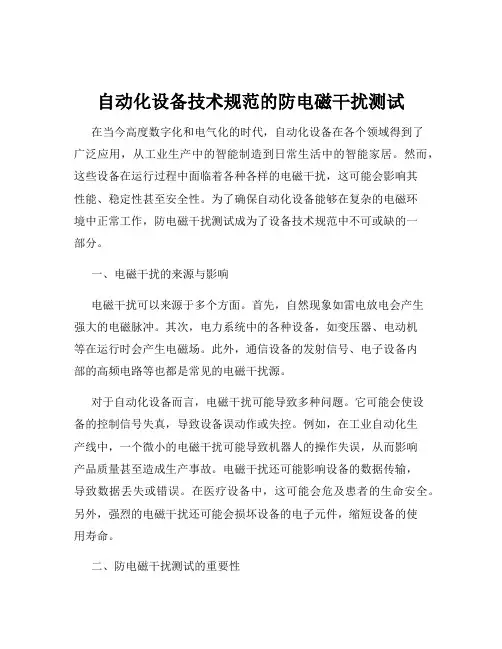

自动化设备技术规范的防电磁干扰测试在当今高度数字化和电气化的时代，自动化设备在各个领域得到了广泛应用，从工业生产中的智能制造到日常生活中的智能家居。

然而，这些设备在运行过程中面临着各种各样的电磁干扰，这可能会影响其性能、稳定性甚至安全性。

为了确保自动化设备能够在复杂的电磁环境中正常工作，防电磁干扰测试成为了设备技术规范中不可或缺的一部分。

一、电磁干扰的来源与影响电磁干扰可以来源于多个方面。

首先，自然现象如雷电放电会产生强大的电磁脉冲。

其次，电力系统中的各种设备，如变压器、电动机等在运行时会产生电磁场。

此外，通信设备的发射信号、电子设备内部的高频电路等也都是常见的电磁干扰源。

对于自动化设备而言，电磁干扰可能导致多种问题。

它可能会使设备的控制信号失真，导致设备误动作或失控。

例如，在工业自动化生产线中，一个微小的电磁干扰可能导致机器人的操作失误，从而影响产品质量甚至造成生产事故。

电磁干扰还可能影响设备的数据传输，导致数据丢失或错误。

在医疗设备中，这可能会危及患者的生命安全。

另外，强烈的电磁干扰还可能会损坏设备的电子元件，缩短设备的使用寿命。

二、防电磁干扰测试的重要性为了保障自动化设备的可靠运行，防电磁干扰测试具有极其重要的意义。

首先，通过测试可以提前发现设备在电磁兼容性方面存在的问题，从而在设计阶段就采取相应的措施进行改进，降低后期整改的成本和风险。

其次，测试能够为设备的质量评估提供依据。

符合电磁兼容性标准的设备在市场上更具竞争力，能够赢得用户的信任。

再者，防电磁干扰测试有助于确保设备在各种电磁环境中的兼容性。

这对于那些需要在复杂电磁环境中工作的设备，如军事设备、航空航天设备等，尤为重要。

最后，从法律法规的角度来看，许多国家和地区都制定了相关的电磁兼容性标准和法规，设备必须通过相应的测试才能上市销售和使用，以保障公共电磁环境的安全和稳定。

三、防电磁干扰测试的方法（一）传导干扰测试传导干扰是指通过电源线、信号线等导体传播的电磁干扰。

探究电力系统自动化设备的电磁兼容技术摘要：随着现代科技发展水平的不断提高，我国的电力系统技术也在不断的发展。

在其发展的过程中，自动化设备越来越广泛，又因电力系统工作环境的特殊性，所以部分自动化设备在使用的过程中会受到外界电磁波的影响而无法正常运转。

为解决这一问题，于是在电力系统自动化设备中引入了电磁兼容技术。

电磁兼容技术虽然有优点但是也存在一定的缺陷，本文对其优缺点以及未来的展望进行了相关的阐述。

关键词：电力系统；自动化设备；电磁兼容技术一、电磁兼容技术在电力系统自动化设备使用中存在的缺陷（一）运行过程中受到的阻挠电力系统是由很多不同的系统设备共同组成的，自动化设备是二次系统设备也是电力系统的一部分。

自动化设备在运行的过程中会受到设备各个元件之间以及外界电磁波的相互干扰而没办法再正常运转。

随着我国电力发展水平的不断提高，自动化设备受到电磁的影响也在逐渐减小。

但由于我国现在的电磁兼容技术还在发展的初期，虽然我国投入了很多的资金但是其发展仍然不太让人满意。

（二）特别的电磁兼容技术影响电力系统自动化设备运行的因素有很多，比如：以微机系统为中心的数字电路、模拟电路中的二极管、D/A，但是关键还是脉冲电路对它的影响，现在一般的计算机系统都只能识别二进制代码，而数字电路是构成这一系统的重要部件，所以在运行过程中数字电路产生的脉冲电流对电力系统的运行也会产生相应的影响。

电力系统的运行也离不开为其提供电能的电源，但是电源也会产生部分干扰从而导致电力系统无法正常运行。

二、如何更高效地利用电磁兼容技术（一）阻断电力系统自动化设备线路之间的相互影响要想阻断电力系统自动化设备线路之间的相互影响，就要先将线路相邻近的磁场隔断，这就需要用隔离原件来实现。

隔离原件两个功能：一是保护已经连接好的电路，二是使电路达到一个平衡状态。

在电力系统自动化设备当中对隔离原件的原材料也提出了要求，建造元件设计法案也要随着电力系统自动化设备的发展不断提高和完善从而更好的阻断电力系统自动化设备线路之间的相互影响。

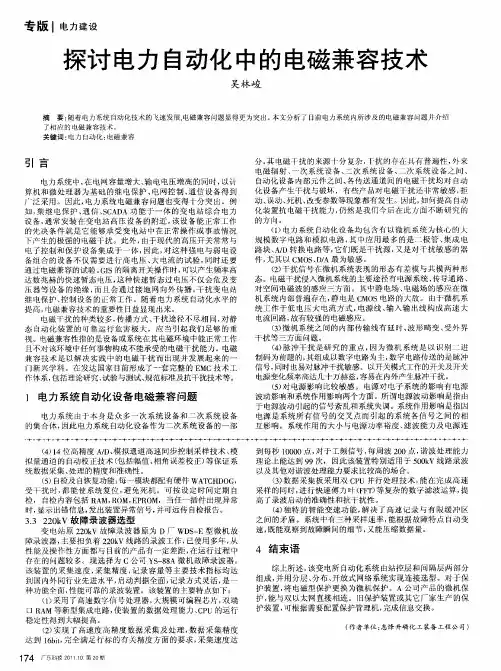

ＭＣ试验设备 与设 施。通过对标准的执行贯彻 ， 用 ：辐射则是指干扰源通过空 间电磁波 的作用对被干扰对象产 和建立相应的 Ｅ 进一步推动抗干扰措施和 电磁兼容性设计 的研 究和发 展，从而 生干扰 。 图 １ 是一台 自动化装置所可 能有 的与外界发生联系 的各种 进一步提高 电力系统 自动化装置与系统 的工作可靠性 。下面重 接 口的示意 图。通过这些接 口， 既可 以从外界将干扰 引入 装置， 点介绍 电力系统 自动化设备的电磁兼容试验： 也可 以将装置发射 的电磁能量 （ 干扰） 散播到外界去。
常工作 。干扰能量可 以通过多种途径从干扰源 到受干扰的设备 或系统上， 归纳起来可以分为传导和辐射两大类 。传导是指干扰
源和受干扰设备 间通过导线 、互感及静 电电容等而起 的祸合作
在干扰因素 。
３ 电力系统 自动化设备（ 或 系统 ） 的电磁兼容试验
当前首要的工作是要制定专业设备的电磁兼容性规范、 标准
电力建设
■ 弼 嗣 曩 晦
２ ０ １ ３年 １ １ 月
解析电磁兼容与电力系统 自动化
马 锐 明
（ 杭州交联电气工程有限公司 浙江 杭州 ３ １ ０ ０ ０ ０ ）
摘
要： 电磁兼容性是指 电力 系统在特殊 的电磁环境下能否正常的工作 。电磁兼容技 术是 一门新兴技术 ， 研 究水平还
从而达到互不干扰 ， 在共 同的电磁环境 下一起执 望能对我 国电力系统 的稳定可靠运行起 到一 定的作用 。现代 电 降低工作性能， 行各 自功能的共存状态 。因此 ， 电磁兼容包括抗 干扰 （ 设备 或系 力系 统 自动 化装 置运行 可靠性 与 电磁 兼容 方面 的 问题 密切 相 和 电磁发射控 制 （ 设备或 系统 发射 的 电 关 。在实际工作重要正确结合 电力系统的实际需要 ， 加 大力度建 统抵抗 电磁干扰的能力） 磁能量的控制） 两个方面 。 立和健全 电磁兼容标准和配备试验手段 。加 强对 电磁兼容与 电

电磁兼容性与抗干扰技术1. 介绍电磁兼容性（Electromagnetic Compatibility，EMC）是指在同一空间内，各种电子设备和系统在电磁环境中共存和运行时，不对彼此产生有害影响的能力。

抗干扰技术是保证电子设备和系统具备良好的电磁兼容性的关键。

本文将探讨电磁兼容性与抗干扰技术的原理、应用以及未来发展方向。

2. 电磁兼容性原理电磁兼容性原理主要涉及电磁辐射和电磁感应两个方面。

电磁辐射是指电子设备在工作过程中产生的电磁场对周围环境和其他设备产生的影响。

电磁感应是指电子设备受到外界电磁场的影响而产生故障或误操作。

为了保证电子设备正常工作，需采取一系列抗干扰技术，如屏蔽、滤波、接地等。

3. 抗干扰技术分类根据抗干扰技术的不同应用对象和手段，可以将其分为电源线干扰抑制技术、信号线干扰抑制技术及机械结构设计等几个方面。

3.1 电源线干扰抑制技术电源线干扰抑制技术是指通过优化电源系统，减少电源线自身对设备的干扰，提供稳定可靠的电源给设备使用。

其主要手段包括滤波器的设计、选择和安装、电源线的电磁屏蔽以及接地措施等。

3.2 信号线干扰抑制技术信号线干扰抑制技术是指通过采用合适的信号传输方式和接口设计，减少信号线间的相互干扰和外界电磁场对信号的影响。

其中常见的技术手段有差分传输、屏蔽线路设计、降噪技术以及抗干扰电路的设计等。

3.3 机械结构设计机械结构设计是指通过合理的电磁屏蔽结构设计、防护罩的使用以及地线的布置等措施，减少设备之间的电磁干扰。

此外，还可以采用隔离技术将容易受到电磁干扰的模块进行隔离，防止其对其他模块产生影响。

4. 抗干扰技术应用抗干扰技术在现代社会中得到了广泛的应用。

以通信行业为例，通信设备之间频繁进行信息传输，要求设备对电磁干扰具有较强的抑制能力。

抗干扰技术的应用可以提高通信系统的稳定性和可靠性，减少通信故障的发生。

此外，在工业自动化、医疗设备和军事装备等领域，抗干扰技术也扮演着重要的角色。

电磁兼容技术在电子设备设计中的应用随着科学技术的不断发展，电子设备的功能越来越强大，而电磁兼容技术也越来越重要。

电磁兼容（EMC）指的是不同电子设备之间、设备与环境之间电磁波的互相干扰与共存问题。

电磁兼容技术就是消除这种干扰的技术。

本篇文章将会深入探讨电磁兼容技术在电子设备设计中的应用。

一、电磁兼容技术的意义随着电子技术的不断发展，电子产品已经渗透到了人们的日常生活中。

人们在使用电子产品的过程中，非常注重它的功能和性能，但是很少会关注电磁兼容技术的问题。

因此，电磁兼容技术的重要性不容忽视。

如果电子产品在使用中出现电磁兼容问题，就会对其它的电子设备产生干扰，从而影响其它设备的正常工作。

同时，这种干扰也会对人体健康产生影响。

这些都是由于没有进行电磁兼容设计所导致的问题。

二、电磁兼容技术的基本原理电磁兼容技术主要涉及到电磁场的干扰和抗干扰。

在一个电子设备中，如果电子产品的输出信号是一个高能量的脉冲电磁波，则这种电磁波将被传输到外部环境中。

如果这种电磁波与其它设备的电磁波发生干扰，则它们就会产生电场、磁场和辐射场。

为此，电子设备的设计者需要对电磁场的干扰进行相应的控制。

首先，在设计电子产品时，应考虑电磁波信号频率的问题。

如果频率相同，设备之间容易发生相互干扰；如果信号频率不同，则可以在相同的空间中共存而不产生干扰。

其次，在设计中应该采用适当的屏蔽和接地措施。

这些措施包括增加设备的金属外壳、引入电磁屏蔽材料、建立合理的接地设计、使用隔离变压器等。

三、电磁兼容技术在电子设备中的应用电磁兼容技术目前已经广泛应用于电子产品的设计中。

主要应用领域包括智能手机、通讯设备、计算机、电视、汽车、飞机等。

在手机方面，由于手机的信号频率较高，容易造成相邻通信频段、增强型蓝牙、WLAN、GPS等不同系统之间的干扰。

因此，设计者在进行电磁兼容设计时，需要选择恰当的频段、进行合理的接地设计、采用高质量的电磁屏蔽材料等。

在汽车和飞机方面，这些设备中的电子产品和仪器设备都是相互关联和交互的。

《矿用电机驱动变频器电磁兼容及其安全性关键技术研究》篇一一、引言随着工业自动化和智能化的发展，矿用电机驱动变频器在矿山生产中扮演着越来越重要的角色。

然而，由于矿用环境的特殊性，电机驱动变频器在运行过程中面临着电磁干扰、电磁兼容性以及安全性等问题。

因此，对矿用电机驱动变频器电磁兼容及其安全性关键技术进行研究，对于保障矿山生产安全、提高设备运行效率具有重要意义。

二、矿用电机驱动变频器电磁兼容性研究1. 电磁干扰问题矿用电机驱动变频器在运行过程中，由于电路中电压、电流的变化，会产生各种电磁干扰。

这些干扰不仅会影响变频器的正常运行，还可能对周边设备产生不良影响。

因此，研究电磁干扰的产生机制、传播途径及抑制措施，对于提高变频器的电磁兼容性具有重要意义。

2. 电磁兼容性设计为了提高矿用电机驱动变频器的电磁兼容性，需要从设计阶段入手。

首先，要合理选择电路拓扑结构，降低电路中的电压、电流变化率；其次，要合理布置电路元件，减小电磁干扰的传播途径；此外，还需要采用屏蔽、滤波等措施，进一步提高变频器的电磁兼容性。

三、矿用电机驱动变频器安全性关键技术研究1. 过载保护技术过载是导致矿用电机驱动变频器损坏的主要原因之一。

因此，研究过载保护技术，对于提高变频器的安全性具有重要意义。

过载保护技术主要包括电流检测、比较、执行等环节，通过实时监测电流变化，当电流超过设定值时，及时切断电源，避免设备损坏。

2. 温度监测与控制技术矿用电机驱动变频器在运行过程中会产生大量热量，如果温度过高，会影响设备的正常运行，甚至引发火灾等安全事故。

因此，研究温度监测与控制技术，对于保障变频器的安全运行具有重要意义。

温度监测与控制技术主要包括温度传感器、温度控制器等设备的应用，通过实时监测变频器的温度变化，当温度超过设定值时，及时采取措施降低温度，保证设备的正常运行。

四、实验与分析为了验证上述关键技术的有效性，我们进行了相关实验。

实验结果表明，通过优化电路拓扑结构、合理布置电路元件、采用屏蔽、滤波等措施，可以有效提高矿用电机驱动变频器的电磁兼容性；同时，过载保护技术和温度监测与控制技术的应用，可以显著提高变频器的安全性能，降低设备损坏和安全事故的发生率。

电气工程与自动化！Di#nqi Gongcheng yu Zidonghu2煤矿电气系统中EMC问题研究与解决方案庞小光(北京天地华泰矿业管理股份有限公司，北京100013)摘要:对煤矿电气系统中的电磁兼容性(EMC)问题进行了研究，分析了EMC问题对设备的危害和处理措施，结合某典型案例,提出了EMC问题的解决方案，有利于实现电力电子电路系统中电磁兼容的状态。

关键词:煤矿电气系统;EMC问题;解决方案1EMC问题的产生机理和耦合途径1.1产生机理电磁兼容性(Electro Magnetic Compatibility,EMC)是指设备或系统在其电磁环境中按照要求运行且不会对其环境中的任何设备产生电磁的力电子的方提了工业平和自动化程度，方便了人们的生活，方电磁了，对设备造成了[1]o1.2干扰源与耦合途径在电力电子电路系统中，电磁兼容的要有：(1孚在，产生和；(2;(3；(4)电力电子电路方产生的；(5;(6，电路不对[2]合对的路和。

在电路中在电路产生合。

3电子路1产生的电厶在电路Z上产生压降会电子线路2的子处电压。

1.2.1电容耦合在且在不电的在电容合。

于电，在电，电电容C c。

电容C c的小的几何形状以及在一定电下的距决！3"。

1.2.2电合电合生在不电电路或不的闭合电路中。

在闭环中流动的交流电将产生交变磁场。

该交变磁其他闭合电路并产生电。

电合互系数％，互感系数％由闭环的一般形状和电路的距离决。

2EMC问题对设备的危害和处理措施2.1变压器危害：增加铜；增加漏磁；增加铁；增加；增加温升。

处理措施实心、扁平连接机柜的所有构件。

需要注意的是，安装接地是机械的要保护措施。

然而对于动系统，接地和度。

系统可采用星方式接地或每单独接地。

对于动系统说，优先选择所有安装的部都通过其表电气连接或网状接地。

信号电缆和动力电缆必须相互分a避免耦合基金项目：天地华泰技术创新基金资助项目(TDHTKY2017001)),最小距20cm。
