石墨负极材料详细介绍

负极材料有哪些负极材料是锂离子电池中的重要组成部分，其性能直接影响到电池的容量、循环寿命和安全性。

目前，常见的负极材料主要包括石墨、硅基材料、金属氧化物和金属硫化物等。

1. 石墨：石墨是目前应用最广泛的负极材料，其具有较高的电导率、稳定性和循环寿命。

石墨主要是通过石墨化过程获得，其中天然石墨和人工石墨是常用的石墨类型。

石墨负极材料通常具有高的锂嵌入/脱嵌容量，但容量衰减较快且循环性能相对较差。

2. 硅基材料：硅基材料具有很高的理论容量和较低的价格，是一种有潜力的负极材料。

硅具有较高的锂嵌入/脱嵌容量，但由于其体积膨胀较大，在充放电过程中易破裂，导致循环性能较差。

为了克服这一问题，研究人员采用纳米结构、多孔结构和包覆等方法来改善硅负极材料的性能。

3. 金属氧化物：金属氧化物作为锂离子电池的负极材料具有较高的电导率和较高的嵌锂容量。

常见的金属氧化物包括二氧化钛、氧化锡、氧化锰等。

这些材料具有较高的理论容量，但循环性能和倍率性能相对较差。

4. 金属硫化物：金属硫化物作为负极材料在近年来受到了广泛关注。

硫化铁、硫化钛、硫化钴等硫化物材料具有高的嵌锂容量、优良的倍率性能和较高的电导率。

然而，硫化物材料容易与电解液中的锂反应，导致材料的极化和电池性能的衰减。

除了上述几种常见的负极材料外，还有一些新型的负极材料正在发展中，如石墨烯、硅炭复合材料和金属有机骨架材料等。

这些新型材料具有更高的嵌锂容量、更好的循环性能和更安全的特性，但仍需要进一步的研究和开发。

总之，负极材料是锂离子电池中重要的组成部分，不同的负极材料具有不同的性能和适用范围。

石墨是目前应用最广泛的负极材料，但其他材料如硅基材料、金属氧化物和金属硫化物等也具有潜力成为锂离子电池的负极材料。

锂电池石墨负极材料分类及应用前景一、石墨负极材料概述石墨是一种耐高温耐腐蚀具有良好导电性、导热性和稳定化学性能的材料。

石墨作为电池负极有以下几项优点：（1）石墨电子电导率高；（2）层状结构在嵌锂前后体积变化小；（3）嵌锂容量高；（4）嵌锂电位低；二、石墨负极的分类（1）天然石墨，其中又分为鳞片石墨和微晶石墨。

鳞片石墨结晶较好，是含碳岩石经过长期地质作用变质的矿物，明显的片状或板状。

微晶石墨：一般呈微晶集合体，是煤变质矿物。

（2）人造石墨，是有一种用碳素材料（针状焦、石油焦）为原料经热干馏加工而成，人造石墨的特点为高压实，高容量，长寿命。

人造石墨又分中间相碳微球和石墨化碳纤维。

中间相碳微球呈球状结构，比较面积小，是最有发展的碳材料。

石墨化碳纤维：有很好的浸润性能，良好的充放电性能。

从下表我们可以对比出各种石墨的性能三、天然石墨的使用天然石墨一般都以天然石墨矿石出现。

鳞片石墨原矿品位一般为3~13.5%，个别富矿可达20%。

优点是：嵌锂电化学容量高；加工工艺成熟；放电电压平台平稳；缺点：石墨层剥离；与电解液相容性差；电池鼓胀。

天然石墨不能直接用于电池负极材料，主要的原因是石墨层的“剥落”导致循环性能变坏，当前对石墨的改性主要有以下几种：（1）机械研磨：通过研磨后可获得一定含量的菱形石墨相，菱形石墨相的存在有利于石墨表面SEI膜的生成，从而提升材料的比容量和循环性能。

（2）氧化处理：通过相和液相氧化可去除石墨颗粒表面一些缺陷结构，减少首次循环不可逆容量，提高充放电效率。

（3）碳包覆：设法在天然石墨表面包覆一层热解碳，形成以石墨为核心的“核-壳”结构。

处理后可减缓碳电极表面的不均匀反应性质，使电极表面形成一层均匀、薄而致密、不易脱落的SEI膜。

（4）掺杂：引入其他金属或非金属的元素能够提高材料的电化学性能：如硼、氮、硅、磷、硫、钾、镁、铝、镍、钴、铁等。

四、石墨负极的现状和前景近年来全球锂电池材料市场的发展速度不断加快，锂电池市场需求节节走高，直接带动了材料市场的大发展。

【干货】锂离子电池负极材料系列之-石墨类材料基础知识介绍作为锂离子电池四大主材之一的负极材料，其比容量以及工作电压直接决定着电池的能量密度和工作电压，虽然硅材料开始逐步走向产业化，但目前的主流负极材料仍然是石墨类负极材料，其在反应过程中具有较低的嵌锂电位，同时生成的插锂层间化合物代替金属锂负极，从而避免了金属锂枝晶的沉积, 因此安全性得以显著提高。

而作为锂电四大主材的最后一个主题，将通过对石墨类材料的基础知识、生产工艺、测试方法、失效模式分析等几个方面对其有一个系统的、直观的认识；今天将对石墨类材料的基础知识做一个简单的介绍。

石墨类材料主要分为人造石墨和天然石墨，人造石墨又会根据加工工艺的不同分为MCMB（中间相碳微球）、软碳和硬碳等，理想的石墨具有层状结构，每个平面类似于苯环，层面之间通过大π键连接；具有2H型六方晶系以及3R型菱面体晶系。

对于理想的石墨而言，其理论容量为372mAh/g，但在实际电池设计过程中，一般负极会过量5%-10%，同时在首次充电过程中形成SEI膜对负极表面形成保护，阻止电解液和负极的进一步反应，而这层膜的好坏将直接影响电池的各项性能。

随着石墨负极中锂离子嵌入越来越深入（Stage-4-Stage-1），负极的表面颜色也逐渐发生变化，从黑色到青黑色再到暗黄色最后到金黄，石墨负极也完成了C-----LiC12----LiC6的转变，从而完成了充电过程。

从上图中就可以看出天然石墨和人造水墨在形貌上的区别，天然石墨大小颗粒不一，粒径分布广，未经处理的天然石墨是不能作为负极材料直接使用的，需要经过一系列的加工后才能使用，而人造石墨在形貌以及粒径分布上就一致多了；一般认为，天然石墨的容量高，压实密度高，价格也比较便宜，但是由于颗粒大小不一，表面缺陷较多，与电解液的相容性比较差，副反应比较多；而人造石墨则各项性能比较均衡，循环性能好，与电解液的相容性也比较好，价格也会贵一些。

对于负极材料，常常会听到一个取向度的概念，也就是所谓的OI 值，它的大小将直接影响着负极的电解液浸润、表面的阻抗、大倍率充放电性能，也直接影响着负极在循环过程中的膨胀。

人造石墨负极材料工艺流程人造石墨负极材料是一种用于锂离子电池的关键材料，其工艺流程包括石墨矿石预处理、石墨材料粉碎、石墨材料球磨、石墨材料烘干、石墨材料成型、石墨材料煅烧等几个主要步骤。

下面将详细介绍一下石墨负极材料的工艺流程。

接下来是石墨材料的粉碎。

经过预处理的石墨矿石需要通过粉碎来获得细小的颗粒。

粉碎的方法主要有机械粉碎和球磨粉碎两种。

机械粉碎是将矿石放入破碎机中进行粉碎，而球磨粉碎则是将矿石和一定比例的石墨磨球一起放入球磨机中进行粉碎，通过摩擦和撞击等作用使石墨矿石颗粒被粉碎成较小的颗粒。

然后是石墨材料的球磨。

石墨材料经过粉碎后，仍然存在一些大颗粒和不均匀的颗粒分布。

球磨的目的是进一步均匀破碎颗粒，提高颗粒的分散性和均匀性。

球磨时需要加入一定的球磨介质，例如石墨磨球和溶剂，通过旋转的球磨机进行混合和研磨，使石墨材料颗粒更加细小和均匀。

接下来是石墨材料的烘干。

石墨材料在球磨过程中会吸附一定量的溶剂，因此需要通过烘干来去除溶剂。

烘干可采用空气烘干或真空烘干的方法，将球磨后的石墨材料放入烘干设备中，通过加热蒸发溶剂，使石墨材料中的水分和溶剂挥发。

然后是石墨材料的成型。

成型是将石墨材料按照特定的形状进行成型，常见的成型方法包括压片成型和注射成型等。

压片成型通过压力将石墨材料放入模具中进行压制，使其形成具有一定形状的石墨块。

注射成型则是将石墨材料和一定的粘结剂混合后，通过注射机将混合物注入模具中，经过固化和干燥形成成型的石墨块。

最后是石墨材料的煅烧。

煅烧是将成型的石墨材料放入高温环境中进行加热处理，以提高其电导率和结构稳定性。

煅烧的温度和时间通常根据具体的要求进行控制，煅烧过程中需要保持一定的气氛，通常是以惰性气体（如氮气）为主，以防止氧化等反应发生。

煅烧后的石墨材料具有较高的电导率和良好的结构稳定性，成为优质的石墨负极材料。

综上所述，人造石墨负极材料的工艺流程主要包括石墨矿石预处理、石墨材料粉碎、石墨材料球磨、石墨材料烘干、石墨材料成型和石墨材料煅烧等几个主要步骤。

负极材料石墨化工艺流程石墨是一种重要的负极材料，广泛应用于电池、储能设备等领域。

石墨化是将石墨材料进行特殊处理，使其具备更优异的电化学性能和循环寿命。

本文将介绍石墨化工艺的流程及其重要步骤。

一、石墨化工艺流程简介石墨化是通过一系列的物理、化学处理使石墨材料的结构和性能得到优化的过程。

其主要目的是提高石墨材料的导电性、循环稳定性和储锂容量。

石墨化工艺流程通常包括预处理、酸洗、热处理等步骤。

二、预处理预处理是石墨化的第一步，其目的是去除石墨材料表面的杂质和氧化层，以提高后续步骤的效果。

预处理可以采用多种方法，如超声波清洗、浸泡等。

通过预处理，可以有效减少后续步骤中的杂质污染，并提供良好的基础条件。

三、酸洗酸洗是石墨化工艺中的关键步骤之一，主要用于去除石墨材料表面的氧化层和其他不纯物质。

常用的酸洗剂包括浓硝酸、浓硫酸等。

在酸洗过程中，石墨材料需要与酸洗液充分接触，以使氧化层和不纯物质得到彻底去除。

酸洗后，石墨材料呈现出更纯净的表面。

四、热处理热处理是石墨化工艺的核心步骤，通过高温处理可以改变石墨材料的结构和性能。

热处理通常分为两个阶段：石墨化和石墨化后处理。

1. 石墨化石墨化是指将酸洗后的石墨材料在高温下进行热解，使其形成具有高度结晶度的石墨结构。

石墨化过程中，石墨材料的分子间距缩小，晶格结构更加有序。

这种结构改变使得石墨材料具备更好的导电性能和循环稳定性。

2. 石墨化后处理石墨化后处理是为了进一步改善石墨材料的性能。

常见的石墨化后处理方法包括氧化、碳化等。

这些处理方法可以在一定程度上改善石墨材料的储锂容量和循环寿命。

五、总结石墨化工艺是将石墨材料处理成优化结构和性能的关键步骤。

通过预处理、酸洗和热处理等步骤，可以使石墨材料具备更好的导电性、循环稳定性和储锂容量。

石墨化工艺在电池制造和储能设备等领域具有重要应用前景，对提高电池性能和推动新能源技术发展起到了重要作用。

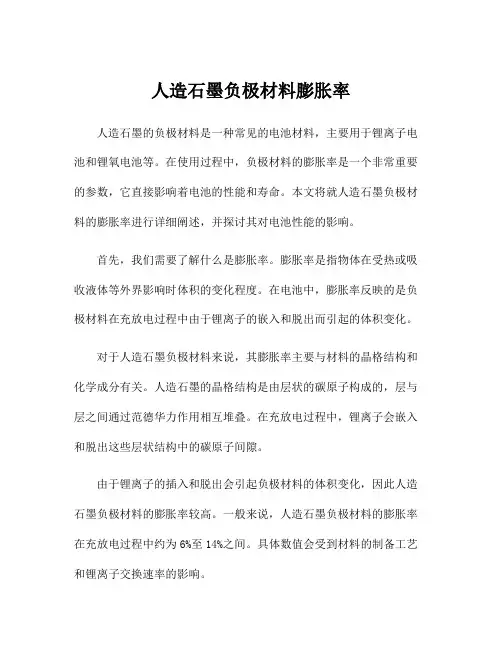

人造石墨负极材料膨胀率人造石墨的负极材料是一种常见的电池材料，主要用于锂离子电池和锂氧电池等。

在使用过程中，负极材料的膨胀率是一个非常重要的参数，它直接影响着电池的性能和寿命。

本文将就人造石墨负极材料的膨胀率进行详细阐述，并探讨其对电池性能的影响。

首先，我们需要了解什么是膨胀率。

膨胀率是指物体在受热或吸收液体等外界影响时体积的变化程度。

在电池中，膨胀率反映的是负极材料在充放电过程中由于锂离子的嵌入和脱出而引起的体积变化。

对于人造石墨负极材料来说，其膨胀率主要与材料的晶格结构和化学成分有关。

人造石墨的晶格结构是由层状的碳原子构成的，层与层之间通过范德华力作用相互堆叠。

在充放电过程中，锂离子会嵌入和脱出这些层状结构中的碳原子间隙。

由于锂离子的插入和脱出会引起负极材料的体积变化，因此人造石墨负极材料的膨胀率较高。

一般来说，人造石墨负极材料的膨胀率在充放电过程中约为6%至14%之间。

具体数值会受到材料的制备工艺和锂离子交换速率的影响。

人造石墨负极材料的高膨胀率会引起电池寿命短暂和性能下降的问题。

首先，膨胀率较高会导致负极材料在充放电过程中发生体积扩张，进而引起电池包装材料的应力集中和损坏。

此外，膨胀率高还会导致电池内部电解液的流动性下降和锂离子传输速率变慢，从而影响电池的充放电速率和循环寿命。

为了解决人造石墨负极材料的高膨胀率问题，研究人员进行了一系列改进。

一种常见的改进方法是通过掺杂或制备复合材料来改变负极材料的结构和组成。

例如，在人造石墨中添加一些纳米材料，如二氧化硅、氧化锆等，可以改善负极材料的织构和稳定性，从而减小膨胀率。

此外，还可以采用纳米包覆技术将人造石墨负极材料包覆在一层薄膜中，以增加其机械稳定性和电解液的流动性。

总之，人造石墨负极材料的膨胀率是电池性能和寿命的重要影响因素。

高膨胀率会引起电池内部应力集中和损伤，降低电池的性能和循环寿命。

因此，通过改进材料的结构和组成，减小人造石墨负极材料的膨胀率是提高锂离子电池性能和寿命的关键。

石墨烯负极材料石墨烯是一种由碳原子通过化学键连接形成的二维晶体结构，具有高度的机械强度、导电性和导热性。

石墨烯的发现引起了全球科学界的广泛关注，并被认为是未来材料科学领域的重要发展方向之一。

近年来，石墨烯在电池领域的应用也逐渐受到了人们的关注，特别是在负极材料方面的应用。

本文将介绍石墨烯作为负极材料的研究进展和应用前景。

一、石墨烯的优势作为一种新型材料，石墨烯具有以下优势：1. 高度的导电性和导热性。

石墨烯的电子在平面内运动受到很少的阻碍，因此具有极高的电导率和热导率，这使得石墨烯作为电池负极材料具有良好的传输性能。

2. 高度的机械强度。

石墨烯的单层结构非常薄，但具有高度的机械强度和韧性，这使得石墨烯在电池的循环过程中能够承受较大的应力和变形。

3. 高度的化学稳定性。

石墨烯的碳-碳键结构非常稳定，能够抵御化学腐蚀和氧化，这使得石墨烯在电池中能够长期稳定地工作。

二、石墨烯作为负极材料的研究进展目前，石墨烯作为电池负极材料的研究主要集中在以下几个方面： 1. 石墨烯的制备方法。

目前，石墨烯的制备方法主要包括机械剥离法、化学气相沉积法、化学还原法等，其中化学还原法是最常用的方法之一。

这些方法可以制备出高质量的石墨烯，为其在电池负极材料方面的应用提供了基础。

2. 石墨烯的改性。

为了进一步提高石墨烯作为负极材料的性能，研究人员对石墨烯进行了各种改性，如掺杂、氧化、还原等，以增加其容量、循环性能和稳定性。

3. 石墨烯的应用。

石墨烯作为电池负极材料的应用主要包括锂离子电池、钠离子电池、锂硫电池等。

研究表明，石墨烯作为负极材料具有高的比容量、良好的循环性能和高的放电平台，能够提高电池的能量密度和循环寿命。

三、石墨烯作为负极材料的应用前景随着人们对新型材料的需求不断增加，石墨烯作为负极材料的应用前景也越来越广阔。

石墨烯作为电池负极材料的应用前景主要体现在以下几个方面：1. 提高电池能量密度。

石墨烯具有高的比容量和良好的循环性能，能够提高电池的能量密度，满足人们对高能量密度电池的需求。

低温石墨负极-概述说明以及解释1.引言1.1 概述概述部分的内容应该简要介绍低温石墨负极的背景和重要性。

可以使用以下内容作为参考：引言部分低温石墨负极是一种重要的能源材料，广泛应用于现代电池技术中。

在过去的几十年里，随着电动汽车、便携式电子设备的飞速发展，对高效、稳定、长寿命的电池技术的需求不断增加，低温石墨负极作为一种重要的能量存储材料，因其出色的性能和广泛的应用领域，备受关注。

低温石墨负极的这种关注源于其多种优异特性。

首先，低温石墨负极具有高能量密度和高放电平台，可提供更长的电池使用时间。

其次，低温石墨负极具有较低的内阻和较高的电导率，能够提高电池的充放电效率。

此外，低温石墨负极还具有优异的循环稳定性和高温稳定性，能够延长电池的使用寿命。

低温石墨负极目前已经在众多领域得到应用。

在电动汽车领域，低温石墨负极被广泛用于锂离子电池中，提供了高可靠性和长续航里程。

在便携式电子设备上，低温石墨负极也成为了手机、平板电脑等设备的理想能源储存材料，为用户提供了更长时间的使用。

尽管低温石墨负极已经在很多方面取得了显著的成就，但仍存在一些局限性。

在高容量需求方面，低温石墨负极尚存在容量衰减的问题；在高温环境下，低温石墨负极的性能也可能受到限制。

因此，进一步研究和开发低温石墨负极的技术仍然是必要的。

在本文中，我们将详细介绍低温石墨负极的定义、特性和应用领域。

我们还将探讨低温石墨负极的优势和局限性，并展望其未来的发展方向。

通过对低温石墨负极的深入了解，我们可以更好地认识这一重要能源材料，并为其进一步应用和改进提供有益的参考。

1.2文章结构文章结构部分内容：文章结构的设定对于一篇长文来说尤为重要，它可以帮助读者更好地理解和掌握文章的逻辑结构。

本篇文章的结构如下：第一部分是引言。

引言部分将对低温石墨负极进行概述，并介绍文章的结构和目的。

第二部分是正文。

正文部分将详细解释低温石墨负极的定义和特性，并探讨其在不同应用领域中的发展和应用情况。

1.负极材料企业杉杉、BTR、长沙海容（摩根）、汕头诚翔、湖南辉宇、青岛大华、远东、弘光、红顶、金卡本、瑞富特、华容、斯诺、湖南星光、余姚宏远、北京创亚、佛山三高、大阪石墨、长沙星城、金润、江苏镇江华邦能源材料有限公司目前在国内，负极材料领先企业主要包括深圳贝特瑞、上海杉杉和长沙海容。

而在全球范围内，负极材料的市场份额主要集中在日本日立、日本精工碳素、JFE日本钢铁、三菱、中国贝特瑞、杉杉股份6大厂家2.碳负极材料分类锂电池中具实用价值和应用前景的碳主要有三种：(1)高度石墨化的碳；(2)软碳和硬碳；(3)碳纳米材料。

2.1石墨类碳负极材料（动力电池负极普遍用该种材料）人造石墨（主流产品）是将易石墨化炭(如沥青焦炭)在N2气氛中于1900～2800℃经高温石墨化处理制得。

常见人造石墨有中间相碳微球(MCMB)、石墨化碳纤维。

MCMB的优点是可逆容量高、可大倍率充放电，应用方向为动力电池和倍率电池。

缺点：价格略高、容量略低，在高容量和超高容量型产品中处于劣势（经常进行掺杂等改性手段制成高端产品）。

天然石墨一般都以天然石墨矿石出现。

在锂电应用中需要提纯为含碳在91～99%的高碳石墨，多以常用化学方法提纯。

天然石墨由于表面有较高的活性点，比表面高，不能直接用作负极材料，需要做表面改性处理。

优点：嵌锂电化学容量高；放电电压平台平稳；来源广泛，加工工艺成熟，制造成本低；加工性能优秀。

缺点：与电解液相容性差，电解液分解，SEI膜不稳定；溶剂共嵌入，石墨层剥离，循环稳定性差，衰减快，电池鼓胀；辊压造成各粒子晶体c轴平行且垂直板面，空隙小,大倍率充放电效率低。

3.碳负极材工艺流程4.工业难点1)配方：生产过程只有扬尘，环评方面困难不大，主要在于生产配方，即碳负极的原料掺杂与后处理工艺，这两个工艺段是决定产品质量的根本因素。

2)主要设备都是些混料、筛选、烧结设备，对厂房的高度以及通风有要求，因为车间环境是粉尘环境，要预防爆炸。

石墨烯负极材料石墨烯是一种由碳原子单层构成的二维材料，具有许多独特的物理和化学性质，因此被广泛应用于电子器件、能源存储、传感器等领域。

在石墨烯材料中，负极材料的研究和应用备受关注，因为它在锂离子电池、超级电容器等电化学器件中具有重要作用。

石墨烯作为负极材料具有许多优异的性能。

首先，石墨烯具有高比表面积，大量的活性位点有利于锂离子的嵌入和脱嵌，从而提高了电化学性能。

其次，石墨烯具有优异的导电性和电子迁移率，能够有效地提高电化学反应速率，增强电极的导电性能。

此外，石墨烯还具有优异的机械性能和化学稳定性，能够增加电化学器件的循环寿命和安全性能。

在锂离子电池中，石墨烯作为负极材料具有重要的应用前景。

由于石墨烯具有高比表面积和优异的导电性能，能够提高电池的能量密度和功率密度，同时提高电池的循环寿命和安全性能。

石墨烯负极材料还可以有效缓解锂离子电池中的“石墨烯涂层”现象，提高电池的充放电效率和循环寿命。

因此，石墨烯负极材料在锂离子电池中具有重要的应用前景，有望取代传统的石墨负极材料，成为下一代高性能锂离子电池的关键材料。

除了锂离子电池，石墨烯负极材料还在超级电容器、钠离子电池等领域具有重要应用价值。

石墨烯负极材料具有优异的离子传输和电子传输性能，能够大幅提高超级电容器的能量密度和功率密度，同时提高循环寿命和安全性能。

在钠离子电池中，石墨烯负极材料也表现出良好的嵌入/脱嵌反应动力学和循环稳定性，有望成为下一代钠离子电池的重要材料。

总的来说，石墨烯作为负极材料具有许多优异的性能，有望在电化学器件中取得重要应用。

随着石墨烯制备技术的不断进步和研究的深入，相信石墨烯负极材料将会在未来的电化学领域发挥重要作用，推动电化学器件的性能和应用水平不断提高。
