变频器输出频率测量方法-民熔
变频器的输出频率是指实际运行中的频率值，通常与给定的频率信号稍有不同。为了便于反馈调节，需要对其进行测量，以供我们参考。如果相差较大，则需要检测给定的电源、负载电机等设备。如何检测变频器的实际输出频率？利用变频器的模拟输出信号和通信方式给出了许多常用的方法。
一。模拟量模式：
众所周知，变频器有模拟输入输出部分，模拟输入用于给定频率的0-10V直流电压信号和0-20mA电流信号；模拟输出用于检测变频器的工作状态，如工作电压、工作电流，我们要检测的功率和频率值可以用模拟量的形式给出。相同的输出形式是电压信号和电流信号。此输出参数可在变频器设置中选择。常见的检测设备有：
1） 电流表电压表直接测量根据仪表值计算出的实际工作频率，
2） 转速表等数字显示更方便将模拟量转换成数字量显示，
3） 将采集的模拟量转换成数字量进行反馈控制，由ad模块和PLC实现。其实，它们的原理是一样的，就是把模拟量转换成实际的频率值，比如10V电压信号对应的最大值是50赫兹，可以根据比例关系来转换，比如2.5伏对应的转换器输出频率是12.5赫兹。
2。通讯方式：
这是相对困难的，但接线相对简单，数据采集相对方便，无需转换。现在的变频器基本上支持控制的通信方式。我们不仅可以利用它来控制变频器的频率设定、正反转等操作，还可以实时采集操作。所有的数据传输和验收都是通过几根电缆完成的，操作也是发送相应的命令。常用的通信方式是modbus，是一种经济通用的变频器。在一些中大型高性能变频器中，有PROFIBUS通信、PROFINET通信、以太网通信等，我们可以直接使用这些通信方法来完成工作频率的采集。具体方法根据变频器和上位机支持的通信格式确定。
开关量：开关量只有两种状态，0、1，包括开入量和开出量，反映的是状态。
数字量：数字量由多个开关量组成。如三个开关量可以组成表示八个状态的数字量。
模拟量：模拟量是连续的量，数字量是不连续的。反映的是电量测量数值（如电流、电压）。
1、开关量：为通断信号，无源信号，电阻测试法为电阻0或无穷大；
也可以是有源信号，专业叫法是阶跃信号，就是0或1，可以理解成脉冲量
版主说的好，多个开关量可以组成数字量
2、数字量：有0和1组成的信号类型，通常是经过编码后的有规律的信号。和模拟量的关系是量化后的模拟量。
3、模拟量：连续的电压，电流等信号量，模拟信号是幅度随时间连续变化的信号，其经过抽样和量化后就是数字量。
4、脉冲量：在瞬间电压或电流由某一值跃变到另一值的信号量。在量化后，其连续规律的变化就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量
开关量主要指开入量和开出量，是指一个装置所带的辅助点，譬如变压器的温控器所带的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位），接触器所带的辅助点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一般都传给PLC或综保装置，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源接点，也叫PLC或综保装置的开入量。
数字量定义为：在时间和数值上都是断续变化的离散信号。
模拟量定义为：在时间和数值上都是连续变化的信号。
最基本的数字量就是0和1，最基本来说即指反映到开关上就是指一个开关的打开（0）或闭合（1）状态，开关量是无源的，即它需要装置输出电源对它进行检测（这也就是装置的开入量，如综保装置的非电量输入即是一个外部提供的开入量）；也可以用0和1进行编码，编成各种通讯码。
模拟量即指经PT、CT等传送过来的电压、电流、频率等电量信号；压力传感器经压力变送器、液位传感器经液位变送器、流量传感器经流量变送器、热电偶或热电偶经温度变送器等传送过来的4-20mA（电Ⅲ型仪表）信号等就是模拟量。综保装置能检测电量（经PT、CT等传送过来的电压、电流、频率等信号，即模拟量）和非电量信号（变压器的轻瓦斯、重瓦斯、超温信号，即非电量，也就是开关的打开和闭合）

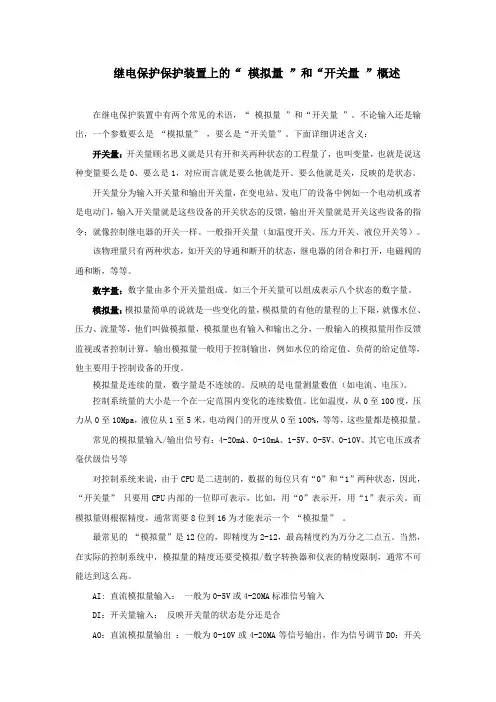

继电保护保护装置上的“ 模拟量 ”和“开关量 ”概述
在继电保护装置中有两个常见的术语，“ 模拟量 ”和“开关量 ”。不论输入还是输出，一个参数要么是 “模拟量” ，要么是“开关量”。下面详细讲述含义：
开关量：开关量顾名思义就是只有开和关两种状态的工程量了，也叫变量，也就是说这种变量要么是0、要么是1，对应而言就是要么他就是开、要么他就是关，反映的是状态。
开关量分为输入开关量和输出开关量，在变电站、发电厂的设备中例如一个电动机或者是电动门，输入开关量就是这些设备的开关状态的反馈，输出开关量就是开关这些设备的指令；就像控制继电器的开关一样。一般指开关量（如温度开关、压力开关、液位开关等）。
该物理量只有两种状态，如开关的导通和断开的状态，继电器的闭合和打开，电磁阀的通和断，等等。
数字量：数字量由多个开关量组成。如三个开关量可以组成表示八个状态的数字量。
模拟量：模拟量简单的说就是一些变化的量，模拟量的有他的量程的上下限，就像水位、压力、流量等，他们叫做模拟量，模拟量也有输入和输出之分，一般输入的模拟量用作反馈监视或者控制计算，输出模拟量一般用于控制输出，例如水位的给定值、负荷的给定值等，他主要用于控制设备的开度。
模拟量是连续的量，数字量是不连续的。反映的是电量测量数值（如电流、电压）。
控制系统量的大小是一个在一定范围内变化的连续数值。比如温度，从0至100度，压力从0至10Mpa，液位从1至5米，电动阀门的开度从0至100%，等等，这些量都是模拟量。
常见的模拟量输入/输出信号有：4-20mA、0-10mA、1-5V、0-5V、0-10V、其它电压或者毫伏级信号等
对控制系统来说，由于CPU是二进制的，数据的每位只有“0”和“1”两种状态，因此，
“开关量” 只要用CPU内部的一位即可表示，比如，用“0”表示开，用“1”表示关。而模拟量则根据精度，通常需要8位到16为才能表示一个 “模拟量” 。
0-10v模拟量传输距离
0-10V模拟量传输距离
在工业自动化控制系统中，模拟量传输是非常常见的一种信号传输方式。其中，0-10V模拟量传输是一种常用的方式之一。本文将探讨0-10V模拟量传输的距离限制以及可能的解决方案。
我们需要了解0-10V模拟量传输的基本原理。0-10V模拟量信号是通过电压的大小来表示被测量物理量的大小。其中，0V表示最小值，10V表示最大值。在传输过程中，电压的大小会随着距离的增加而逐渐减小，这是由于电缆的电阻和噪声的影响所致。
然而，0-10V模拟量传输的距离是有一定限制的。一般来说，这种传输方式的距离限制在几十米到一百米之间。超过这个距离，信号会因为衰减而变得不稳定，甚至无法正常传输。因此，在实际应用中，我们需要考虑距离限制以及可能的解决方案。
针对0-10V模拟量传输距离限制的解决方案有很多种。下面将介绍几种常见的方法：
1. 使用信号放大器：信号放大器可以增加信号的幅度，从而延长传输距离。通过在传输线路上添加信号放大器，可以有效地解决距离限制问题。但是需要注意的是，信号放大器的使用也会引入一定的噪声，因此需要在实际应用中进行合理的权衡。
2. 使用信号转换器：信号转换器可以将0-10V模拟量信号转换为数字信号或其他类型的信号进行传输。通过使用信号转换器，可以将模拟量信号转换为数字信号后再进行传输，从而避免了模拟量信号的距离限制。
3. 使用防噪声措施：由于0-10V模拟量信号容易受到噪声的影响，因此在传输过程中需要采取一些防噪声措施，以确保信号的稳定传输。例如，可以在传输线路上添加屏蔽层，以减少外界干扰的影响。
4. 使用优质电缆和连接器：电缆和连接器的质量对于信号传输的稳定性非常重要。使用优质的电缆和连接器可以减少电阻和干扰，从而提高传输距离和信号质量。
除了上述解决方案，还有一些其他的方法可以应对0-10V模拟量传输距离限制。例如，可以使用信号重构器来恢复信号的幅度，或者使用光纤传输来实现远距离传输。不同的解决方案适用于不同的应用场景，可以根据具体需求进行选择。
