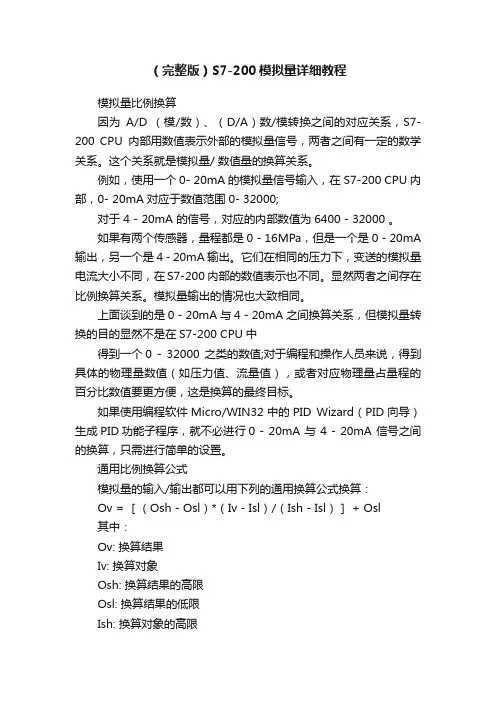

模拟量比例换算
因为A/D(模/数)、(D/A)数/模转换之间的对应关系,S7-200 CPU内部用数值表示外部的模拟量信号,两者之间有一定的数学关系。这个关系就是模拟量/数值量的换算关系。
例如,使用一个0 - 20mA的模拟量信号输入,在S7-200 CPU内部,0 - 20mA对应于数值范围0 - 32000;
对于4 - 20mA的信号,对应的内部数值为6400 - 32000。
如果有两个传感器,量程都是0 - 16MPa,但是一个是0 - 20mA输出,另一个是4 - 20mA输出。它们在相同的压力下,变送的模拟量电流大小不同,在S7-200内部的数值表示也不同。显然两者之间
存在比例换算关系。模拟量输出的情况也大致相同。
上面谈到的是0 - 20mA与4 - 20mA之间换算关系,但模拟量转换的目的显然不是在S7-200 CPU中得到一个0 - 32000之类的数值;对于编程和操作人员来说,得到具体的物理量数值(如压力值、流量值),或者对应物理量占量程的百分比数值要更方便,这是换算的最终目标。
如果使用编程软件Micro/WIN32中的PID Wizard(PID向导)生成PID功能子程序,就不必进行0 - 20mA 与4 - 20mA信号之间的换算,只需进行简单的设置。
通用比例换算公式
模拟量的输入/输出都可以用下列的通用换算公式换算:
Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl
其中:
Ov: 换算结果
Iv: 换算对象
Osh: 换算结果的高限
Osl: 换算结果的低限
Ish: 换算对象的高限
Isl: 换算对象的低限
它们之间的关系可以图示如下:
图1. 模拟量比例换算关系
实用指令库
在Step7 - Micro/WIN Programming Tips(Micro/WIN编程技巧中)的Tip38就是关于如何实现上述
转换的例程。
为便于使用,现已将其导出成为”自定义指令库“,可以添加到自己的Micro/WIN编程软件中应用。

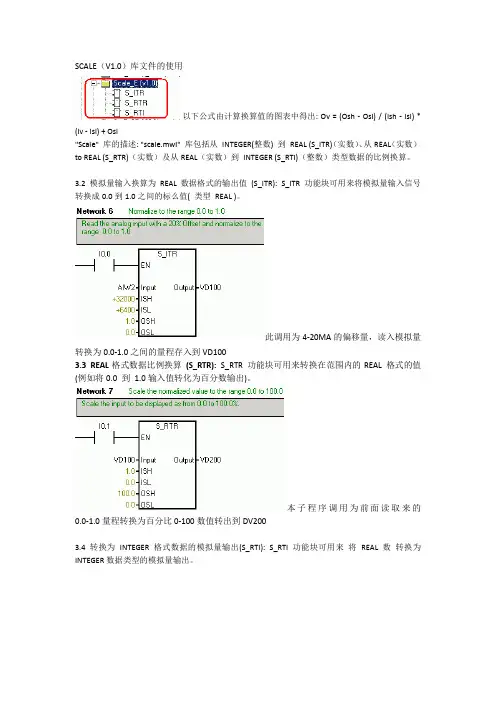

在这个指令库中,子程序Scale_I_to_R可用来进行模拟量输入到S7-200内部数据的转换;子程序
Scale_R_I可用于内部数据到模拟量输出的转换。
其中scale_I_R程序段例:
将4 - 20mA模拟量输入转换为内部百分比值将内部百分比值转换为4 - 20mA模拟量输出
对于精度要求不高的地方,4-20ma转换成0-20ma 可按比例计算
公式=((ai-4)/16)*20
其程序段实例:
发贴者Memory Of Heart 时间:下午3:540 评论
S7-200 +TD400C显示系统时间、运行时间的程序
看见论坛上有些朋友对西门子TD文本显示器显示时钟的问题比较关心,在这个帖子里笔者给出一个已经应用于工程上的程序例子,并作出详细分析,希望对关心这个问题的朋友有些帮助。
这个程序是S7200+TD400C显示系统时间、当班运行时间、累计运行时间的例子。
以下是s7-200 S7200+TD400C显示系统时间、运行时间的程序详解:
系统硬件配置如下:
PLC:西门子S7-200 CN;CPU 226 CN REL
02.01;AC100~230V电源/DC24V输入/继电器输出;订货号6ES7 216-2BD23-0XB8;固件02.01 Build
2;ASIC:01.00。
文本显示器:TD400C;订货号6AV6 6640-0AA00-0AX0;自带9芯TD/CPU电缆;版本:1.0.0.3。 S7 -200与TD400C通过TD400C随机配置的TD/CPU通信电缆连接,实现电源供给和通信(因
为当TD400C与S7-200
CPU之间的距离小于2.5米时,采用TD/CPU电缆的方式进行供电;当TD400C与S7-200 CPU之间的距离超过2.5米时,使用外部电源供电并使用
PROFIBUS组件连接网络)。系统软件配置如下:
S7-200参数设置:在“系统块”的“断电数据保持”中设置VW1600以后2000个单元为断电数据保持。 TD400C参数设置:
TD400C地址:1
CPU地址:2
参数块地址:0
波特率:9.6K
HSA:31
GUF:10
键盘声音反馈:开
屏幕保护时间:10分钟
S7-200的系统时钟调整为准确的北京时间。
下面先写一下该程序所用到的存储器的意义,以便于理解程序。
本班运行时间:小时VW1600、分钟VW1604、秒VW1608;
累计运行时间:小时VW1620、分钟VW1624、秒VW1628;
系统时间(BCD码字节):年VB2000、月VB2001、日VB2002、小时VB2003、分钟VB2004、秒VB2005、星期VB2007;
系统时间(整数):年VW1644、月VW1648、日VW1652、小时VW1656、分钟VW1660、秒VW1664;
本班设备开始运行时间:小时VW1680、分钟VW1684、秒VW1688;
本班设备最后运行时间:小时VW1700、分钟VW1704、秒VW1708;
上班时间设置:小时VW1720、分钟VW1724;
下班时间设置:小时VW1740、分钟VW1744;
本班运行时间复位:VW1760;
本班运行时间被复位的时间:年VW1764、月VW1768、日VW1772、小时VW1776、分钟VW1780;
累计运行时间复位:VW1800;
累计运行时间被复位的时间:年VW1804、月VW1808、日VW1812、小时VW1816、分钟VW1820;
EEPROM写入次数:VW3558
;
因为考虑到编程中可能会用到一些中间存储器,所以在TD400C中定义存储器时留了余量,每两个存储器之间都有1个字的存储器留作备用。根据相关技术要求,先组态TD400C画面,达到预期目的。
“工具”——“文本显示向导”,先配置TD400C:
