下载文档原格式
低水泥浇注料标准低水泥浇注料是一种广泛应用于建筑工程中的特种混凝土材料，其特点是水泥用量较低，但具有较高的流动性和可塑性。
它能够满足各种建筑工程对于强度、耐久性和施工性能的要求。
为了确保低水泥浇注料的质量，需要制定相应的标准来规范其配合比、材料要求、试验方法等方面的内容。
1. 配合比要求低水泥浇注料的配合比应根据工程要求和使用环境确定。
一般来说，其水灰比应低于0.45，砂浆配合比应控制在1:2到1:3之间，同时应合理控制骨料的用量和比例。
在配合比设计过程中，应考虑到材料的可用性、施工性能和工程要求，确保浇注料的流动性和可塑性。
2. 材料要求（1）水泥：低水泥浇注料的水泥应符合国家标准要求，并应具有合理的品种、牌号和标号。
其品种可以根据工程要求和材料可获得性进行选择。
（2）骨料：骨料应选择优质的天然砂、碎石或人工骨料，并且应符合国家标准的要求。
在选择骨料时，应考虑其颗粒分布、强度、吸水性和干燥收缩性等指标。
（3）外加剂：低水泥浇注料可以加入适量的外加剂，如减水剂、粘结剂、增塑剂等，以提高其流动性、可塑性和强度。
外加剂的选择应符合国家标准，并应根据具体的工程要求进行合理搭配。
3. 试验方法为了确保低水泥浇注料的质量，应进行相应的试验方法来评估其性能。
（1）流动性试验：通过测量浇注料的流动度、坍落度或塑性度等指标来评估其流动性。
（2）强度试验：通过压缩试验、抗拉试验或弯曲试验等来评估浇注料的强度性能。
（3）耐久性试验：通过测量浇注料的抗冻性、抗渗性、耐久性等来评估其耐久性能。
以上试验方法应根据国家标准或行业规范进行，以确保浇注料的质量符合要求。
总结：低水泥浇注料标准对于保证浇注料的质量和性能起到了重要的指导作用。
合理的配合比、优质的材料和科学的试验方法是确保浇注料质量的关键。
只有遵循标准的要求，严格控制每个环节，才能保证低水泥浇注料在建筑工程中的可靠性和稳定性。
高铝水泥浇注料使用说明书1适用范围本说明书适用于干态供货的高铝浇注料的施工使用。
2包装及配料2.1包装高铝浇注料在生产时已配制好，采用塑料袋编织包装，50kg/袋，内含集料42.5 kg，结合剂7.5 kg（结合剂用小袋包装）。
2.2配料本产品出厂时即已配制好，为成品料，配料时只需加入结合水即可。
成品料100%水10～12%结合水根据天气情况可作调整，气温偏高时应适当增加水量。
3搅拌3.1搅拌设备宜采用合适容量的快速强力搅拌机，量少时可采用人工拌和；3.2搅拌前应清除搅拌机内的一切杂物。
4混合4.1在搅拌机中，将集料倒入搅拌机内，干混1～2分钟，使集料与结合剂充分混合均匀；4.2水质要求：使用清洁的自来水，氯离子（cl-）含量小于300ppm，海水、盐碱水、受污染含泥砂的水不可使用；4.3将干净的自来水按规定的比例加入搅拌机中，搅拌5～10分钟，至颜色一致即可出料；4.4拌和料应在30分钟内用完，防止因间隔时间过长使材料发生初凝，而影响工程质量；5材料在现场的保管所有材料运到施工现场后应分类堆放整齐，保持干燥，防止雨淋受潮，施工现场所用材料贮存处应有严格的防雨措施。
6施工6.1浇注环境：浇注时的环境温度，最高不得超过32℃，最低不得低于5℃。
否则必须采取降温或升温措施，最好使混合料的温度保持在18～24℃之间。
6.2浇注用的模板应有足够的强度，支模尺寸应准确，并防止在施工过程中变形，模板接缝应严密，不漏浆，对模板应采取防粘措施。
6.3高铝耐火浇注料浇注时，应采用插入式振动棒轻微振动，成型时可以边加料边振动，振动时间不宜过长；只要表面泛浆内部密实，气泡逸出即可。
6.4浇注料施工时，必须连续进行，每次浇注的时间间隔应在20分钟以内，最长不超过30分钟，浇注时下料要均匀，自由下落高度不得超过1.3米。
7注意事项7.1分类单独贮存，严禁与酸碱物质混放，必须防潮、防雨、防暴晒。
密封保存期为3个月。
超过3个月的高铝轻质浇注料，经过检验，若质量合格，仍可使用。
用高铝矾土骨料65-70%，高铝水泥7-10%，硅灰和氧化铝粉5-8%，铝矾土细粉15-24%，减水剂0.2%，根据施工需要再添加一些缓凝剂或促凝剂就行了。
铝矾土(bauxite)是最重要的含铝矿物，主要成分为Al(OH)3、γ-AlO(OH)和α-AlO(OH)，以及针铁矿、赤铁矿、高岭石和少量的锐钛矿TiO2，是提炼铝的主要原材料。
天然铝矾土密度3.9～4g/cm3，硬度1～3，不透明，质脆，并不适合用作砂浆或混凝土骨料。
但是，烧结铝矾土的强度和硬度远远超过绝大部分天然岩石，因此常用于超高强、高耐磨砂浆或混凝土。
‘铝矾土骨料’是指烧结铝矾土骨料，其实是一种类似陶瓷的高强高硬度人工骨料。
耐火水泥性能及其化学成分介绍耐火水泥常指铝酸钙为主要成分的水泥。
耐火水泥是不定形耐火材料，特别是浇注耐火材料的基本结合剂。
其化学组成主要是Al2O3和CaO，有的还含有相当多的Fe2O3和SiO2。
矿物组成有以下五种矿物：铝酸一钙CaO·Al2O3（CA）、二铝酸钙CaO·2Al2O3（CA2）、七铝酸十二钙12CaO·7Al2O3（C12A7）三种化合物以及含夹杂物的钙黄长石2CaO·Al2O3·SiO2（C2AS）、铁铝酸四钙4CaO·Al2O3·Fe2O3（C4AF）等构成。
通常根据其化学矿物组成分为三类耐火水泥的性质主要取决于其矿物组成。
耐火水泥的主要矿物组成铝酸一钙（CA）具有很高的水硬活性凝结虽不甚快但硬化迅速（硬化时间不超过一天），是高铝水泥的强度特别是早期强度的主要来源。
二铝酸钙（CA2）水化硬化较慢，早期强度较低而后期强度较高。
七铝酸十二钙（C12A7），具有水化快凝结迅速的特性，但强度不高。
在含有夹杂物（钙黄长石C2AS、铁铝酸四钙C4AF）的普通高铝水泥中，C4AS起着使水泥尽早硬化的作用，而在高级高铝水泥中则是C12A7起硬化作用。
淄博宇能窑炉科技有限公司---------------------------------------------------------------------------------------------------------------------- 高铝质低水泥耐火浇注料粘土结合耐火浇注料的基础上，对高铝低水泥耐火浇注料的发展，主要品种有低水泥、超低水泥，没有水泥或超微粉和硅溶胶结合耐火浇注料，它集最耐火浇注料在身上的优点，具有高密度、高强度、低孔隙度、低磨损优点，热冲击和腐蚀的特点。
良好的使用效果和显著的社会效益和经济效益。
高铝质低水泥浇注料的突出特点是致密，强度高，使用带来的好处，但烤的麻烦，即，烘烤不当。
剥落或爆炸现象容易发生。
高铝质低水泥浇注料烘烤制定曲线合理炉和具有优良的防爆剂固体，顺利排除和浇注成型的身体水分，不会引起任何副作用。
钢纤维高强浇注料理化指标：粘结剂对低水泥浇注料性能的影响：低水泥浇注料的使用效果不仅是自身性质和矩阵有关，与施工质量也有非常密切的关系。
第一温度是低水泥浇注料的施工质量和低环境温度的因素会延长水泥水化反应时间，影响浇注料的强度增长，导致低水泥浇注料的流值衰减更快，缩短施工时间，从而影响了低水泥耐火浇注料的施工质量。
根据我们通常的施工反馈，粘合剂和高铝质低水泥浇注料施工温度影响大。
在20-30 C施工，材料中添加低水泥浇注的混凝剂，可以缩短施工，35℃以上的温度下，添加适量的缓凝剂，可以延长建筑材料的时间。
所以低水泥浇注料的使用可以适当根据施工情况调整，粘结剂的比例。
我们没有任何效果，经过多次试验，添加量的粘结剂来调整低水泥浇注料的强度。
在空气或水中硬化后的水泥矿物胶凝材料粉，如水混合后。
它在土木工程、水利工程、国防工程等工程中有广泛的应用。
根据中国水泥的强度分为六个等级，6个等级，200个，250个，300个，400个，个，500个，600个，个。
高铝水泥浇注料使用说明书1适用范围本说明书适用于干态供货的高铝浇注料的施工使用。
2包装及配料2.1包装高铝浇注料在生产时已配制好，采用塑料袋编织包装，50kg/袋，内含集料42.5 kg，结合剂7.5 kg（结合剂用小袋包装）。
2.2配料本产品出厂时即已配制好，为成品料，配料时只需加入结合水即可。
成品料100%水10～12%结合水根据天气情况可作调整，气温偏高时应适当增加水量。
3搅拌3.1搅拌设备宜采用合适容量的快速强力搅拌机，量少时可采用人工拌和；3.2搅拌前应清除搅拌机内的一切杂物。
4混合4.1在搅拌机中，将集料倒入搅拌机内，干混1～2分钟，使集料与结合剂充分混合均匀；4.2水质要求：使用清洁的自来水，氯离子（cl-）含量小于300ppm，海水、盐碱水、受污染含泥砂的水不可使用；4.3将干净的自来水按规定的比例加入搅拌机中，搅拌5～10分钟，至颜色一致即可出料；4.4拌和料应在30分钟内用完，防止因间隔时间过长使材料发生初凝，而影响工程质量；5材料在现场的保管所有材料运到施工现场后应分类堆放整齐，保持干燥，防止雨淋受潮，施工现场所用材料贮存处应有严格的防雨措施。
6施工6.1浇注环境：浇注时的环境温度，最高不得超过32℃，最低不得低于5℃。
否则必须采取降温或升温措施，最好使混合料的温度保持在18～24℃之间。
6.2浇注用的模板应有足够的强度，支模尺寸应准确，并防止在施工过程中变形，模板接缝应严密，不漏浆，对模板应采取防粘措施。
6.3高铝耐火浇注料浇注时，应采用插入式振动棒轻微振动，成型时可以边加料边振动，振动时间不宜过长；只要表面泛浆内部密实，气泡逸出即可。
6.4浇注料施工时，必须连续进行，每次浇注的时间间隔应在20分钟以内，最长不超过30分钟，浇注时下料要均匀，自由下落高度不得超过1.3米。
7注意事项7.1分类单独贮存，严禁与酸碱物质混放，必须防潮、防雨、防暴晒。
密封保存期为3个月。
超过3个月的高铝轻质浇注料，经过检验，若质量合格，仍可使用。

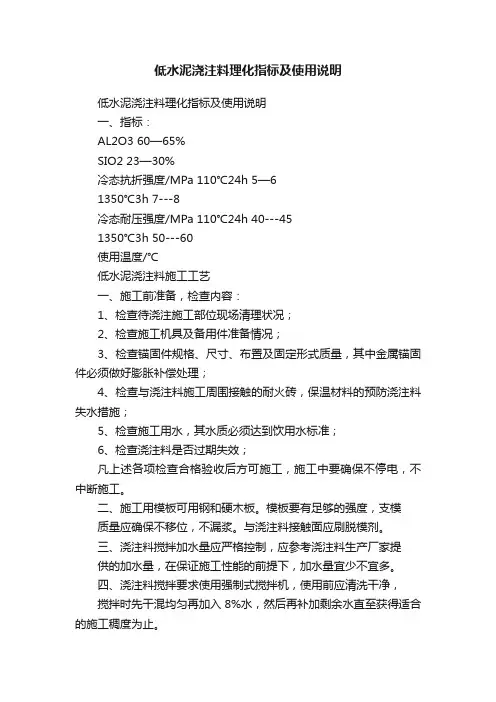

低水泥浇注料理化指标及使用说明低水泥浇注料理化指标及使用说明一、指标：AL2O3 60—65%SIO2 23—30%冷态抗折强度/MPa 110℃24h 5—61350℃3h 7---8冷态耐压强度/MPa 110℃24h 40---451350℃3h 50---60使用温度/℃低水泥浇注料施工工艺一、施工前准备，检查内容：1、检查待浇注施工部位现场清理状况；2、检查施工机具及备用件准备情况；3、检查锚固件规格、尺寸、布置及固定形式质量，其中金属锚固件必须做好膨胀补偿处理；4、检查与浇注料施工周围接触的耐火砖，保温材料的预防浇注料失水措施；5、检查施工用水，其水质必须达到饮用水标准；6、检查浇注料是否过期失效；凡上述各项检查合格验收后方可施工，施工中要确保不停电，不中断施工。
二、施工用模板可用钢和硬木板。
模板要有足够的强度，支模质量应确保不移位，不漏浆。
与浇注料接触面应刷脱模剂。
三、浇注料搅拌加水量应严格控制，应参考浇注料生产厂家提供的加水量，在保证施工性能的前提下，加水量宜少不宜多。
四、浇注料搅拌要求使用强制式搅拌机，使用前应清洗干净，搅拌时先干混均匀再加入8%水，然后再补加剩余水直至获得适合的施工稠度为止。
五、拌好的浇注料必须在30分钟内用完，已初凝甚至结块的浇注料不得使用。
六、导入模内的浇注料应立即分层震实，每层高度不大于300mm，间距250mm左右为宜，振动时不能触及锚固件和隔热层，不得在同一为止及震或重震。
看到浇注料表面返浆，气泡变少后将振动棒缓慢抽出，避免浇注料层产生离析现象和出现孔洞。
七、大面积浇注时要分块施工，每块面积以1.5平方米为宜。
膨胀缝要按设计要求留设在锚固件间隔的中间位置，不得遗漏。
八、待浇注料表面硬化后，强度达到70%以上方可拆模。
按浇注料品种及施工设计要求和参考浇注料生产厂家要求浇注体强度情况等来决定养护时间。
九、模板拆除后应及时对浇注体进行检查，出现蜂窝，剥落和孔洞等质量问题要及时处理和修补。
高铝浇注料的介绍及应用
高铝浇注料是由铝矾土熟料（集料）多颗粒及级配互相填充形成致密结构、结合剂、和外加剂组成的不定形耐火材料，加水搅拌可以直接使用，采用振动浇注成型。
高铝浇注料既可以在工业炉上直接浇注成整体内衬，也可预制成耐火预制块，在工业炉内砌筑使用。
高铝浇注料根据生产工艺不同分为两种：普通高铝浇注料以高铝矾土熟料为主要原料，高铝水泥为结合剂配置而成；高铝低水泥浇注料以高铝矾土熟料为主要原料，高铝水泥和硅微粉混合为结合剂配置而成。
两种主要区别在于施工用水量和致密性不同。
高铝浇注料特点：
①具有一定的抗侵蚀性能；
②耐火温度高，荷重软化温度高；
③耐压强度高，抗热震性优良；
④施工方便，既可以在工业炉上直接浇注成整体内衬，也可预制成耐火预制块，在工业炉内砌筑使用
高铝浇注料用途：
高铝浇注料的使用温度为1400~1550℃，可用于作各种热处理炉内衬和烧嘴，电炉出钢槽、石灰竖窑高温段、回转窑窑头、电厂锅炉等的内衬。
高铝质无水压入泥浆指标高铝质无水压入泥浆是一种用于地下工程施工的特殊泥浆，它具有良好的封堵性能和稳定性。
为了确保施工的顺利进行，需要制定一系列的指标来评估和监控泥浆的性能。
以下是高铝质无水压入泥浆的详细指标：一、物理性能指标1. 密度：高铝质无水压入泥浆的密度应符合设计要求，通常在1.8-2.4g/cm³之间。
2. 粘度：泥浆的粘度对于保持其稳定性至关重要。
粘度应根据具体施工条件进行调整，常见范围为30-60s。
3. 流动限制：泥浆在管道中流动时应满足一定流动限制，以确保正常运输和注入。
典型流动限制为10-30Pa.s。
二、化学性能指标1. pH值：高铝质无水压入泥浆的pH值应适中，通常在9-12之间。
过低或过高的pH值会影响泥浆的稳定性和封堵效果。
2. 钙离子含量：钙离子对于高铝质无水压入泥浆的性能有重要影响。
钙离子含量应控制在一定范围内，通常小于500mg/L。
3. 氯离子含量：氯离子会影响泥浆的稳定性和耐久性，应控制在一定范围内，通常小于2000mg/L。
三、封堵性能指标1. 封堵效果：高铝质无水压入泥浆应具有良好的封堵效果，能够有效隔离地下水源和土壤层。
封堵效果可通过渗透试验来评估，要求渗透率小于10^-7cm/s。
2. 封堵时间：泥浆的封堵时间应符合施工要求，通常在30分钟至2小时之间。
过长或过短的封堵时间都会影响施工进度和效果。
四、稳定性指标1. 离析率：高铝质无水压入泥浆在长时间静置后不应出现明显的分层现象。
离析率可通过观察泥浆样品在不同时间内的分层情况来评估。
2. 水化热：高铝质无水压入泥浆在水化过程中会释放热量，应控制水化热在一定范围内，以避免泥浆温度过高影响施工。
五、环境友好性指标1. 毒性：高铝质无水压入泥浆应符合环境保护要求，不含有对环境有害的物质。
毒性可通过实验室测试来评估。
2. 可降解性：泥浆在使用后应具有一定的可降解性，以减少对环境的影响。
可降解性可通过实验室测试来评估。
低水泥高铝浇注料导热系数低水泥高铝浇注料是一种具有较低水泥含量和较高铝含量的耐火材料。
它在高温条件下具有良好的耐火性能和导热性能。
本文将从导热系数的角度来探讨低水泥高铝浇注料的特点和应用。
我们需要了解导热系数的概念。
导热系数是指物质在单位时间内传导单位面积的热量，单位为焦耳/秒·米·摄氏度。
导热系数越小，说明材料的导热性能越好，热量传递越慢。
低水泥高铝浇注料的导热系数较低，这是由其特殊的配方和结构所决定的。
首先，低水泥高铝浇注料中的水泥含量较低，减少了水泥的传热路径，降低了热量的传导速度，从而降低了导热系数。
其次，高铝含量的添加使得材料中的铝矾土含量增加，铝矾土是一种导热性能较差的材料，也降低了整体的导热系数。
低水泥高铝浇注料的导热系数的低下，使其在高温环境下具有广泛的应用。
首先，它可以用于各种高温工业窑炉的衬里和隔热层，如冶金炉、玻璃窑炉、水泥窑炉等。
其导热系数的低下可以有效地减少热量的损失，提高能源利用率。
其次，低水泥高铝浇注料还可以用于炼钢和炼铁等冶金行业的炉底和炉墙，以承受高温和高压的冶炼过程。
再次，它还可以用于电力、化工等领域的高温设备和管道的隔热层，有效地防止热量的散失。
低水泥高铝浇注料的导热系数的低下还使其具有一定的保温性能。
在冬季寒冷的环境中，它可以起到保温的作用，减少室内外温差，提高室内的舒适度。
低水泥高铝浇注料由于其导热系数的低下，在高温环境下具有良好的耐火性能和导热性能。
它在各个行业的高温设备和管道中都有广泛的应用。
未来，随着科技的不断进步，低水泥高铝浇注料的导热系数有望进一步降低，为各行业的高温设备提供更好的隔热保温效果。
高铝水泥耐火浇注料是指一种快硬、高强、耐热及耐腐蚀的胶凝材料，主要特性有早期强度高、附高温和耐腐蚀。
今天就由高铝水泥耐火浇注料生产厂家为大家详细介绍下目前它的相关知识，帮助大家有全面的了解。
耐火浇注料制成的高铝水泥可以用于工期紧急的工程，如压防、道路和特殊抢修工程等，也可用于冬季施工的工程。
凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。
又称耐火水泥，专业名称为：铝酸盐水泥。
以下是它的验收规则：1．编号及取样水泥出厂前按同标号进行编号和取样。
每一个编号为一个取样单位。
一个编号不得超过100吨。
日产量小于100吨的水泥厂，应以不超过日产量为一个编号取样应有代表性。
可连续取，也可从20个以上不同部位取等量样品，总量至少15公斤。
注：水泥在编号取样后，超过15天出厂时须重新取样，并以此样品为准。
2．检验及留样每一编号取得的水泥样品应充分混匀，分为两等份。
一份由水泥厂按本标准第三章规定的方法进行检验；另一份密封保管二个月，以备有疑问时提交国家指定的检验机关进行复验或仲裁。
3．出厂水泥出厂水泥的品质必须符合本标准第二章各项指标的规定。
4．检验报告水泥厂应在水泥发出之日起6天内，寄发水泥品质检验报告。
报告中应包括本标准第二章所列各项检验结果，并应附有该水泥的品质标准和出厂日期。
如用户要求，应补报28天强度结果和氧化铝、氧化钙的测定结果。
芜湖市铭诚炉业设备有限公司专业从事工业炉窑及其附件生产型企业,目前已经形成二十个系列近百种工业炉窑配套产品，其中多项产品通过了省（部）级或市级鉴定，并获得了省（部）、市级科技进步奖、国家级新产品、全国优秀节能产品等荣誉称号。
公司主要产品有各种工业炉窑及其附件的设计、生产、安装、调试等；烟气炉；高炉煤气立卧式空煤气双预热炉；耐火预制块等等。
公司主要产品有:1、各种工业炉窑及其附件的设计、生产、安装、调试等；2、烟气炉；3、高炉煤气立卧式空煤气双预热炉；4、耐火预制块；5、烧结用各种燃气点火炉成套设备；6、系列煤气平焰烧嘴；7、烧结用系列幕帘式烧嘴；8、系列煤气亚高速烧嘴；9、常温、高温系列空气蝶阀；10、系列煤气低压涡流烧嘴；11、双偏心金属密封系列蝶阀；12、系列燃油烧嘴；13、空、煤气换热器；14、系列环缝涡流烧嘴；15、燃油气二用系列烧嘴。
低水泥浇注料牌号及指标
低水泥浇注料是一种耐火材料，其主要特点是水泥含量较低，通常在3%-10%之间。
这种浇注料具有较好的抗侵蚀性、抗磨损性和高温稳定性。
以下是几种常见的低水泥浇注料牌号及指标：
1.型号：LC-80
指标：
○水泥含量：8%-10%
○抗压强度：≥60MPa
○抗折强度：≥15MPa
○高温稳定性：在1500℃条件下，抗折强度保留率≥50%
2.型号：LC-60
指标：
○水泥含量：6%-8%
○抗压强度：≥50MPa
○抗折强度：≥12MPa
○高温稳定性：在1500℃条件下，抗折强度保留率≥50%
3.型号：LC-40
指标：
○水泥含量：4%-6%
○抗压强度：≥40MPa
○抗折强度：≥10MPa
○高温稳定性：在1500℃条件下，抗折强度保留率≥50%
请注意，这些牌号和指标仅供参考，实际应用时需要根据具
体工况和要求选择合适的低水泥浇注料。
GL-60浇注料国标
定义:
以高铝质原料为骨料和粉料,加入结合剂制成的耐火浇注料。
具有较高的机械强度和良好的抗热震、抗磨蚀等性能,主要用做锅炉、高炉热风炉、加热炉、陶瓷窑炉等窑炉的内衬，气密性优于砖砌炉，延长炉龄，节省修炉费用，经济效益显著等高铝浇注料特点。
产品介绍：
高铝耐火浇注料是在传统配比基础上，调整了颗粒级配，增添了不同的外加剂，减少水泥用量，改善性能，提高了中温度强度和荷重软化温度，降低了导热系数，热稳定性好。
具备抗渗透、耐侵蚀、抗冲击、耐磨损，力学性能好，炉体结构整体性强，气密性优于砖砌炉，延长炉龄，节省修炉费用，经济效益显著等高铝浇注料特点。
产品用途：
高铝耐火浇注料广泛被用于电站，锅炉，熔铸炉，加热炉，均热炉，热处理炉和感应炉等炉衬不同部位选用。
产品说明：
高铝耐火浇注料是以散状干粉料方式供货，一般分25kg/袋和50kg/袋两种小袋包装，外加吨袋包装的方式供货。
施工按要求比例加入清水，搅拌后即可采用振捣或捣打施工，产品骨料粒度小，适合于锅炉的复杂及管路稠密等地施工。
产品便于储存、运输和使用。
性能指标：
以GL-60为例，高铝耐火浇注料产品牌号中G代表高铝水泥，L代表高铝矾土，60代表Al2O3百分比含量。
高铝水泥理化指标1.引言1.1 概述高铝水泥是一种特殊的水泥，其主要特点是含有较高的氧化铝和氧化铁含量。
相比于普通水泥，高铝水泥具有更高的抗腐蚀性、抗火性和耐高温性能，因此被广泛应用于特殊领域，如耐火材料、高温反应炉以及一些特殊工程中。
高铝水泥的理化指标是评判其性能和质量的重要标准。
一般包括物理性能指标和化学成分指标两个方面。
在物理性能方面，高铝水泥的标准要求包括细度、比表面积、凝结时间、初凝和终凝时间、硬度、抗压强度等指标。
这些指标可以辅助判断高铝水泥在施工、养护和使用过程中的性能表现，以及耐久性和可靠性。
在化学成分方面，主要指高铝水泥中氧化铝和氧化铁的含量要求。
因为高铝水泥的性能主要取决于其中氧化铝和氧化铁的比例。
一般来说，氧化铝含量越高，高铝水泥的耐火性和耐磨性越好。
而氧化铁则对高铝水泥的强度和颜色有着重要影响。
通过研究和测试这些理化指标，我们可以更好地了解高铝水泥的性能优劣和适用范围，为其在工程中的应用提供科学可靠的依据。
同时，也可以为高铝水泥的生产制造提供技术参考和质量控制。
1.2 文章结构文章结构：本文主要以高铝水泥的理化指标为研究对象，分为引言、正文和结论三个部分。
1. 引言在引言部分，首先将对高铝水泥进行概述，介绍其基本特性和应用领域。
然后，明确文章的结构和目的，为读者提供一个整体的框架。
2. 正文正文部分将详细讨论高铝水泥的一些重要的理化指标。
其中，2.1 理化指标1一节将对一项具体的指标进行介绍，包括其定义、测试方法和国家标准等内容。
同时，还将分析该指标的重要性和作用，以及其在高铝水泥中的应用和影响因素。
2.2 理化指标2一节将按照相同的方式对另一项指标展开讨论，即对其进行定义、测试方法和国家标准等的介绍，并分析其在高铝水泥中的意义和应用。
3. 结论结论部分将对整篇文章进行总结，概括研究的主要内容和重要发现。
在3.1 总结一节中，将回顾高铝水泥理化指标的研究，强调其重要性和研究的意义。
淄博宇能窑炉科技有限公司
---------------------------------------------------------------------------------------------------------------------- 高铝质低水泥耐火浇注料
粘土结合耐火浇注料的基础上，对高铝低水泥耐火浇注料的发展，主要品种有低水泥、超低水泥，没有水泥或超微粉和硅溶胶结合耐火浇注料，它集最耐火浇注料在身上的优点，具有高密度、高强度、低孔隙度、低磨损优点，热冲击和腐蚀的特点。
良好的使用效果和显著的社会效益和经济效益。
高铝质低水泥浇注料的突出特点是致密，强度高，使用带来的好处，但烤的麻烦，即，烘烤不当。
剥落或爆炸现象容易发生。
高铝质低水泥浇注料烘烤制定曲线合理炉和具有优良的防爆剂固体，顺利排除和浇注成型的身体水分，不会引起任何副作用。
钢纤维高强浇注料理化指标：
粘结剂对低水泥浇注料性能的影响：低水泥浇注料的使用效果不仅是自身性质和矩阵有关，与施工质量也有非常密切的关系。
第一温度是低水泥浇注料的施工质量和低环境温度的因素会延长水泥水化反应时间，影响浇注料的强度增长，导致低水泥浇注料的流值衰减更快，缩短施工时间，从而影响了低水泥耐火浇注料的施工质量。
根据我们通常的施工反馈，粘合剂和高铝质低水泥浇注料施工温度影响大。
在20-30 C施工，
材料中添加低水泥浇注的混凝剂，可以缩短施工，35℃以上的温度下，添加适量的缓凝剂，可以延长建筑材料的时间。
所以低水泥浇注料的使用可以适当根据施工情况调整，粘结剂的比例。
我们没有任何效果，经过多次试验，添加量的粘结剂来调整低水泥浇注料的强度。
在空气或水中硬化后的水泥矿物胶凝材料粉，如水混合后。
它在土木工程、水利工程、国防工程等工程中有广泛的应用。
根据中国水泥的强度分为六个等级，6个等级，200个，250个，300个，400个，个，500个，600个，个。
标签较大，强度高，水平较高。
用不同的材料，不同类型的水泥。
波特兰水泥和普通水泥被称为是3CaO·SiO2的主要成分，2CaO·SiO2和3CaO·Al2O3。
钙质、泥质粉原料的混合物在1450℃煅烧水泥熟料，地面（通常用少量石膏共同点）是常见的水泥。
矿渣波特兰水泥含20、85%、矿渣、波特兰水泥、矿渣、水泥、热稳定性、耐腐蚀性较好。
它主要用于水利工程和高温车间等方面的工程。
波特兰火山灰水泥，含有20 ~ 50%磨细的火山灰材料，如硅藻土、凝灰岩、波特兰水泥，主要用于水利工程。
又称高铝水泥-氧化铝水泥，是含高铝水泥（主要是铝酸钙）的耐热性、耐火性、海水腐蚀性和应急性等。
耐酸水泥是由石英粉、长石粉、硅藻土、辉绿岩、水玻璃、硅氟酸钠调在一起的胶凝材料、耐酸、能力200摄氏度的高温，广泛用于制造酸性材料耐酸建筑。
此外，快硬水泥，其原材料与普通波特兰水泥类似的制造方法，其中水泥和SiO2含量较高，粒度也可以用于混凝土构件的制造和急救。
膨胀水泥是一类用水泥、氧化铝、水泥和石灰制成的膨胀剂，具有建筑石膏和水泥的制备和。
它是用来填补裂缝的建筑。
白水泥是一种白色波特兰水泥，以氧化铁、氧化锰和其他杂质少石灰石和粘土为原料，并使用非灰燃料（如重油、煤气）煅烧，常用于室内装饰。
水泥和碱性矿物颜料混合，可制成彩色水泥。
铝酸水泥和氧化铝水泥是不一样的事情
以铝酸钠为原料，以铝酸钙为主要原料，以铝酸钙为主要原料，氧化铝含量为50%左右的水泥熟料，采用水胶凝材料。
铝酸盐水泥常黄或棕色，有灰色。
铝酸盐水泥的主要矿物成为铝酸一钙（CaO、Al2O3，简称CA）和其他铝酸盐，以及少量的硅酸二钙（2CaO·SiO2）。
根据国家标准（gb201 - 2000，硫铝酸盐水泥的密度和普通波特兰水泥和类似的体积密度的规定。
对300平方米/公斤或45米的屏幕比小于或等于20%的比表面积的细度。
铝酸钙水泥分为钙- 50、钙60、钙70、钙四80种类型，不同类型的水泥凝结时间和强度均不低于标准。
快速凝固和硬化水泥。
一维强度高达80%的最高强度，主要用于应急工程的工期，如国防、道路和特殊维修工程等。
铝酸水泥水化热，热浓度。
水化热释放在1天的总~ 80% 70%，混凝土内部温升较高，即使在－10℃下施工，铝酸盐水泥可以很快凝快硬可用于冬季施工的工程。
在正常硬化条件下的铝酸钙水泥，由于水泥浆中的铝酸钙和钙的氢氧化物和密度是比较大的。
因此，它具有很强的抗硫酸盐腐蚀能力。
高耐热铝酸水泥。
如耐火粗骨料（如铬铁矿石等）的使用，可使用温度为1300度1400度的耐热混凝土。
但有下降趋势，其他性能的硫铝酸盐水泥的长期强度，长期强度的约40%减少到50%，所以，铝酸盐水泥不应长期承载结构，在高温高湿环境工程。
它仅用于应急军事建设（道路、桥梁）、抢修工程（堵漏）、临时工程、耐热混凝土的配制等。
此外，铝酸钙水泥和波特兰水泥或石灰混合不仅生产的闪光设置，并由于高碱性水合钙铝酸钙，混凝土开裂，甚至失败的形成。
因此，在施工中不得与石灰或波特兰水泥混合，也不得与波特兰水泥接触而不硬化。
铝矾土又称为氧化铝和铝土矿，主要成分是氧化铝，系含有杂质的水合氧化铝，是一种泥土的矿物。
白色或灰白色，黄色或浅红色为铁的结果。
密度3.9 ~ 4G／cm3，硬度1 ~ 3，不透明，脆。
极难熔。
溶于水，溶于硫酸，氢氧化钠溶液。
主要用于铝冶炼、耐火材料。
铝土矿的名称。
它的组成是复杂的，它是所有的含水量的氧化铝矿石，这是非常不同的地质来源的总称。
如水软铝石和一水硬铝石石和三水铝石（Al2O3·3H2O）；有的一水硬铝石和高岭石（Al2O3·2SiO2·2H2O）陪的形式；有的以高岭石为主，随着高岭土含量的增加构成一般铝土矿或高岭石粘土。
铝土矿一般形成化学风化或外生作用，有少量的纯矿物，总含有一些杂质，或多或少粘土矿物、铁矿物、钛矿物及碎屑重矿物等。
铝土矿的定义不统一，这与各国的资源状况和产业需求有关。
每个时期的名称也不同，但基本相同。
在我国一般认为“铝矾土矿、铝含量很高（40%），铝硅比值大于2.5者（A / S等于或大于2.5），小于此值，则称为粘土矿、铝土页岩或铝质岩”。
在我国探明储量的铝土矿中，铝土矿储量占全国总储量的98%左右。
目前，有49个国家有铝土矿矿床。
我国铝土矿资源丰富，约3700万吨，居世界前列，澳大利亚、巴西属于世界铝土矿资源大国。
但耐火型铝土矿生产仅圭亚那和中国，高铁铝及其他国家，用于铝冶炼和研磨材料。
中国的铝土矿资源相对丰富，在18个省，自治区，直辖市政府已经确定了205个铝土矿，其中72个（不包括台湾）。
主要分布在山东、山西、河北、河南、贵州、四川、广西、辽宁、湖南等地。
目的
（1）铝冶炼行业。
用于国防、航空、汽车、电器、化工、日用品等。
（2）精密铸造。
将铝土矿加工成细粉，制成模具。
用于军事，航空航天，通信，仪器仪表，机械和医疗设备部门。
（3）用于耐火制品。
达1780℃高铝矾土熟料耐火度高、化学稳定性强、良好的物理性能。
（4）硅酸铝耐火纤维。
具有重量轻、耐高温、热稳定性好、导热系数小等优点，具有小的热容量和机械振动等优点。
用于钢铁、有色冶金、电子、石油、化工、航天、原子能、国防等行业。
它是以高铝熟料放入熔融温度约为20℃～22℃的高温电弧炉，在高温下熔化，高压高速空气或蒸汽喷吹、冷却、白棉、硅酸铝耐火纤维。
它可压成纤维毯，板材或编织成布，而不是冶炼，化工，玻璃和其他工业炉内衬耐火砖。
消防员可以用耐火纤维布做衣服。
（5）以氧化镁、铝石为原料，加入适量的粘结剂，用于浇注钢包内衬的整体效果。
（6）氧化铝水泥、研磨材料、陶瓷工业和化学工业，可以是多种铝化合物。
